手轮式手动进给锁紧操作机构

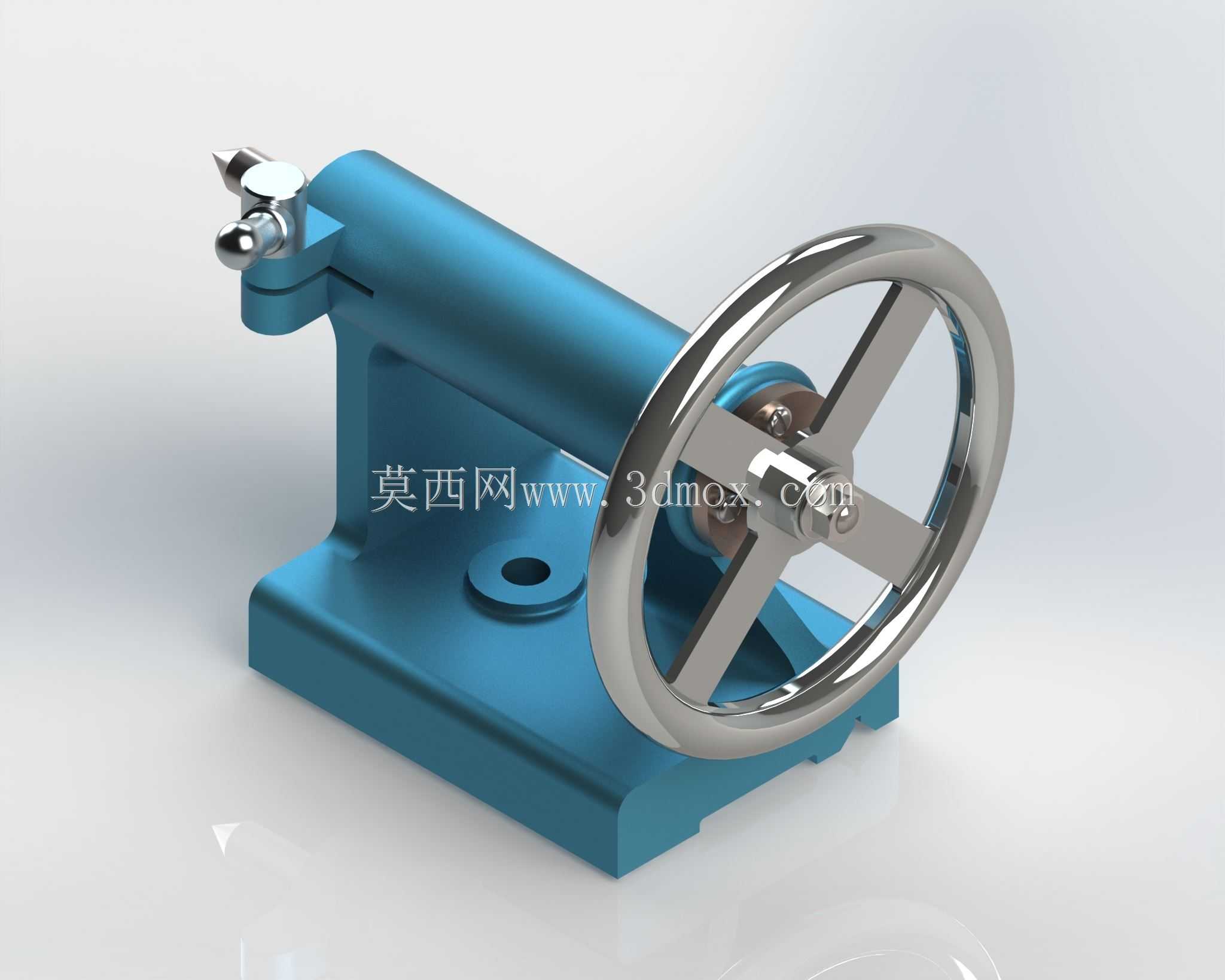

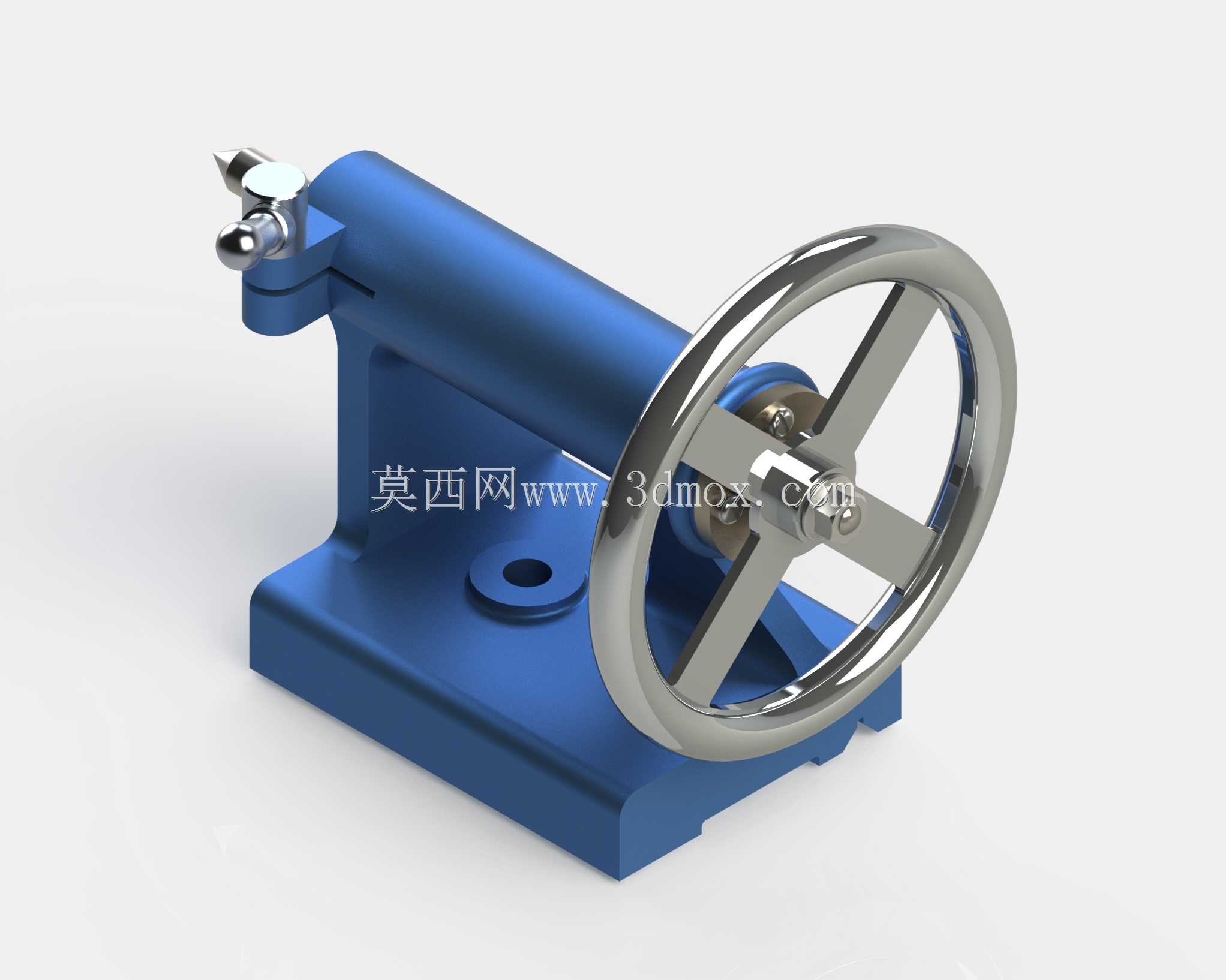

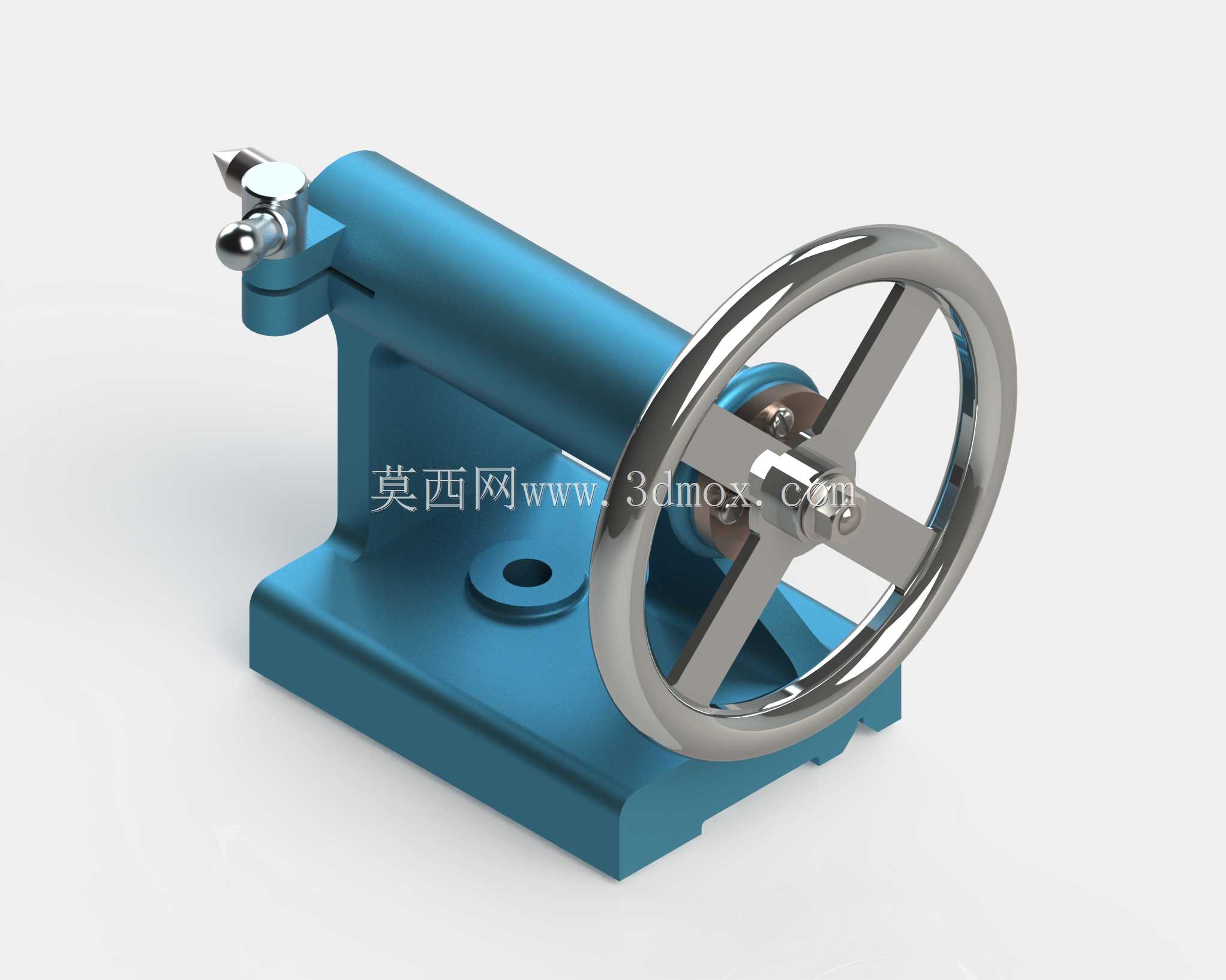

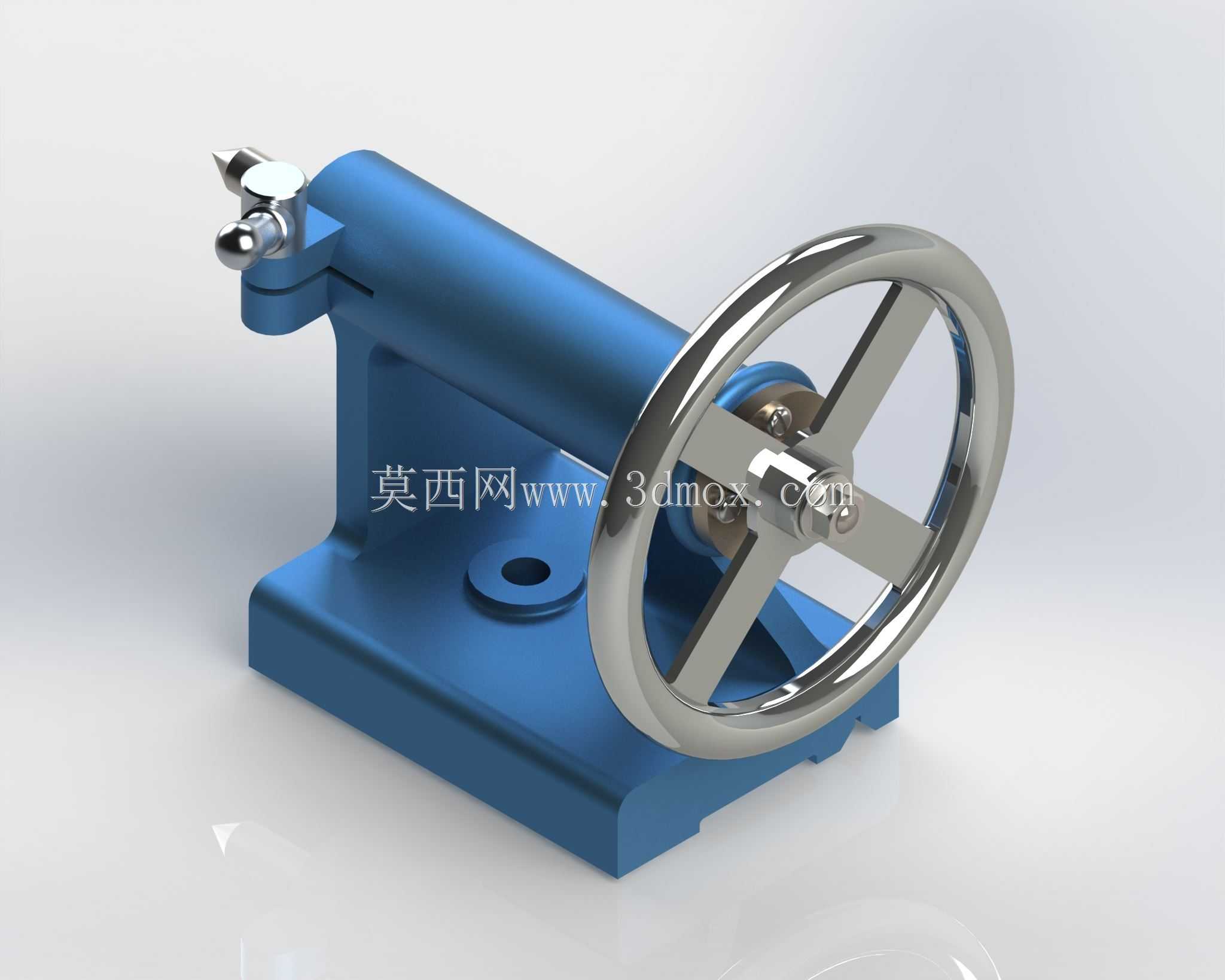

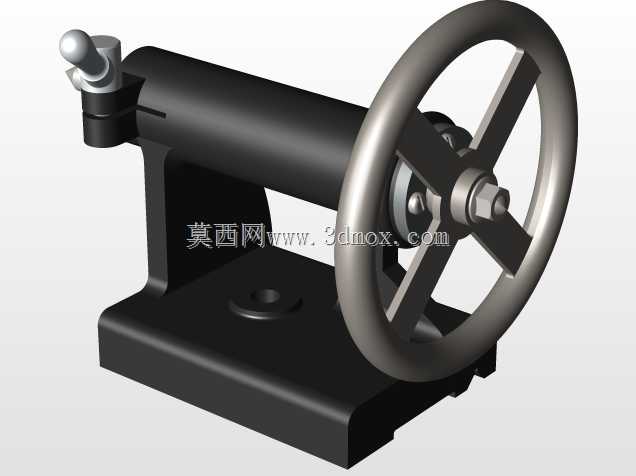

该手动操作机构常见于小型工装夹具、台式加工设备的进给调节工位，也可作为教学实训装置用于机械原理认知实操，在小负载手动进给、工位锁紧的作业场景中承担核心执行功能，无需额外动力源即可完成位置调节与锁止动作，适配无气源、电源的简易作业场景，也可作为自动化设备的手动备用调节单元，在设备调试、断电应急操作时使用。从功能特性来看，该机构通过手轮的旋转运动转化为内部推杆的直线进给动作，前端的锁紧顶头可对目标工件或者滑动工位施加顶紧力，实现位置固定，手轮采用三辐条轮缘结构，轮缘做镀铬抛光处理，操作时握持摩擦力充足，转动过程无卡滞，手轮与传动轴之间通过键连接传递扭矩，传动轴与蓝色铸铁基座之间设置铜套滑动轴承，长期往复转动磨损量小，基座采用一体式铸铁铸造结构，底部带安装定位凸台与螺栓过孔，可直接固定在设备工作台或者工装基板上，安装时需保证传动轴轴线与被顶紧部件的受力方向同轴，避免偏载导致的推杆弯曲或者锁紧力不足。设计过程中优先考虑手动操作的力臂合理性，手轮直径选取适配成年人单手握持转动的尺寸，转动手轮时的操作力控制在普通人可轻松施加的范围内，无需借助加力杆即可输出足够的顶紧力，基座的L型支撑结构将传动轴的支撑跨度做了合理分配，避免传动轴悬伸过长导致的刚性不足，前端顶头采用可更换结构，磨损后可快速拆卸替换，无需整体报废机构，基座表面做蓝色烤漆处理，兼顾防锈与车间环境下的耐脏需求，金属传动部件均做防锈镀层处理，适配车间多油污、多粉尘的使用环境。从安装边界来看，基座底部的安装孔位间距符合常规工装台的T型槽间距标准，安装时不需要额外加工转接板，机构整体的外轮廓尺寸紧凑，不会占用过多的工位安装空间，传动轴的行程覆盖常规小型工装的调节距离需求，在最大行程位置时，机构内部仍有足够的导向长度，不会出现推杆脱出的情况，锁紧状态下的自锁性能可靠，受振动载荷时不会出现松脱移位的问题，可满足铣削、钻削等小型加工工位的手动进给锁紧需求，也可作为夹具的手动夹紧单元使用，适配多品种小批量的柔性生产场景，更换不同规格的前端顶头即可适配不同形状的工件顶紧需求。
