单门启闭直线角速度联动演示机构

项目分类:3D模型 发布时间:2021-08-31 ID:257265
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构
  • 单门启闭直线角速度联动演示机构

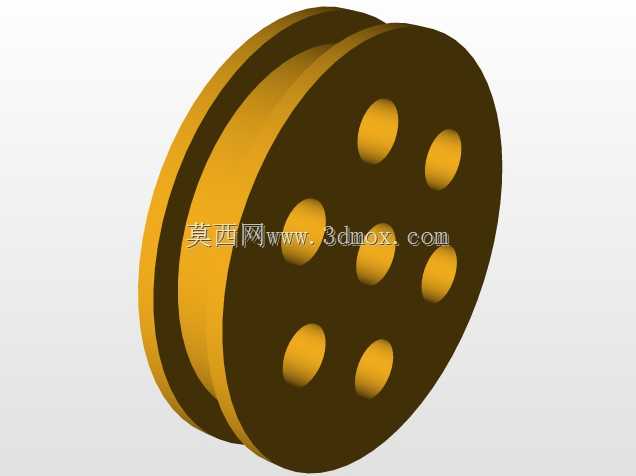

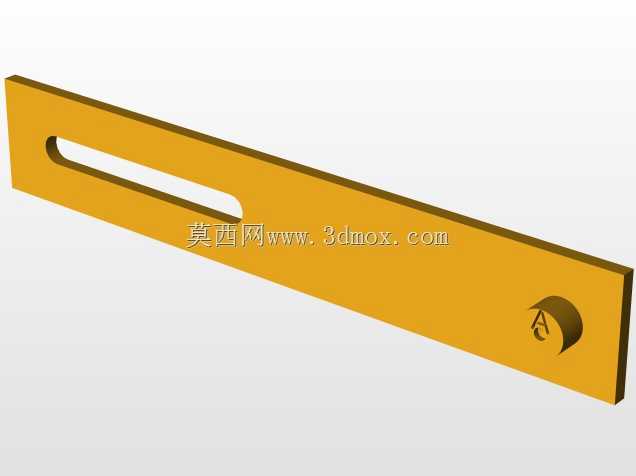

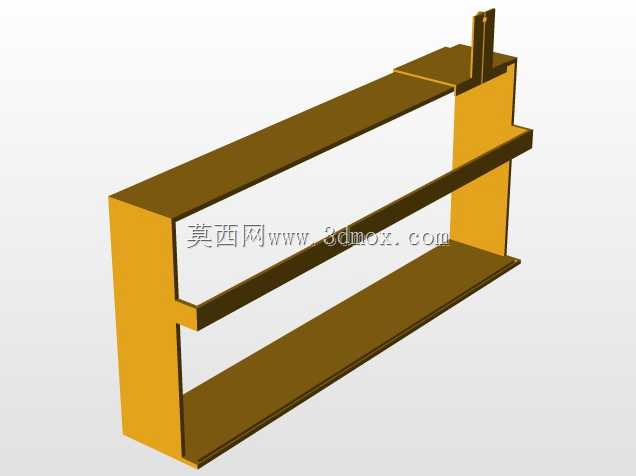

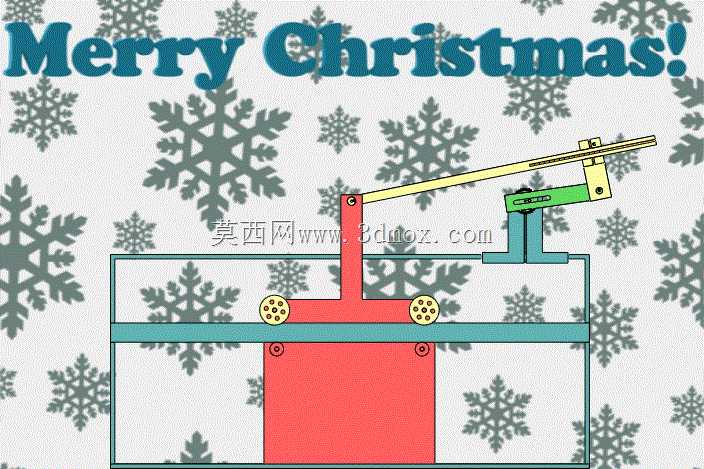

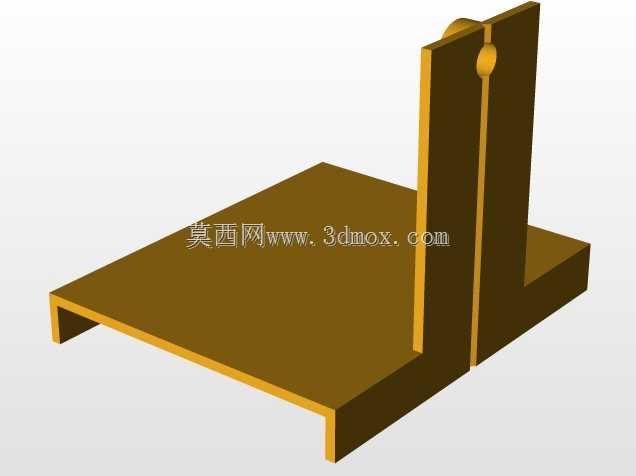

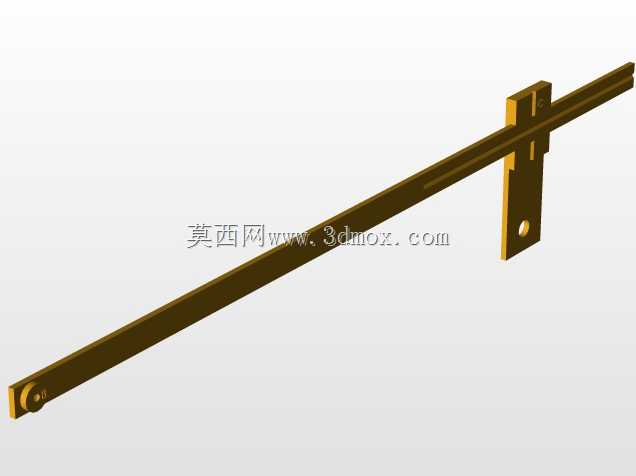

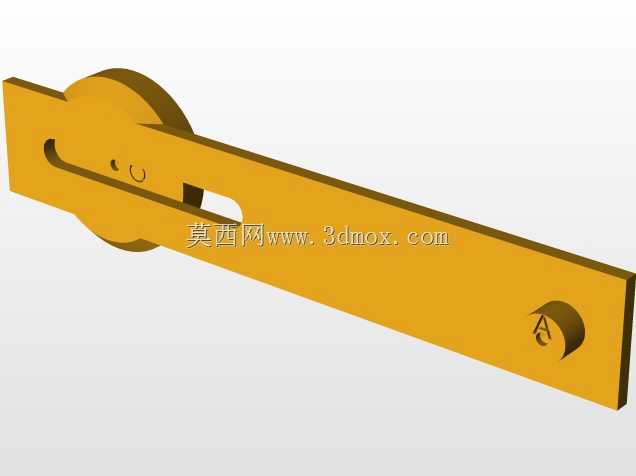

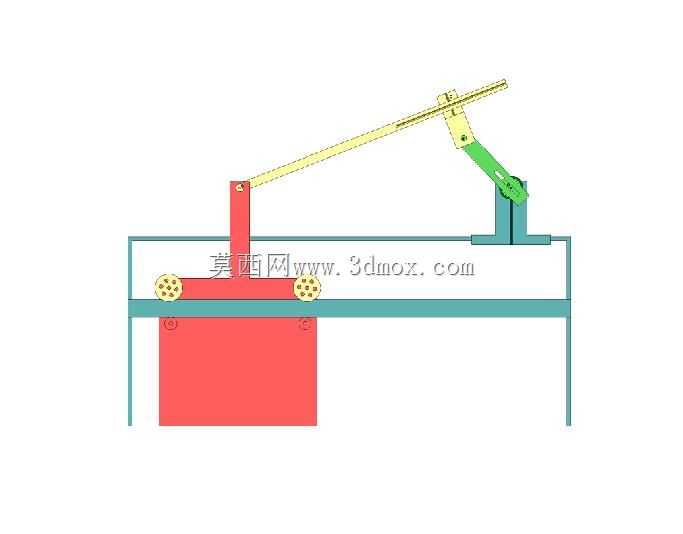

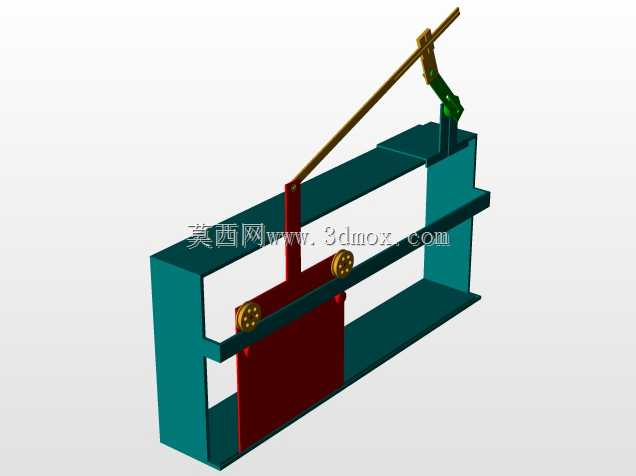

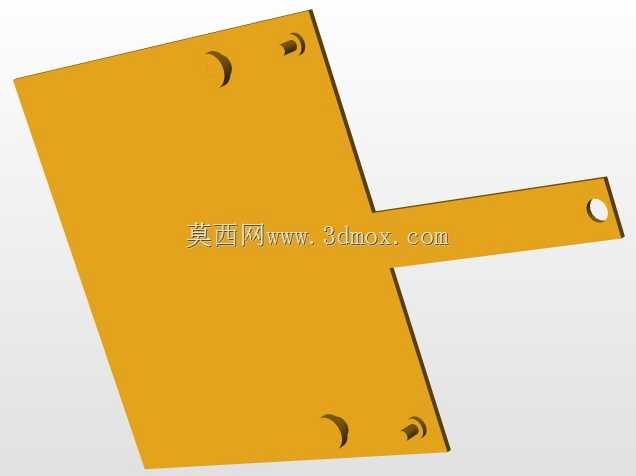

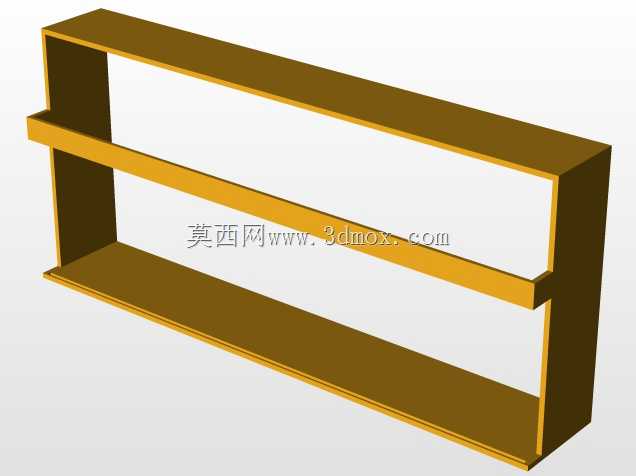

这套机构核心用于直观演示平动构件直线速度与转动构件角速度之间的运动转换关系,常被用作机械原理教学的演示教具,也可作为小型平开门启闭结构的原理验证载体,帮助设计人员快速理解连杆传动过程中的参数匹配逻辑。从结构布局来看,整套机构以水平布置的安装底板作为承载基准,底部红色块为门体模拟件,通过底部两组滚轮卡装在底板的水平导向槽内,仅保留沿水平方向的直线移动自由度,滚轮采用带限位轮缘的结构,避免门体移动过程中出现卡滞或脱轨问题,导向槽的长度直接限定了门体的最大开合行程,设计时可根据实际门体宽度调整槽长,预留两端10%左右的缓冲行程即可避免硬碰撞。门体上方的竖直立柱与门体刚性连接,作为主动连杆的铰接支点,长条形黄色连杆一端与该立柱铰接,另一端与绿色摇臂的端部铰接,绿色摇臂的回转支点固定在底板右侧的立式支座上,整套连杆构成典型的曲柄滑块衍生机构,当摇臂绕固定支点做定轴回转时,通过黄色连杆的传动带动竖直立柱连同门体做水平方向的往复直线运动,反之推动门体做直线移动时也可带动摇臂做回转摆动。设计过程中需要重点核算各连杆的长度比例,摇臂的回转半径直接决定门体的最大行程,连杆长度需要避开死点位置,确保传动过程中无卡滞,铰接点均采用间隙配合的销轴连接,预留合理的转动间隙同时控制径向窜动量,避免运动过程中出现松旷异响。安装时需要保证所有铰接点的回转轴线保持平行,且垂直于机构的运动平面,否则会出现运动干涉,底板上的导向槽需要保证直线度公差,滚轮与槽壁的间隙控制在0.1-0.2mm之间,兼顾运动顺畅度与导向精度。这套机构没有复杂的电控元件,纯机械结构即可完成运动形式的转换,既可以放在实验室作为机械原理的演示装置,帮助初学者理解刚体平面运动中速度瞬心、传动比等核心概念,也可以经过参数优化后直接应用在小型设备的检修门、防护门的启闭结构上,通过在摇臂转轴处加装阻尼件或者驱动手柄,就能实现门体的顺畅启闭,不需要额外配置直线导轨或者直线驱动元件,大幅降低小型门体结构的制造成本与安装复杂度。
