多爪自适应球形抓取机械手结构设计

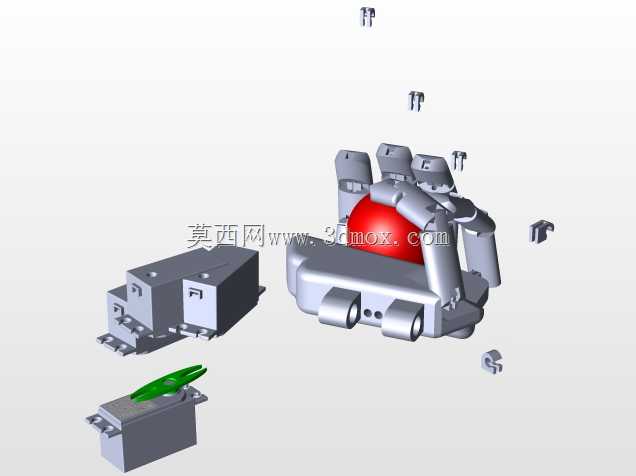

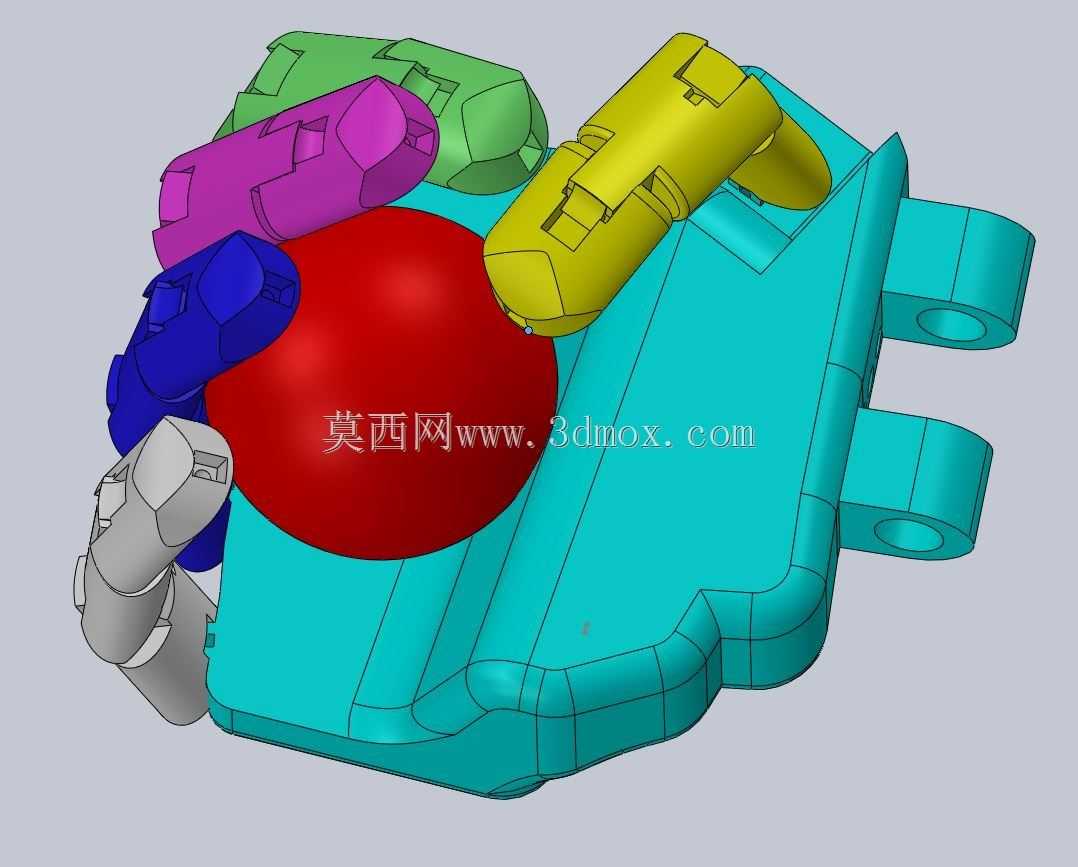

该结构针对球形工件的稳定抓取需求设计，可适配电子装配、轻工分拣、精密零件转运等场景中球形工件的上下料、工位转移动作，解决传统两爪夹持器对曲面工件接触面积小、夹持易打滑、易损伤工件表面的问题。从结构布局来看，基座采用一体化成型的刚性安装座，两侧预留带同轴通孔的安装耳，可直接通过销轴或螺栓对接标准工业机器人法兰末端，安装耳的孔位间距与通孔直径匹配常规六轴机器人、协作机器人的末端安装尺寸，无需额外设计转接板即可完成装配，安装后整体重心落在法兰中心轴线上，可降低机器人高速运行时的偏载力矩。多组夹持爪沿基座周向均匀排布，每根夹爪采用分段铰接结构，爪端做仿形曲面处理，接触球形工件时可自适应贴合球面轮廓，相比刚性夹爪能将接触应力分散到更大的接触面上，既避免硬质工件表面被夹伤，也能在夹持表面光滑的球形工件时提供足够的静摩擦力，防止转运过程中工件脱落。夹爪的驱动联动结构内置在基座腔体内部，所有铰接位置预留标准轴承安装位，可根据负载等级选配滑动轴承或滚动轴承，降低反复开合过程中的铰接磨损，提升机构的循环使用寿命。夹爪的开合行程覆盖常见球形工件的直径范围，可在不更换夹爪的前提下适配一定尺寸区间内的球形零件抓取，减少产线换型时的工装调整工作量。设计过程中对夹爪的运动包络做了完整校核，夹爪完全张开时的外轮廓尺寸不会超出基座安装边界，可避免在狭窄工位内运动时与周边工装、设备发生干涉，夹爪闭合到最小行程时的中心重合度控制在合理公差范围内，保证抓取工件后工件中心与法兰轴线的同轴度，满足高精度装配场景的位置精度要求。每段夹爪的壁厚做了等强度优化，在保证夹持刚性的前提下尽可能降低整体结构重量，减小机器人末端的负载冗余，提升机器人的有效负载能力与运动响应速度。
