四轮驱动五自由度铰接轮式作业机械臂

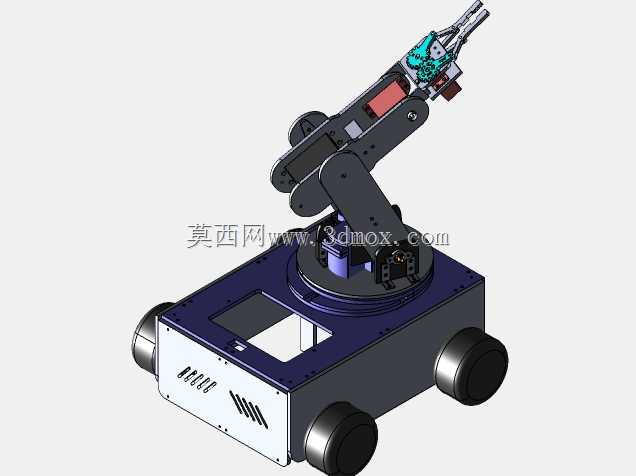

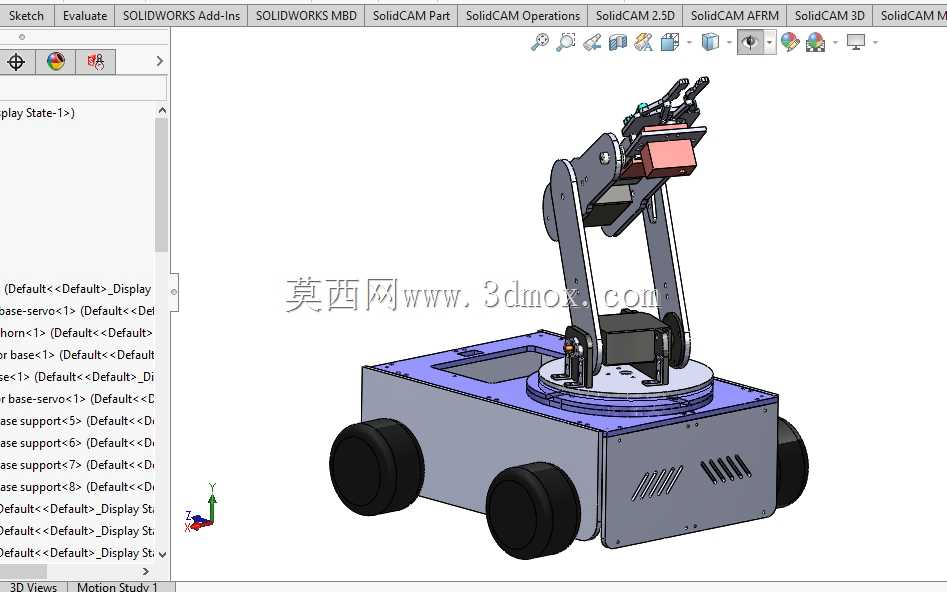

这款轮式铰接作业臂的设计初衷，是解决固定工位机械臂作业半径受限、无法覆盖多工位离散作业点的痛点，在仓储物料转运、车间小件分拣、实验室样本搬运、户外轻载巡检作业场景中，可替代人工完成重复性的取放、搬运、简单操作任务。底盘采用四轮对称布局，四个驱动轮分别独立布置在箱体底盘四角，轮距与轴距的匹配经过反复校核，保证在平整硬化路面、室内环氧地坪行驶时的稳定性，底盘上表面预留的圆形回转安装座，是机械臂与移动底盘的连接基准，安装面的同轴度公差控制在0.05mm以内，避免臂架回转时出现偏载抖动。底盘箱体内部预留了充足的电控元件、电池组的安装空间，侧面开设的格栅式散热孔，可满足长时间作业时内部元件的散热需求，无需额外加装外置散热结构。上部的机械臂采用五自由度铰接结构，从底座回转关节开始，依次布置大臂俯仰关节、小臂俯仰关节、腕部回转与俯仰关节，末端可适配夹爪、吸盘等不同执行器，关节处的铰接支座采用加厚钣金折弯后焊接成型，每个关节的转动副都预留了舵机或伺服电机的安装位，走线槽沿着臂架内侧布置，避免运动过程中线缆被拉扯磨损。设计过程中优先考虑了作业范围与自身尺寸的平衡，臂架完全收拢时整体高度低于多数车间设备的操作台面高度，可顺利通过常规宽度的设备通道与车间门廊，臂架完全伸展时，末端作业半径可覆盖底盘周边1.2米范围内的作业点，足以应对相邻工位间的物料传递需求。底盘的重心经过配平计算，当臂架向单侧完全伸展抓取额定负载时，整机不会出现侧倾风险，四个轮子的接地压力差控制在15%以内，保证行驶与作业过程的稳定性。末端执行器的安装接口采用标准快换结构设计，无需额外拆卸连接件即可快速更换不同作业工具，适配不同场景的作业需求，臂架各关节的运动行程经过限位设计，避免运动过程中出现臂架与底盘、臂架各段之间的干涉问题，在三维建模阶段就完成了全行程的运动仿真验证，排除了奇异位形与运动死点，实际装配后无需反复调整关节限位即可直接投入调试。
