手推式内燃动力移动作业机组结构

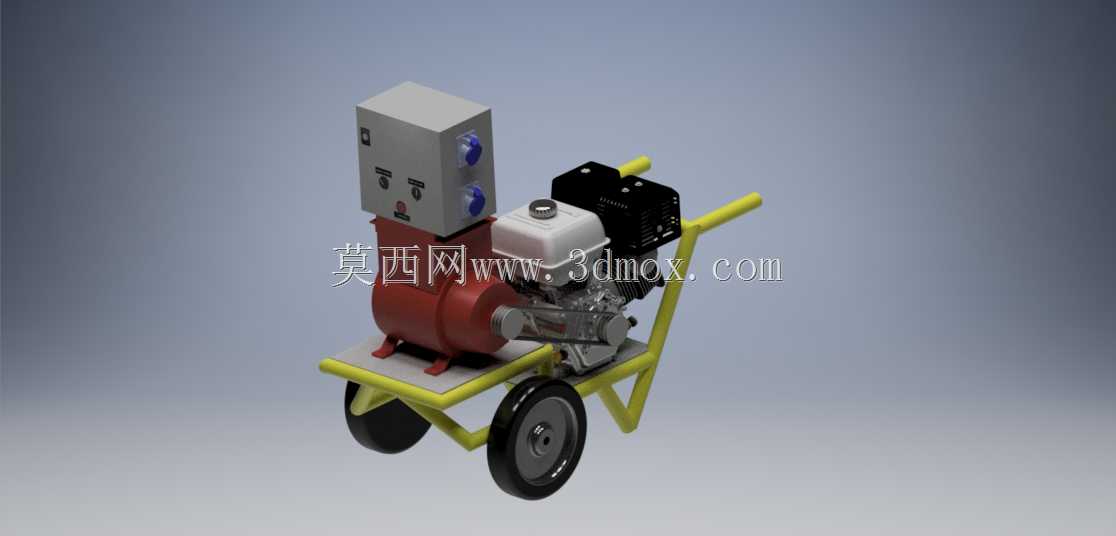

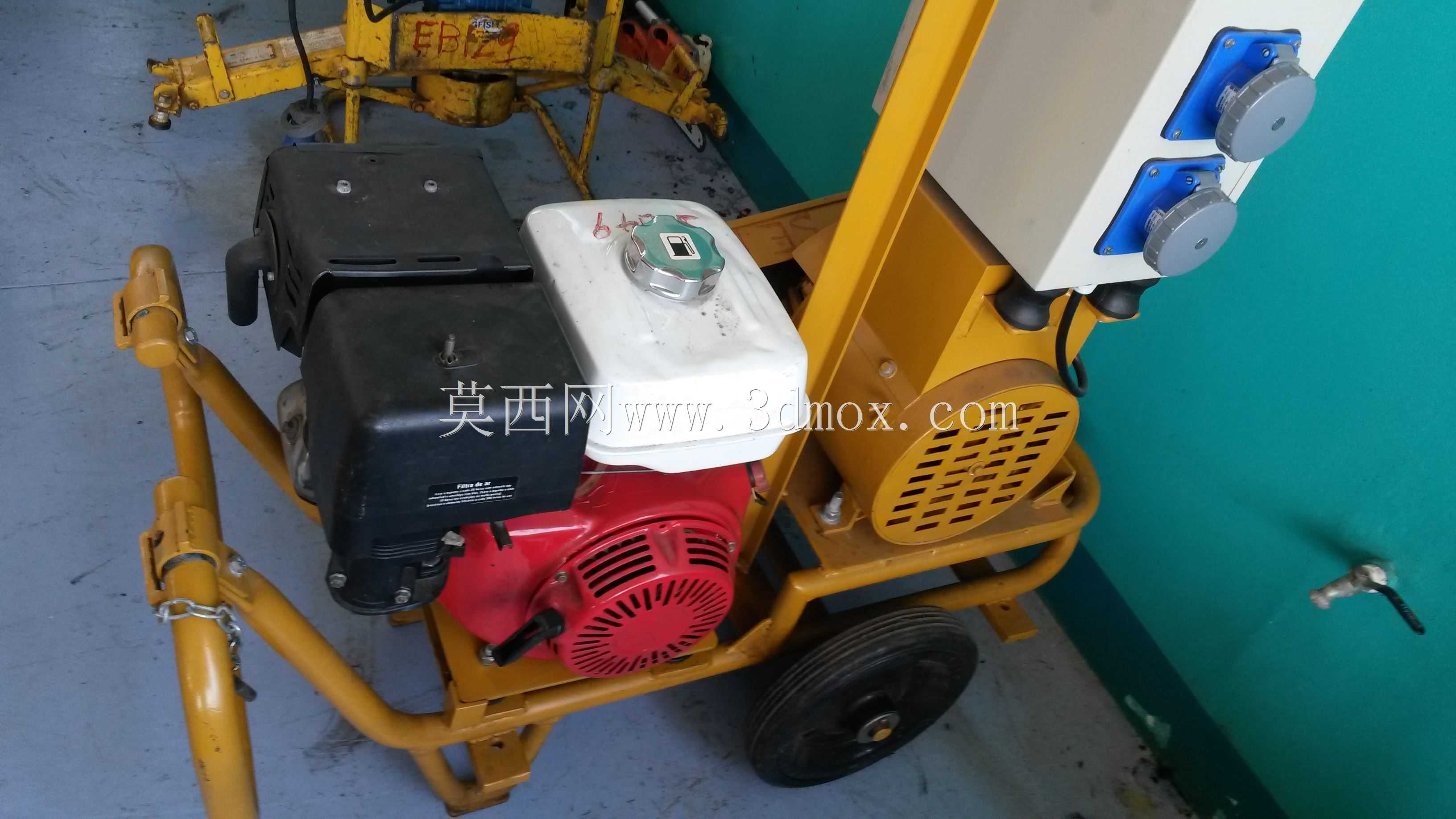

这款手推式内燃动力作业机组，主要面向野外无市电接入的零散作业场景设计，常见于户外管线抢修、偏远区域临时施工、农牧区零散作业供电、小型野外作业点的动力供给场景，可同时为小型电动工具、照明设备、便携作业机具提供稳定电力输出，也可根据输出端改装适配小型水泵、振捣器具等直接驱动类作业负载。从结构布局来看，整机采用单轮加支撑腿的手推承载架构，黄色推架采用圆管弯折焊接成型，推架上部设置符合人体工学的握持高度，作业人员可单手握持推行，单轮布局适配田间土路、施工便道等狭窄不平整路面，停靠时依靠前部支撑腿与后轮形成三点稳定支撑，无需额外辅助固定即可在非硬化地面保持平稳放置。动力端采用单缸内燃发动机作为动力源，发动机与发电机主体采用同轴直连结构，省去了皮带传动的张紧维护环节，连接法兰处设置定位止口保证同轴度，降低运行过程中的径向跳动量，减少轴承磨损与运行振动。控制箱体集成在发电机上部，面板上布置输出插座、电压调节旋钮、状态指示灯与启停开关，操作高度刚好适配站立作业人员的操作视线，无需弯腰即可完成接线、启停、参数查看操作，箱体侧面设置散热格栅，保证运行过程中内部电气元件的热量及时散出，避免高温工况下的元件老化加速。整机的安装边界控制紧凑，推架宽度不超过常规人行通道宽度，可顺利通过乡村入户门、施工临时围挡缺口等狭窄通道，整体重心落在后轮轴心靠前位置，推行时仅需施加很小的抬升力即可调整方向，长距离转场时也可借助小型货厢轻松转运，无需额外吊装设备。油箱布置在发动机上部，加油口外露无遮挡，日常补充燃油时无需拆解外罩，空滤位置预留足够的拆装空间，日常保养时可直接拆下滤芯进行清理更换。发电机与发动机的固定底座采用加厚钢板冲压成型，与推架之间设置橡胶减震垫，可吸收运行过程中产生的高频振动，避免振动传递到推架导致握持部位麻手，同时减少整机运行时的位移量。输出端预留了标准接线端口，可根据作业需求快速更换不同规格的输出插座，适配不同制式的作业工具插头，整机外部无尖锐外凸结构，推行过程中不会剐蹭周边障碍物，外露转动部件均设置防护挡板，避免作业过程中衣物、工具卷入造成安全隐患。
