格拉杜阿多角度调节传感执行机构

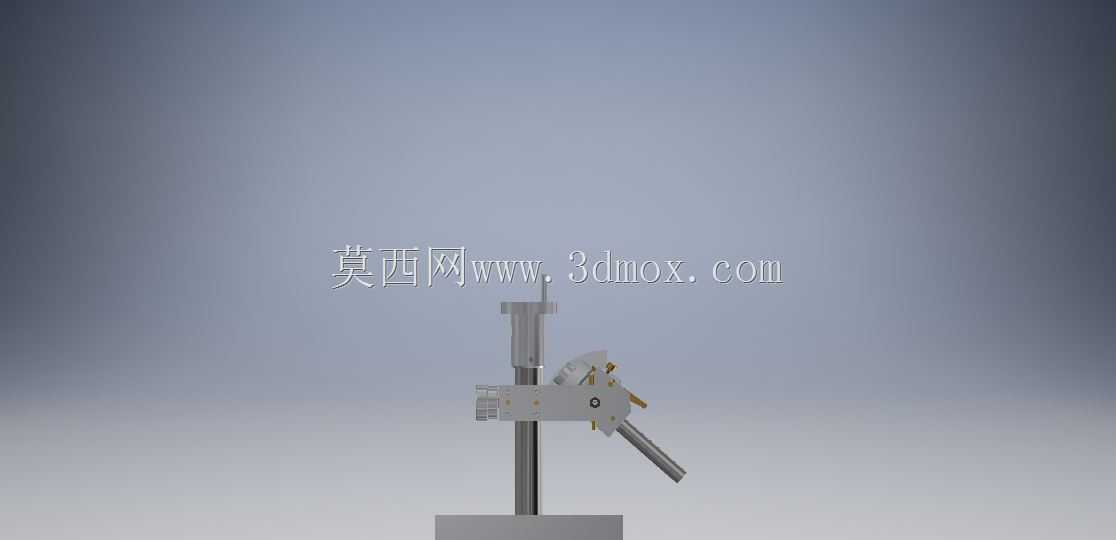

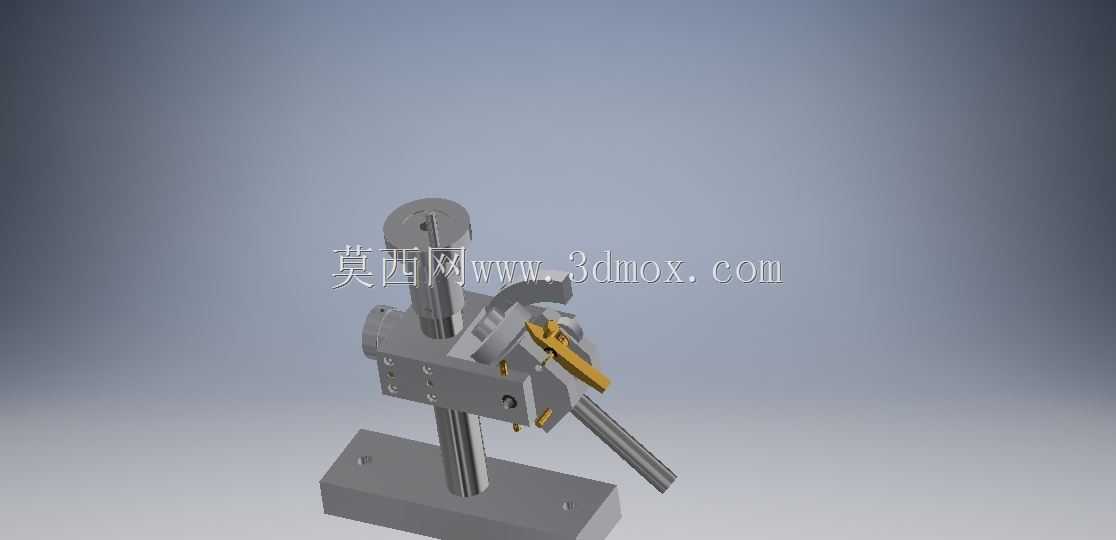

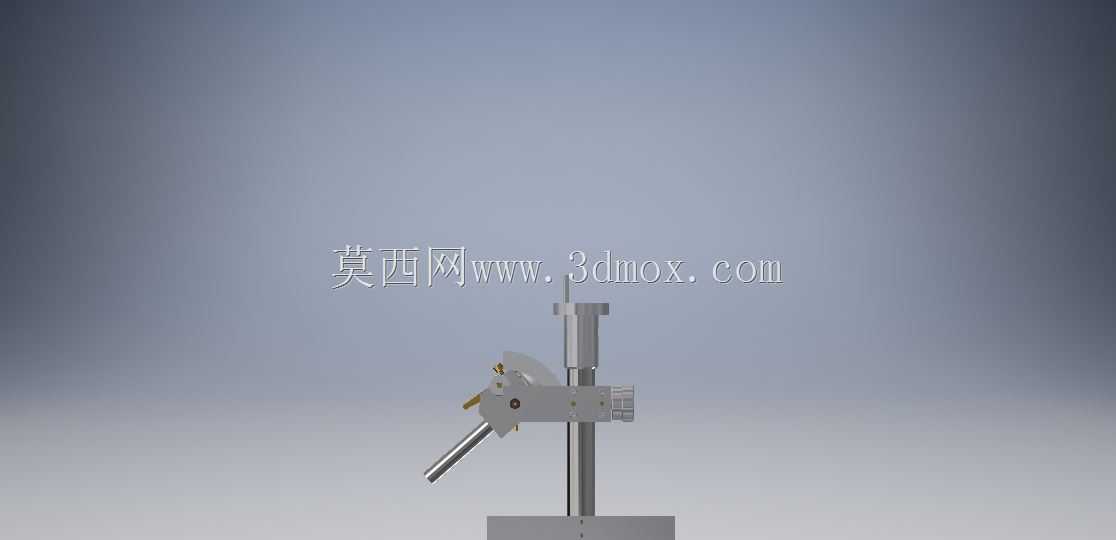

　　在精密装配、实验测试台架以及小型专用加工设备的工位适配场景里，这类带角度反馈的调节执行构件，往往是决定工位适配精度的核心小件。不同于常规的固定式安装支架，这套机构把角度传感、手动微调、执行端输出三个功能整合在同一根立式安装轴上，不需要额外叠加独立的角度检测模块，就能在调整执行端角度的同时同步输出位置信号，给设备的控制系统反馈实时角度参数，避免了额外加装编码器带来的安装空间浪费与同轴度校准难题。从结构布局来看，整套构件以立式圆柱导杆作为安装基准，导杆表面做了硬化处理，表面粗糙度控制在Ra0.8以内，既可以作为上部调节组件的滑动导轨，也能直接通过底部的法兰锁紧结构固定在设备台面上，安装孔位采用对称分布的M4螺纹孔，孔距公差控制在±0.

　　02mm，能直接适配多数标准实验台架、小型自动化装配工位的安装基面，不需要额外加工转接板。上部的角度调节部分采用扇形刻度盘配合锁紧拨杆的结构，刻度盘的最小分度值为1度，配合侧面的微动阻尼结构，调节时不会出现空程回差，拨杆扳动到目标角度后可以直接锁紧，锁紧后角度偏移量不超过0.1度，完全能满足小扭矩执行端的角度定位需求。伸出的斜向输出轴可以用来安装检测探头、小型点胶阀、微型焊枪头这类轻载执行元件，输出轴的端部做了标准的M3螺纹安装孔，配合侧面的顶丝结构，能快速更换不同的执行端头，不需要拆解整套调节机构。设计阶段特意把传感检测模块集成在扇形刻度盘的转轴位置，采用非接触式的磁感应角度检测原理，避免了接触式电位器长期使用后的磨损问题，

　　检测信号可以直接通过侧面的接线端子输出到设备PLC，不需要额外布置信号放大电路。在实际应用场景中，这类构件常被用在电子元器件引脚焊接工位的焊枪角度调整、实验室光学检测平台的探头角度微调、小型包装设备的喷码头角度校准等场景，相比多轴机械手的复杂调节结构，这种集成式的角度调节传感构件成本更低，安装调试更快捷，对于只需要单维度角度调整的工位来说，实用性远高于复杂的多自由度调节平台。结构设计上做了充分的轻量化考量，除了导杆、转轴等受力部件采用不锈钢材质外，刻度盘、安装座等非受力部件采用铝合金阳极氧化处理，整套构件总重量控制在300g以内，不会给安装基面带来额外的负载压力。安装边界方面，

　　整套机构在完全收拢状态下的最大外轮廓尺寸为120mm80mm180mm，输出轴最大伸出长度为45mm，角度调节范围覆盖-45度到+90度，能覆盖绝大多数单维度角度调整的工位需求。调节过程中，扇形刻度盘的边缘做了倒圆角处理，不会在操作时划伤操作人员，拨杆的握持位置做了滚花处理，即使手上沾有少量油污也能稳定扳动调节。在长期使用的可靠性设计上，所有转动配合面都预留了润滑脂存储槽，出厂时填充低温润滑脂，能在-10度到60度的工作环境下长期保持调节阻尼的一致性，不会因为环境温度变化出现调节卡滞或者过松的问题。接线部分采用标准的3pin接插件，引脚定义为电源正、信号输出、电源负，能直接适配多数工业设备的标准传感接口，不需要重新定义接线引脚。不同于市面上分开采购的角度传感器和调节支架组合，这套集成式结构在出厂前就已经完成了角度零点校准，用户安装后不需要再做同轴度校准和零点标定，直接接线就能读取准确的角度数值，能大幅缩短设备的组装调试周期。对于设备改造项目来说，这种紧凑的集成结构也能在不改动原有设备台面板的前提下，直接加装在现有工位上，实现角度可调的功能升级，不需要重新设计台架结构。
