轨道式小型工程牵引作业机车结构

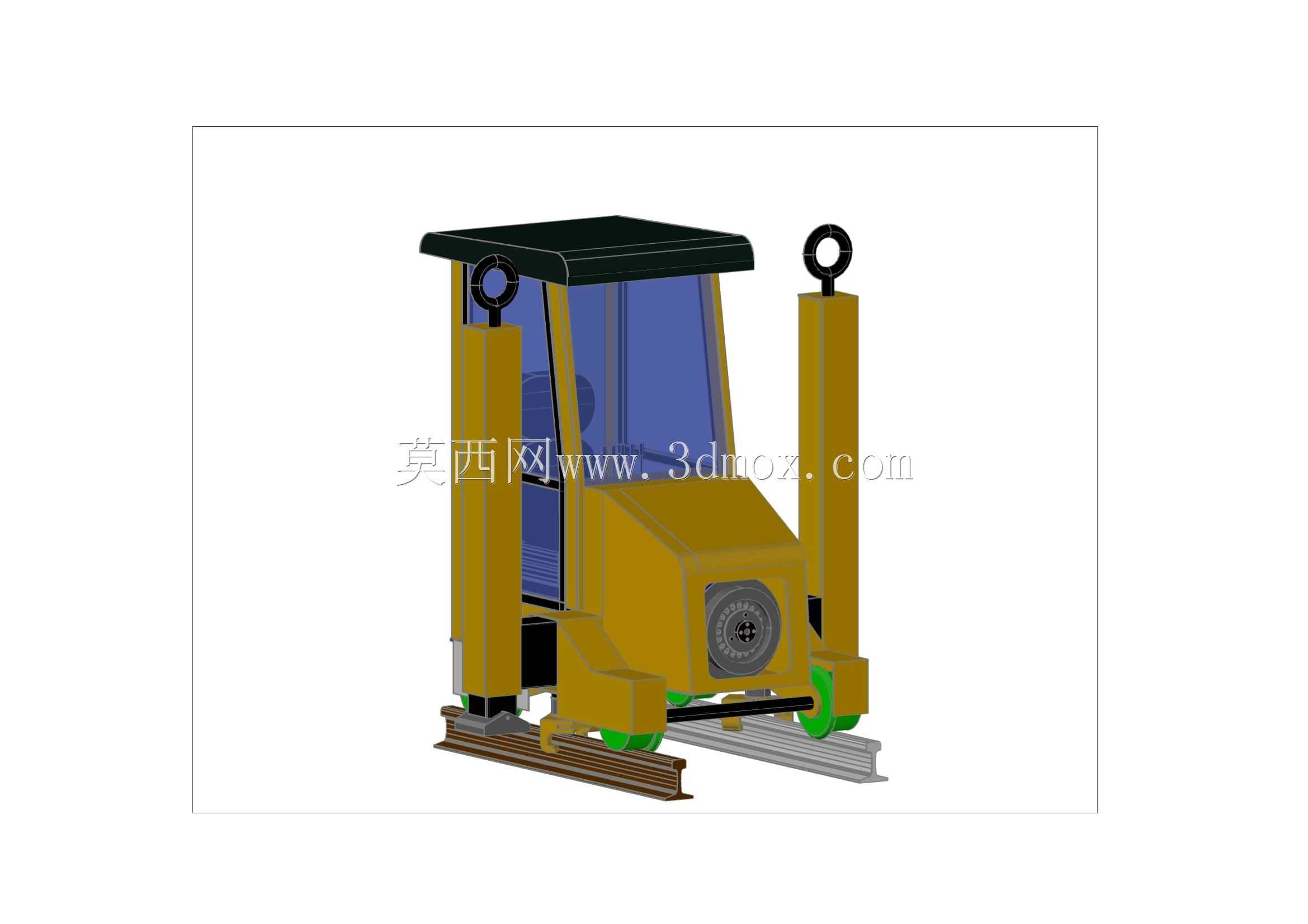

　　这款轨行式牵引作业设备的三维结构，主要面向厂区内部专用轨道、小型物料转运专线、地下管廊巡检轨道、厂区检修作业线这类窄轨作业场景设计，区别于大铁路干线的牵引机车，整体结构紧凑，转弯半径适配小曲率轨道，可在有限的轨行空间内完成短距离物料牵引、作业人员通勤、轻型检修机具转运的实际作业需求。从结构布局来看，设备采用整体式焊接机架作为承载基体，上部设置封闭驾驶室，驾驶室采用框架式型材焊接骨架，外覆薄钢板蒙皮，前侧与左右侧设置透明观察窗，可给操作人员提供360度的作业视野，顶部设置防雨顶棚，可适配户外露天作业的防雨、防落物需求，顶棚两侧预留吊环结构，方便设备整体转场时的吊装作业，无需额外焊接吊点，避免对机架主体结构造成焊接应力损伤。

　　走行部分采用钢轮与轨道匹配的结构，轮对内侧设置轮缘，可卡在轨道内侧防止脱轨，轮对上方设置缓冲减震垫，吸收轨道接缝处的冲击振动，降低驾驶室的颠簸感，提升操作人员的作业舒适度，走行轮的轴距根据常用的600mm、762mm窄轨轨距做适配设计，轮缘高度与踏面锥度符合窄轨车辆的通用设计规范，可直接适配现有厂区的既有轨道，无需对轨道做额外改造。设备前部设置牵引连接座，采用插销式连接结构，可快速对接平板物料车、检修工具车的牵引挂钩，连接销设置防脱锁止结构，避免牵引作业过程中销子脱落引发脱钩事故，牵引座的高度与常见的窄轨平板车牵引梁高度匹配，无需额外调整连接高度即可完成挂接。两侧的立式立柱结构内部集成了液压油箱与配重块，

　　既可以作为驾驶室的侧面防护结构，防止侧面异物撞击驾驶室，又可以通过下部的配重降低整机重心，提升设备在轨道上走行的稳定性，避免牵引重载物料时出现翘头、侧翻的风险，立柱顶部同样设置吊点，可配合顶部吊环完成多点吊装，保证吊装过程中设备保持水平姿态，不会出现倾斜磕碰。动力舱设置在驾驶室前部下方，舱体采用可拆卸式盖板结构，日常维护时可直接掀开盖板完成动力元件、传动部件的检修与保养，无需拆解驾驶室结构，降低日常维护的工作量，传动系统采用机械传动配合减速机构，将动力输出到走行轮上，传动路线短，传动效率高，故障点少，适合厂区内低频次、短距离的作业需求。驾驶室内部预留操纵机构安装空间，操纵台的高度符合人体工程学设计，操作人员坐姿即可完成走行控制、

　　牵引制动、灯光控制等全部操作，座椅下方预留蓄电池安装空间，可给整机的电控系统、照明系统提供电力支持。制动系统采用手制动配合脚制动的双重制动结构，手制动用于停车驻坡，脚制动用于走行过程中的减速停车，制动闸瓦直接作用在走行轮踏面上，制动力矩可满足满载牵引状态下在最大允许坡度上的驻坡要求，不会出现溜车风险。设备的外形尺寸控制严格，宽度方向不超出窄轨轨道的设备限界要求，高度方向可通过常规的厂区轨道限界门，长度方向的轴距与定距参数适配小半径曲线轨道的通过要求，在曲率半径不小于10米的轨道上即可顺利转弯，不会出现轮对卡轨、机架碰擦轨道旁设施的问题。安装过程中，只需将设备整体吊装到轨道上，调整轮对与轨道的贴合间隙，检查制动系统的动作可靠性，加注液压油与润滑油即可投入使用，无需做复杂的现场安装调试，转场时可通过顶部吊点直接吊装到运输车辆上，运抵新的作业场地后直接落轨即可使用，适配多作业点轮换作业的需求。结构设计过程中，所有的钣金件、机加工件都采用通用的型材与板材加工，没有特殊定制的异形非标零件，后期维护时可直接采购通用配件更换，降低备件储备成本，焊接结构都做了去应力处理，避免长期使用过程中机架出现焊接变形，影响轮对的定位精度，导致走行过程中出现啃轨、轮缘异常磨损的问题。
