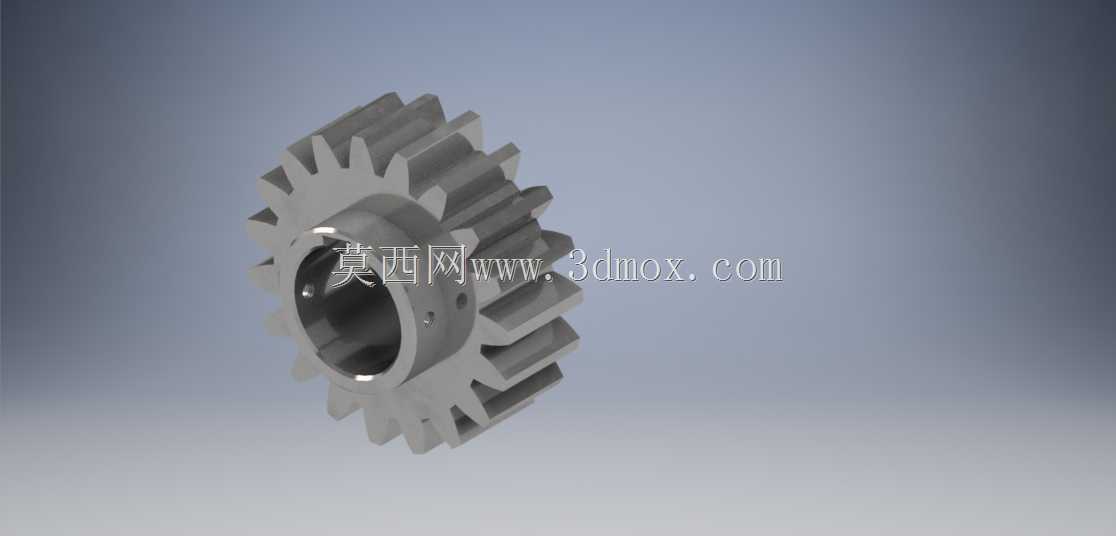

带定位凹痕的直齿圆柱传动齿轮结构

　　在常规中小载荷的开式、半开式传动场景中，这类带定位凹痕的直齿圆柱齿轮是动力传递链路里的核心基础件，常见于轻工输送设备、小型农机变速机构、普通机床辅助进给单元这类对传动精度要求中等、维护频次可控的工况里。不同于重载行星齿轮箱里的高精度斜齿或人字齿轮，这类直齿结构的设计初衷就是平衡加工成本、装配效率与传动可靠性，不需要复杂的螺旋角修形工序，普通滚齿机配合标准工装即可完成齿形加工，适配多数中小机加工车间的生产能力。

　　从实际装配边界来看，这类齿轮的内孔为基孔制配合设计，通常选用H7公差等级与传动轴过渡配合，内孔壁上的凹痕结构并非加工缺陷，而是特意设计的周向定位结构——装配时可与轴端的弹性圆柱销或者紧定螺钉端头嵌合，替代传统的键槽传动，在传递扭矩不超过120N·m的工况下，既能减少轴类零件的键槽加工工序，也能避免键连接长期运行后的键侧磨损松动问题，尤其适合轴向安装空间受限、无法布置平键的紧凑传动布局。齿顶圆与齿根圆的过渡圆角做了0.3mm的标准化处理，既可以减少热处理环节的应力集中，避免齿根淬火裂纹的产生，也能在啮合过程中减少齿顶与配对齿轮齿根的刮擦，降低运行过程中的异响与磨损速率。

　　设计这类齿轮时，首先要匹配安装空间的径向尺寸限制，齿宽通常控制在齿顶圆直径的0.8-1.2倍区间，避免齿宽过大导致的载荷沿齿向分布不均，也防止齿宽过窄带来的单齿载荷超标问题。齿形参数选用标准模数系列，压力角统一为20度，不需要做特殊的齿廓修缘，因为这类齿轮的运行线速度通常不超过3m/s，齿面弹性变形带来的啮合冲击在可接受范围内，额外修形反而会提升加工成本。端面的凹痕位置做了对称度校验，两个凹痕沿内孔中心呈180度对称布置，保证装配时锁紧件的受力均匀，不会出现单侧受力导致的齿轮偏摆，同时凹痕的深度控制在2mm，既保证足够的嵌合定位强度，也不会钻通内孔壁影响齿轮与轴的配合面接触面积。

　　实际应用中，这类齿轮的安装不需要专用工装，装配时先将齿轮套入传动轴调整到预设轴向位置，旋转齿轮让凹痕对准轴上的锁紧螺纹孔，拧入紧定螺钉直到端头完全嵌入凹痕即可完成固定，相比键连接装配效率提升40%以上，后期维护拆卸也更方便，不需要使用拉马等专用拆卸工具。日常运行时，齿面采用脂润滑即可满足需求，每运行300小时补充一次锂基脂，就能保证齿面磨损量控制在合理区间，在正常载荷工况下使用寿命可达8000小时以上。需要注意的是，这类齿轮不适合高速重载或者频繁正反转的传动场景，因为无键的凹痕定位在冲击载荷下容易出现紧定螺钉松动，导致齿轮周向窜动打齿，选型时需要结合实际工况的载荷特性、运行速度、安装空间做匹配校验，不能随意替代高精度重载齿轮使用。建模过程中，齿形部分通过参数化方程生成渐开线齿廓，再阵列得到全部轮齿，凹痕特征通过拉伸切除完成，所有倒角、圆角特征都按照实际加工工艺顺序添加，保证模型导入CAM软件后可以直接生成加工刀路，不需要额外做特征修补。
