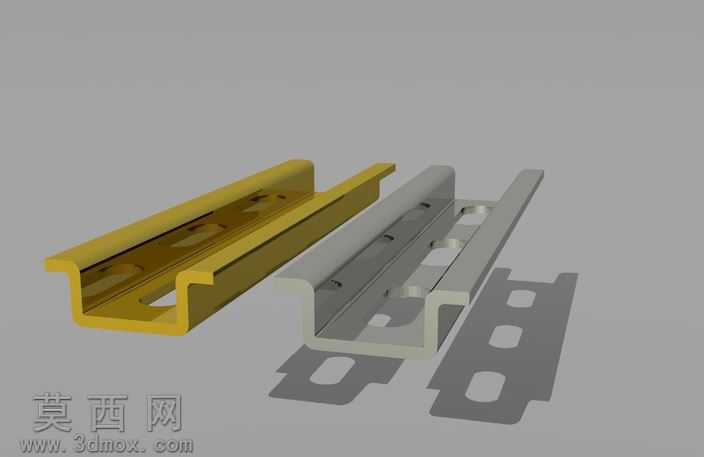

15毫米规格DIN标准工业导轨三维设计

本作品为15毫米规格DIN标准导轨的三维建模设计成果，建模过程严格遵循DIN导轨的通用尺寸规范，以参数化建模思路完成整体结构搭建，确保各部位尺寸精度符合工业安装使用的公差要求。建模阶段首先绘制导轨的截面轮廓草图，精准还原DIN导轨特有的卡槽结构、侧边支撑形态与基准面特征，通过拉伸特征生成导轨的基础主体结构，随后针对导轨上的安装定位孔、减重槽结构进行细节特征创建，对孔位的间距、槽体的长宽尺寸、边缘倒角参数均按照实际工业应用场景的标准进行设定，保证模型结构的合理性与实用性。材质设置环节选用工业冷轧钢作为基础材质，调整材质的金属粗糙度、反射参数与哑光质感，还原钢制导轨真实的表面处理效果，渲染阶段采用柔和的工业产品布光方案，通过多角度光源凸显导轨的结构棱线、卡槽轮廓与槽孔细节，避免光影过强造成的结构遮挡，清晰呈现导轨的整体形态与各部位结构特征。结构设计上充分考虑导轨的实际使用需求，主体采用一体化成型的结构逻辑，侧边的导向卡槽保证配套滑块安装后的滑动顺畅度，板面开设的长圆形安装孔可适配不同安装点位的固定需求，兼顾安装灵活性与结构强度，减重槽的设置在不降低导轨整体承重性能的前提下，有效减少材料占用、降低导轨自身重量，适配轻量化安装场景。设计过程中重点考量导轨的通用性与适配性，严格对齐DIN标准的安装尺寸要求，确保该模型可直接用于工业自动化设备的装配模拟、安装布局校验，也可作为非标设备导轨选型的参考模型，模型的结构细节完整，无多余冗余特征，各部位的衔接过渡自然，边缘处均做了符合机加工工艺的倒角处理，还原真实机加工导轨的工艺特征，可直接用于后续的工程出图、装配干涉检查、3D打印样件验证等场景，能够满足机械设计、设备调试、教学演示等多场景的使用需求。
