手持蜗轮驱动手摇迷你风扇结构设计

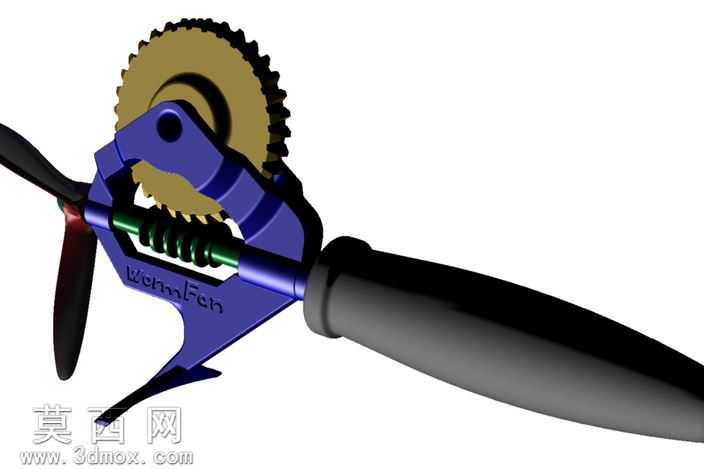

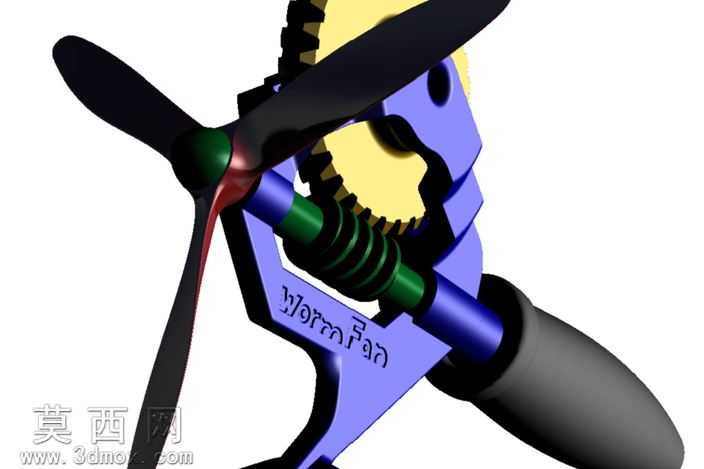

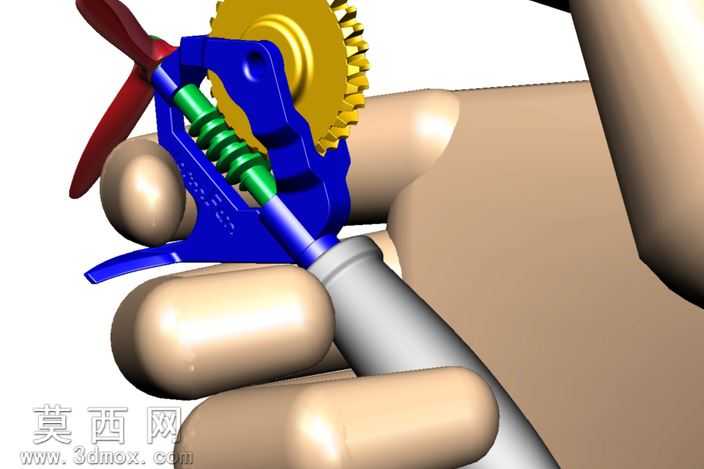

本作品为适配3D打印制作的手动驱动迷你手持风扇，整体采用三维建模软件完成全参数化结构设计，建模过程中对各运动部件的装配间隙做了精准适配，充分考虑FDM3D打印的工艺特性，将所有零件的壁厚、公差、支撑接触面都调整至适合桌面级3D打印机直接生产的参数范围，无需额外二次加工即可完成组装。模型渲染阶段针对不同零件匹配了对应材质属性：握持手柄部分采用哑光浅灰色硬质塑料材质，模拟日常手持工具的亲肤磨砂质感；传动机构的主体支架采用高饱和度蓝色工程塑料材质，还原常见手动工具的耐用外观；核心传动部件的蜗轮采用亮面金黄色金属质感材质，突出核心传动零件的结构辨识度；复位弹簧部分采用亮绿色弹性塑料材质，清晰展示弹性蓄能部件的位置与形态；末端的扇叶采用暗红色半哑光硬质塑料材质，还原小型风扇扇叶的轻量化视觉效果。结构设计上采用经典蜗轮蜗杆传动逻辑，将用户手部按压手柄的往复直线运动，通过蜗杆结构传递至同轴连接的蜗轮部件，将往复摆动转化为蜗轮的旋转运动，进而带动前端扇叶持续转动产生气流；同时在传动路径中集成了螺旋弹簧复位结构，用户松开按压手柄后弹簧可带动扳机自动复位，实现连续按压即可持续驱动扇叶旋转的使用逻辑，全程无需外接电源，完全依靠手动输入动力即可运行，真正实现无能源消耗的生态化使用体验。设计过程中对传动齿形做了优化调整，增大了蜗轮蜗杆的啮合重合度，降低手动按压时的阻尼感，同时减少传动过程中的卡顿问题，让整体操作手感更加顺滑；各转动连接位置都设计了一体化的转轴结构，无需额外金属销轴即可完成组装，进一步降低3D打印制作的门槛，用户打印完成后仅需按装配关系将各零件拼接即可使用，后续还可通过添加飞轮结构来提升扇叶转动的惯性，减少按压过程中的转速波动，进一步优化出风的稳定性。
