九缸径向式航空发动机分电器结构模型

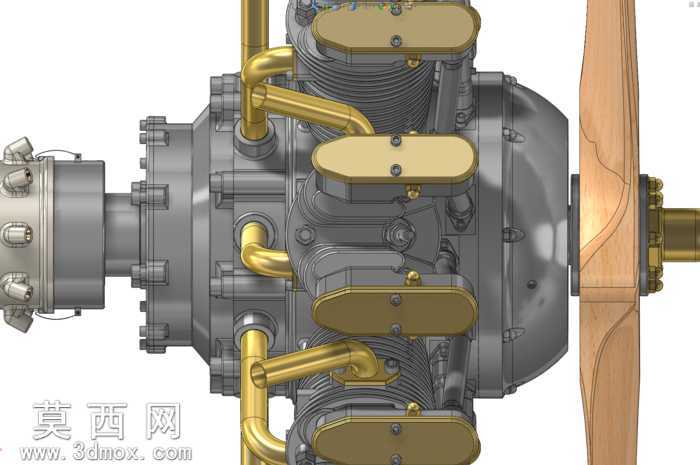

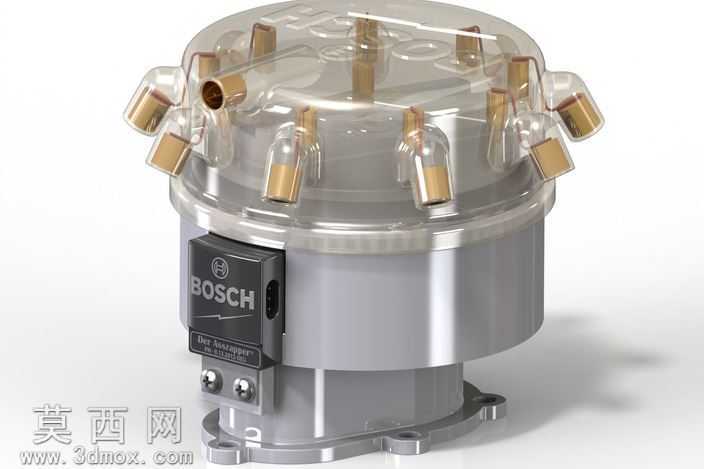

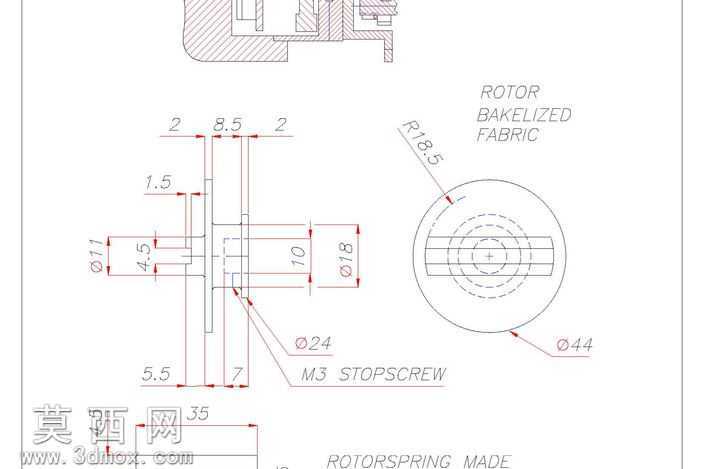

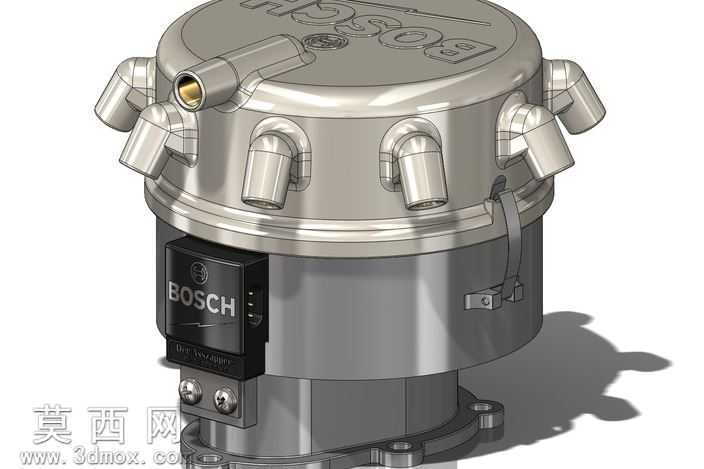

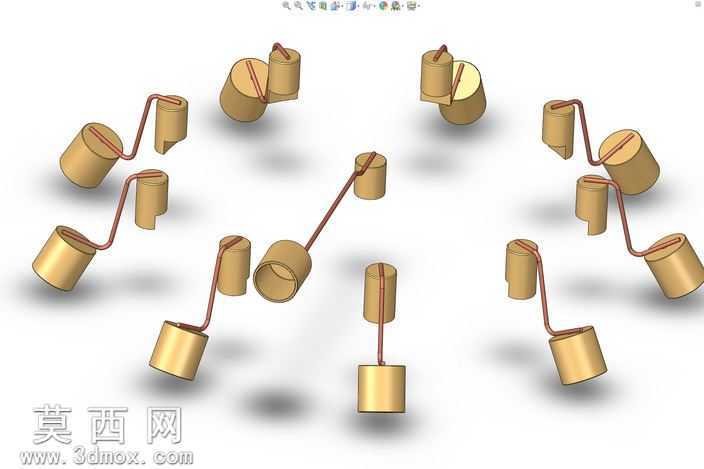

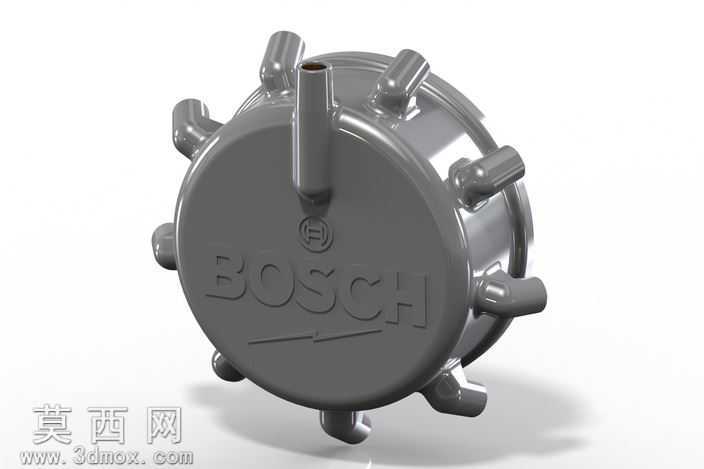

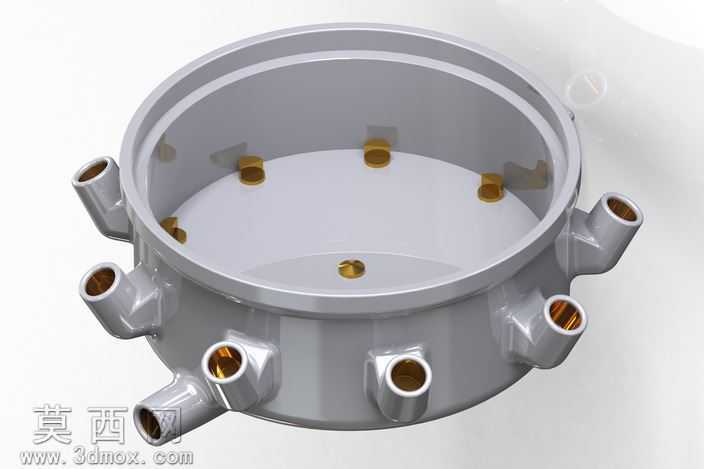

本模型为九缸径向排布航空发动机配套的分电器结构三维建模作品，整体采用自顶向下的参数化设计思路完成全结构搭建，首先依据径向发动机九缸环形等距排布的点火时序要求，确定分电器的核心尺寸基准：下部壳体采用铝合金压铸成型的圆柱基座结构，预留与发动机机匣对接的法兰安装位，法兰上设置对称分布的沉头安装孔，保证装配时的同轴度与连接强度。中部主体为分电器的核心容腔，外壁集成博世品牌点火模块的安装位，模块与壳体之间预留密封胶槽与接线插口，还原真实部件的装配逻辑，模块表面的品牌标识、参数铭牌、调节旋钮均通过贴图与凸台特征结合实现，细节还原度高。上部透明分火盖采用高透PC材质模拟，盖体内部的分火导电柱、中心高压输入极按照九缸点火顺序呈环形等角度分布，每个外接点火端子对应一个气缸的高压输出位，端子尾部的金属接插结构、密封橡胶套均做了独立特征建模，还原真实部件的绝缘与导电结构设计。建模过程中对所有配合面做了公差匹配设计，壳体与分火盖的卡扣连接位、点火模块与壳体的定位销孔、内部分火轴的轴承安装位均按照实际装配关系设置配合间隙，避免出现干涉问题。渲染阶段采用工作室环境光搭配定向补光，金属壳体部分赋予磨砂铝合金材质，调整金属度与粗糙度参数还原铸铝件的哑光金属质感，透明分火盖调整折射率与透光参数，模拟工程塑料的半通透视觉效果，接线端子的铜质部分赋予抛光金属材质，橡胶密封件赋予哑光黑色橡胶材质，不同材质的质感区分清晰，整体光影柔和，结构层次分明，完整展现了径向发动机分电器的内部构造与外部装配特征，可作为航空发动机点火系统结构教学、机械设计参考的数字化模型使用。
