工业级法兰连接蒸汽截止阀三维设计作品

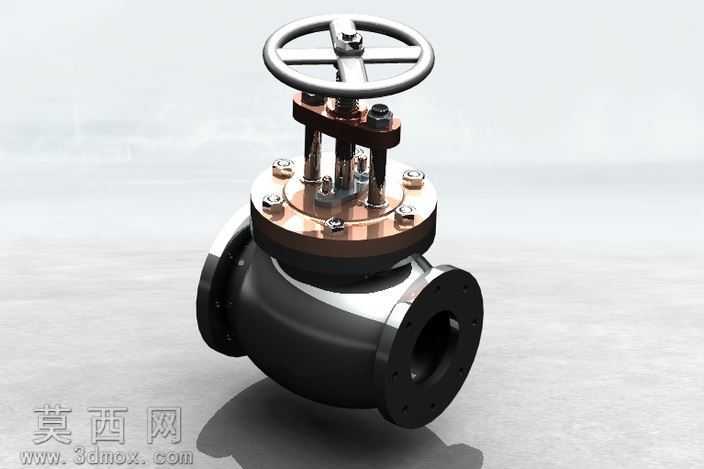

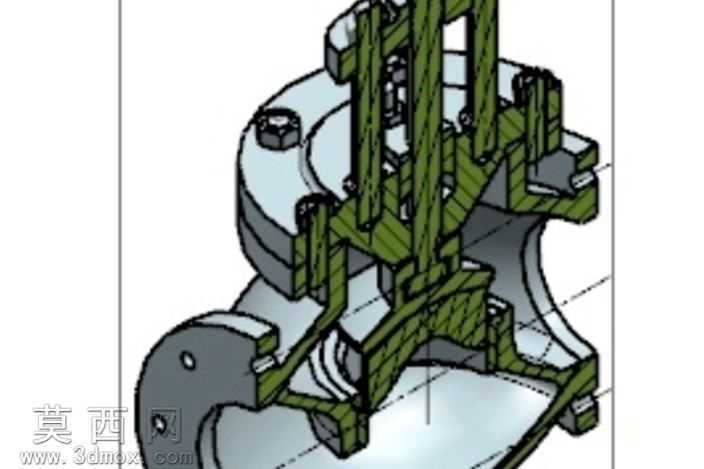

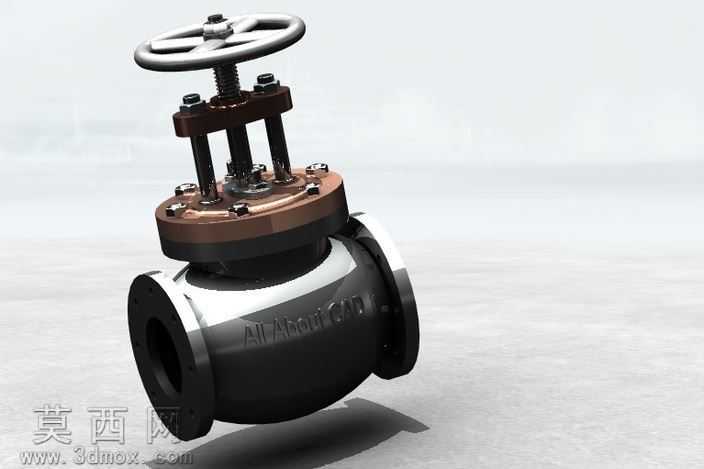

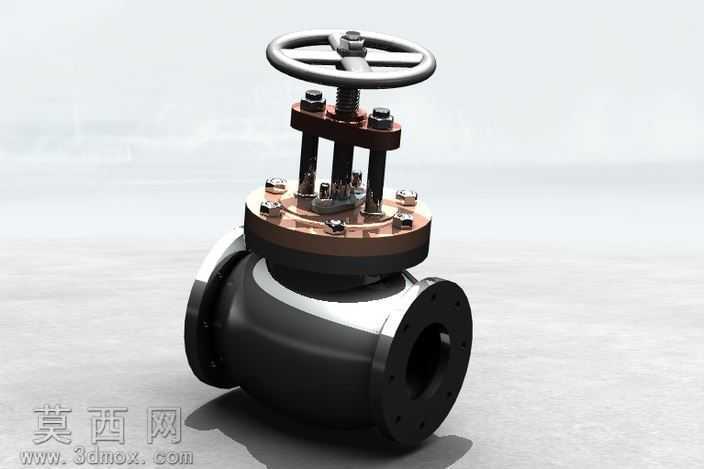

本作品为蒸汽管路系统专用的法兰连接式截止阀三维建模成果，建模过程严格遵循工业阀门设计规范与蒸汽工况使用要求，完整还原了截止阀从操作端到管路连接端的全部结构细节。建模阶段首先依据截止阀的公称通径、压力等级参数确定整体尺寸框架，优先完成阀体主体的结构搭建：阀体采用直通式流道设计，两端为标准法兰连接结构，法兰盘面的螺栓孔、密封水线均按照对应压力等级的法兰标准逐一绘制，保证模型可直接对接同规格管路模型；阀体中腔与阀盖的连接采用螺栓紧固加密封垫片的结构，中腔法兰的螺栓分布、密封槽结构完全匹配实际加工要求，阀盖部分的填料函结构做了分层还原，包含填料垫、密封填料、填料压盖、压盖螺栓等完整组件，还原蒸汽工况下阀杆动密封的结构逻辑。操作执行部分的建模重点还原了手轮、阀杆、阀瓣的联动结构：手轮采用轮辐式铸钢手轮结构，轮缘、轮辐、轮毂的过渡圆角均做了工艺性处理，阀杆采用梯形传动螺纹结构，螺纹牙型、螺距参数符合阀门专用传动螺纹标准，阀杆与阀瓣的连接采用可转动连接结构，保证阀杆旋转升降时阀瓣仅做轴向直线运动，避免密封面磨损；阀瓣密封面与阀座密封面均做了堆焊硬质合金的结构区分，还原高温蒸汽工况下密封面的耐磨耐冲蚀设计。材质与渲染阶段针对不同部件做了差异化材质设置：阀体、阀盖等承压铸件部分采用高温铸钢材质，还原铸件表面的亚光金属质感与细微铸造纹理；手轮、阀杆螺母等操作件采用可锻铸铁材质，表面做发黑处理的质感表现；阀杆、螺栓等外露传动件采用不锈钢材质，表现金属抛光后的亮面反光效果；铜质密封垫片、填料组件等非金属件分别对应紫铜、柔性石墨的材质特性，调整粗糙度、反射率参数还原真实材质观感。渲染阶段采用工业产品展示常用的柔光布光方案，主光源从侧上方投射，突出阀体的曲面轮廓与结构层次，辅助光源补全暗部细节，避免螺栓孔、填料间隙等细小结构出现死黑，背景采用浅灰渐变背景，将视觉焦点集中在阀门本身，同时开启环境遮蔽效果，强化部件之间的装配层次，让整体渲染效果兼具工业严谨性与展示美观度，模型结构完整无错漏，可用于蒸汽管路系统的装配模拟、工况演示、产品展示等多种场景。
