立式工业气液两相分离装置结构设计

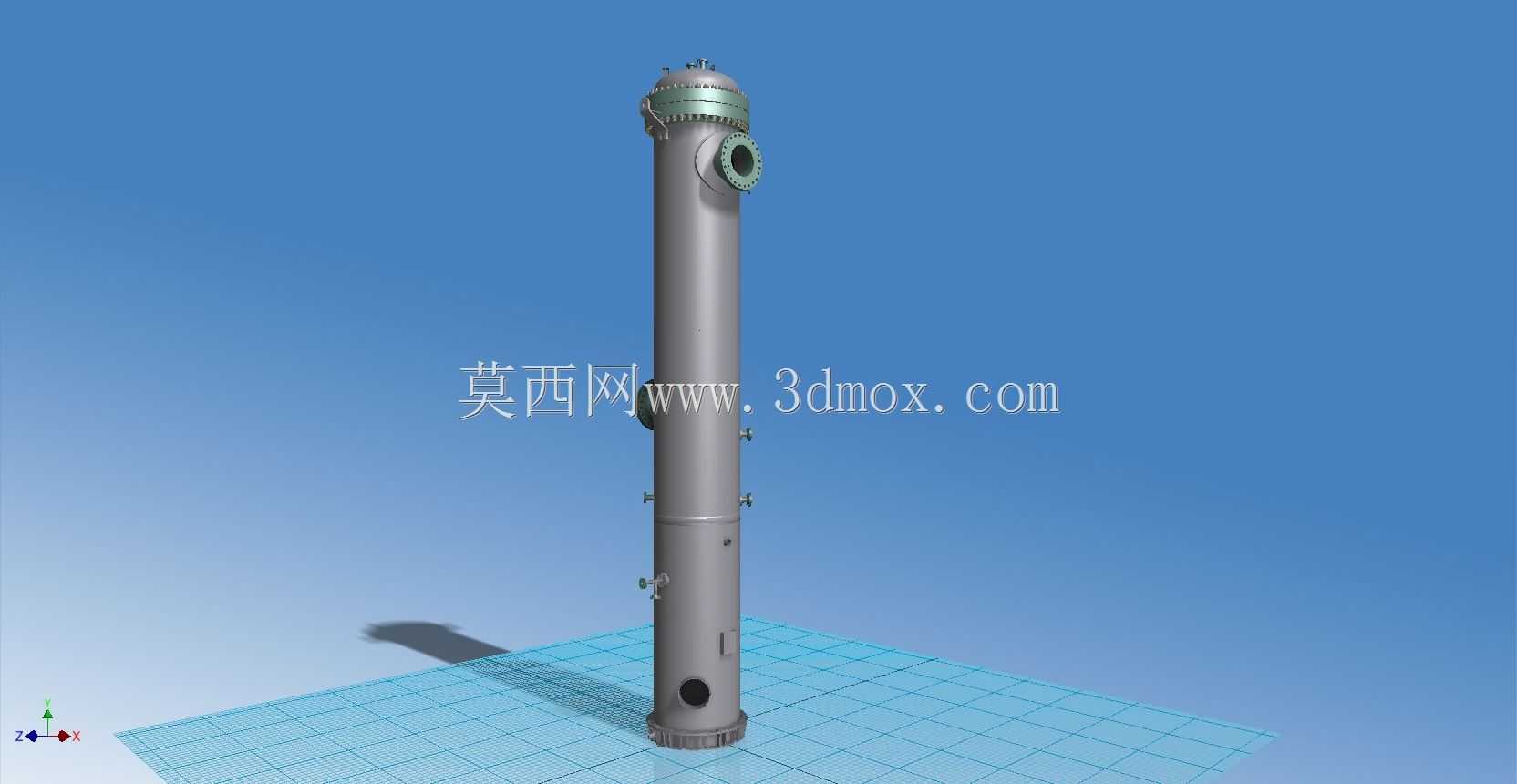

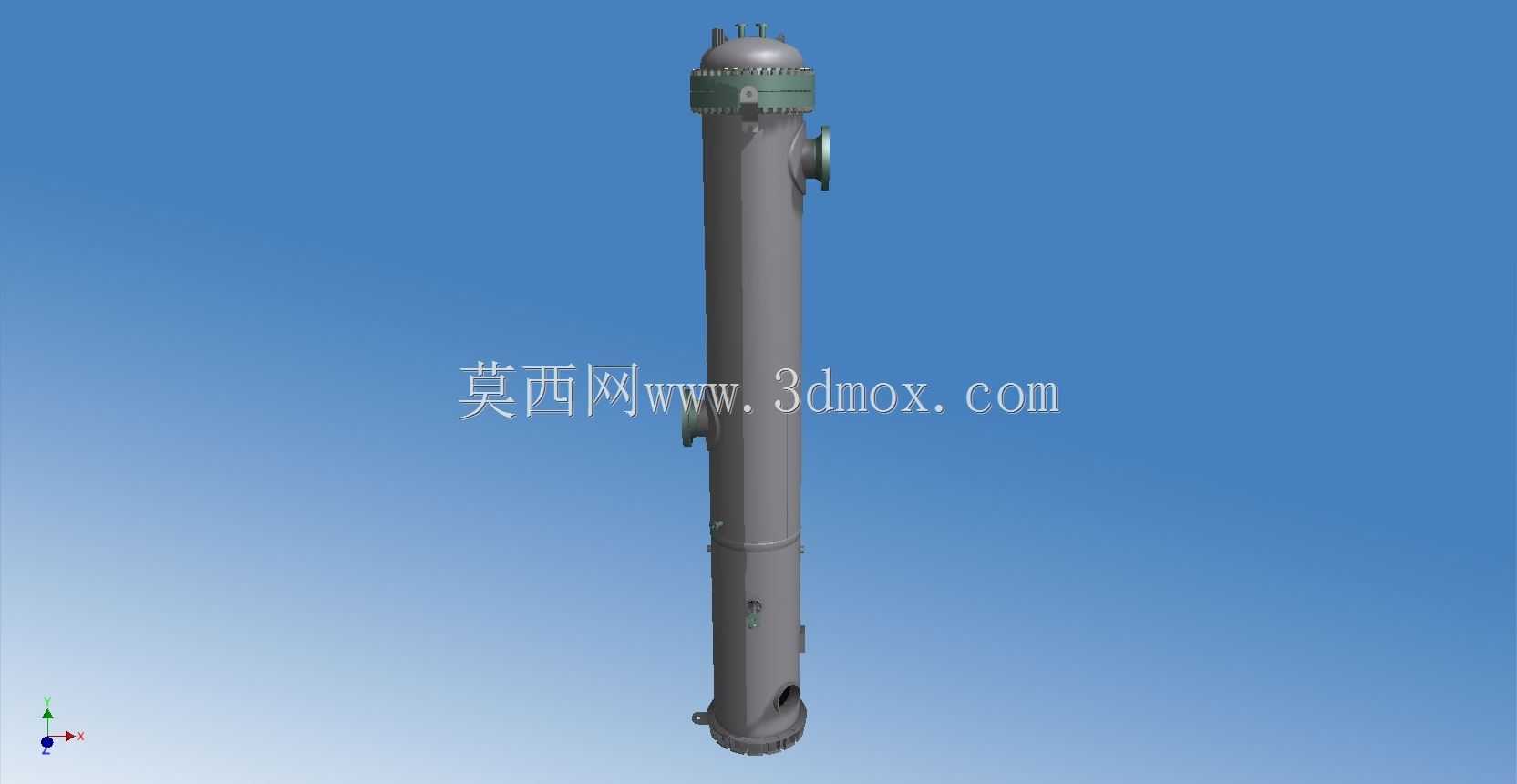

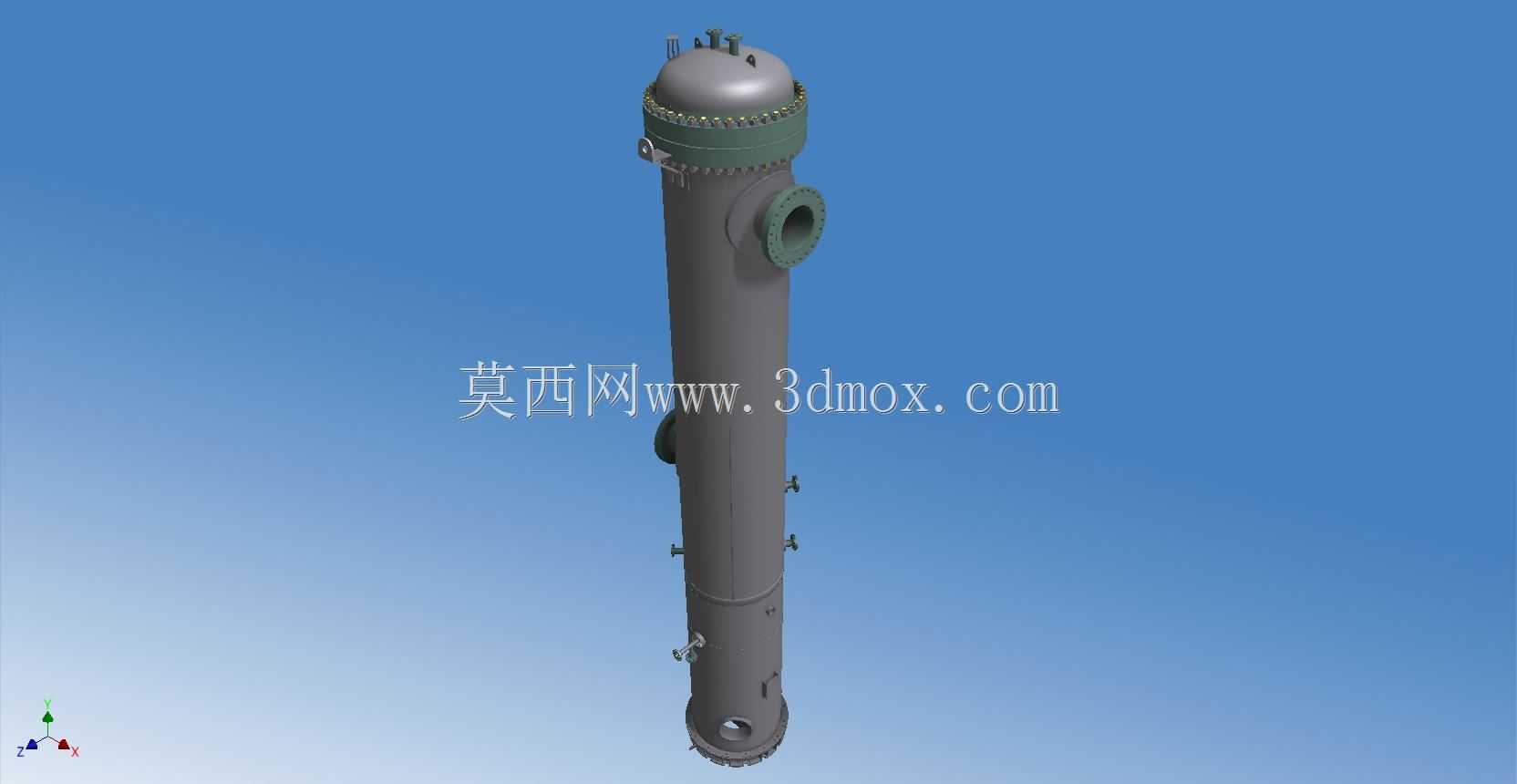

在石油炼化、天然气集输、化工合成等连续生产工况中，气液两相介质的精准分离是保障后续工段稳定运行的核心环节，这款立式分离装置的三维结构设计，完全围绕现场实际运行的边界条件展开。从安装适配性来看，该设备采用立式长筒罐体结构，整体占地投影面积极小，非常适合框架式装置区的紧凑布局需求，罐体底部预留的裙座式安装接口，可直接与现场预埋的地脚螺栓组匹配，无需额外设计复杂的转接支撑结构，侧面的切向进料接口、顶部气相出口、底部液相排出口的方位排布，完全贴合常规工艺管线的走向逻辑，能减少现场管线的弯头用量，降低管路沿程阻力损失。

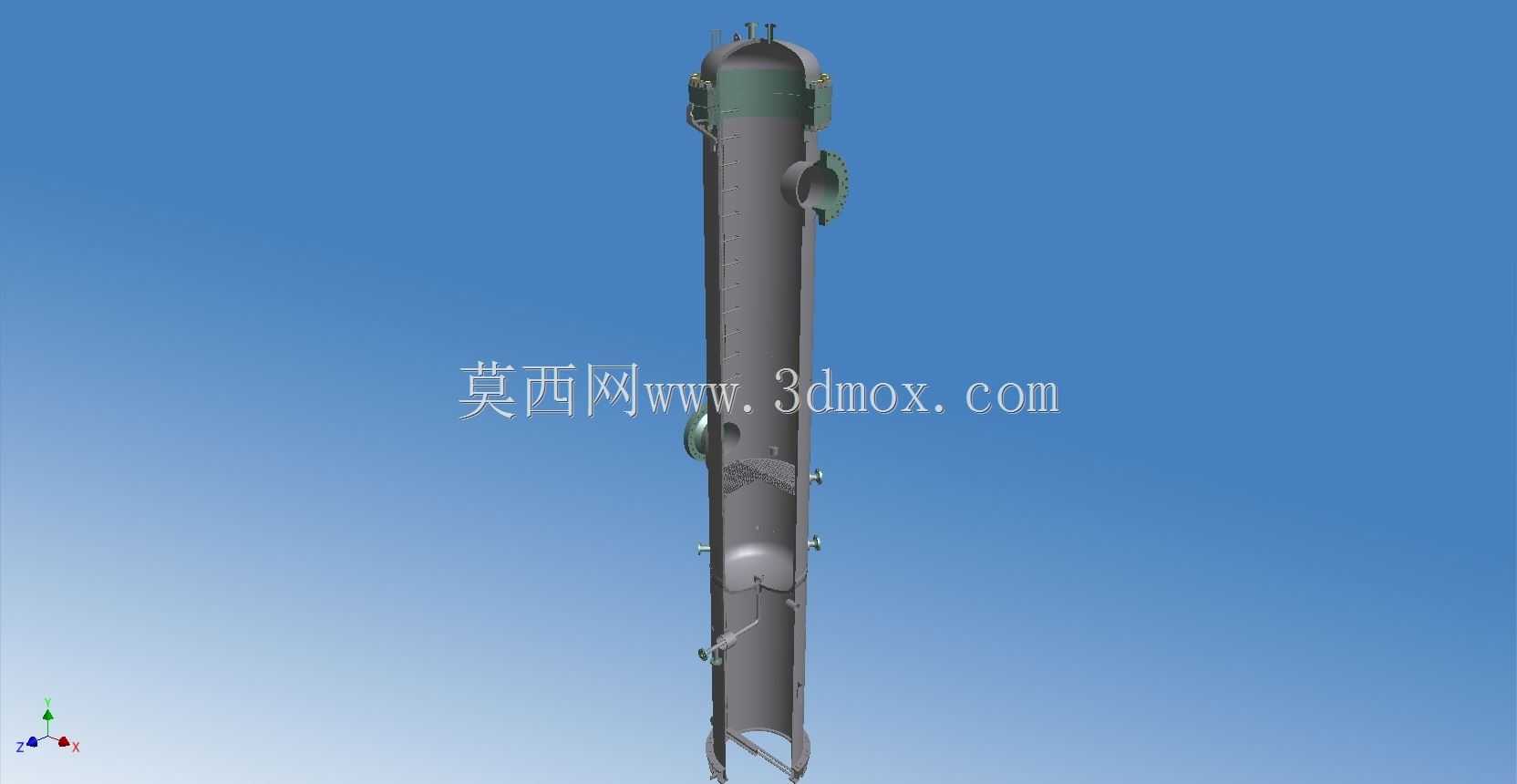

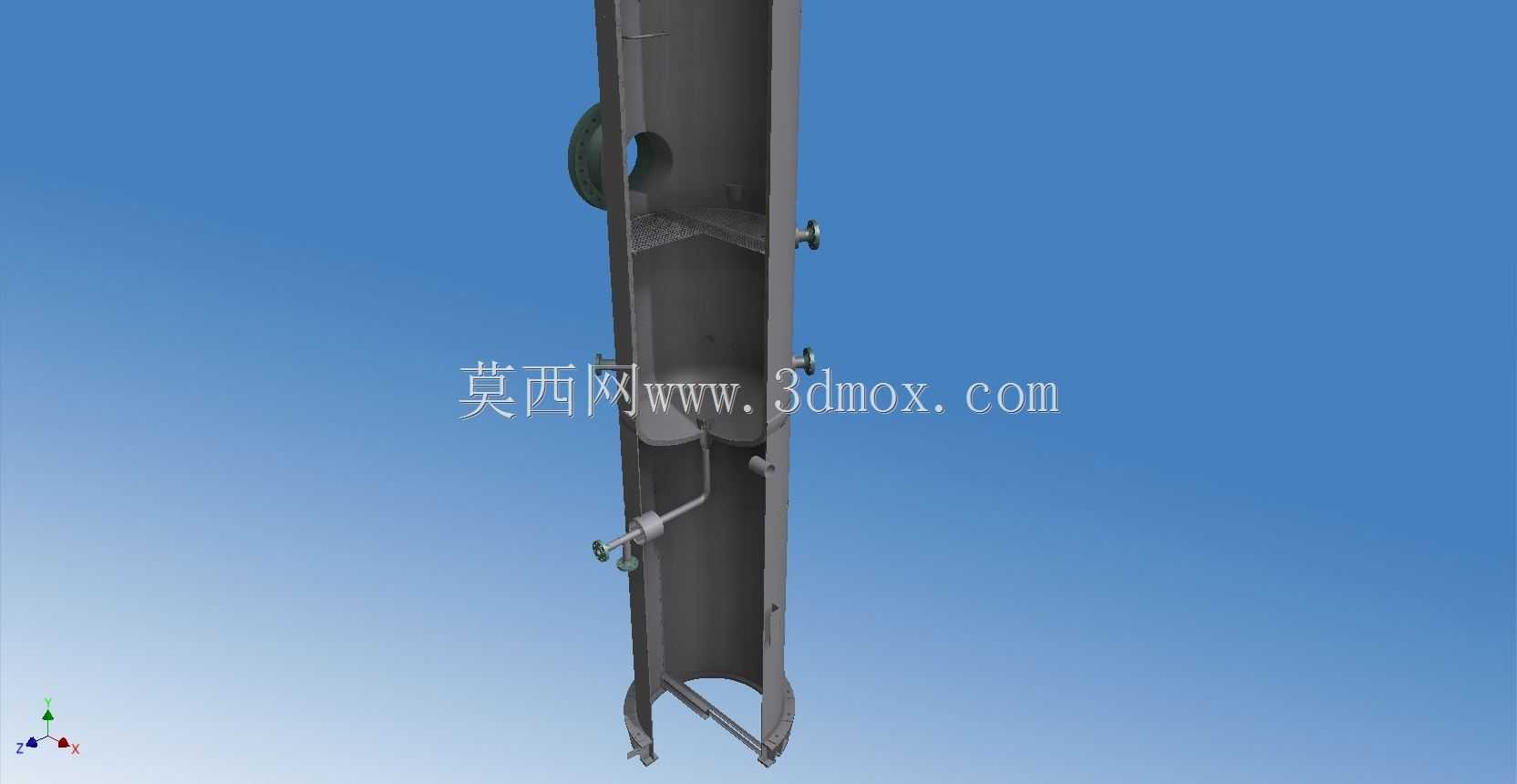

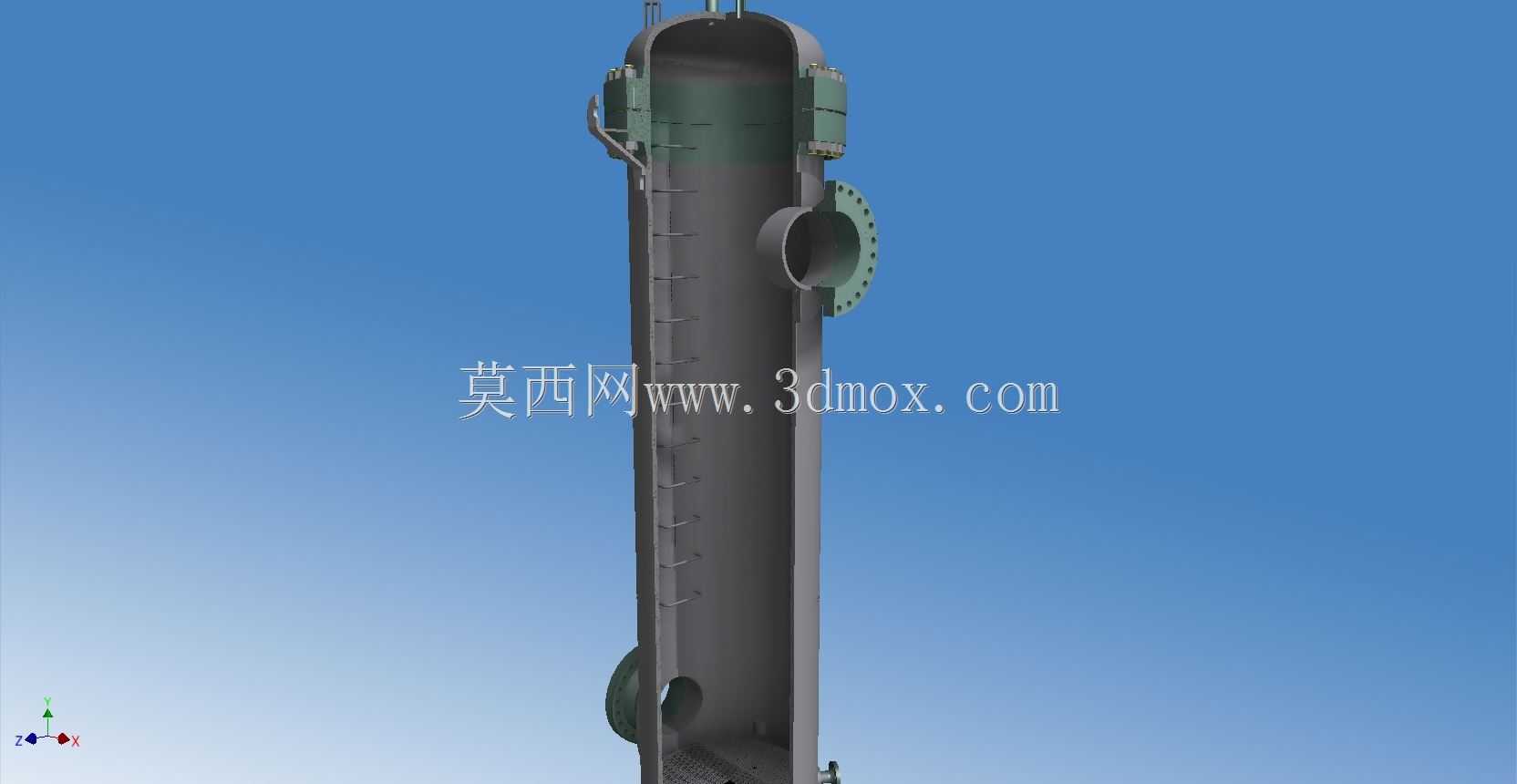

从功能实现逻辑上，设计阶段充分考虑了不同工况下的分离效率要求，罐体上部预留的丝网除沫器安装空间，可捕捉粒径10μm以上的液滴，避免气相带液进入后续压缩机、反应釜等核心设备造成液击损伤；筒体中段的稳流结构设计，能让切向进入的混合介质快速形成稳定旋流，依靠密度差实现大粒径液滴的初步沉降，避免进料气流直接冲击罐体内壁造成局部冲蚀，同时减少内部流场的紊流区域，提升分离过程的稳定性。罐体侧壁预留的多组仪表接口，可直接安装液位计、压力变送器、温度传感器等检测元件，无需后期在罐体上额外开孔施焊，降低现场安装的施工风险，上下封头采用的标准椭圆形结构，能在满足承压要求的前提下尽可能降低罐体整体重量，减少安装时的吊装载荷。

建模过程中严格遵循压力容器的结构设计规范，所有法兰接口、接管伸出长度、焊缝预留位置都完全匹配实际加工要求，筒体上的人孔结构采用快开式压盖设计，方便后期检修时进入罐体内部清理沉积杂质、更换除沫元件，底部的排污接口设置在罐体最低点，可完全排净罐内积存的液相介质与固体杂质，避免停运期间罐内积液造成内壁腐蚀。对于结构设计从业者来说，该模型完整还原了立式分离设备的内部支撑、接口方位、外部附件的排布逻辑，可直接作为同类型设备方案设计阶段的结构参考，也能用于工艺安装阶段的管线碰撞检查，提前规避现场安装时的管线干涉问题，减少施工阶段的设计变更量。
