立式液体氟利昂VRL200接收储液器

在工业制冷、商用中央空调以及大型冷链冷冻机组的制冷循环回路中，这类立式接收储液器是不可或缺的核心辅机设备，主要承担液态制冷剂的存储、缓冲与气液分离稳压作用。VRL200型号的接收罐体针对中大型制冷系统的冷媒循环量设计，能够在系统负荷波动、工况切换时稳定存储多余的液态氟利昂，避免压缩机出现液击故障，同时平衡回路内的冷媒存量，保障节流装置的供液稳定性，防止气态冷媒进入节流元件造成供液不足、制冷效率下降的问题。

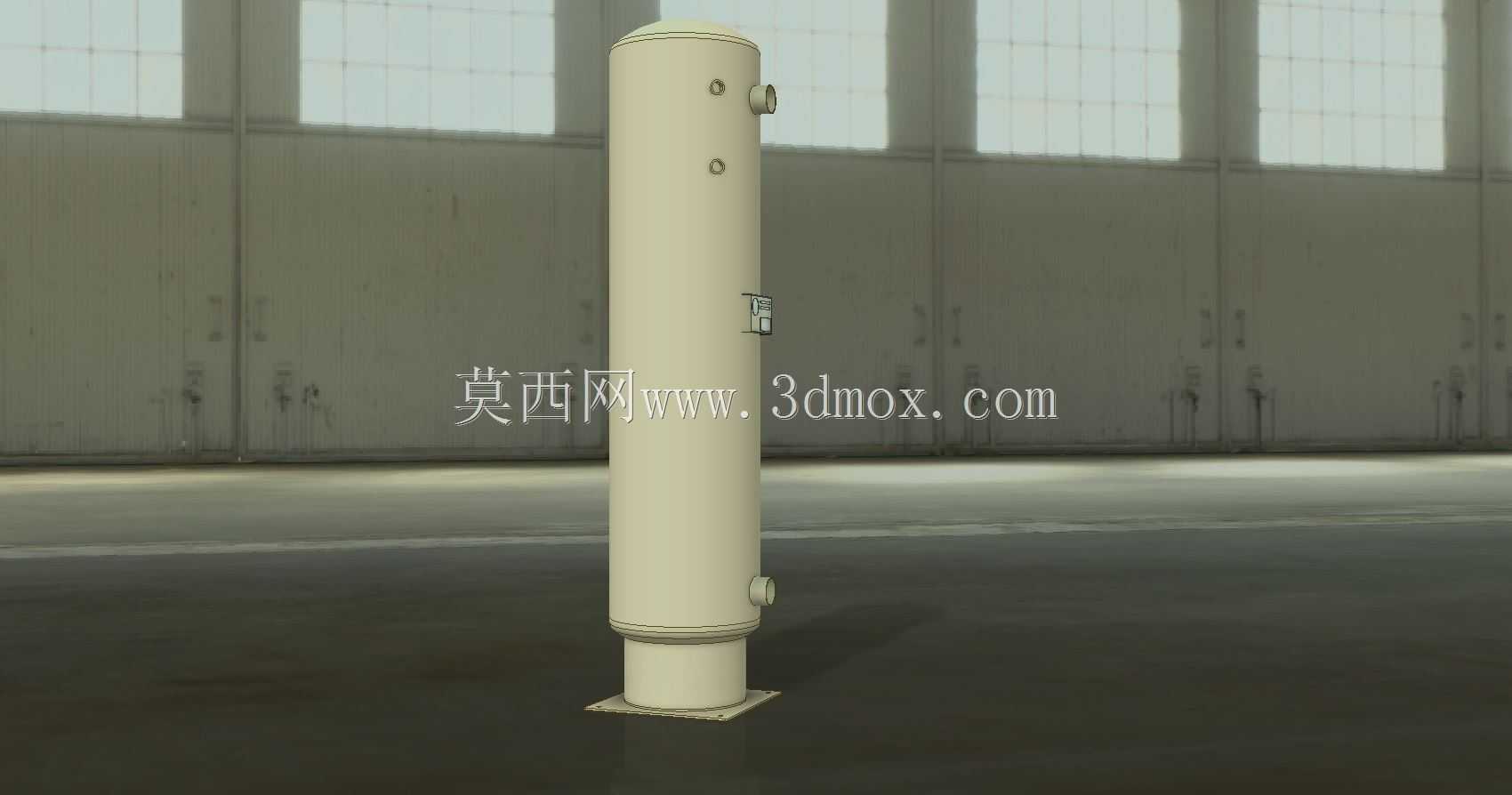

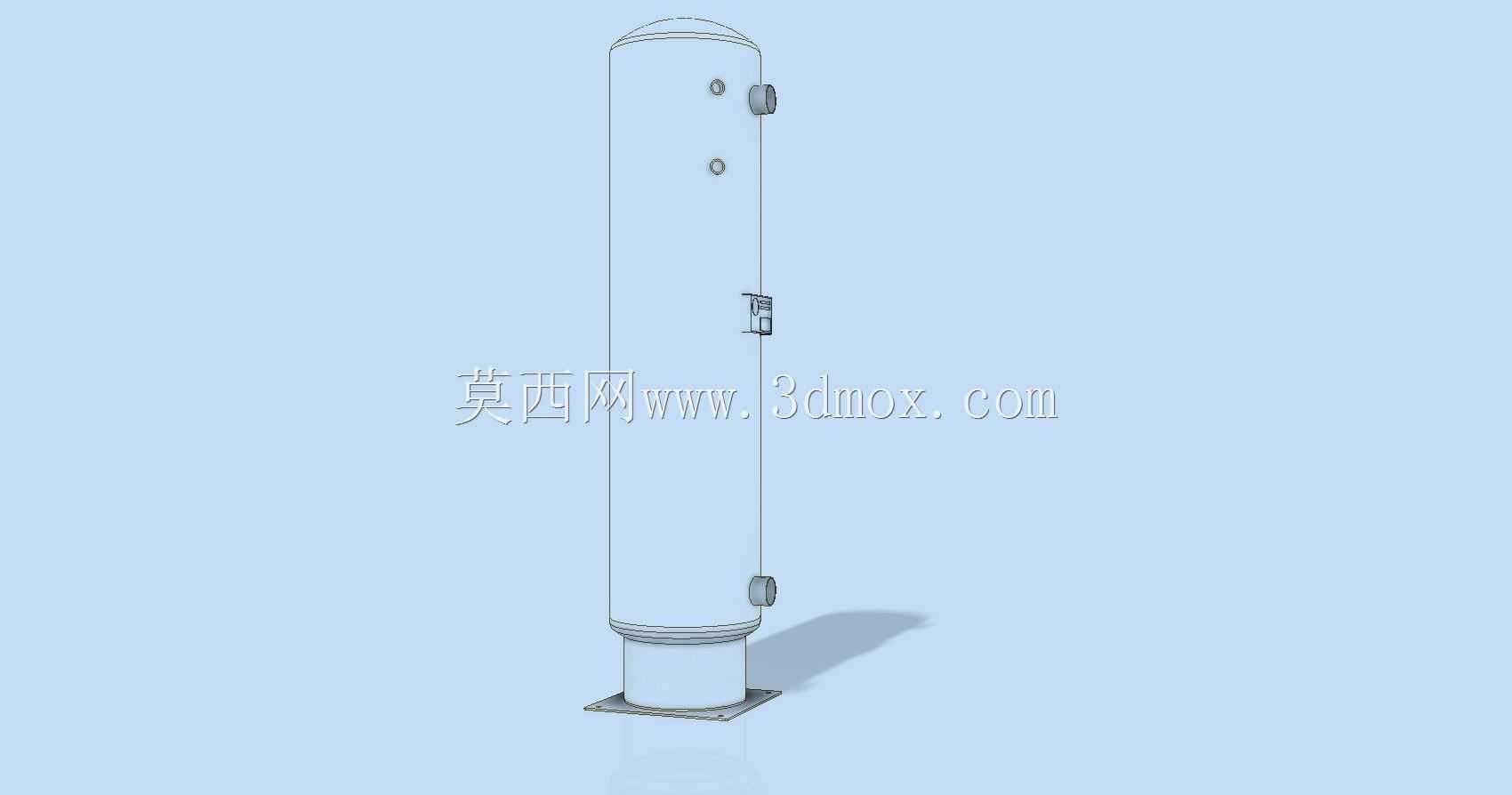

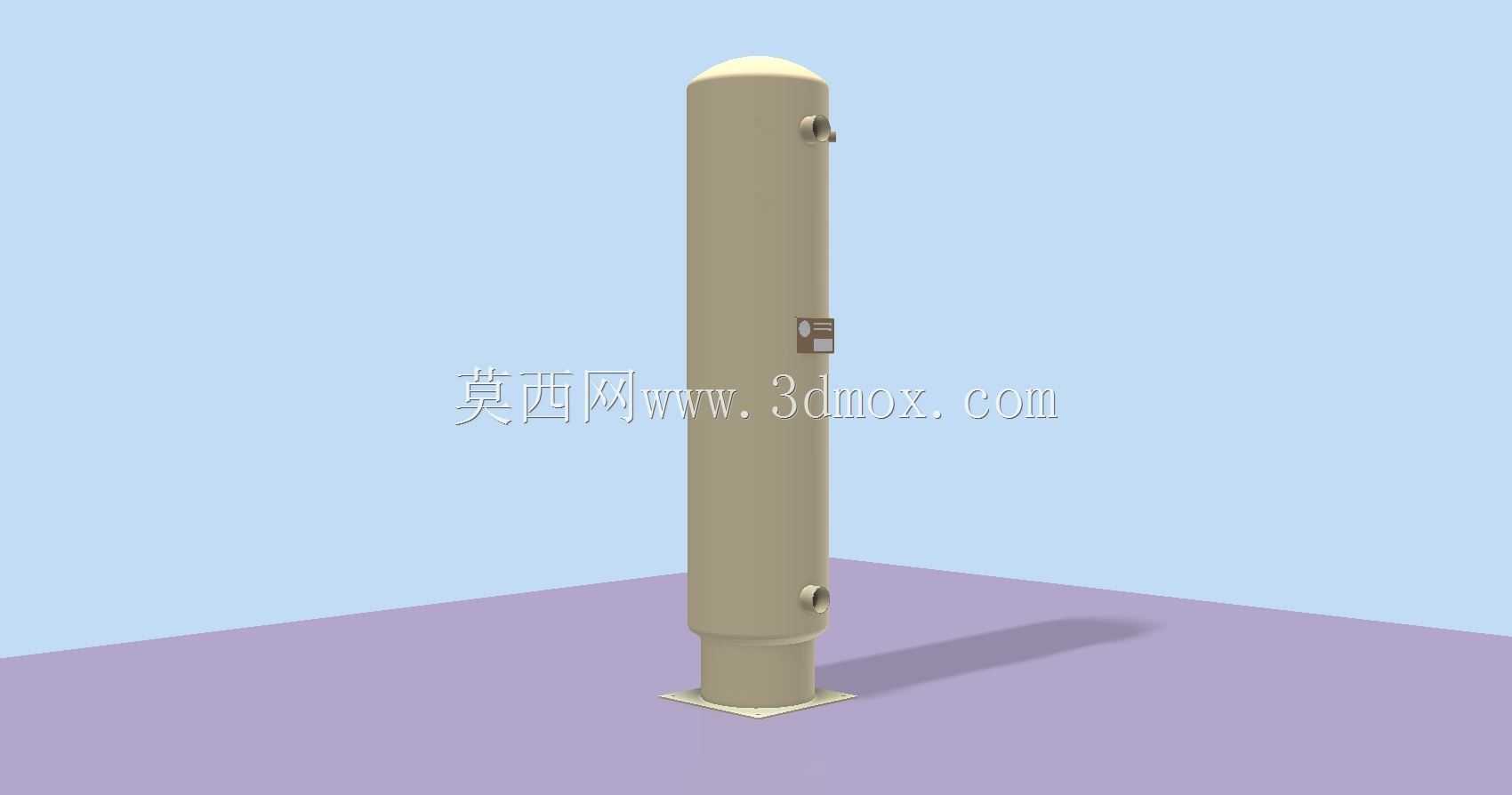

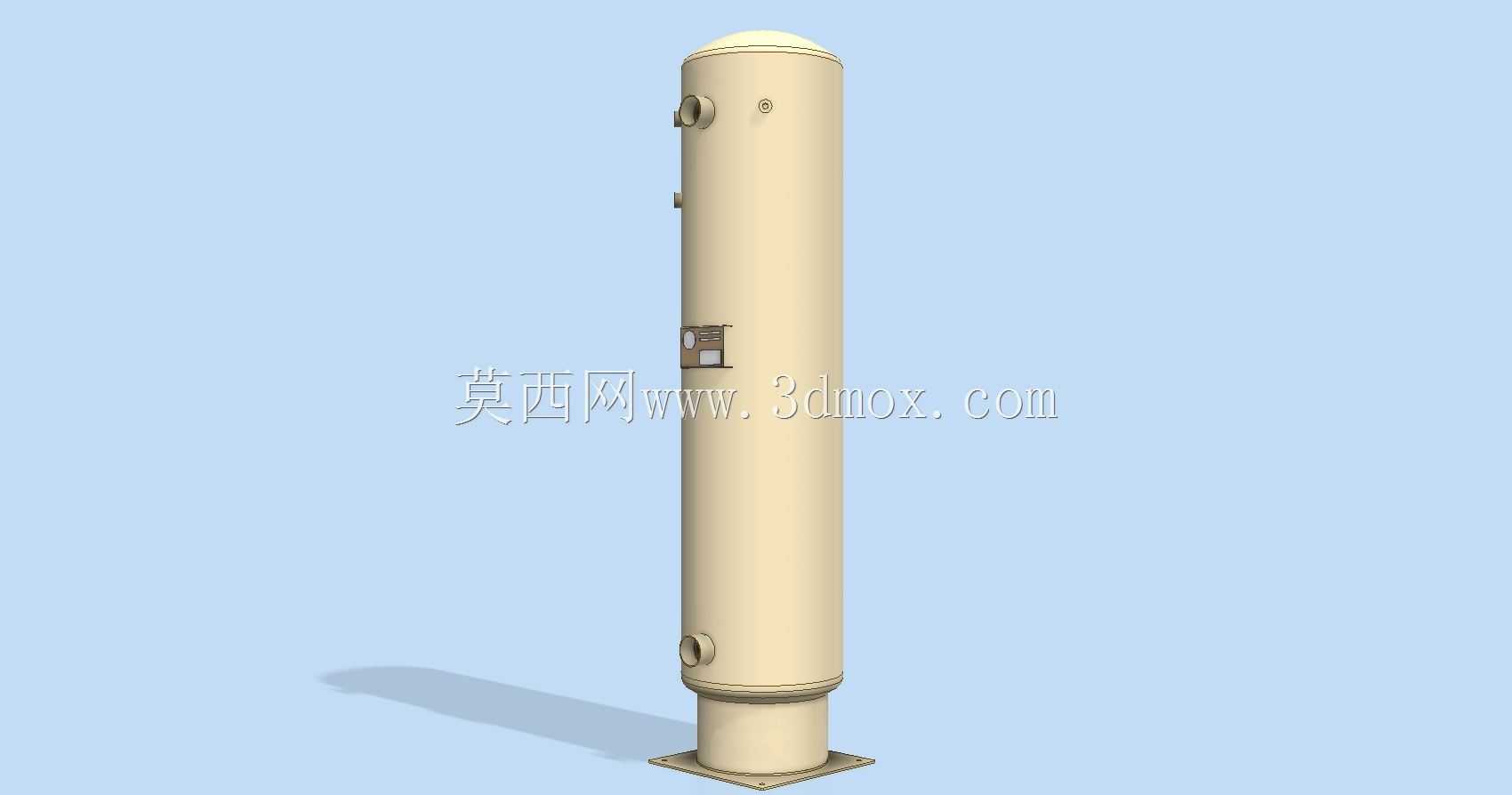

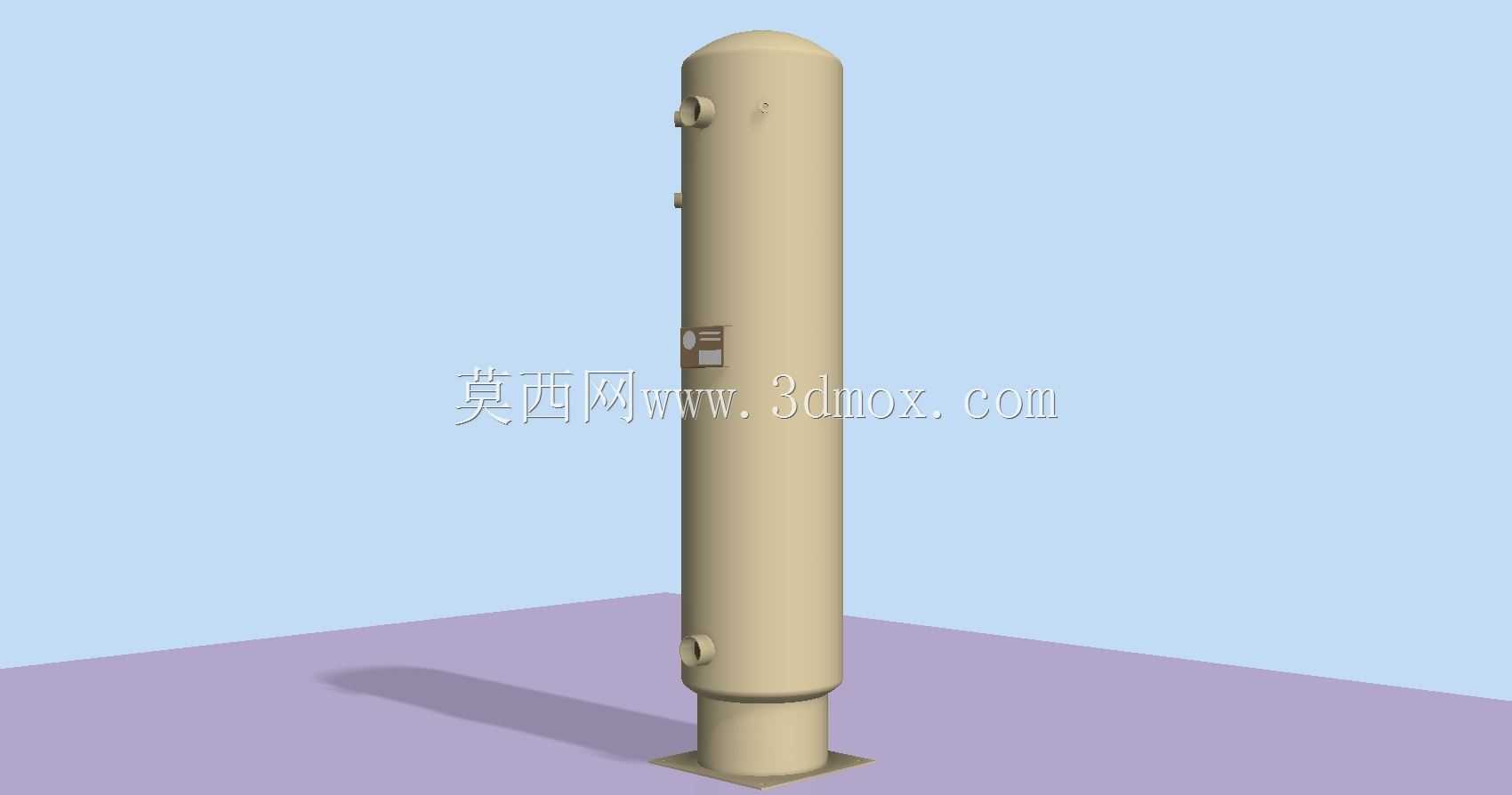

从结构设计来看，该设备采用立式长筒形承压罐体结构，上下采用标准椭圆封头成型，底部设置带安装底座的支撑短节，可直接通过地脚螺栓固定在机组钢架或混凝土基础上，安装时需预留罐体侧面接口的操作检修空间，顶部封头预留安全附件安装位，可根据系统需求加装安全阀、压力表接口。罐体侧面沿轴向布置多组工艺接口，下部接口为液态冷媒输出端，连接至节流装置或经济器回路，上部接口为气态冷媒平衡口、冷媒充注口以及来自冷凝器的液态冷媒输入口，接口位置的排布充分考虑了管路走向的合理性，减少管路弯折带来的流阻损失，同时侧面预留的液位计安装位可直接适配标准磁翻板液位计，方便运维人员实时观测罐内冷媒存量。

设计过程中首先依据制冷系统的最大冷媒充注量确定罐体的容积，VRL200型号的有效储液容积可满足200冷吨级别制冷机组的冷媒存储需求，罐体壁厚根据设计压力选取对应规格的压力容器用钢板，所有焊接接头采用全焊透结构，焊后需进行水压试验与气密性试验，保障承压可靠性。罐体外部的防锈涂层采用制冷设备专用的防腐涂装，可适应机房内的潮湿环境，底部支撑结构做了加强处理，能够承受满液状态下的罐体总重量，同时降低机组运行时的振动传递。

在实际选型应用中，该接收器通常安装在冷凝器出口与节流装置之间的管段上，安装位置需低于冷凝器出液口，保证冷凝器内的液态冷媒可依靠重力顺畅流入罐内，罐体与周边管路、墙体的净距需满足检修操作要求，侧面的阀门接口需预留足够的扳手操作空间，顶部的安全附件接口需避开上方管线遮挡，方便后期校验与维护。不同于卧式储液器，立式结构的占地面积更小，适合机房空间紧凑的制冷机组布置，同时立式结构的气液分离效果更优，罐内的气态冷媒会自然上升至顶部通过平衡管回到冷凝器侧，进一步提升供液的过冷度，提高整个制冷系统的运行效率。
