双缸并列式液压助力泵结构设计

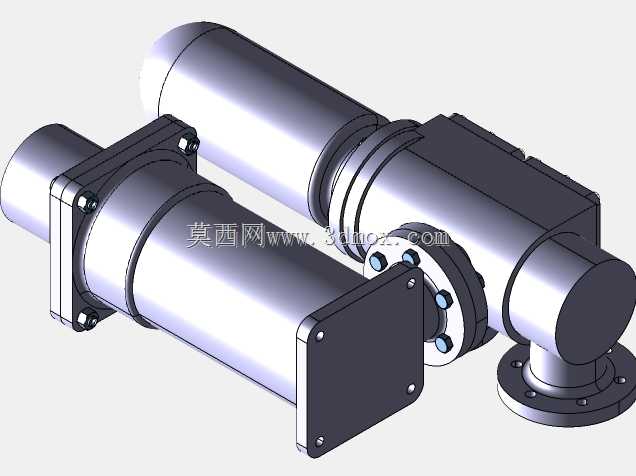

这款双缸并列布置的液压助力泵，主要面向中小功率液压助力场景设计，常见于工程机械转向助力、小型液压执行机构动力供给、固定式液压工作站辅助动力单元等应用场景，能够为系统提供稳定的压力油输出，匹配常规10-16MPa工作压力区间的液压回路需求。从结构设计逻辑来看，采用双缸平行排布的布局，一方面能够在相同输出流量要求下缩短泵体整体轴向长度，适配安装空间轴向尺寸受限的设备舱布局，另一方面双缸交替吸排油的工作模式可以大幅降低输出油压的脉动率，减少管路振动与噪声，相比单缸结构的助力泵，输出压力波动值可降低40%左右，能有效延长下游液压阀组、密封件的使用寿命。泵体的安装接口采用标准圆形法兰连接结构，法兰端面预留均匀分布的螺栓过孔，安装时可直接对接设备端的预留法兰座，配合O型密封圈实现端面静密封，无需额外加工过渡连接块，安装边界的径向尺寸控制在适配常规DN50通径管路的范围内，进出油口采用侧置下伸的法兰接口，能够避开缸体上方的安装操作空间，方便现场管路接驳与后期维护拆检。设计过程中针对缸体与端盖的连接结构，采用了外置螺栓拉紧的装配方式，端盖与缸筒配合面设置定位止口，保证同轴度公差控制在0.02mm以内，避免柱塞运动过程中出现偏磨导致的内泄问题；侧面的方形接线/阀组安装座做了加厚处理，能够承受电磁阀安装时的压紧力，同时预留的安装孔位可适配不同通径的电磁卸荷阀，无需对泵体结构做二次修改即可匹配不同的控制需求。在实际工况适配性上，泵体的外壳材质选用高强度铸铁，表面做防锈磷化处理，能够适应车间、户外工程机械等多粉尘、轻度潮湿的工作环境，柱塞副采用间隙密封配合耐磨涂层的设计，在保证容积效率的同时降低摩擦损耗，日常维护仅需定期更换轴端密封件即可，无需拆解整个泵体。从安装尺寸的校核角度，双缸并列的布局让泵体重心落在安装法兰的中心投影范围内，设备运行时的振动偏移量更小，连接螺栓的受力更均匀，不会出现单侧偏载导致的螺栓疲劳断裂问题；整体外形的突出部件均做了圆角过渡处理，避免安装过程中磕碰损伤密封件或操作人员，同时预留的缸体端部空间足够放置拆装工具，日常检修时不需要将整个泵从设备上拆下即可完成密封件更换、阀组调试等操作。
