中开式双吸离心泵壳体结构设计

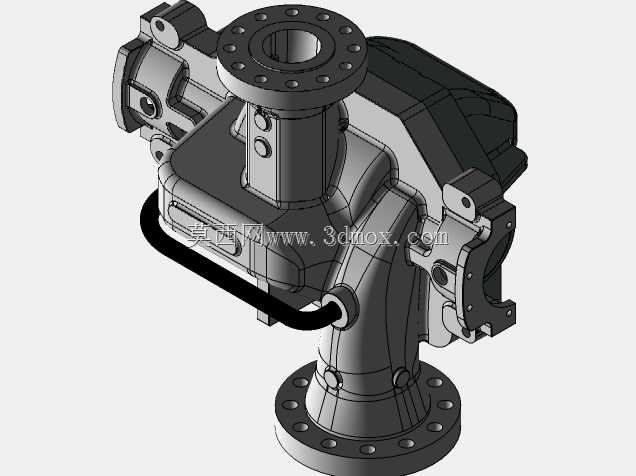

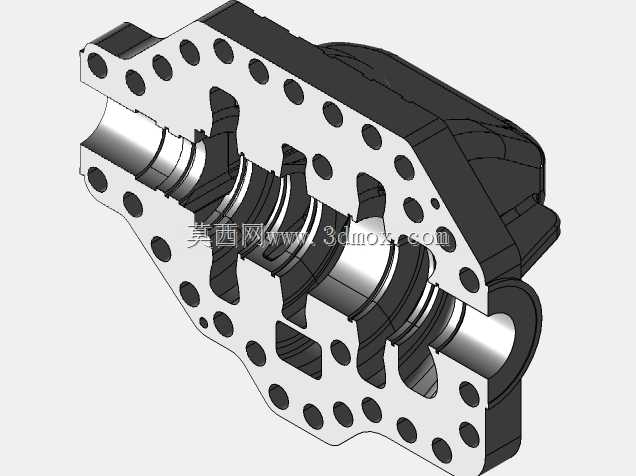

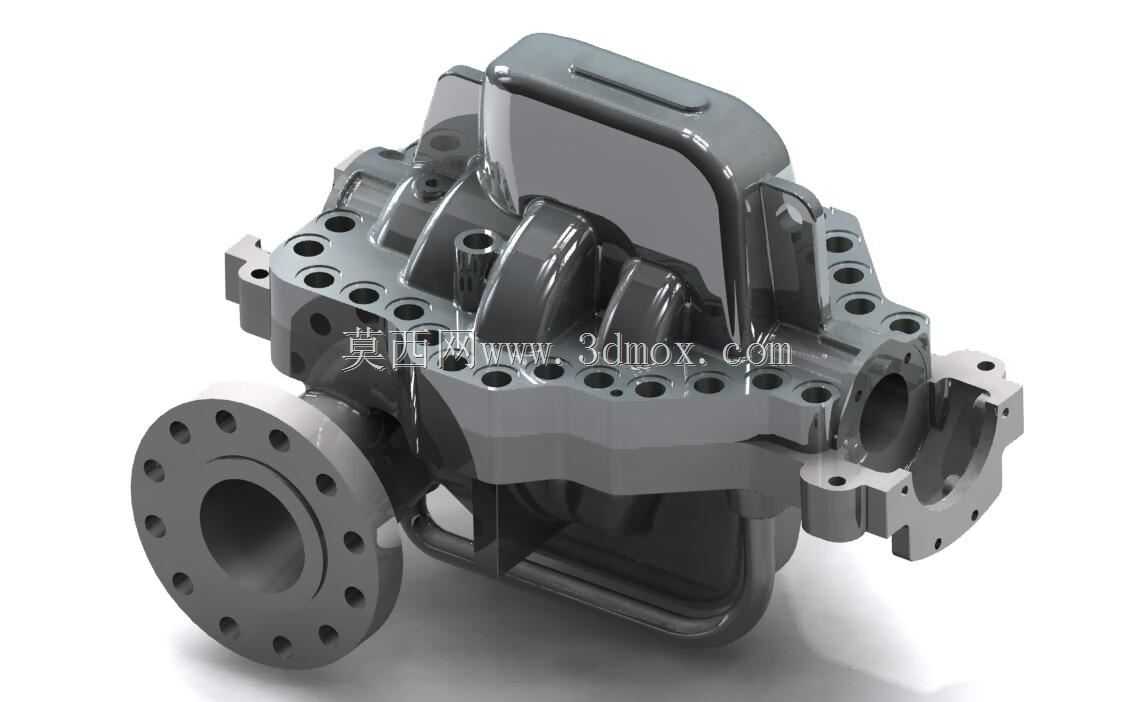

该模型还原的是水平中开式双吸离心泵的核心壳体部件，这类泵体结构广泛应用于市政供水、电厂循环水输送、大型暖通空调水系统、长距离输水干线以及工矿企业的大流量给排水场景，适配清水或物理化学性质与水相近的介质输送工况，在需要大流量、中等扬程的流体输送环节中是核心承压与过流载体。从结构设计逻辑来看，采用水平剖分的中开结构，核心目的是简化检修流程，日常维护时无需拆卸进出水管路与驱动电机，仅需吊起泵盖即可直接检修内部叶轮、密封件与轴系部件，大幅降低现场运维的工作量与停机时长。进出水端采用法兰连接结构，法兰端面的螺栓孔按照对应压力等级的标准规范排布，可直接与同公称通径、同压力等级的工业管路对接，安装时需保证法兰端面的平行度偏差在允许范围内，避免附加应力作用在泵壳上导致运行时出现泄漏或壳体变形。壳体两侧的轴承安装位预留了足够的同轴度加工基准，建模时已考虑轴系穿装的操作空间，两端密封腔的尺寸适配常用的机械密封或填料密封结构，可根据实际输送介质的温度、腐蚀性灵活更换密封形式。壳体上部的加强筋结构并非冗余设计，而是通过有限元应力分析后布置的，在泵体承受最高工作压力时，可有效降低剖分面法兰的变形量，保证密封垫片的压紧力均匀分布，避免高压介质从剖分面泄漏。过流流道采用双吸式对称布局，既可以平衡叶轮运行时产生的轴向力，降低轴承的轴向载荷，延长轴承使用寿命，也能让介质从两侧同时进入叶轮，相比单吸结构具备更好的汽蚀性能，在入口压力偏低的工况下也能稳定运行，减少汽蚀对叶轮和泵壳的冲蚀损伤。建模过程中对壳体的壁厚做了等强度优化，承压区域的壁厚满足对应压力等级的强度要求，非承压区域的壁厚做了合理减薄，在保证结构刚性的前提下控制铸件的整体重量，降低生产制造成本。所有连接螺栓孔的位置都预留了足够的扳手操作空间，现场装配时无需使用特殊工装即可完成螺栓的紧固作业，泵脚的安装孔位置按照标准泵组的安装尺寸设计，可直接适配常规的混凝土基础或钢制公用底座，安装时需保证泵脚与基础面的接触均匀，避免因基础不平导致泵壳受力扭曲，影响轴系的对中精度。
