移动式IMO流体输送气动泵结构设计

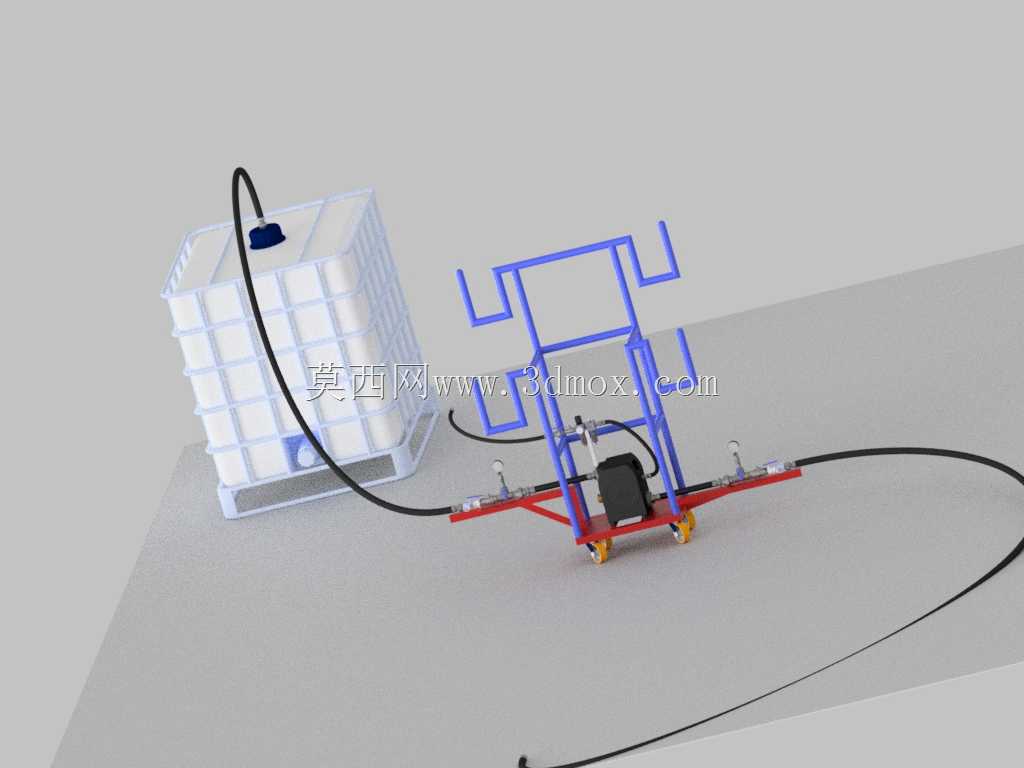

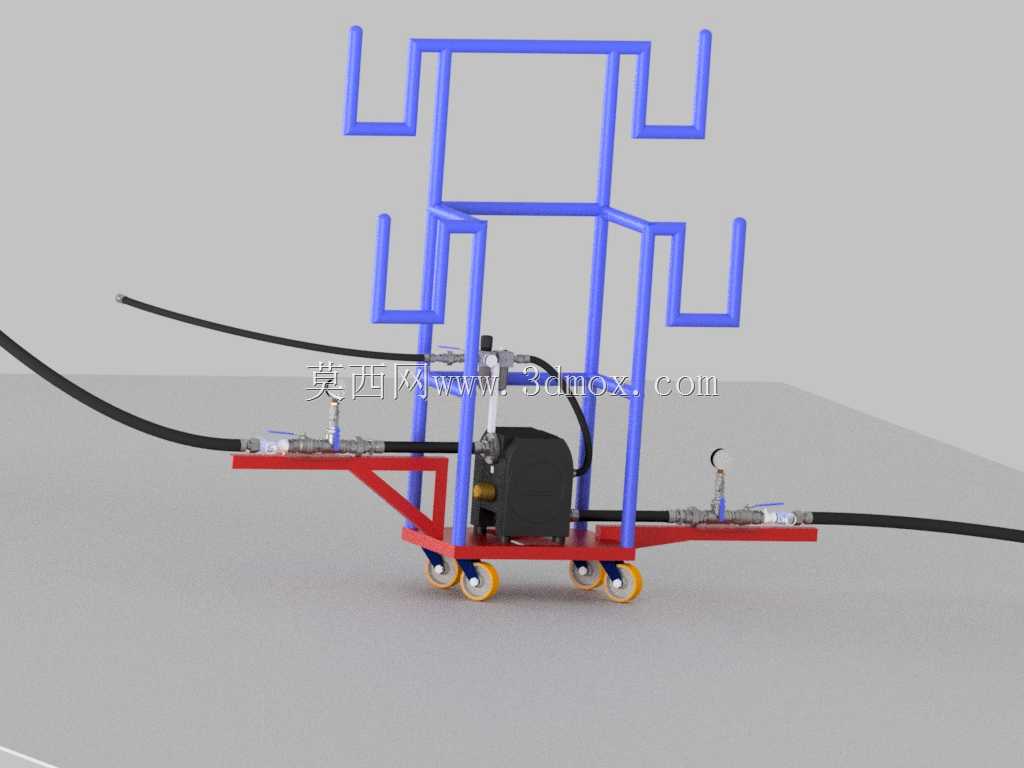

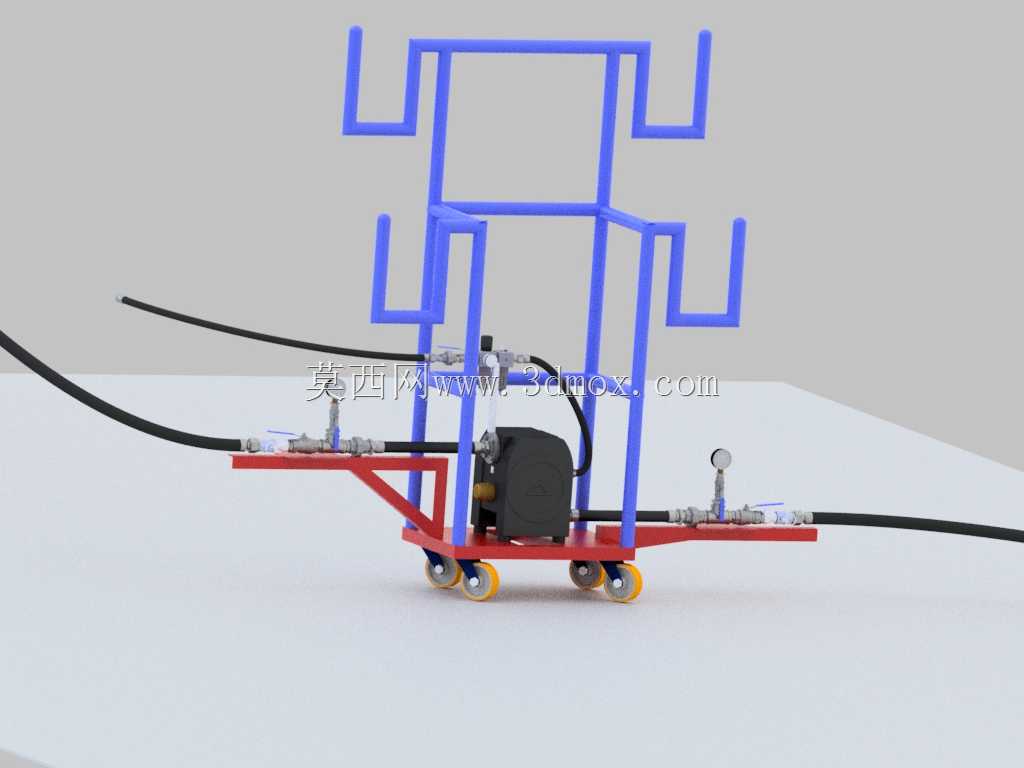

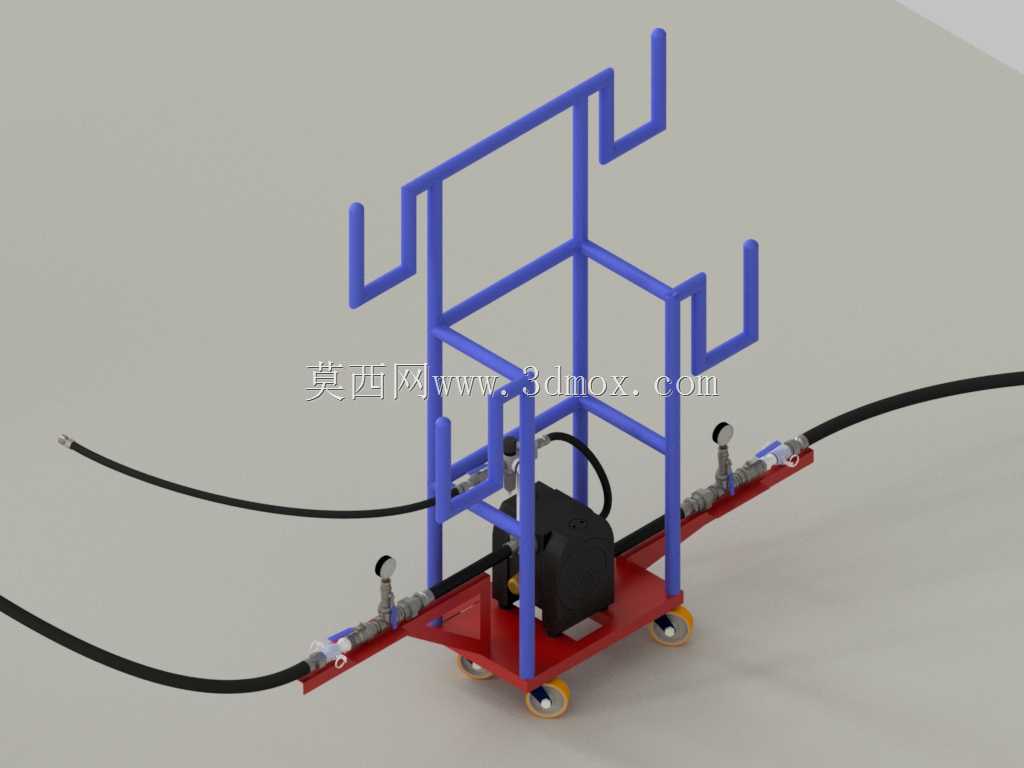

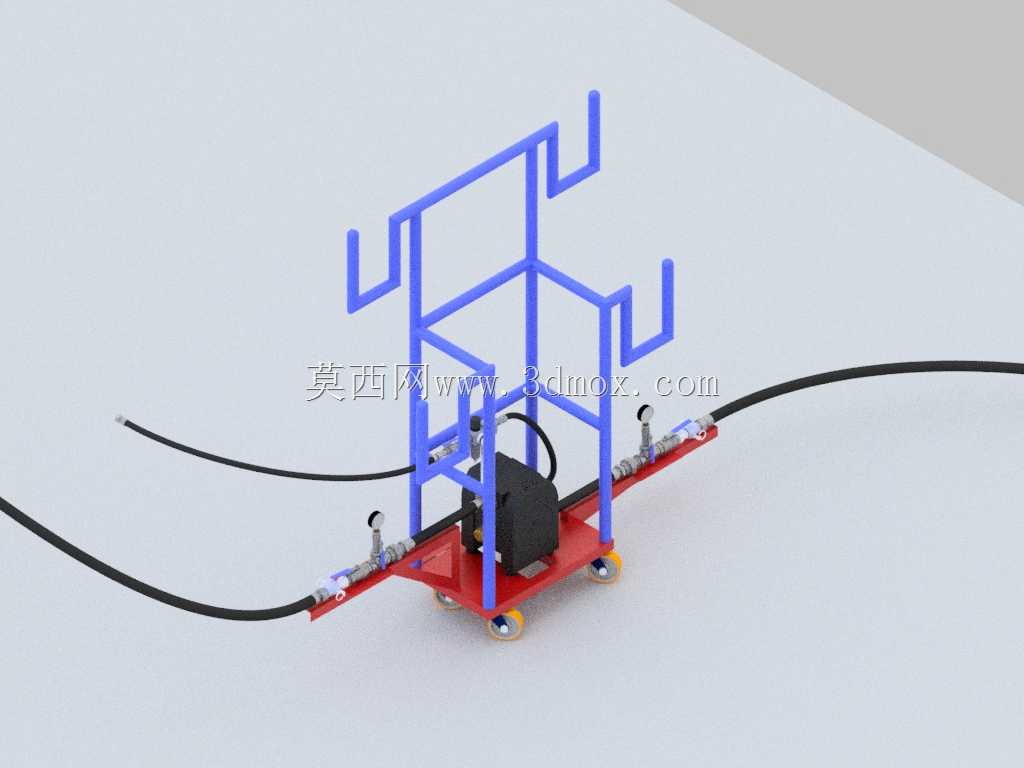

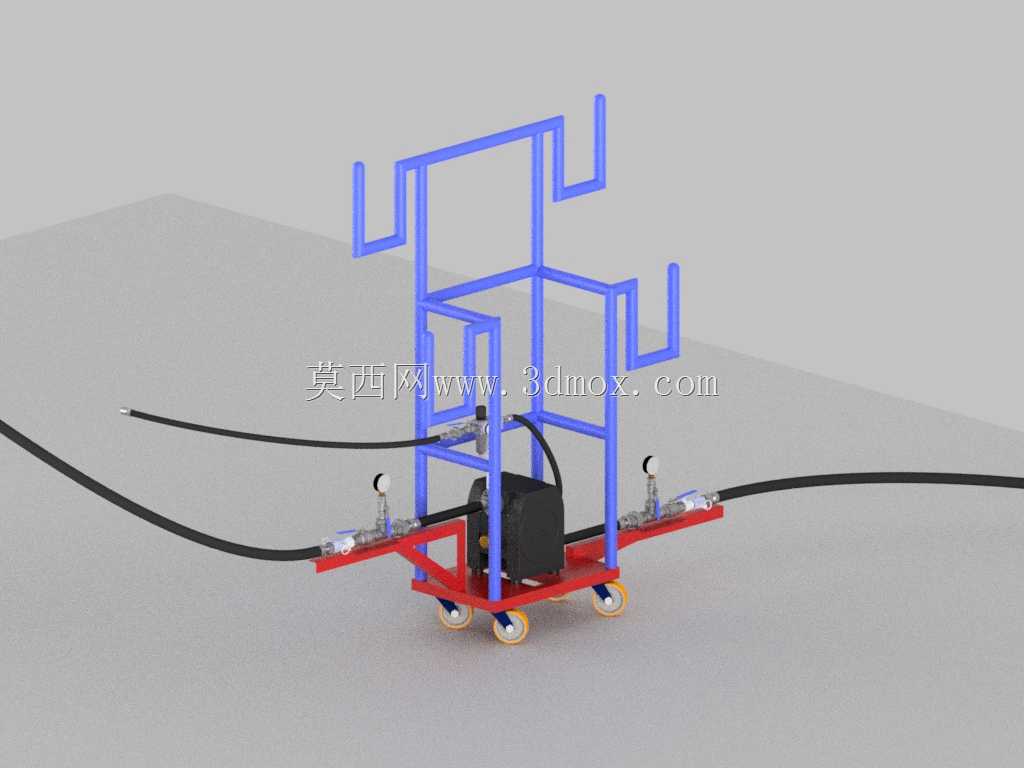

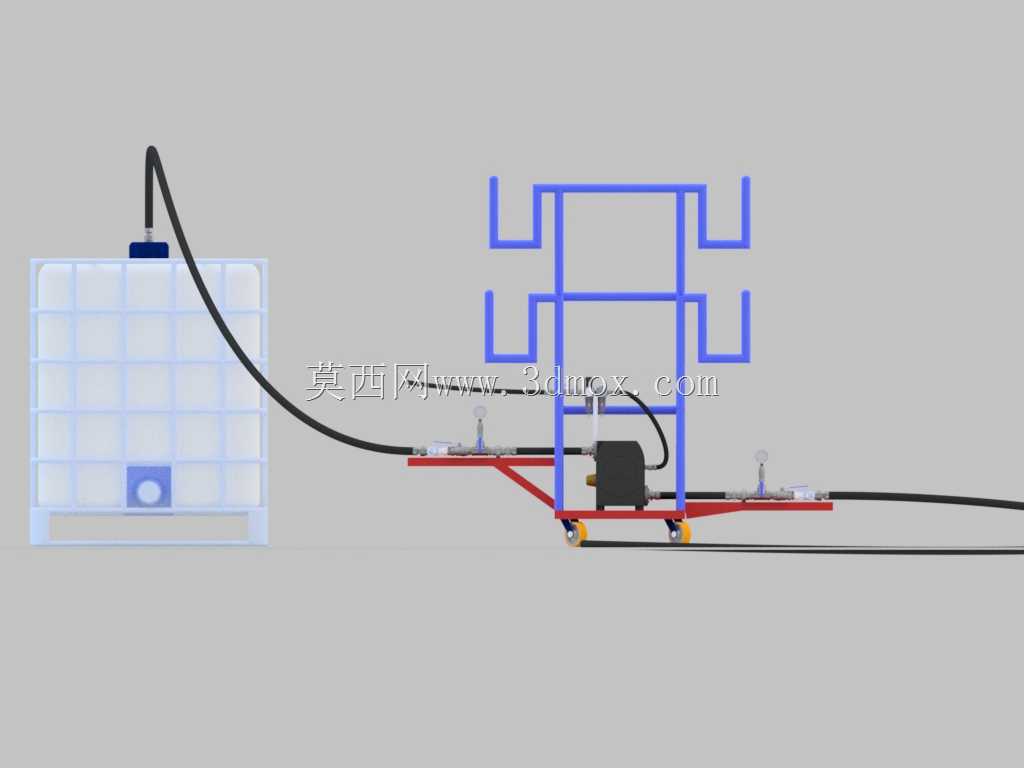

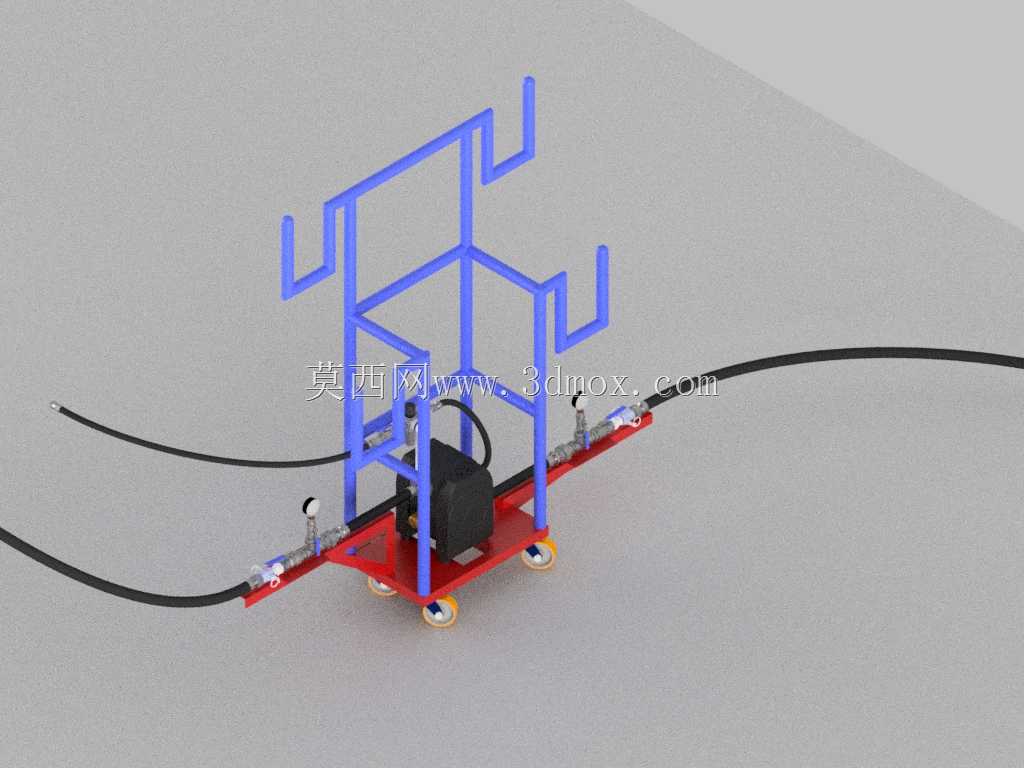

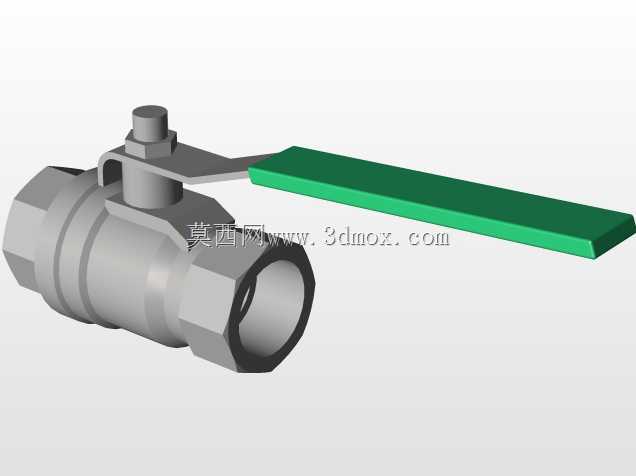

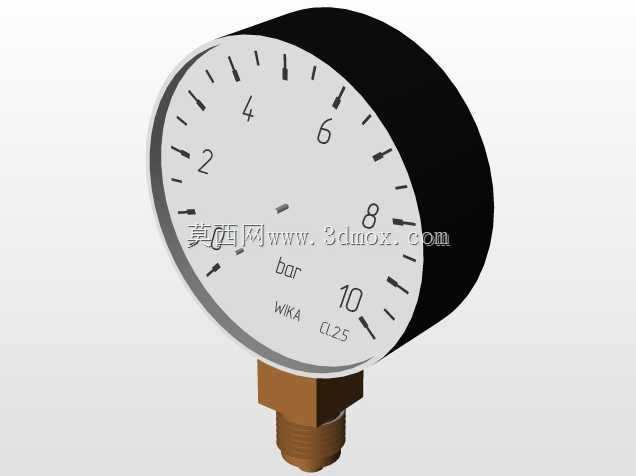

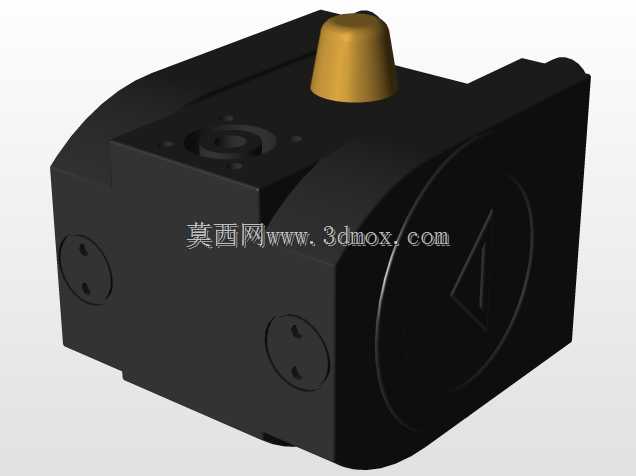

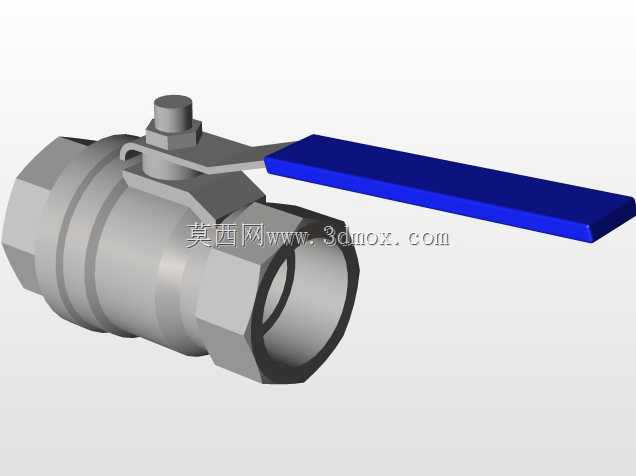

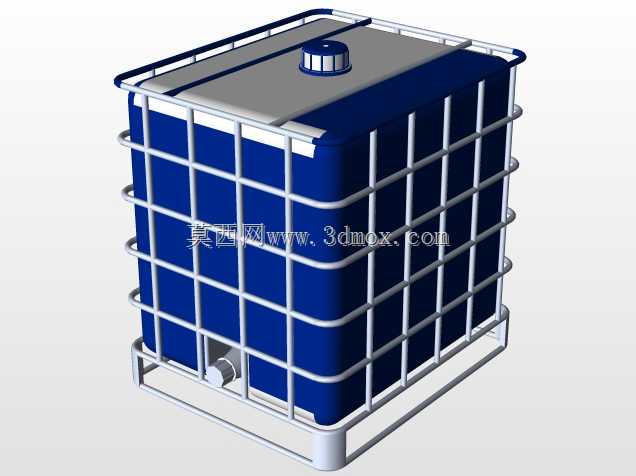

这款移动式流体输送气动泵，主要面向车间内多工位流体介质转运、设备流体加注、临时管路流体输送场景设计，解决固定泵组覆盖范围有限、跨工位流体转运动线长的实际生产痛点。整体采用推车式集成布局，底部搭载带刹车的万向脚轮，可在平整车间地面灵活推移，停靠作业时踩下刹车即可锁定位置，无需额外打地脚固定，适配临时作业点频繁切换的使用需求。上部蓝色方管焊接框架采用矩形截面型材拼焊而成，框架上部设置多组弯管成型的挂钩结构，可在设备闲置或转运过程中盘绕收纳进出流体软管，避免长软管拖地刮蹭、沾染油污，也能减少软管弯折死结导致的管路通径受损问题。下部红色安装底座为钢板折弯焊接结构，作为核心气动泵体的安装承载基准，泵体通过减震垫与底座连接，可降低气动泵运行时的振动传递，减少整机运行的共振异响。底座两侧沿长度方向伸出的管路段，集成了截止阀、压力表、快换接头组件，可同时对接两路输出管路，满足双工位同时供液的使用需求，压力表可实时显示输出管路压力，操作人员可根据作业需求通过调压阀调整输出压力，适配不同粘度流体、不同输送距离的压力要求。进出管路采用耐油橡胶软管连接，快换接头可实现管路的快速插拔对接，无需额外工具即可完成管路拆装，缩短作业准备时间。设计过程中充分考虑操作维护空间，泵体周边预留足够的手部操作空间，可方便完成日常滤芯更换、密封件检修等维护作业，框架与底座的焊接位置均做了倒角去毛刺处理，避免操作人员推移设备时被锐边划伤。整机的宽度控制在常规车间通道通行宽度范围内，可顺利通过车间常用的人行通道、设备间隔通道，上部框架的高度适配成年人站立操作的视线高度，无需弯腰即可观察压力表数值、操作阀门手柄。管路布局沿框架内侧排布，避免外部凸起结构在推移过程中刮蹭周边设备或工件，所有管路连接位置均预留密封安装位，可保证带压输送过程中的密封可靠性，减少流体渗漏风险。
