电力电缆施工用对夹式固定重钳结构

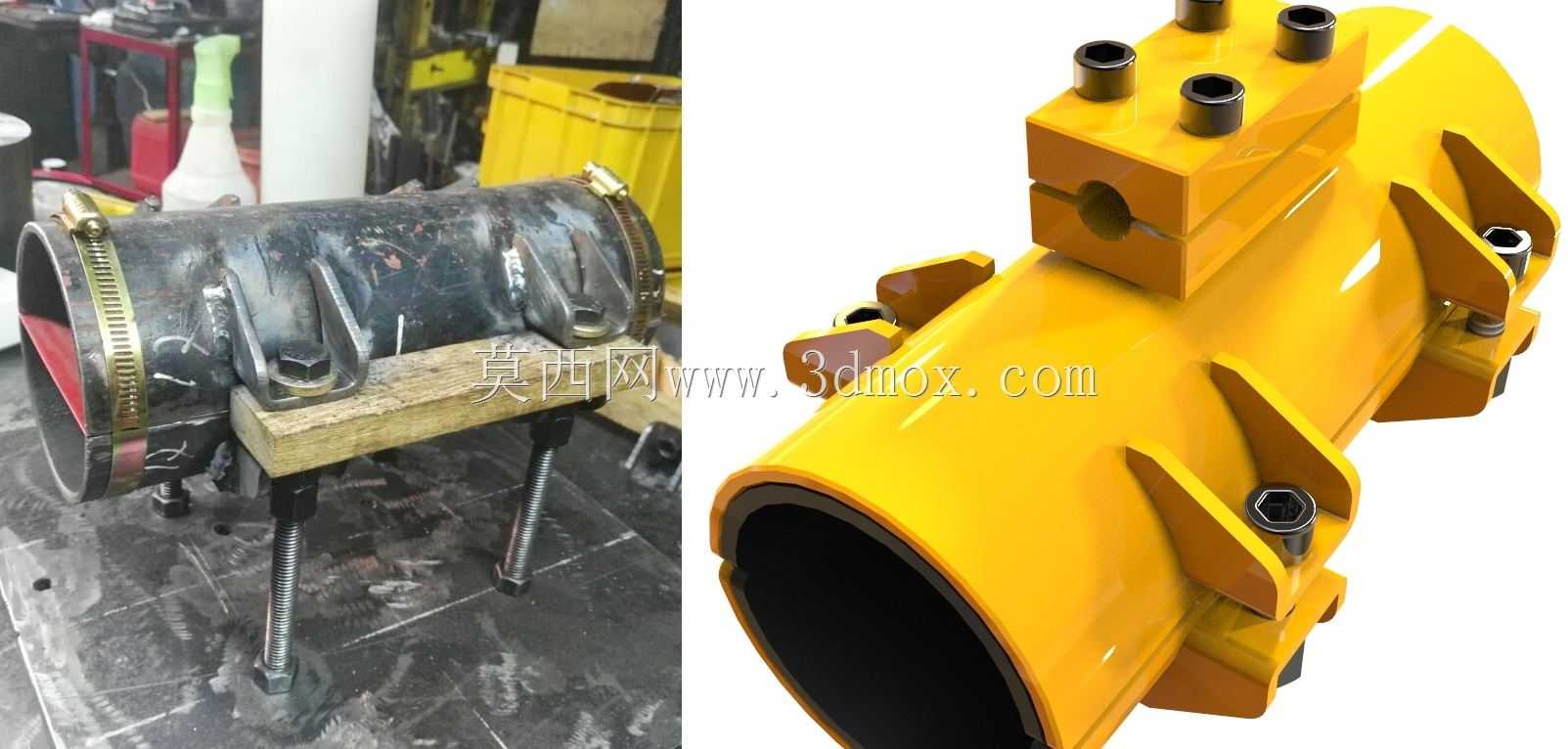

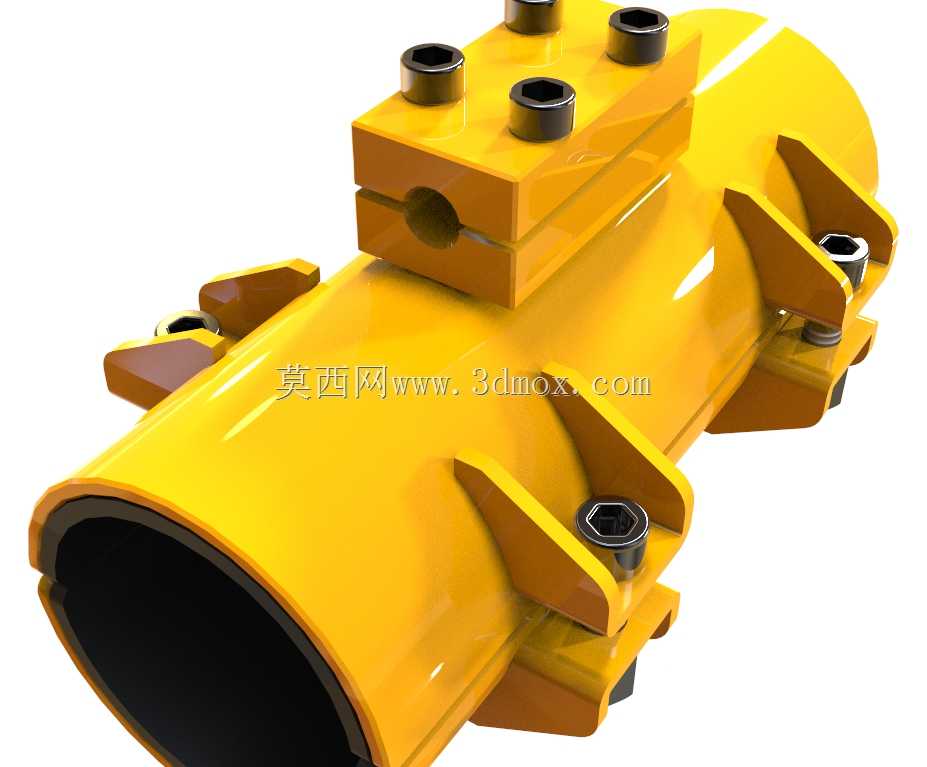

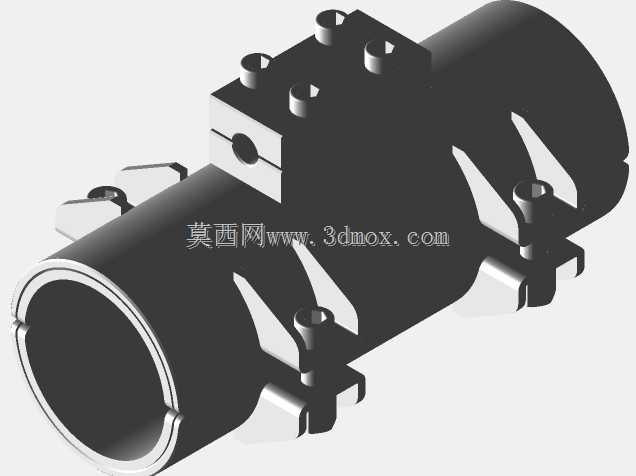

在城网改造、厂区电力敷设、井下线缆布设这类现场施工场景里，电缆就位后的临时固定与永久夹持一直是容易被忽略但直接影响施工安全的环节，这款对夹式重钳正是针对大截面电力电缆的夹持需求设计的结构。不同于常规的塑料扎带、薄铁皮抱箍，该结构采用上下对开的筒状基体，内侧弧度完全匹配对应规格电缆的外圆弧面，夹持时不会出现局部应力集中压伤电缆外护套的问题，现场实测夹持状态下护套接触压强均匀分布，不会出现长期夹持后护套变形开裂的隐患。上部的压紧块采用独立分体式设计，通过四颗内六角螺栓提供下压力，压紧块与上基体之间预留了微调间隙，即使电缆外径存在制造公差，也能通过螺栓进给量调整夹紧力，不会出现夹不紧或者过压的情况。基体两侧延伸出带安装孔的支耳，支耳上的内六角螺栓用于将整个重钳固定在安装支架、墙面预埋件或者桥架侧壁上，支耳的位置经过受力校核，夹持状态下螺栓承受的剪切力在8.8级螺栓的许用载荷范围内，即使电缆受外力拉扯、热胀冷缩产生轴向窜动，也不会出现支耳断裂或者螺栓滑脱的问题。设计时特意将压紧块的接触面做了微弧处理，和电缆上表面的贴合度达到90%以上，避免了线接触带来的护套切割风险，筒状基体的轴向长度经过优化，既保证足够的夹持摩擦力，又不会过多占用电缆敷设的空间，在狭窄的电缆井、排管出口位置安装时不会和相邻电缆产生干涉。现场安装时不需要特殊工装，只用常规内六角扳手就能完成紧固作业，先将下基体托在电缆下方，扣合上基体后预紧两侧的连接螺栓，再逐步拧紧上部压紧块的四颗螺栓，按对角顺序紧固就能保证受力均匀，不需要额外的扭矩校准工具，普通施工人员经过简单交底就能完成操作。结构的所有棱角都做了倒钝处理，安装过程中不会划伤施工人员或者电缆外皮，基体外部的加强筋既提升了整体结构刚度，又减少了材料用量，在保证夹持强度的前提下控制了整体重量，高空作业时单人就能完成搬运和安装，不需要额外的起重辅助。
