手动液压多路换向控制阀结构设计

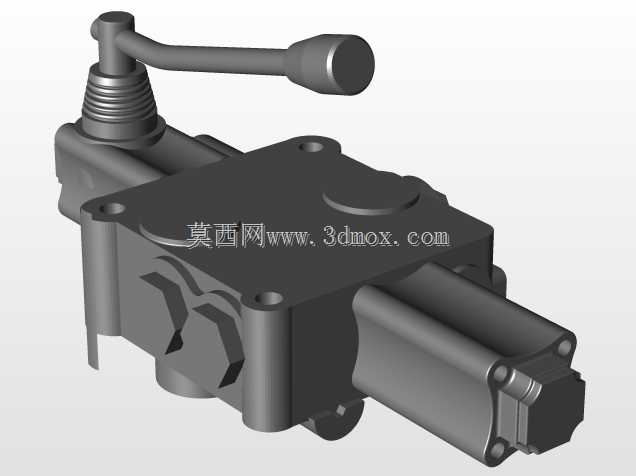

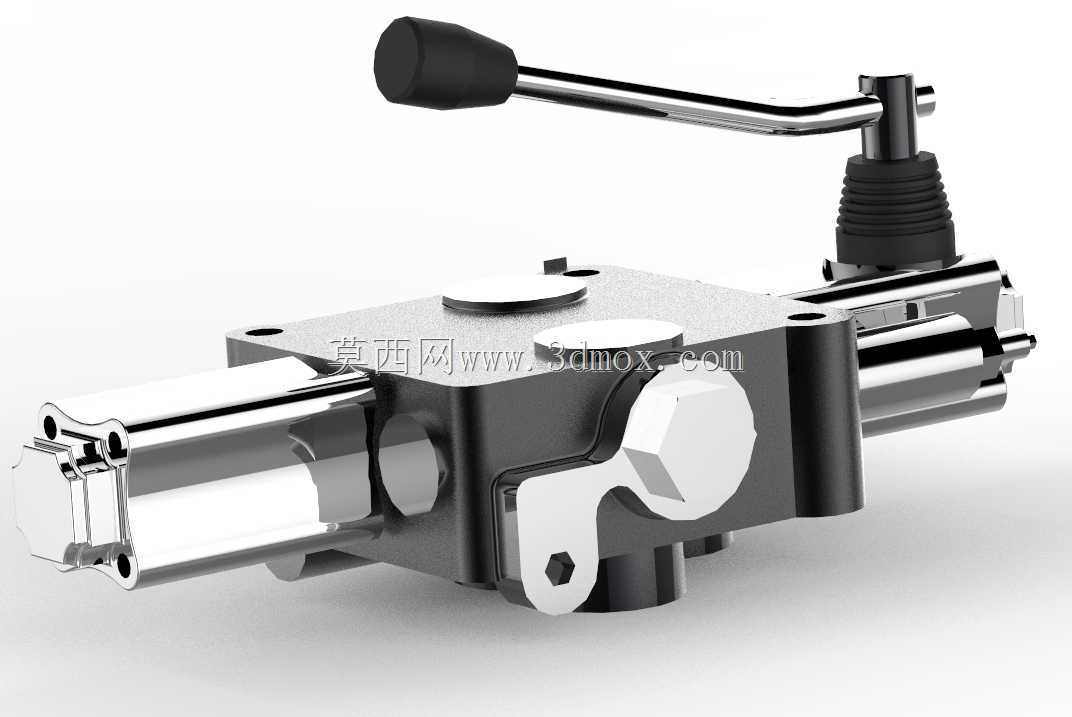

这款手动控制的液压换向元件，主要应用在中小型工程机械、农用作业装备、小型起重设备的液压回路中，作为执行元件动作切换的核心控制部件，负责控制液压油的通断、流向切换，以此驱动对应油缸、液压马达完成举升、转向、收放等指定动作。从结构设计来看，整体采用整体式铸铁阀体制备，主油道采用贯通式布局，进回油口设置在阀体下部，工作油口分布在阀体两侧，能够直接串联在系统主油路中，减少外接管路的连接节点，降低管路泄漏风险。操作端采用带橡胶防滑套的杠杆式手柄，手柄与阀芯连接位置设置波纹防尘套，能够阻挡作业环境中的粉尘、泥水进入阀芯配合间隙，避免阀芯卡滞，延长元件的野外作业使用寿命。阀芯与阀体的配合间隙控制在微米级，既保证阀芯换向动作的顺滑无卡滞，又能将内泄漏量控制在标准允许范围内，减少系统的容积损失。阀体侧面设置的定位钢珠机构，能够让手柄在换向到位后保持在指定工位，不需要操作人员持续施加作用力维持工位，降低长时间操作的劳动强度，同时也能避免作业过程中因振动导致阀芯移位引发的误动作。从安装边界来看，阀体底部的安装孔位采用标准间距设计，能够直接适配多数小型液压设备的阀组安装座，不需要额外制作过渡连接板；油口采用BSP标准管螺纹，能够和常规液压管路接头直接匹配，不需要额外转换接头。设计过程中优先考虑了野外作业的可靠性，所有外露金属部件都做了防锈镀层处理，手柄操作力经过匹配调校，即使在系统额定压力下，单人也能轻松完成换向操作，不需要额外助力机构。整体结构紧凑，在保证通流能力的前提下尽可能压缩了阀体的外形尺寸，适合安装在设备操作位附近的狭小空间内，操作人员不需要大幅度移动手臂就能完成操作，符合人机工程学的设计要求。在液压回路中，这款阀可以作为单联阀独立使用，也可以多片叠加组成多路阀组，同时控制多个执行元件的动作，适配不同设备的多动作控制需求，阀芯的中位机能采用常用的闭心式设计，中位时各油口封闭，能够保持执行元件的位置固定，不会出现负载自行沉降的问题。
