小型单缸二冲程动力装置结构设计

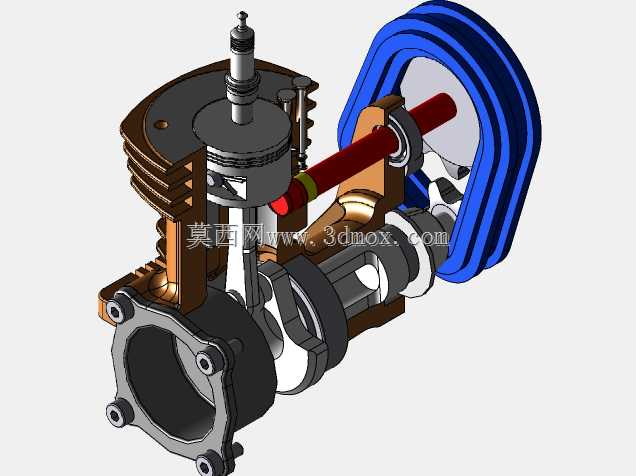

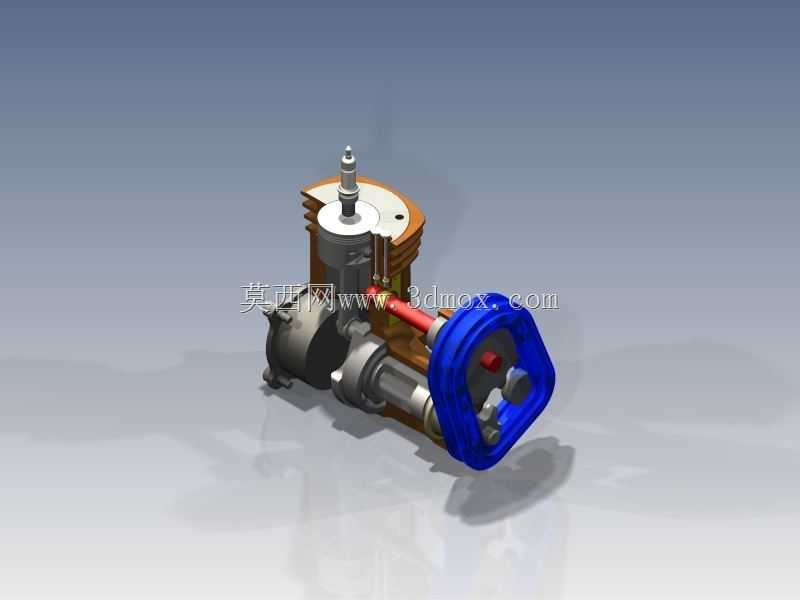

这类小型二冲程动力单元，常应用在便携园林机具、迷你航模动力、小型代步滑板车以及应急便携发电设备上，相比同排量四冲程机型，它的结构更紧凑，单位重量输出功率更高，能在狭小安装空间内提供稳定动力输出。从结构设计来看，整套动力单元采用一体化曲轴箱与缸体的衔接布局，缸体外侧布置散热鳍片，不需要额外复杂的水冷管路，依靠行驶或者作业时的迎面气流就能完成散热，大幅降低了整机的附属结构重量。曲轴端集成的手拉启动轮采用蓝色高强度工程塑料材质，既满足启动时的扭矩承受要求，又能控制旋转件的转动惯量，避免启动过程中出现过大的反向冲击力。火花塞垂直布置在缸头顶部，点火位置正对燃烧室中心，能让混合气在燃烧室内实现更均匀的火焰传播，减少爆震风险。进气道与扫气通道集成在曲轴箱侧壁，利用活塞上下运动的压差完成换气过程，省去了复杂的配气机构，运动部件数量更少，日常维护的拆解难度更低。安装边界方面，曲轴箱底部预留了两个对称的安装支耳，支耳上的安装孔位间距适配多数小型机具的通用安装架，不需要额外制作转接支架就能完成固定；输出轴端伸出曲轴箱的长度控制在合理范围，配套的连接法兰能直接对接链轮、皮带轮或者螺旋桨连接座，适配不同终端设备的动力输入需求。设计过程中重点考量了运动件的动平衡，曲轴配重块与活塞、连杆的质量经过匹配计算，高转速运转时的整机振动控制在可接受范围，不需要额外加装大尺寸减震块就能满足手持类设备的使用要求。缸体与曲轴箱的结合面采用平面密封设计，配合耐油密封垫就能实现曲轴箱的压力密封，避免扫气过程中出现压力泄漏影响动力输出。燃油供给接口布置在缸体侧面靠近进气道的位置，能借助进气负压完成燃油抽吸，不需要额外加装燃油泵，进一步简化了外围附属管路的布置。整套结构的所有外露部件都做了圆角过渡处理，避免安装维护过程中出现尖锐边角划伤操作人员的情况，散热鳍片的间距经过优化，既保证足够的散热面积，又不会因为鳍片过密导致杂草、灰尘堵塞影响散热效率。
