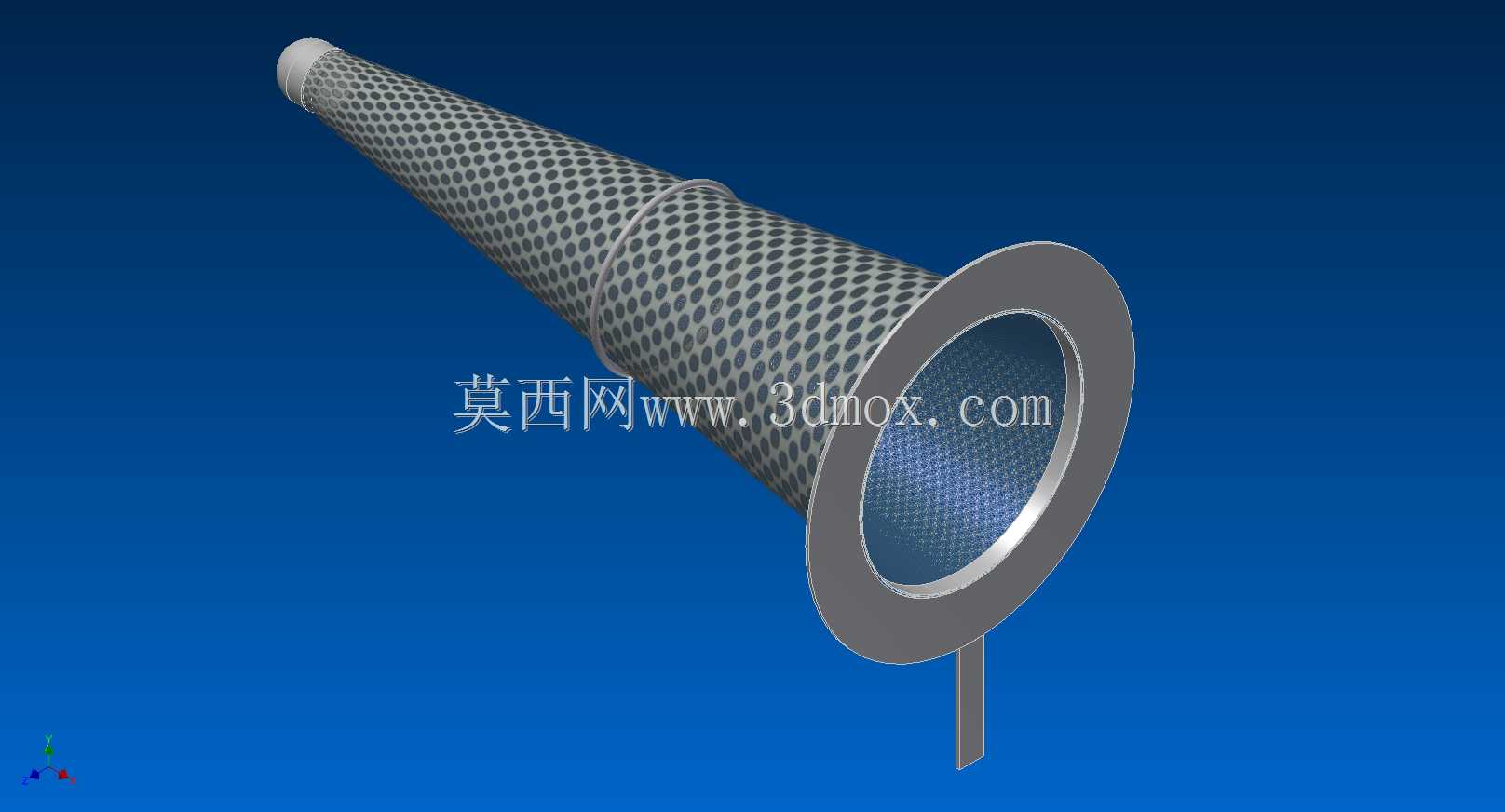

带法兰安装边锥形冲孔过滤构件

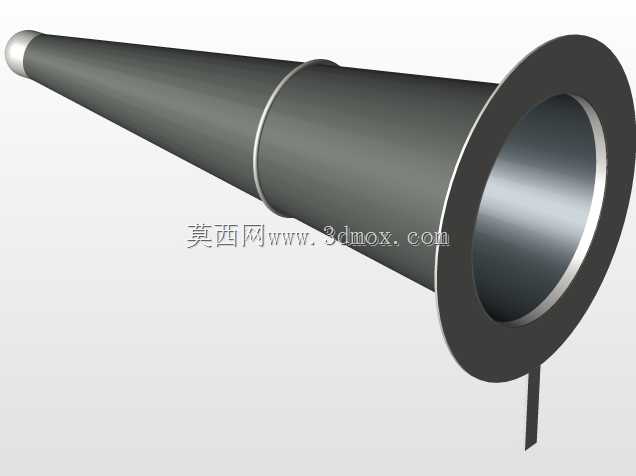

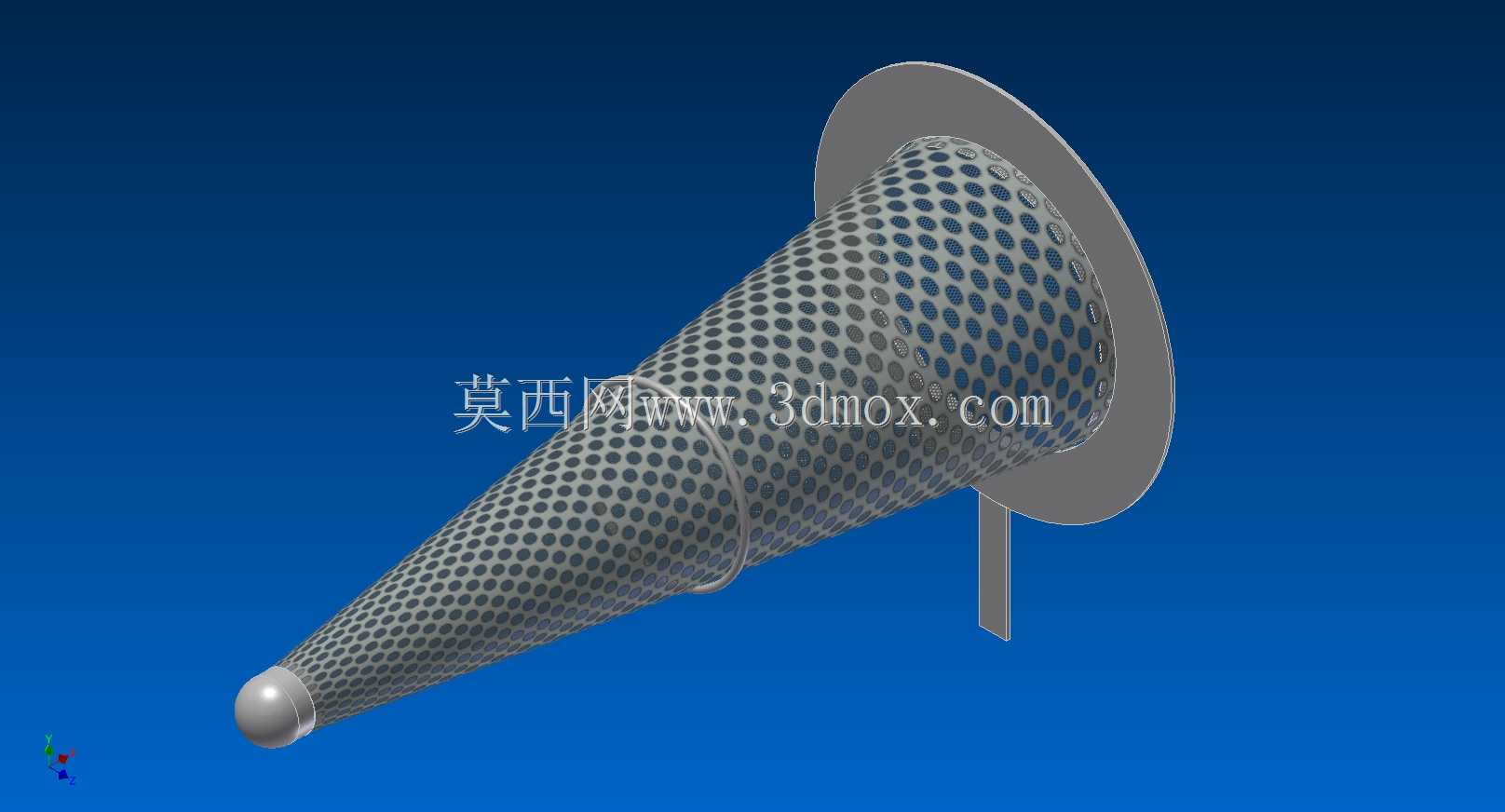

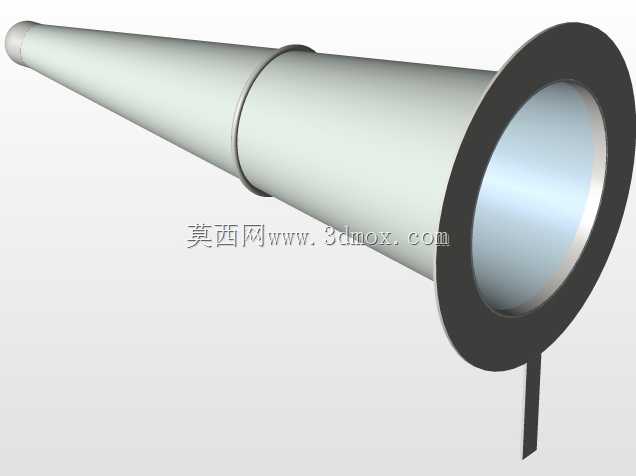

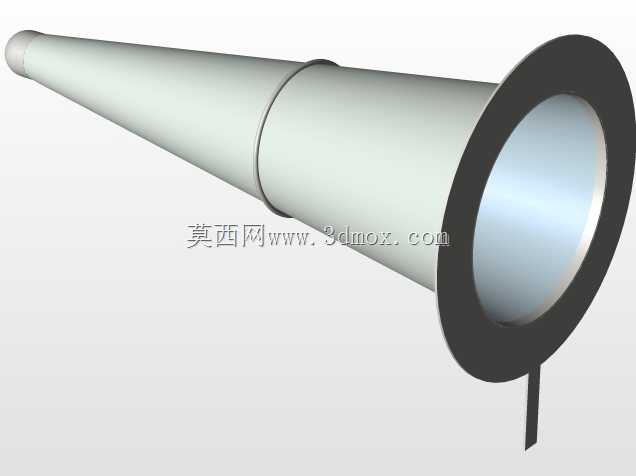

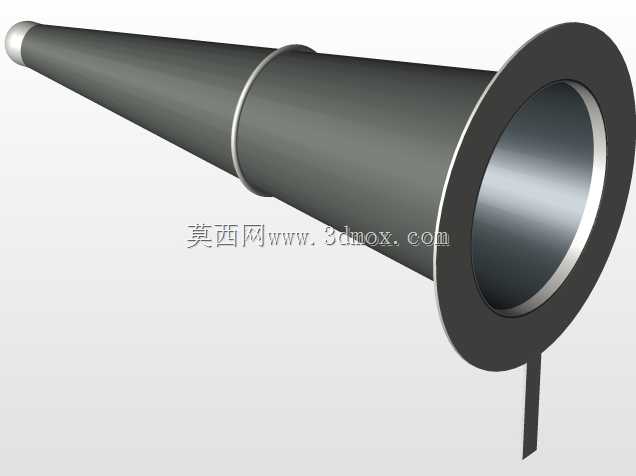

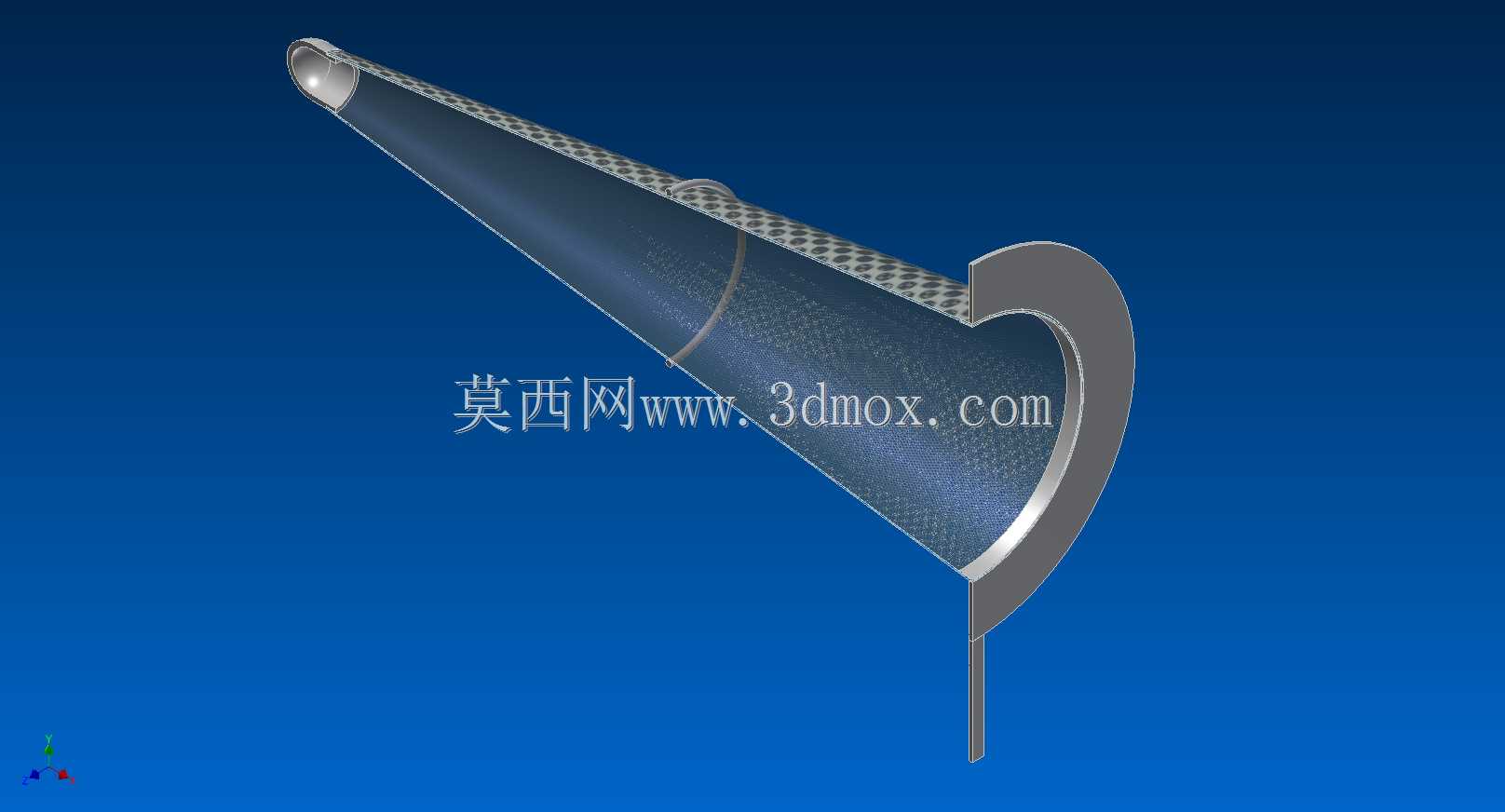

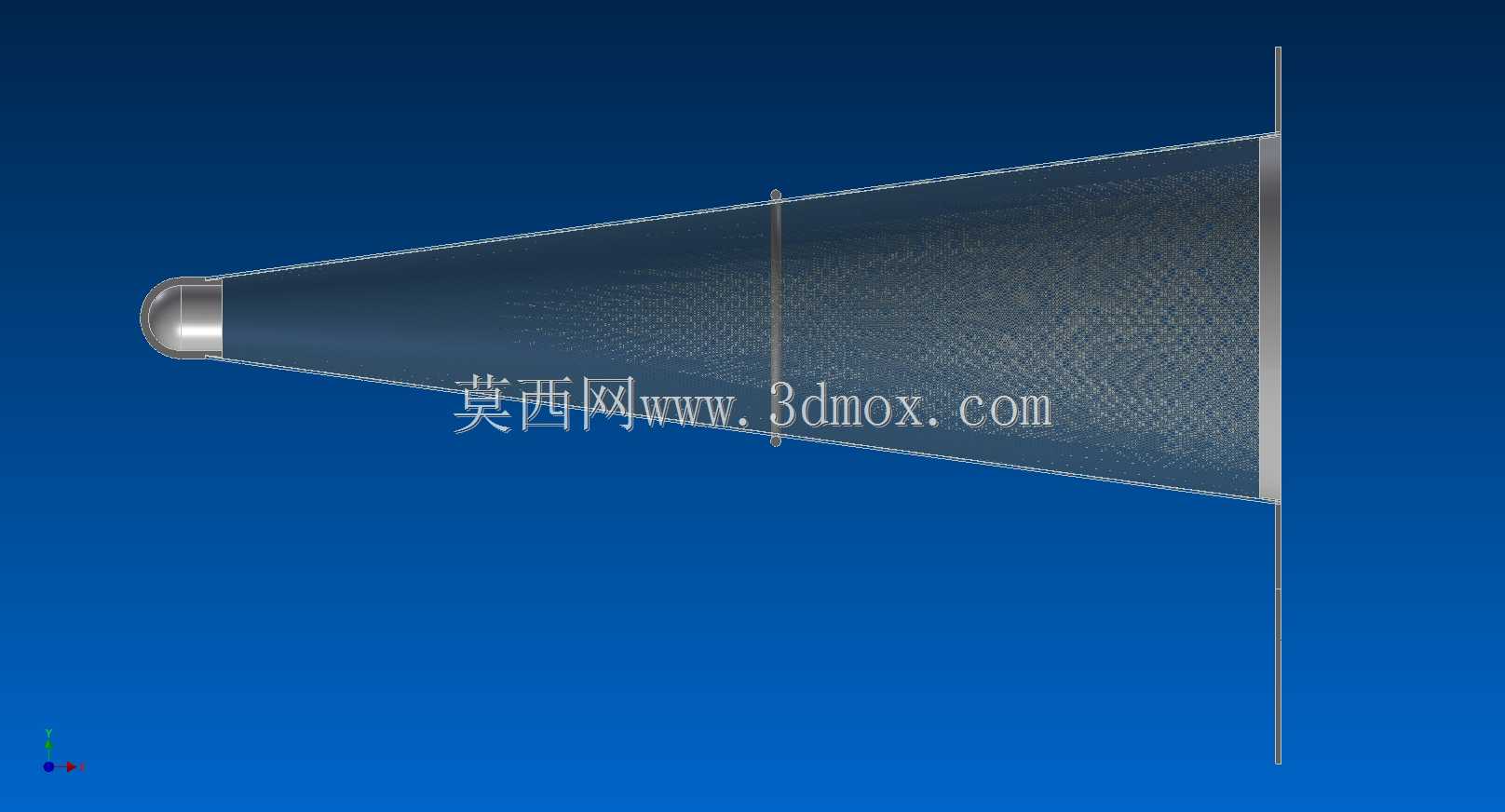

这类锥形过滤构件常被布置在流体输送管路的入口端、罐体排污口或者泵组吸入口位置，相比平面滤网，锥状结构能在相同通径下提供更大的有效过滤面积，降低流体经过时的局部阻力损失，同时被拦截的杂质会顺着锥面滑落到锥底位置，不会大面积贴附在滤网表面造成快速堵孔，能有效延长单次清理的间隔周期，减少运维过程中的拆装频次。构件顶端设计有外翻的法兰式安装边，安装时可以直接夹在配对管路法兰的密封面之间，不需要额外设计定制的安装固定支架，安装边的平面度公差控制在0.1mm以内，能保证和标准法兰密封垫完全贴合，避免出现流体旁漏的问题。锥身整体采用等锥度设计，锥角控制在15度左右，这个角度是经过多轮流体仿真验证的，既保证杂质能顺利沿锥面滑落，又不会因为锥度过大造成整体轴向尺寸过长，占用过多的管路安装空间。锥身表面布满均匀排布的圆形冲孔，孔间距和孔径的比值控制在1.5倍，既保证滤网的整体结构强度，不会在流体压差作用下出现网面变形塌陷，又能最大化开孔率，保证流体的通流效率。锥底位置设计有圆弧封闭端，相比尖底结构，圆弧端能避免应力集中，在承受流体正向冲击或者反向冲洗压力时，不会出现焊缝开裂或者结构破损的问题，同时圆弧面也能让沉积的杂质在反向冲洗时更容易被带出，不会在锥底形成残留死角。锥身外侧还设计有一圈环形加强筋，位置选在锥身总长度的三分之一处，也就是流体冲击载荷最大的位置，能有效提升锥身的径向刚度，即使在高压差工况下，锥身也不会出现径向变形，避免和周边管路构件发生干涉。安装时需要注意，锥尖方向要和流体流动方向保持一致，不能反向安装，否则会造成杂质直接堆积在安装边位置，快速堵塞通流截面，同时要保证安装边和配对法兰的同轴度偏差不超过2mm，避免锥身和管道内壁发生剐蹭，破坏冲孔网面的防腐镀层。这类过滤构件适配多种流体工况，不管是水基介质、轻度腐蚀性的化工流体还是含少量固体颗粒的浆料输送，都能通过更换不同冲孔孔径、不同基材的锥身来适配过滤精度要求，常规工况下选用304不锈钢基材就能满足防锈和强度要求，有强腐蚀需求的场景可以更换316L或者衬塑材质的构件。
