石油钻采用环形防喷器结构设计

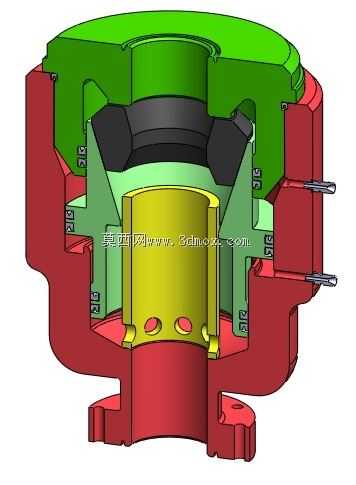

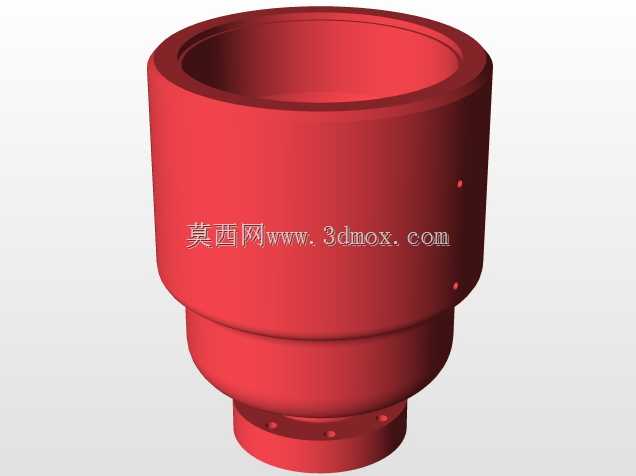

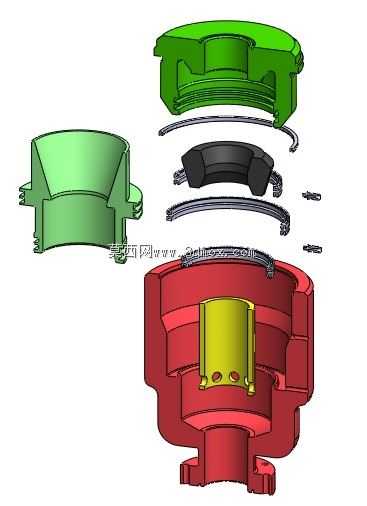

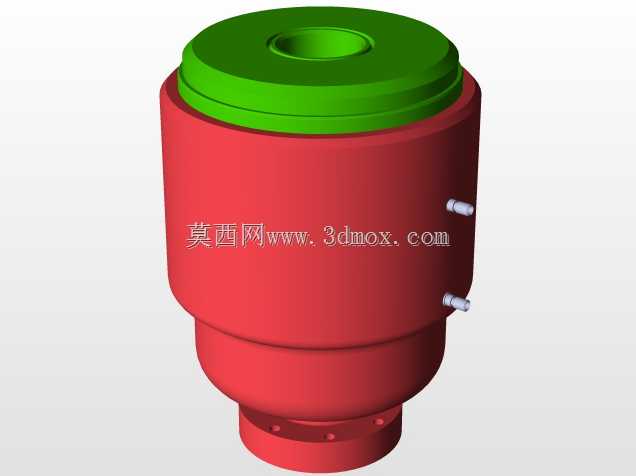

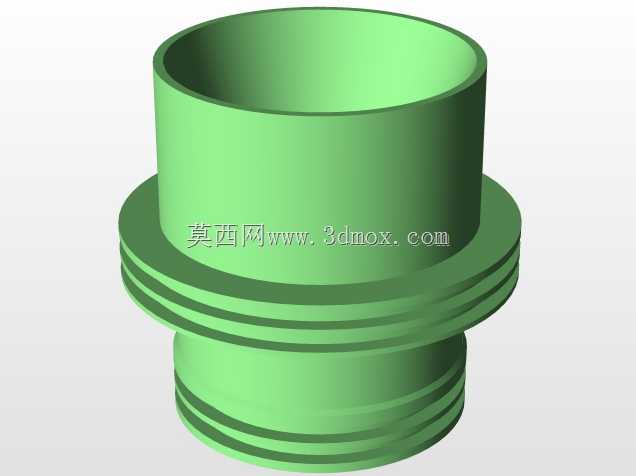

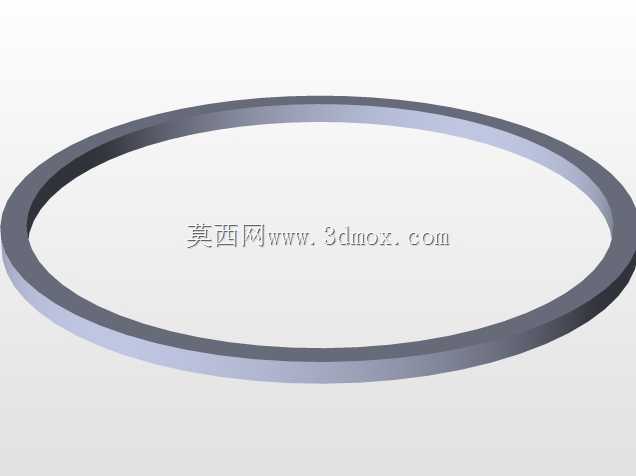

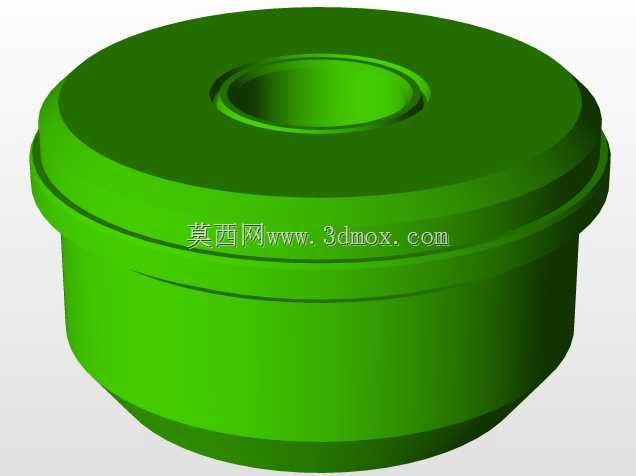

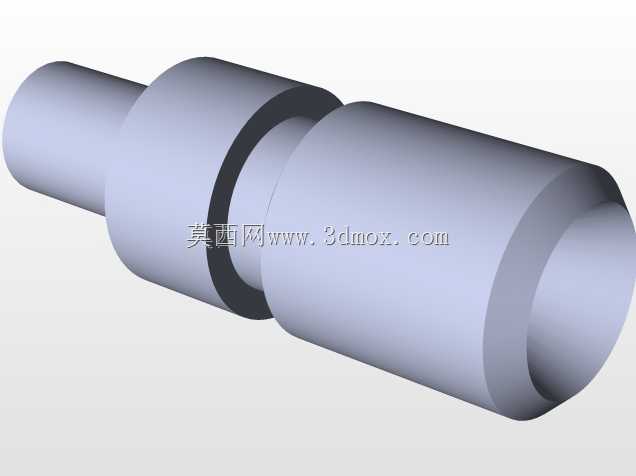

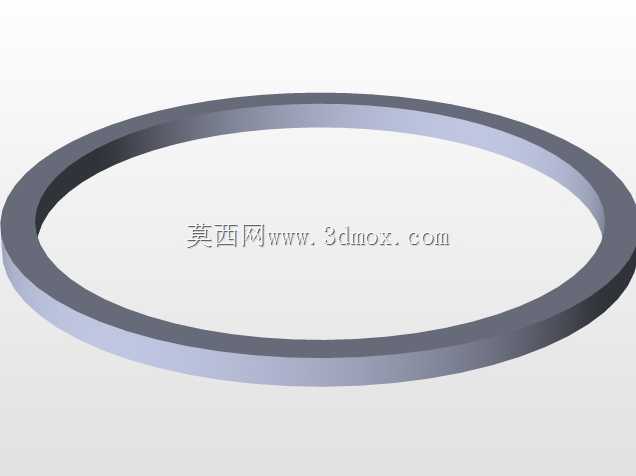

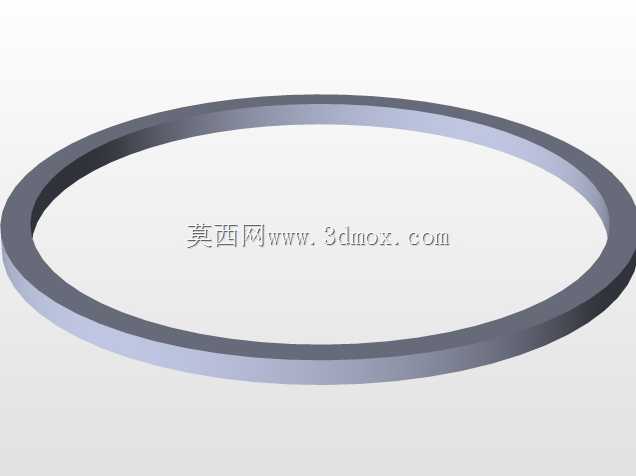

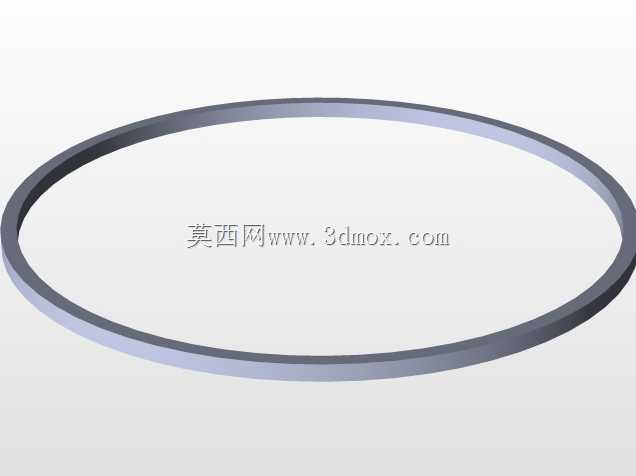

在油气钻井、修井作业现场，井口防喷装置是管控井筒压力、规避井喷风险的核心井控屏障，这款环形防喷器的结构设计，完全围绕现场高压密封、快速关井的实际作业需求展开。从剖面结构能看到，整体采用上下壳体对接的承载结构，红色部分为合金结构钢锻造的主壳体，承担井筒内高压流体的全部载荷，壳体外侧预留的螺栓孔位用于和井口四通、下部防喷器组的法兰面对接，安装时需保证法兰密封槽的同轴度偏差不超过0.2mm，避免高压工况下出现密封渗漏。内部绿色部分为环形胶芯的支撑推挤结构，黑色的弹性胶芯是核心密封元件，当需要封闭井口时，液压油通入壳体与活塞之间的油腔，推动浅绿色的活塞组件向上移动，均匀推挤环形胶芯向中心收缩，既可以完全封闭空井筒，也能在钻具、油管存在的情况下实现环空密封，密封承压能力可匹配常规钻井作业的压力等级。中间黄色的导向套结构，用于在胶芯收缩、复位过程中提供径向导向，避免胶芯受偏载出现局部磨损，延长胶芯的使用寿命，导向套上开设的通油孔可平衡内部腔室压力，防止活塞运动过程中出现憋卡问题。设计过程中，壳体的壁厚按照高压容器强度计算标准完成校核，所有流道转角处均做圆角过渡处理，降低应力集中系数，壳体外侧的液压油接口采用标准液压管螺纹，可直接对接现场的井控液压管线，无需额外加工转换接头。这类防喷器通常安装在井口防喷器组的最上端，作业过程中可在起下钻、测井、空井筒等多种工况下实现快速关井，配合闸板防喷器可形成多级井控密封屏障，是陆上、海上油气钻修井作业中不可或缺的井口安全设备。建模时所有配合面均按照实际装配公差设置间隙，胶芯的收缩行程完全匹配现场液压系统的工作行程，可直接用于结构校核、井控设备培训课件制作以及新入行设计人员的结构参考。
