黄铜材质飞溅水安全泄压阀结构

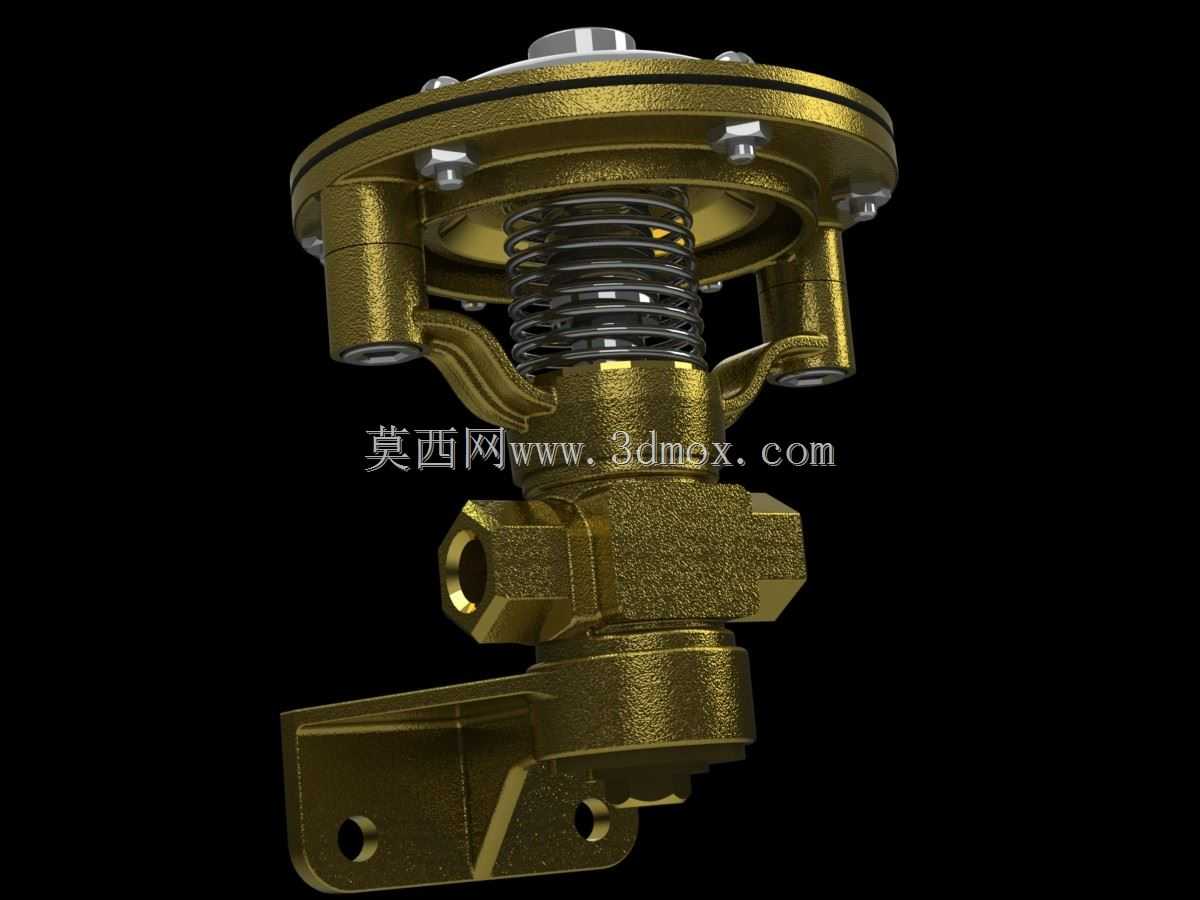

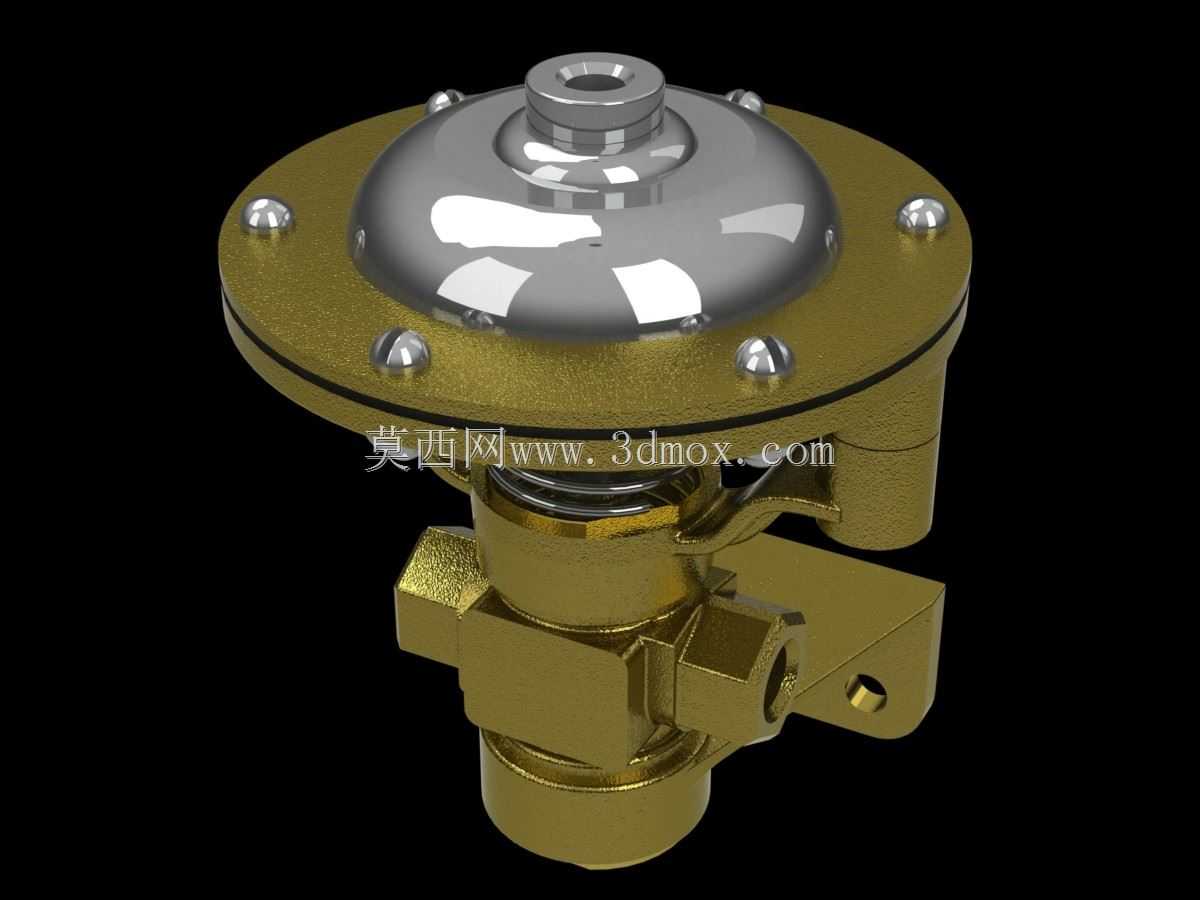

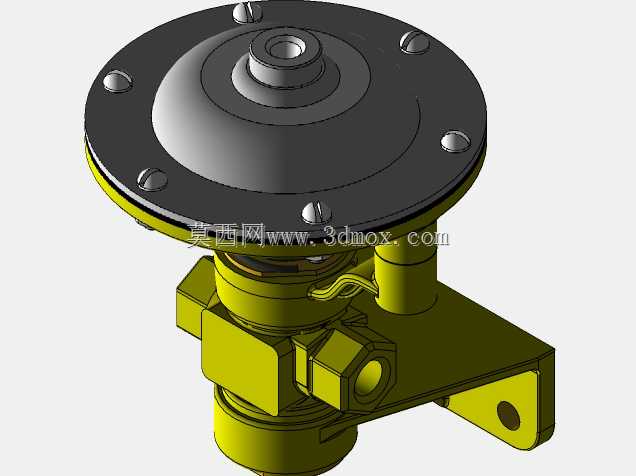

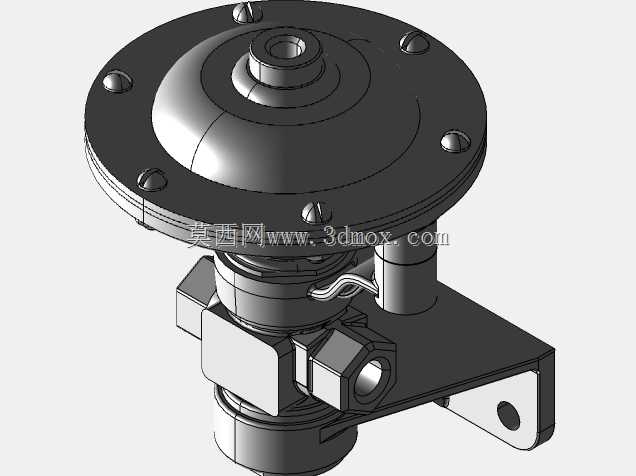

这款飞溅水安全阀主要应用在小型供水回路、水暖换热终端、净水设备出水端这类存在瞬时压力波动的管路场景中，核心作用是当管路内部水压超过设定阈值时，快速开启泄流通道，将超压的水体定向导出，避免管路、连接接头或者后端承压器件因为水压骤升出现爆裂、渗漏的问题，和普通溢流阀不同的是，这类阀件在泄流时会通过自身结构约束水流飞溅方向，不会出现泄流时水柱四散喷溅打湿周边电气元件或者装饰面的情况。从结构设计来看，整体采用黄铜作为主体壳体材质，一方面是黄铜的铸造流动性好，能够成型复杂的流道结构，另一方面黄铜在水环境下的抗锈蚀表现稳定，长期接触冷热水也不容易出现结垢卡滞的问题，上部的膜片压合结构通过周向均匀布置的螺栓锁紧，能够保证膜片周边的密封压力均匀，不会出现局部密封失效导致的压力设定值漂移。内部的弹簧刚度经过匹配计算，对应日常民用供水系统常见的超压区间，当膜片下方感受到的水压超过弹簧预紧力时，阀杆会带动密封塞向上抬升，打通阀体侧面的泄流通孔，水流顺着阀体预设的导流结构向固定方向排出，不会出现无规则飞溅；当管路压力回落至安全区间后，弹簧会推动阀杆复位，切断泄流通道，整个动作过程不需要额外的电气控制，完全依靠水力和弹簧力的平衡实现自动启闭。安装层面，阀体下部自带一体成型的安装支架，支架上预留了两个固定安装孔，能够直接通过螺栓将阀件固定在墙面或者设备机架的预设安装位上，不需要额外制作安装转接件，阀体的进出水接口采用内螺纹结构，和常规水暖管路的标准外螺纹接头直接匹配，安装时不需要特殊工装，普通管钳配合生料带就能完成密封连接，整体安装占用的空间紧凑，上部的弹簧腔和膜片结构外径控制在合理范围，不会和周边并排布置的其他管路、阀件产生安装干涉。设计过程中特意将泄流口的朝向做了限位结构，避免安装后泄流口朝向电气部件或者人员操作位，同时上部的调节端做了压合封边，非专业维护人员无法随意调整弹簧预紧力，也就避免了私自调整导致泄压阈值偏离设计值的安全隐患，膜片采用耐温橡胶材质，能够适配常规冷热水供水的温度范围，不会因为短期接触高温热水出现硬化开裂，阀杆和阀体之间的导向段做了间隙配合优化，既保证阀杆上下动作顺畅无卡滞，又不会因为间隙过大导致正常工作状态下出现渗漏。
