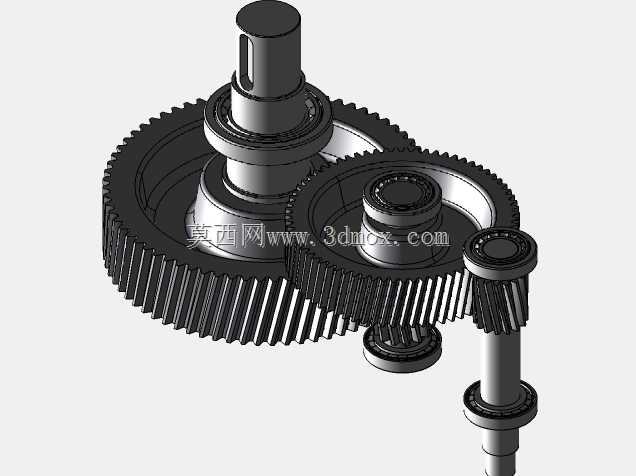

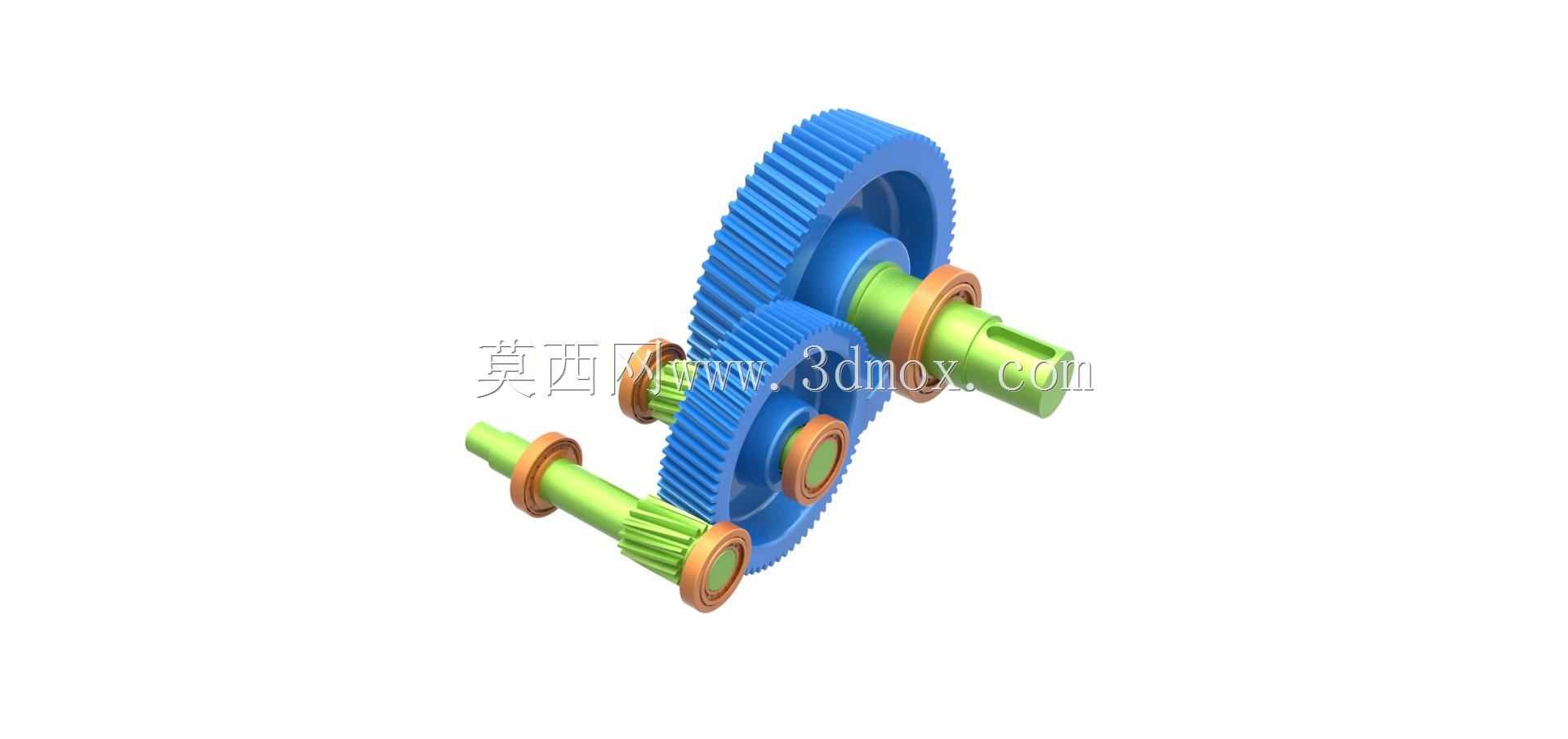

这套平行轴齿轮变速结构,常配套在中小功率的动力传输场景中,比如轻工输送线的动力端、小型农用机具的动力输出段、台式加工设备的主轴调速单元里,承担转速匹配、扭矩放大的核心作用。从实际装配逻辑来看,两根平行布置的传动轴各自承载不同齿数的圆柱齿轮,通过齿轮副的啮合传动,实现输入与输出端的转速、扭矩转换,输入端的小齿数齿轮与输出端的大齿数齿轮啮合时,可完成降速增扭,适配需要大输出扭矩的作业工况,反过来布置则能实现升速传动,匹配高转速作业需求。设计过程中首先要确认轴系的安装跨距,两根轴的中心距需要严格匹配齿轮的啮合侧隙要求,避免侧隙过大导致传动冲击、噪音超标,或是侧隙过小出现卡滞、齿面异常磨损的问题。轴上的台阶结构是为了给齿轮、定位衬套提供轴向安装基准,衬套采用铜质材质,既可以减少齿轮端面与轴肩的摩擦损耗,也能吸收传动过程中的微小轴向窜动,保证齿轮啮合的重合度稳定。齿轮的齿宽参数需要结合传递的额定扭矩核算,齿面接触强度、齿根弯曲强度都要匹配对应工况的载荷冲击系数,比如用在有频繁启停的输送设备上,还要额外预留1.2到1.5倍的载荷裕度,避免断齿失效。安装边界上,轴的两端伸出段需要匹配对应的轴承座安装位,伸出轴的轴径公差要符合配合要求,保证与外部联轴器、带轮的装配同轴度,整个变速组件的外轮廓尺寸要适配安装腔体的内部空间,齿轮齿顶与腔体内壁要预留足够的安全间隙,避免运转过程中出现剐蹭。实际应用中,这类定轴式齿轮变速结构传动效率高,结构可靠性强,维护成本低,不需要复杂的控制单元就能实现固定速比的动力转换,在很多不需要无级调速的固定工况设备上应用十分广泛。建模过程中对齿轮的渐开线齿形做了准确还原,轴上的定位槽、衬套的安装位都按照实际装配关系做了对应结构,能直接用于装配干涉校验、工况模拟演示,也可以作为同类变速结构设计的参考原型,帮助设计人员快速核对轴系布置、齿轮啮合的相关参数合理性,减少前期方案设计的重复建模工作量。
- 上一篇:创意反重力概念多功能移动载具
- 下一篇:低躺式三轮休闲代步骑行装置结构设计
- 全部评论(0)
- 模板大小 6.28 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering
- 软件分类 变速器
