三爪颚式拉拔器维修拆卸工具结构

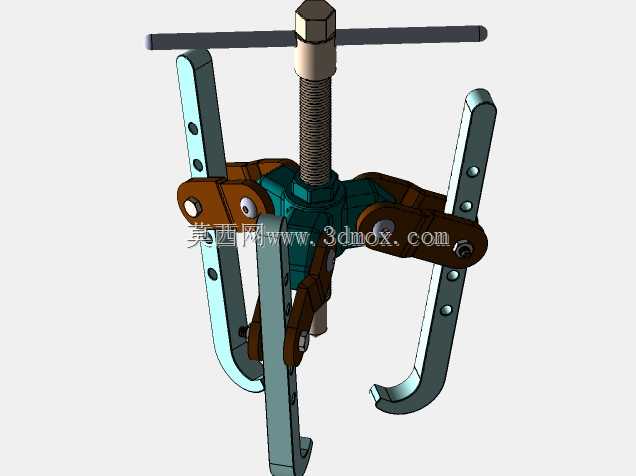

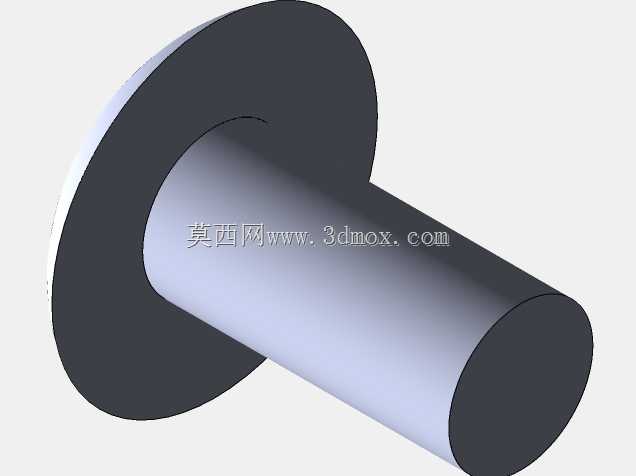

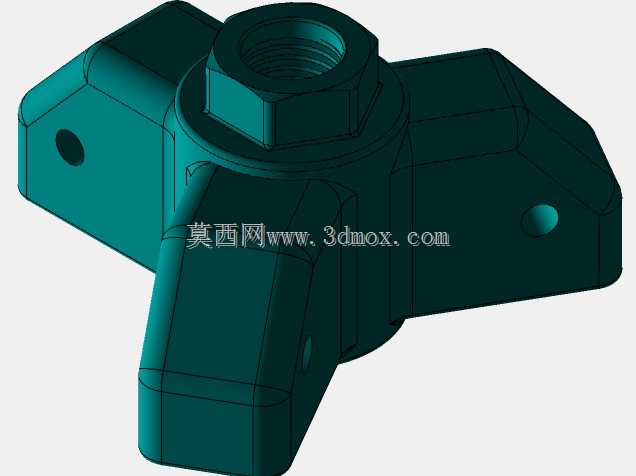

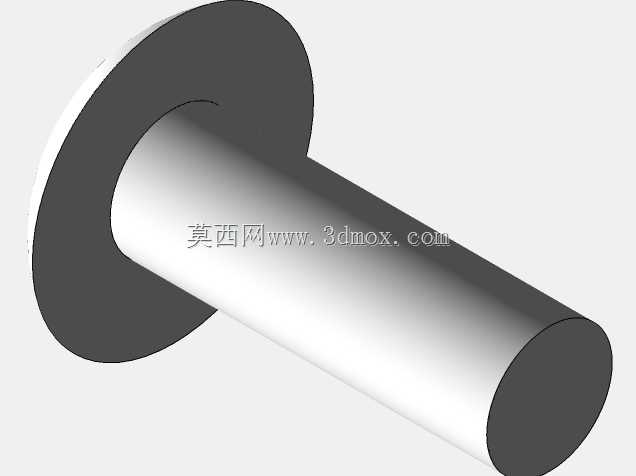

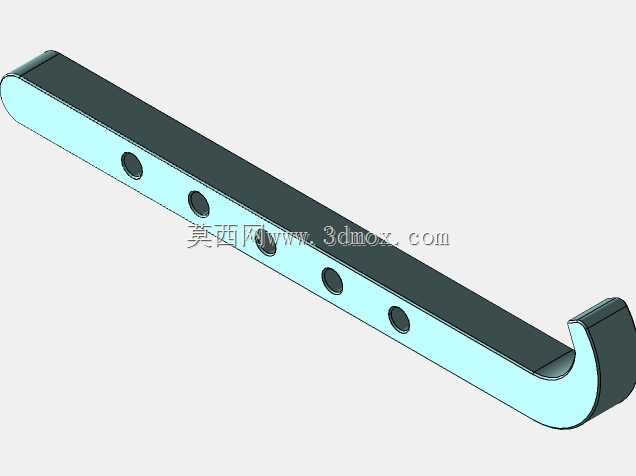

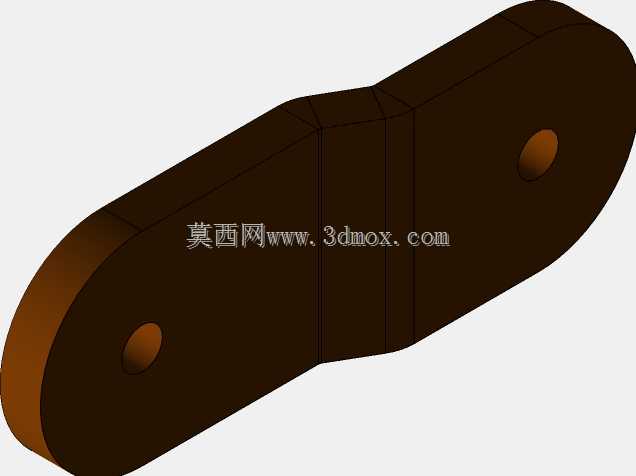

在设备运维与机械维修场景中，过盈配合零部件的拆卸一直是一线作业的高频难点，过盈装配的齿轮、皮带轮、轴承、轮毂类零件，若采用撬棍敲击、蛮力撬动的方式，极易造成零件配合面损伤、轴端变形，甚至直接导致核心零部件报废，额外增加维修成本与停机时长，颚式三爪拉拔器正是针对这类作业需求设计的手动拆卸工装。这款拉拔器采用对称三爪布局，作业时三个勾爪可同步卡合在待拆卸零件的受力端面，中心顶丝对准待拆卸轴的轴心位置，通过转动顶部的加力杆驱动中心螺杆进给，依靠螺杆的轴向推力反向带动勾爪将过盈配合的零件平稳拉出，整个施力过程沿轴的轴向均匀传递，不会对轴件和被拆零件产生径向的偏载力，能最大程度保护配合面不受损伤。从结构设计来看，三个勾爪采用铰接式连接结构，可根据待拆卸零件的外径尺寸调整开合角度，适配不同直径的零件拆卸需求，勾爪的勾边做了加厚处理，避免受力时出现勾爪变形、滑脱的风险，铰接部位的销轴采用间隙配合设计，长期使用磨损后可快速更换销轴，无需整体报废工装。中心螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，传动过程中更耐磨，能承受大扭矩下的轴向推力，螺杆顶部设计了贯穿的加力杆插孔，可根据所需拉力大小更换不同长度的加力杆，适配不同过盈量的拆卸需求。在实际作业的安装边界上，这款拉拔器的勾爪有效勾合深度覆盖常规中小型传动件的轮毂厚度，中心螺杆的有效行程满足多数常规过盈配合件的拆卸拉出距离，作业时需保证三个勾爪均匀卡合在零件的同一圆周端面，顶丝与轴端中心孔对正，避免偏载导致勾爪滑脱或零件受力不均断裂。不同于液压拉马的笨重与高成本，这款手动三爪拉拔器结构轻便，无需额外动力源，适合车间现场、户外维修等多种场景使用，日常维护仅需定期在螺纹部位、铰接销轴处涂抹润滑脂，即可保证长期顺畅使用，是设备维修班组、装配工位必备的通用拆卸工装。
