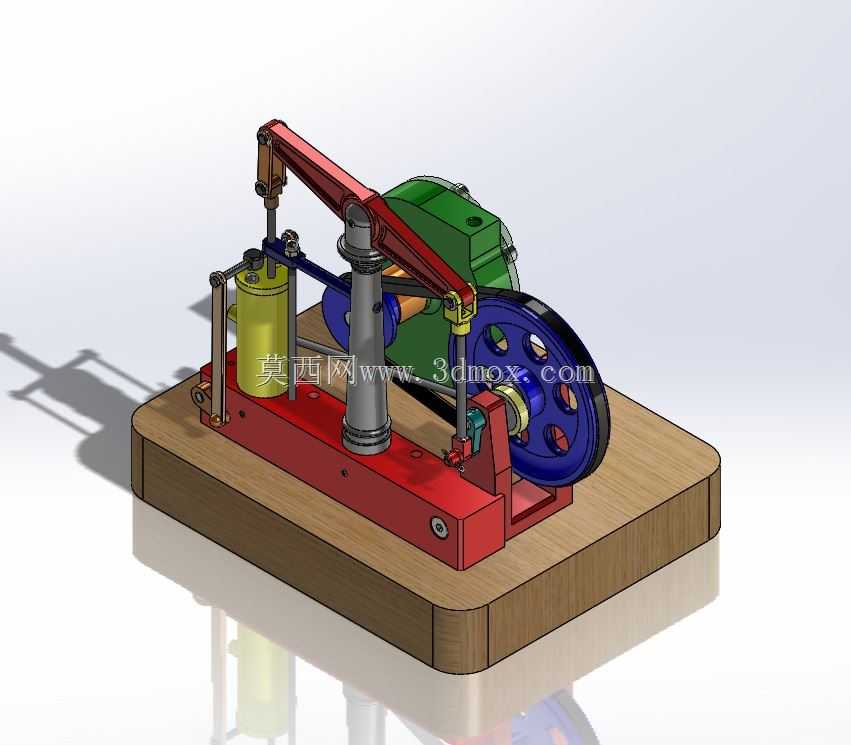

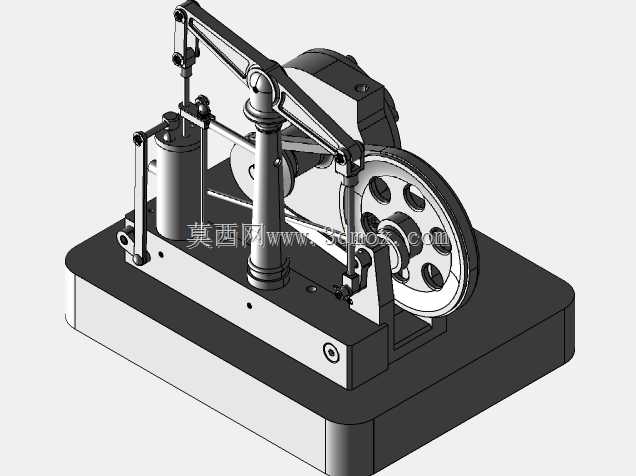

带木质底座的摆式蒸汽机结构设计

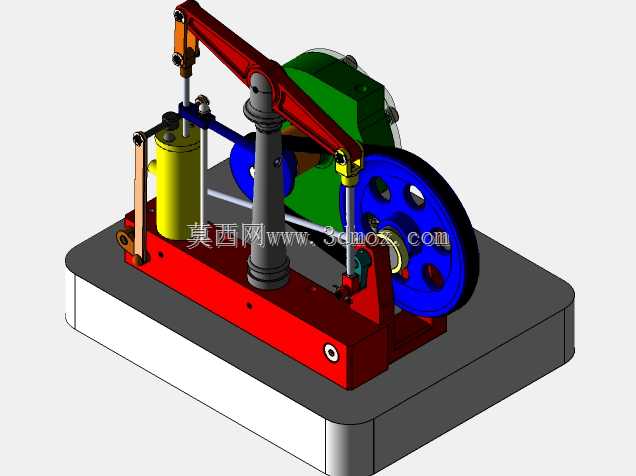

这款摆式蒸汽机的三维结构，完整还原了早期往复式动力装置的核心传动逻辑，可直接用于机械原理教学演示、复古动力装置复刻以及小型动力输出场景的结构参考。从实际应用场景来看，这类小型蒸汽机常作为工科院校机械原理课程的具象演示载体，帮助学习者理解热能到机械能的转换路径，也可用于复古动力爱好者的小型装置改装，搭配低压蒸汽发生单元即可实现低速动力输出，适配小型展品动态演示、手工创意装置驱动等需求。

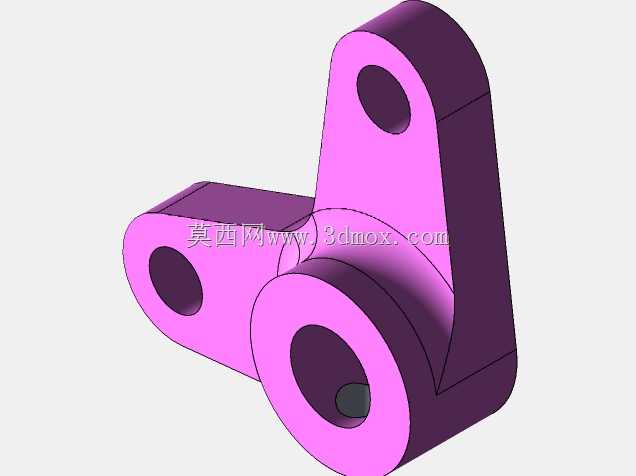

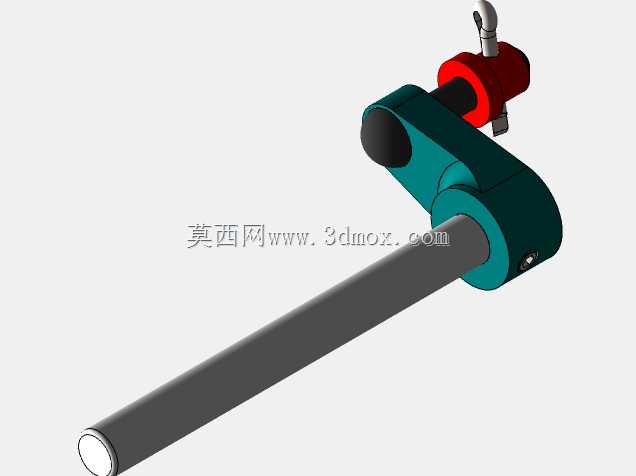

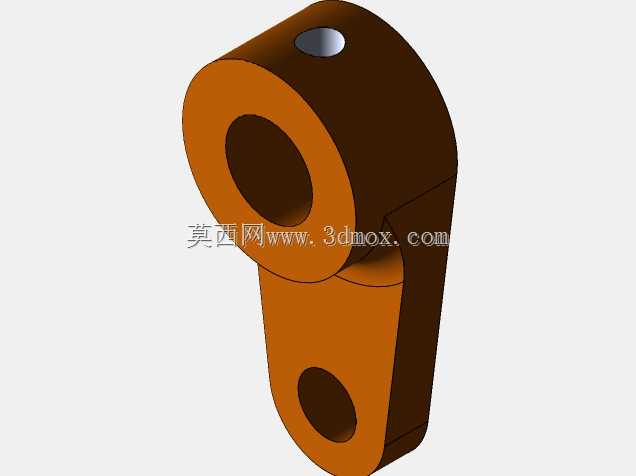

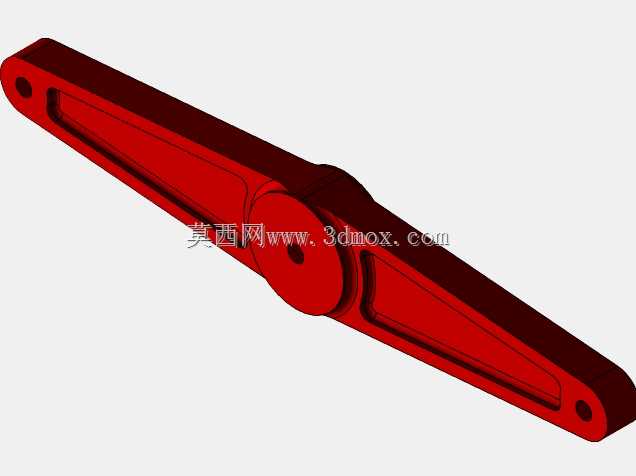

从功能特性来看，该结构整合了立式气缸、摇臂传动组件、带轮飞轮、配气阀组四大核心模块，气缸采用立式布置减少横向安装空间，摇臂组件通过铰接结构将活塞的直线往复运动转化为摇臂的摆动，再经连杆传递给曲轴带动飞轮旋转，飞轮采用大直径轮辐式结构，依靠自身转动惯量抵消活塞往复运动的死点冲击，保证输出转速的平稳性。配气阀组与摇臂做联动设计，无需额外控制单元即可实现进排气的时序匹配，大幅简化了整体结构复杂度。

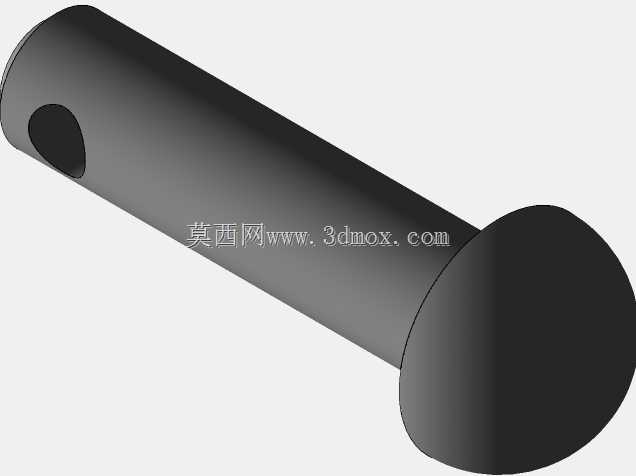

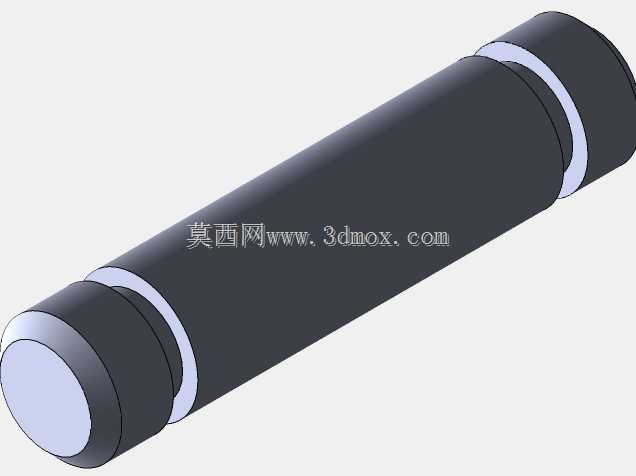

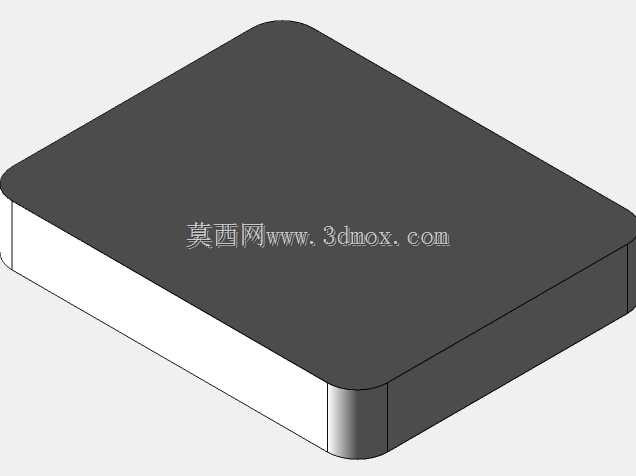

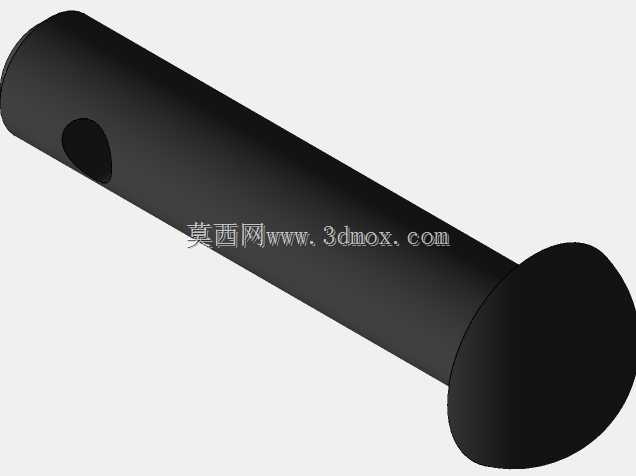

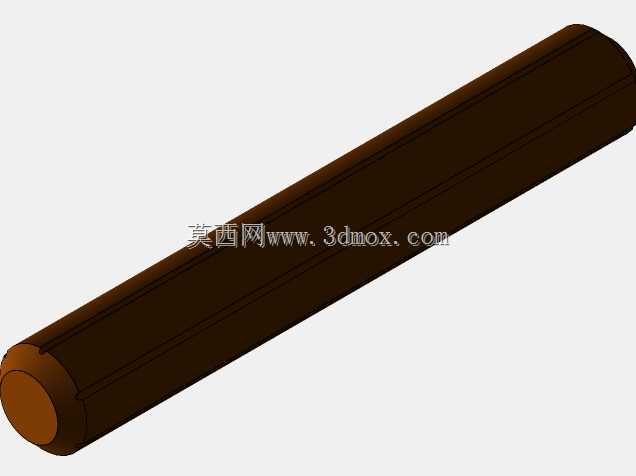

设计思路上优先考虑了装配工艺性与运动可靠性，所有铰接位置均预留了标准销轴的安装间隙，避免运动过程中出现卡滞；底座采用木质承托结构，既可以隔绝金属部件的运行振动，也能通过木质底座的预设安装孔位实现整机的快速固定，整机安装边界控制在小型桌面级尺寸范围内，无需额外搭建大型安装基础，放置于普通工作台面即可完成组装与运行调试。

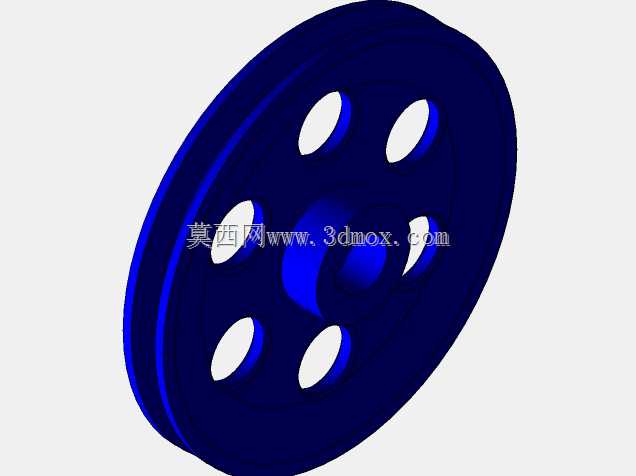

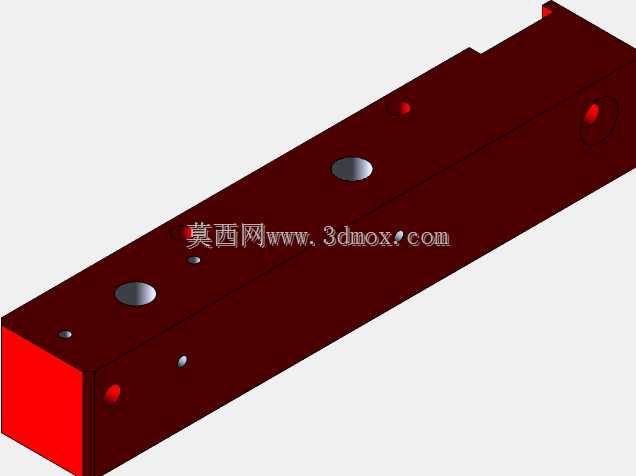

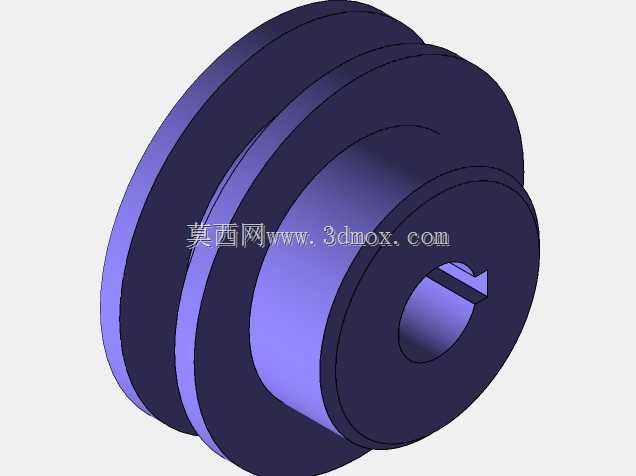

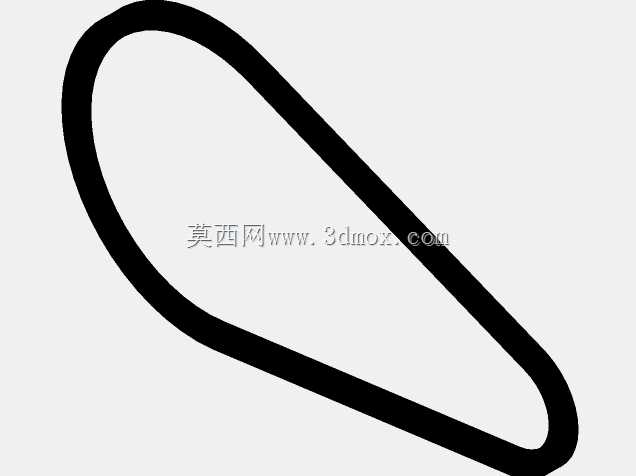

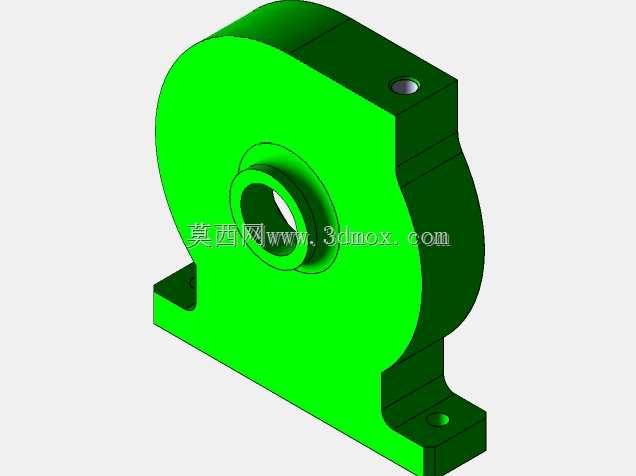

结构细节上，气缸外壁设置了加强筋结构提升承压能力，红色机座部分集成了曲轴支撑座、气缸安装位、摇臂立柱固定位三个核心安装基准，所有配合面均设计了定位止口，降低装配时的对位难度；带轮侧面预留了皮带槽位，可通过皮带向外输出扭矩，适配不同的外接负载需求。各运动部件的润滑点位均做了外露设计，日常维护时可直接加注润滑脂，无需拆解整机结构。
