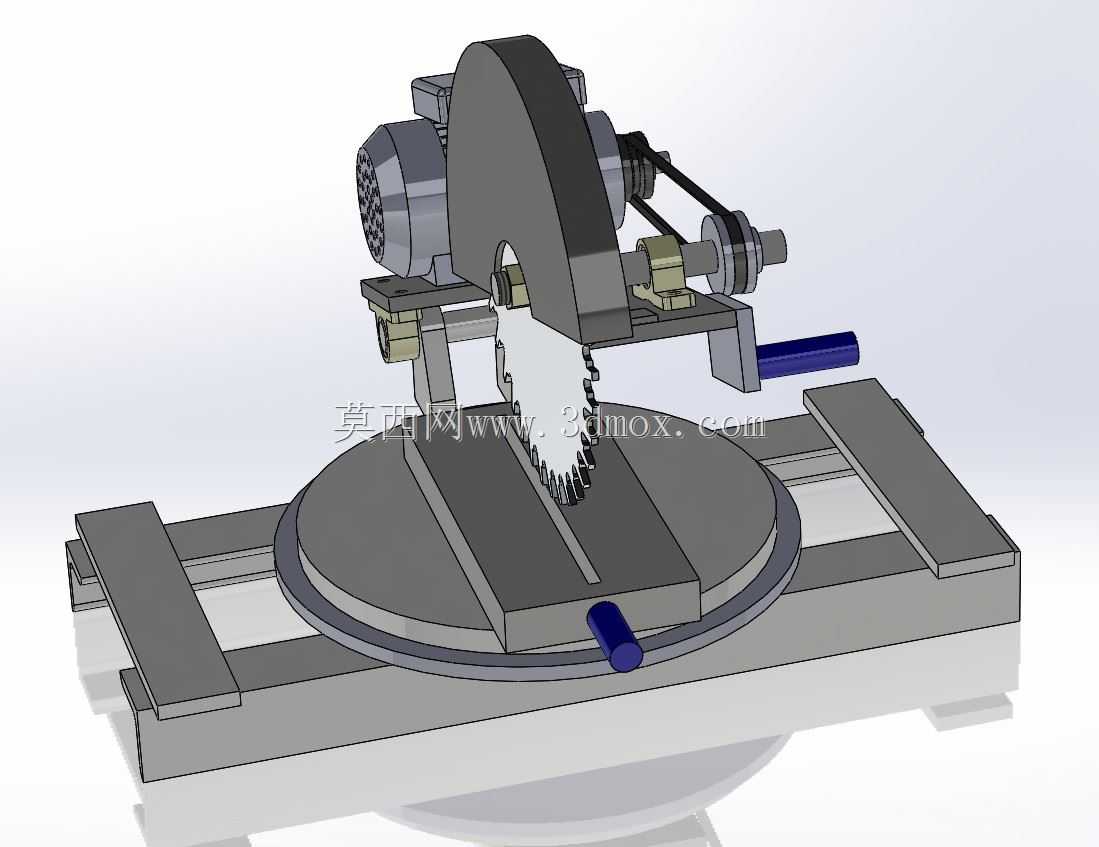

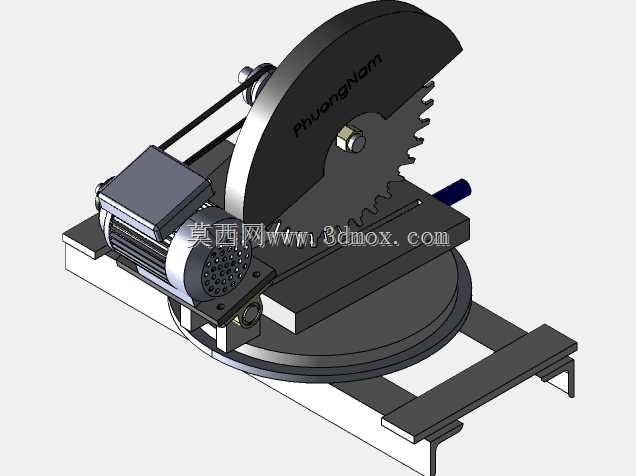

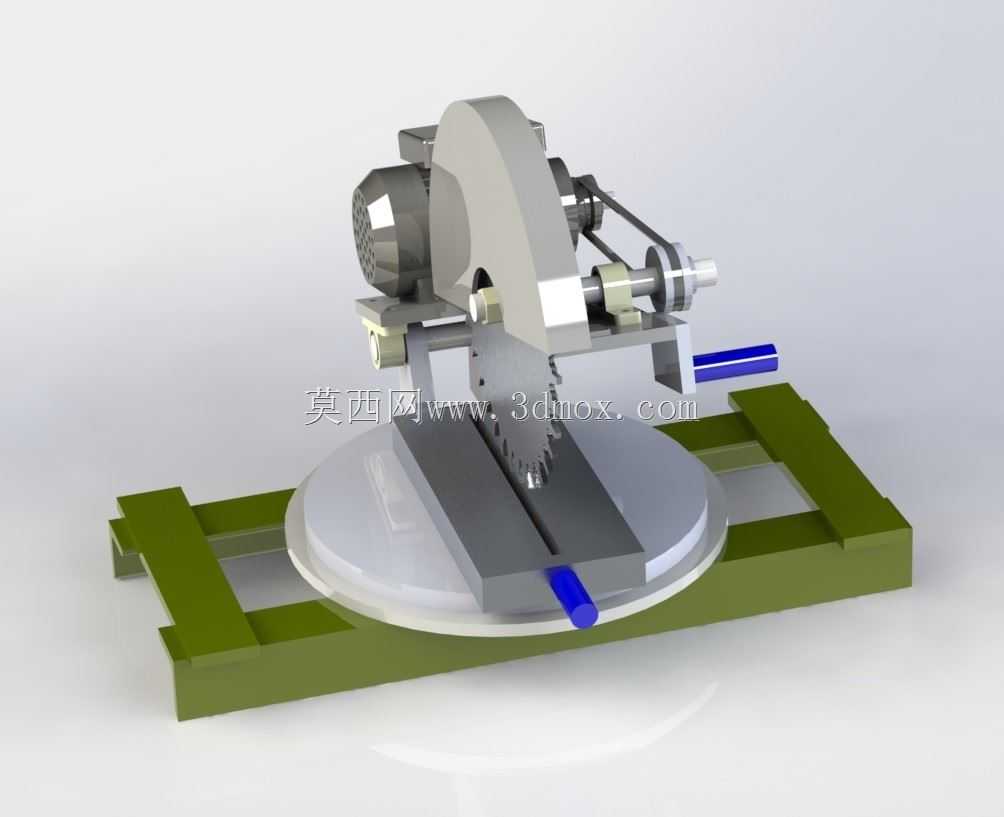

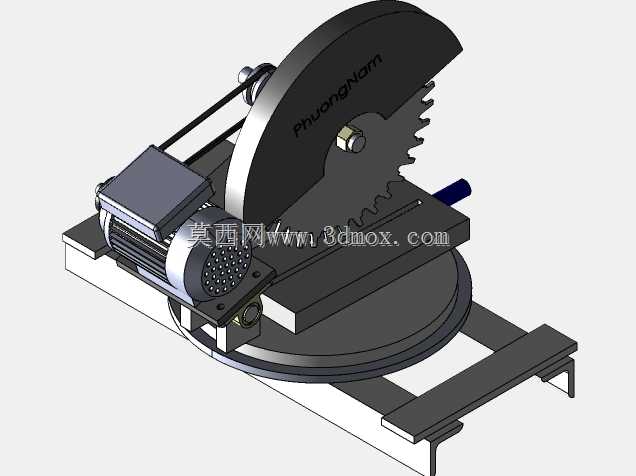

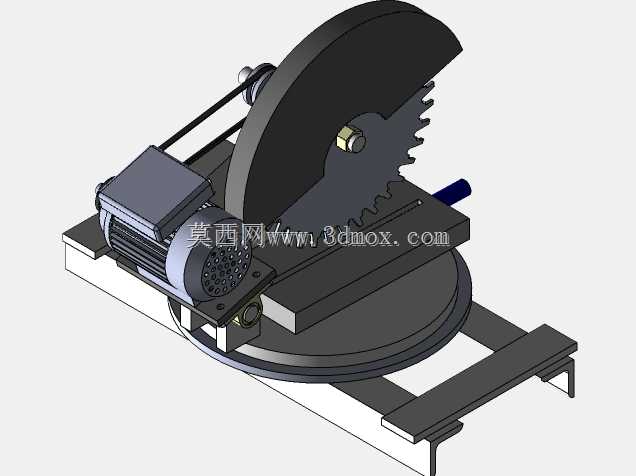

台式型材切割机结构设计三维数模

这款台式型材切割机的结构设计，核心围绕小型加工场景的型材下料需求展开，常见于五金加工门店、小型机加工车间、钢结构预制工位以及装修现场的型材截断作业，可完成角铁、方管、圆钢、铝合金型材等常见金属型材的定长切断工序。从结构布局来看，设备采用底座承托+摆动式锯切头的经典架构，底部的框架式承托结构采用型钢焊接成型的设计思路，既保证了整体刚性，又控制了整机自重，方便工位间的短距离转移，底座中部设置的回转工作台可实现一定角度的偏转，能够满足斜角下料的加工需求，工作台面的定位挡块结构可快速对齐型材基准边，减少每次下料的划线找正时间。锯切动力头部分采用电机直连传动的布局，电机与锯片主轴之间通过带传动结构实现动力传递，带传动的设计既可以缓冲锯切瞬间的冲击载荷，避免电机堵转，也能通过带轮配比匹配锯片合适的切削线速度，适配不同材质型材的锯切参数要求。锯片外侧设置的半包围防护罩可阻挡锯切过程中飞溅的铁屑与断屑，避免切屑飞溅伤人，防护罩的开合角度经过适配，既不影响型材的装夹与锯片更换，也能在最大锯切行程下保持有效防护范围。设备的操作手柄设置在锯切头的侧方，操作时向下压动手柄即可带动锯切头绕铰接轴向下进给，进给过程的阻尼经过匹配，避免下刀过快导致锯片崩齿或者型材夹锯，铰接轴处设置的复位弹簧可在松开手柄后带动锯切头自动抬升至初始位置，减少操作回程的动作量。工作台面上的型材压紧结构采用快速夹钳的设计思路，可在锯切前快速压紧待切型材，避免锯切过程中型材窜动导致切口歪斜或者锯片卡滞，压紧块的接触面积经过优化，不会在薄壁铝合金型材表面压出明显凹痕。从安装边界来看，整机的占地尺寸适配小型加工工位的摆放需求，不需要额外浇筑设备基础，放置在平整的硬质地面即可投入使用，设备的重心经过调校，锯切过程中不会出现明显的晃动，不需要额外打膨胀螺栓固定。锯片的更换空间预留充足，松开主轴锁紧机构即可快速完成锯片拆装，日常维护时不需要拆解过多外围结构，电机的散热风道朝向无遮挡的侧方，长时间连续锯切作业也不会出现电机过热的问题。整体结构的受力路径经过优化，锯切过程中的切削力直接通过底座框架传递到地面，关键铰接点与受力部位都设置了耐磨衬套，长期使用也不会出现明显的结构间隙，保证锯切切口的精度稳定性。
