燃气发动机热电联产供热集成装置

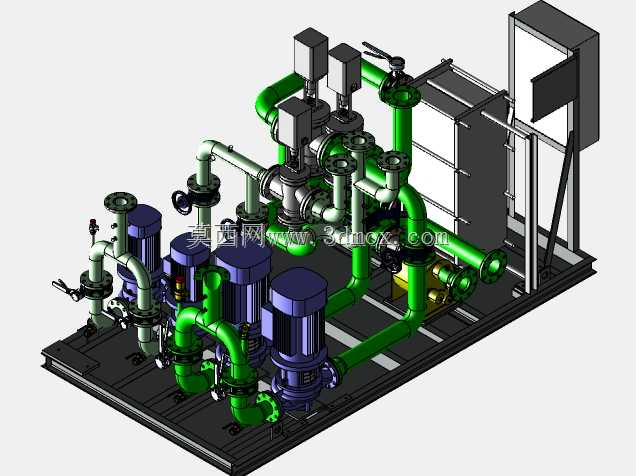

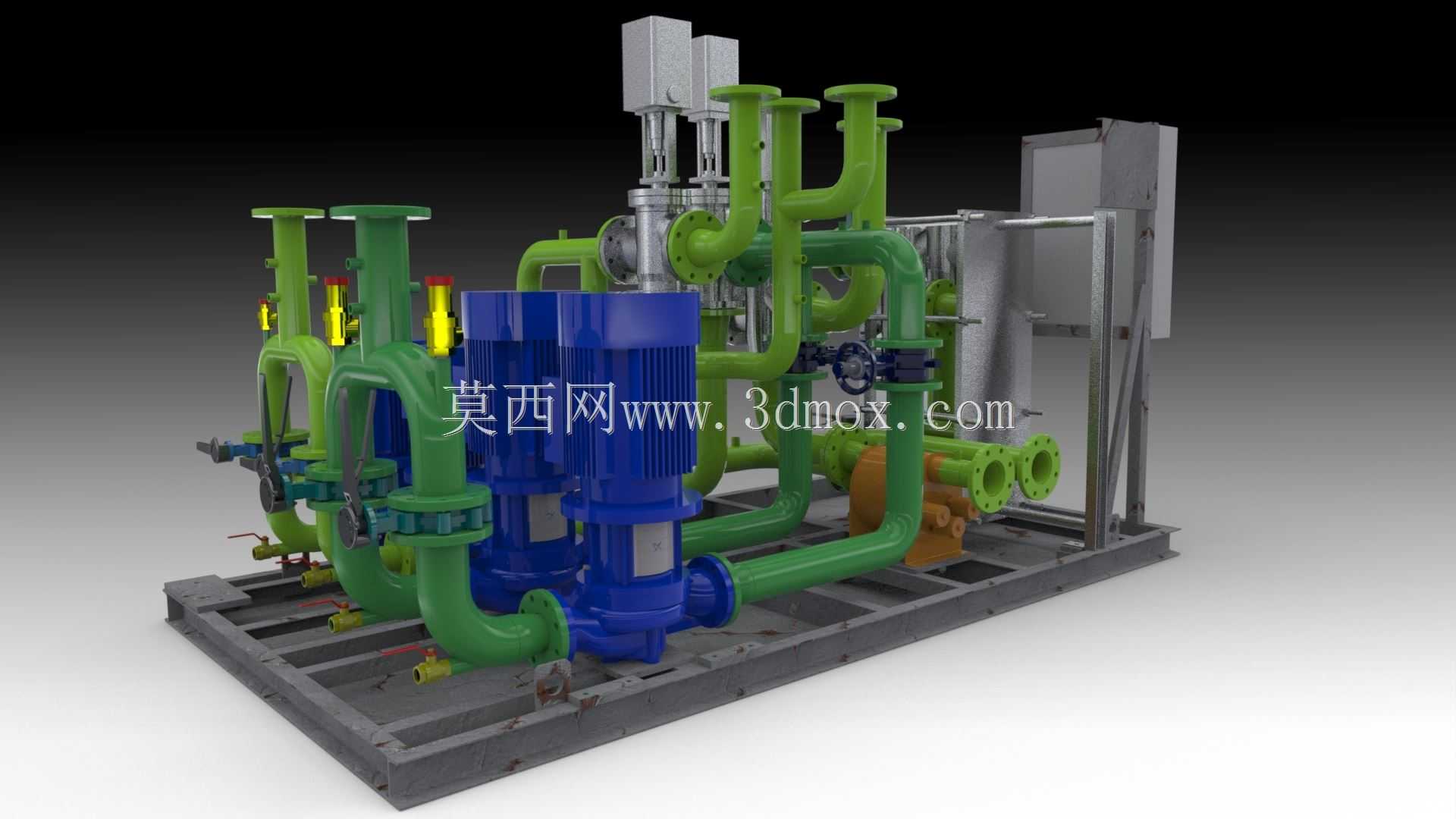

这套集成式供热装置主要面向分布式能源站、中小型工业园区、商业综合体的冷热电联供场景，依托燃气发动机的余热回收实现能源梯级利用，在输出电力的同时回收缸套水、烟气余热制备采暖或工艺热水，相比传统分产系统能源综合利用率可提升40%以上。整套设备采用撬装集成化设计思路，将循环泵组、管路阀组、过滤组件、仪表测点、支撑框架全部整合在同一公共底座上，现场仅需对接进出水主管、燃气接口与电气线路即可完成投用，大幅缩减现场安装施工周期与管路对接误差。从结构布局来看，装置左侧布置两台立式离心循环泵，采用一用一备冗余配置，泵体进出口均设置软连接、检修球阀与止回阀，避免单泵故障导致整套供热系统停运；绿色涂装的工艺管路按照介质流向做了分层排布，高温侧管路与低温侧管路预留足够检修间距，管路弯头采用大曲率半径设计降低沿程阻力损失，关键节点设置温度、压力传感器接口，可实时监测各支路介质运行参数。设计阶段充分考虑了安装边界与运维空间，公共底座采用型钢焊接成型，底座预留叉车孔与吊装吊点，满足厂区内转运与现场吊装需求；整体撬块的宽度控制在常规货运车辆限宽范围内，无需做特殊运输拆解；设备正面预留不小于1.2米的操作通道，阀件手轮、仪表显示面均朝向操作侧，日常巡检时无需额外攀爬或探身即可完成参数读取与阀门操作。管路连接端全部采用标准法兰接口，对接尺寸匹配行业通用管路规格，无需额外定制转接头；泵组与底座之间设置减震垫，降低运行过程中振动向基础传递，配套的管路支架采用可调式结构，可补偿设备运行过程中的热胀冷缩位移，避免管路应力集中导致的焊口开裂问题。装置右侧预留了电控箱与余热换热组件的安装位，可根据项目实际需求选配板式换热器、自动排气阀、定压补水组件等扩展模块，适配不同采暖面积、不同热水温度需求的应用场景。
