三辐式V型槽230毫米外径三角带轮

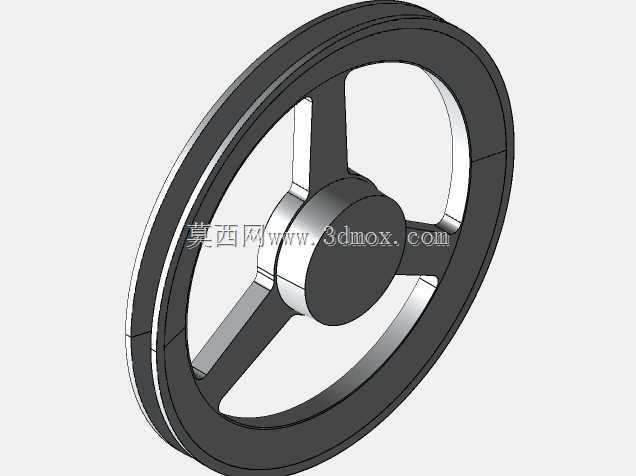

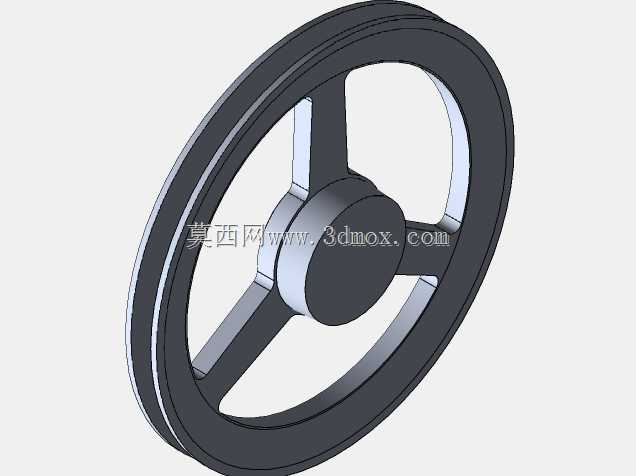

这款V型槽带轮外径为230毫米，最大适配轴孔直径40毫米，采用三辐条式轮辐结构，轮缘加工有标准V型传动槽，整体采用铝合金材质加工成型，适配常规三角皮带的传动啮合需求。在常规工业传动场景中，这类带轮多用于中小功率的动力传递环节，常见于轻工输送设备、小型机床辅机、农用加工机具、通风设备的动力传输路径中，依靠V型槽与皮带侧面的摩擦力传递扭矩，相比平带传动具备更大的接触摩擦力，传动比更稳定，打滑率更低，同时带传动本身具备过载缓冲特性，能在负载突增时通过皮带打滑保护后端动力部件不受冲击损坏。设计层面采用三辐条结构而非实心轮体，核心考量是在保证轮体结构强度、满足高速旋转动平衡要求的前提下，尽可能降低轮体自身重量，减少旋转惯量，降低动力启动阶段的负载冲击，同时辐条间的镂空结构也能在轮体高速旋转时形成空气对流，带走皮带与轮槽摩擦产生的热量，避免长期高温运行导致皮带老化加速。轮缘的V型槽尺寸严格匹配对应型号三角带的截面角度，槽面加工粗糙度控制在合理区间，既保证足够的摩擦传动能力，又不会因为槽面过于粗糙加剧皮带磨损。轮毂部分做了加厚设计，可适配不同的轴连接方式，无论是平键连接还是花键连接都有足够的加工余量，安装时需要保证带轮端面与动力轴的垂直度，避免运行过程中皮带出现偏磨、掉带的问题。轮体的安装边界需要注意，轴向方向要预留出皮带安装调整的空间，径向方向要保证带轮旋转范围内无结构干涉，同时要预留皮带张紧机构的调节行程，保证皮带安装后有合适的张紧力，张紧力过大会加剧轴承受力，过小则容易出现传动打滑。这类辐式带轮相比腹板式带轮，更适合中等外径尺寸的传动场景，在重量控制和结构强度之间取得了较好的平衡，铝合金材质的选用也让轮体具备不错的防锈能力，适合在潮湿或者有轻度腐蚀的工况环境下使用，日常维护只需要定期检查槽面磨损情况、皮带张紧度即可，不需要额外的润滑维护，运维成本较低。
