双联体储油罐带操作平台结构设计

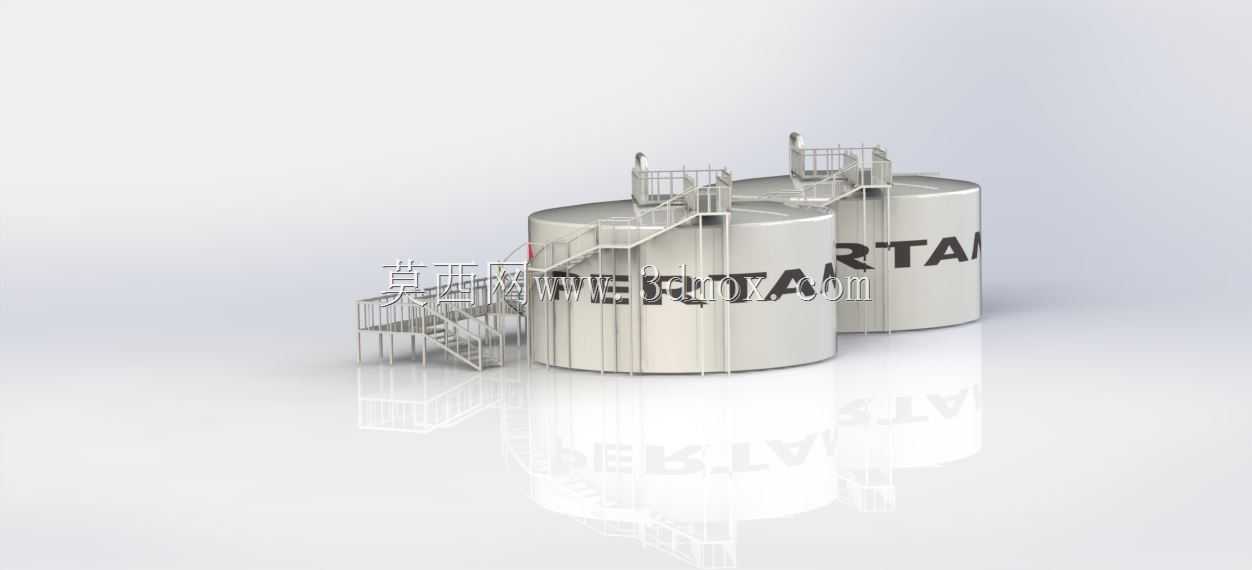

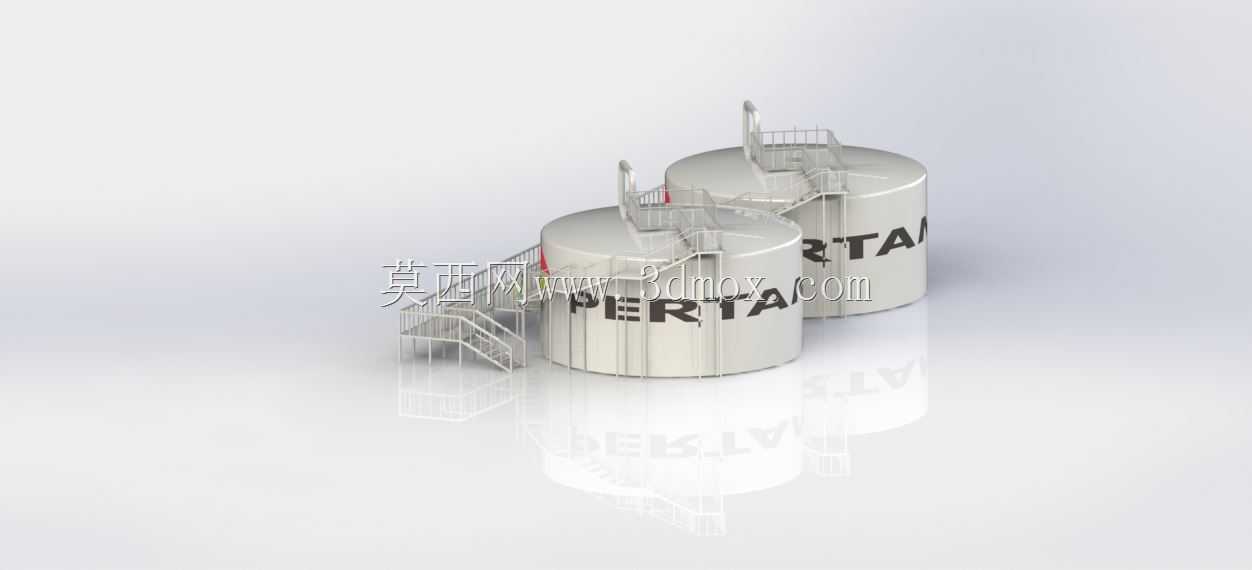

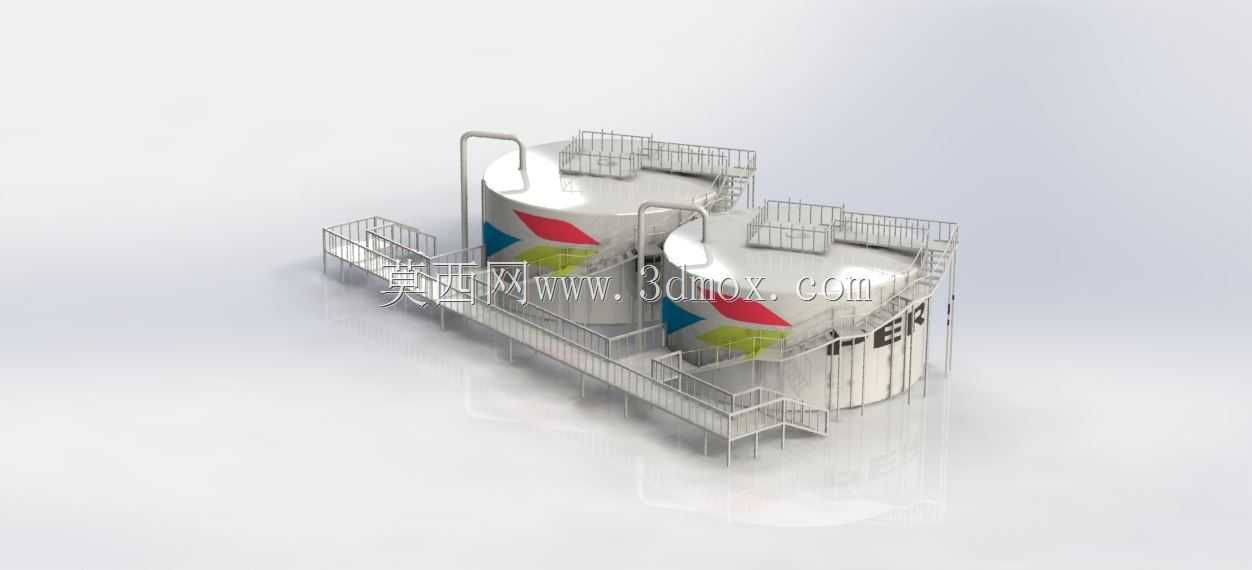

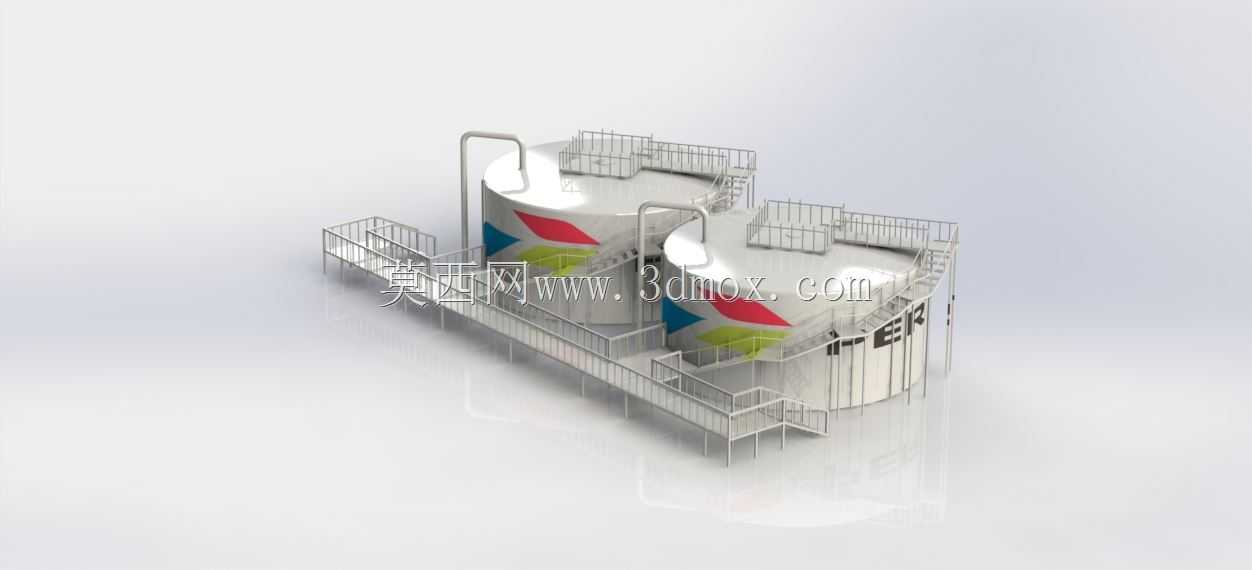

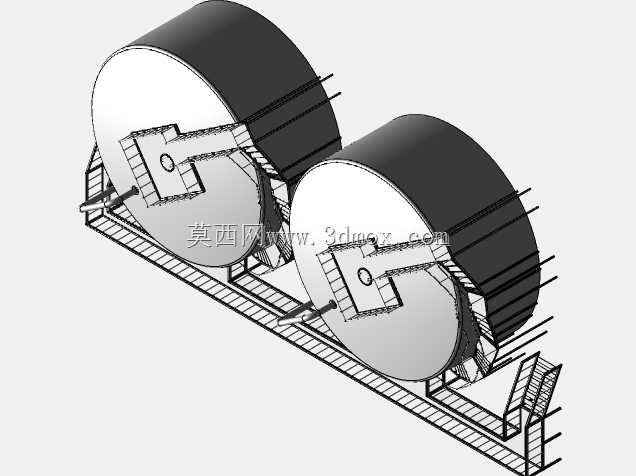

这套双联体储油装置的三维结构，主要面向中小型油料中转、厂区自用油料存储场景设计，区别于单罐独立布置的形式，采用两个立式圆柱罐体联体架设的方案，能在有限占地范围内提升整体储容，同时共用一套操作检修平台，减少现场钢结构的重复投入。从实际使用角度出发，罐体顶部设置了全周防护护栏，护栏高度符合工业操作面的安全防护要求，避免巡检、阀门操作过程中发生坠落风险；连通两个罐体顶部的平台做了防滑踏步设计，配套的斜向爬梯带双侧扶手，踏步间距按照人体工程学的攀爬步距设置，日常上下携带检修工具时也能保证通行顺畅。罐体底部的支撑结构做了一体化的承台连接设计，两个罐体的底部支座通过钢结构框架连成整体，相比独立支座的形式，能更好地抵消地基不均匀沉降带来的应力，避免罐体连接管路出现拉裂渗漏的问题。设计过程中，首先明确了储油介质的常规存储要求，罐体的圆柱形态是承压存储的最优形态，罐顶采用微弧拱顶结构，既可以减少罐顶积液，也能提升罐体顶部的结构强度，不需要额外增设过多加强筋就能满足常压存储的刚度要求。操作平台的布置完全围绕日常运维的动线展开：爬梯入口设置在平台端部，平台宽度预留了双人侧身通行的余量，罐体顶部的人孔、阀组操作位置都对应预留了足够的操作空间，不会出现护栏遮挡操作面的情况。从安装边界来看，整套装置的占地轮廓方正，联体布置后整体的长宽比控制在合理区间，现场安装时不需要做特殊的异形基础，只需要按照底部支座的点位做预埋固定即可；罐体侧面的液位计接口、进出油接口的位置都做了统一标高，现场配管时可以减少弯头数量，降低管路沿程阻力。另外，平台的护栏采用竖杆密排设计，间隙符合安全规范要求，防止小型工具从平台缝隙掉落；爬梯底部距离地面预留了少量间隙，避免地面沉降后爬梯抵死变形。整个结构没有冗余的装饰性设计，所有构件都服务于储油功能与运维安全，建模过程中对钢结构的连接节点、罐体的焊缝位置都做了还原，能直接用于方案展示、施工交底或者后续的结构受力校核参考。
