八米规格发动机配套密封集装箱结构

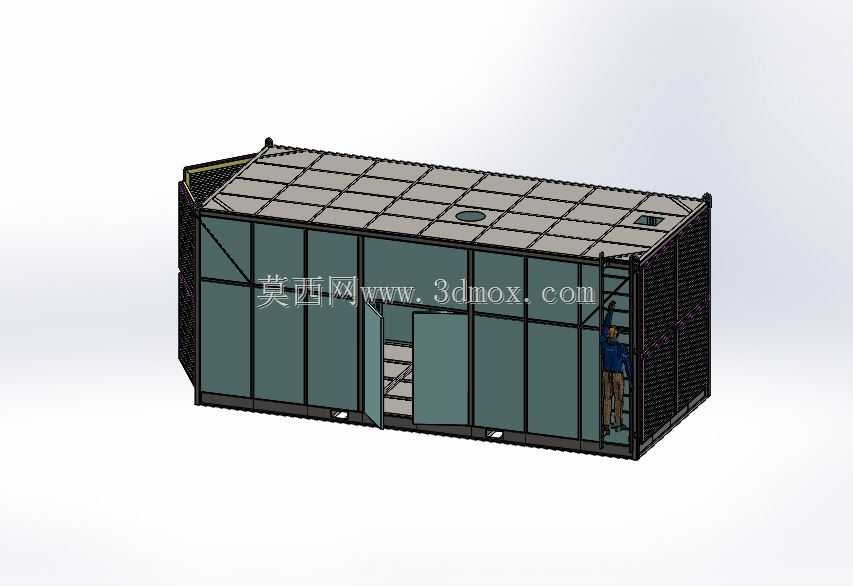

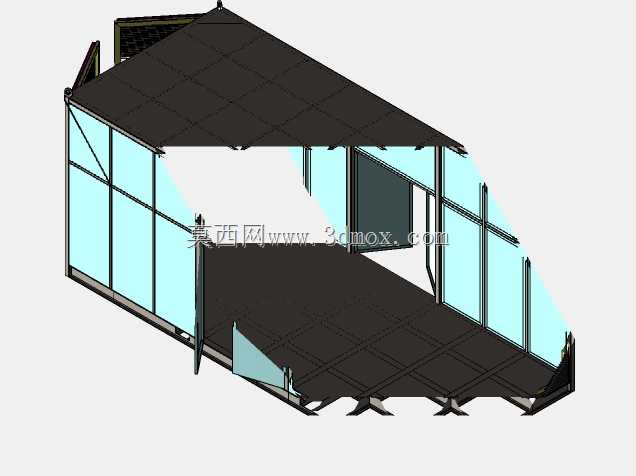

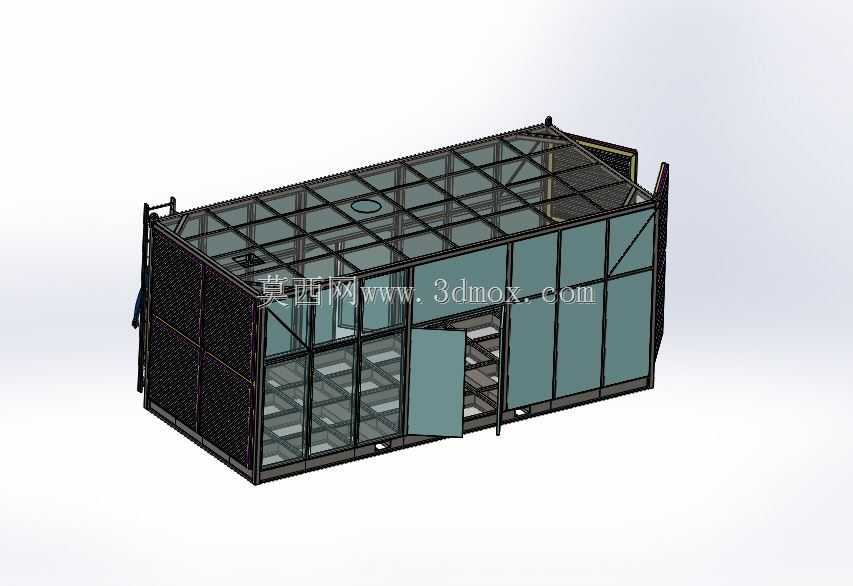

在重型动力设备户外部署、临时作业站点搭建的场景中，配套的密封防护容器是保障核心动力单元稳定运行的关键结构，这款八米规格的密封集装箱正是针对CAT3508型发动机的户外防护需求设计。从实际使用场景来看，这类密封舱体需要同时兼顾设备安装操作空间、户外环境防护、内部结构承载三方面的核心要求，设计阶段首先锚定的是外形安装边界，整体尺寸严格控制在8m×3m×2m的范围内，既能够完整容纳发动机本体及配套的管线、散热辅件，也能适配多数野外作业场地的摆放限制，避免尺寸超限带来的运输、安装难题。结构设计上采用型钢焊接整体框架作为承载基底，框架排布充分考虑发动机的吊装落点、检修通道预留，底部框架做了加密的横梁排布，能够承受发动机满装状态下的静载荷与运行过程中的振动载荷，避免长期使用出现框架变形。舱体的围护结构采用分块式面板装配，侧部设置可向外开启的检修门，门体周边做了连续的密封压边结构，关闭后能够阻挡野外环境的沙尘、雨水侵入舱内，保障发动机运行环境的洁净度；顶部框架预留了设备吊装的吊点结构，同时对应发动机散热需求预留了通风接口的安装位，不需要额外在舱体上二次开孔破坏密封性能。不同于通用货运集装箱的设计思路，这款密封集装箱没有设置大尺寸的对开货门，而是根据发动机的检修操作路径，在对应发动机维护点位的位置设置了尺寸适配的检修门，既减少了大开口带来的密封性能下降问题，也能让运维人员不用完全打开舱体就能完成常规的滤芯更换、液位检查等操作。框架的节点位置全部做了加强焊接处理，角部设置了斜向支撑筋，抵消运输过程中颠簸带来的扭力，避免舱体结构出现开焊变形；面板与框架的连接采用隐藏式紧固件，外表面平整无突出结构，减少户外使用时的积灰积水，也能降低大风环境下的风阻影响。在安装边界的考量上，底部框架预留了与基础预埋螺栓对应的固定孔位，孔位做了长圆孔设计，允许现场安装时存在一定的位置偏差，降低基础施工的精度要求；舱体内部预先设置了发动机安装的定位基准块，现场吊装时可以直接将发动机落在基准块上完成定位，不需要反复调整位置，大幅缩短现场安装的周期。舱体的部分区域采用网状通透面板，是为了匹配发动机运行时的散热通风需求，在保证密封防护的前提下，让舱内的热空气能够顺利排出，避免内部温度过高影响发动机的运行效率，通透区域的内侧设置了防尘滤网的安装槽，后期可以直接更换滤网来维持防护效果。
