油气田注水工艺集成处理装置

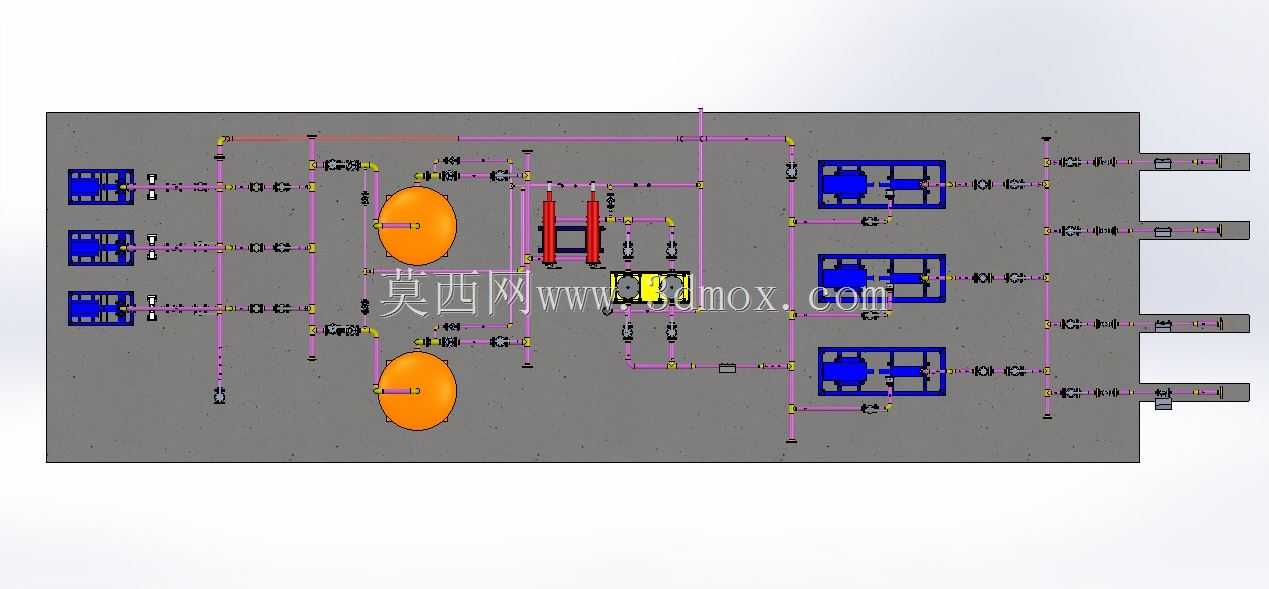

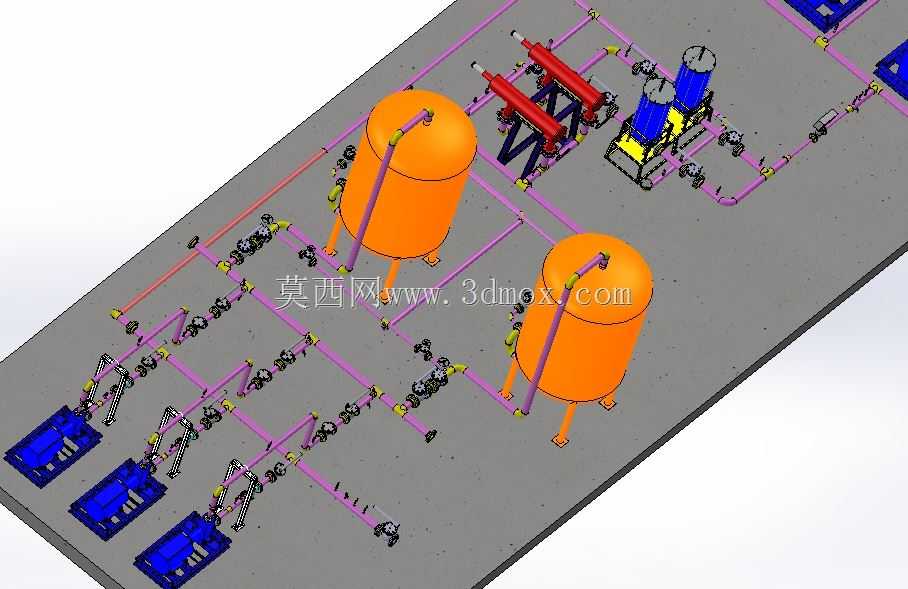

　　这套集成装置面向陆上油气田的注水增产作业场景，核心作用是将符合地层配伍要求的处理后水体，加压输送至注水井井底，通过维持地层压力、驱动储层内原油渗流，实现油井采收率的提升，是油田开发中后期稳产的核心地面配套设备。整套装置采用撬装一体化设计思路，所有工艺单元均集成在统一的钢制撬座上，运输时无需拆分管线与组件，到场后仅需连接进出水总管、供电线路即可投用，大幅缩减现场安装的施工周期与土建成本，适配油田野外作业点分散、转场频繁的作业特性。从功能模块划分来看，装置左侧布置两台立式常压储水罐，承担来水缓冲、稳压存储的作用，可抵消前端来水的流量波动，避免后续增压单元出现气蚀、供液不足的问题；储水罐出口依次配置过滤组件、多台并联的高压柱塞泵组，

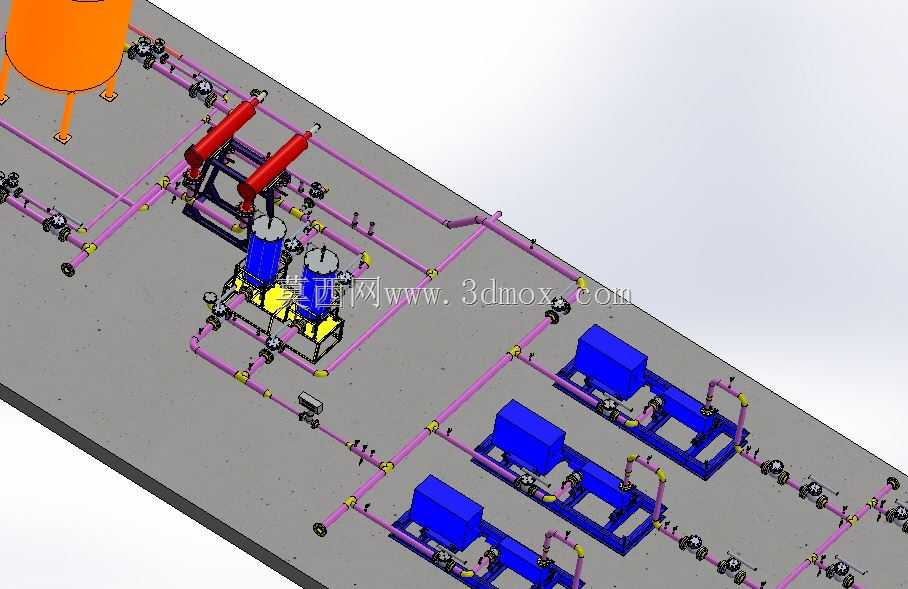

　　过滤单元用于截留来水中的悬浮杂质、粒径超标的颗粒物，避免堵塞井下注水管柱的配水嘴，泵组采用冗余配置，单台泵检修时其余泵组可维持70%以上的额定注水量，保障注水作业的连续性；管汇区集成了控制阀门、压力检测、流量调节组件，可根据不同注水井的配注要求，独立调节单路的注水压力与流量，适配不同渗透率地层的注水需求。设计阶段充分考虑现场操作与维护的空间需求，撬座两侧预留宽度不小于800mm的巡检通道，阀门操作手柄、仪表显示端均朝向巡检侧布置，操作人员无需探身即可完成参数读取、阀门开关操作；储水罐顶部设置检修人孔与放空口，罐底布置排污管路，可定期排出罐底沉积的杂质，泵组与撬座之间加装减震垫，降低设备运行时的振动传递与噪音。

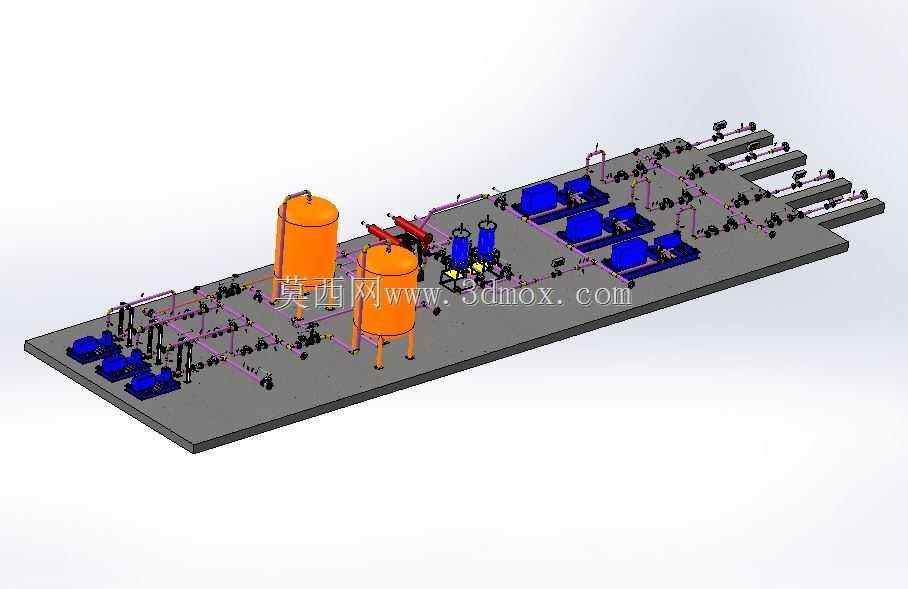

　　整套装置的安装边界需满足撬座周边预留1.2m以上的检修空间，顶部预留不小于1.5m的吊装与管线安装空间，进出水接口统一布置在撬座端部，方便现场管线对接；管路上的所有法兰连接点均预留拆装空间，后期更换密封件、阀门时无需大规模拆解周边组件。从结构建模的细节来看，所有管线的走向均避开设备吊装点与承重梁位置，高压管路采用厚壁无缝钢管的建模参数，低压回水管路采用普通流体输送管的参数，不同压力等级的管路采用差异化的颜色标识，方便现场人员快速识别介质流向与压力等级；撬座主体采用型钢焊接框架结构，底部设置标准集装箱角件，适配普通货运卡车的运输固定要求，整体结构强度满足公路运输与现场长期放置的承重需求。
