煤气厂卧式油气分离装置结构设计

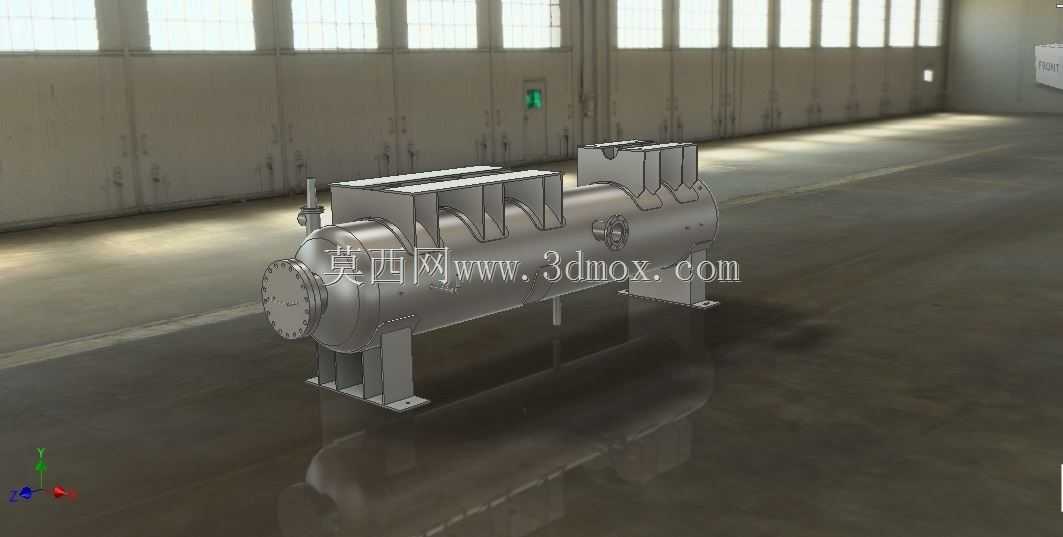

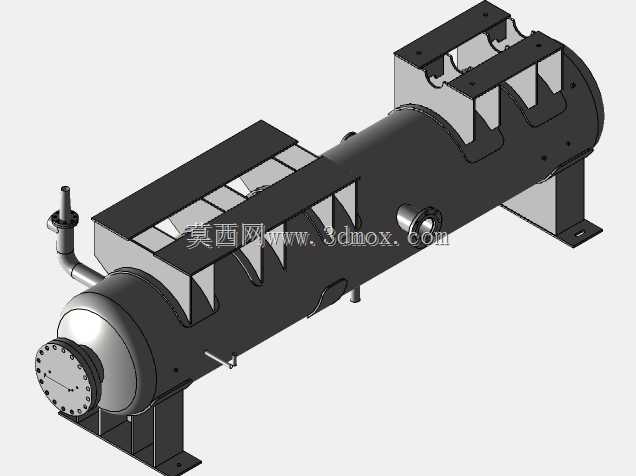

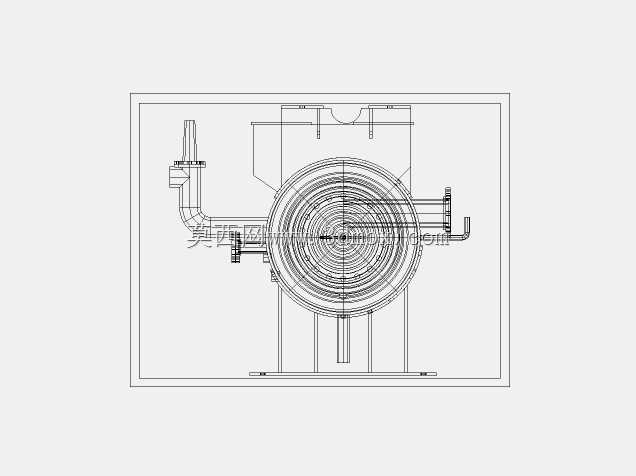

在煤气厂的粗煤气净化工段，这类卧式油气分离设备是衔接煤气发生炉出口与后续净化工序的核心配套装置，主要作用是脱除粗煤气中携带的重质焦油雾滴、冷凝油分以及机械杂质，避免带油介质进入后续脱硫、脱萘工序造成填料堵塞、催化剂失活，同时也能回收可利用的煤焦油组分，降低生产过程的物料损耗。从结构设计逻辑来看，采用卧式筒体布局主要是考虑到现场安装空间的纵向高度限制，相比立式分离器，卧式结构的气液流通截面更大，介质在筒体内的停留时间更容易控制，对于煤气这类含液量波动较大的工况，气液分离的负荷适应性更强。筒体端部采用标准法兰封头结构，方便后期开罐检修、清理内部沉积的油泥与杂质，筒体上方布置的多组接口分别对应进气、出气、安全附件安装、液位检测等功能，不同口径的接口按照介质流向依次排布，避免进出口之间出现气流短路，影响分离效率。筒体下方的鞍式支座是按照卧式压力容器的标准支撑形式设计，两个支座的间距经过载荷核算，既要保证筒体满液状态下的挠度在允许范围内，也要避开筒体的环向焊缝位置，同时预留出地脚螺栓的安装调整空间，方便现场安装时找正找平。设备内部的分离结构采用多级组合设计，进气端首先设置碰撞挡板，利用惯性碰撞原理脱除大粒径的油滴，之后经过整流段让气流在筒体截面上均匀分布，再通过聚结分离元件脱除细小的雾状油滴，分离出的油分顺着筒体底部的集油槽汇集，通过排污口定期排出。在建模过程中，所有筒体壁厚、法兰规格、接管尺寸都参照压力容器设计规范进行匹配，外形尺寸充分考虑了煤气厂常规车间的通道宽度、吊装作业半径，安装边界预留了足够的管道连接、阀门操作以及后期检修的空间，设备支腿的安装孔位也适配常规工业厂房的预埋地脚螺栓布局，不需要额外做特殊的基础改造就能完成就位安装。这类设备的设计需要兼顾分离效率与运行阻力，不能为了追求高分离效率设置过多内部构件导致系统阻力过大，增加上游煤气增压设备的能耗，同时还要考虑长期运行后的积垢清理便利性，内部的可拆卸构件都设计了方便抽拉的固定结构，不需要大面积切割筒体就能完成内部元件的更换与清理。
