风量10000m3/hG4级通风管过滤装置

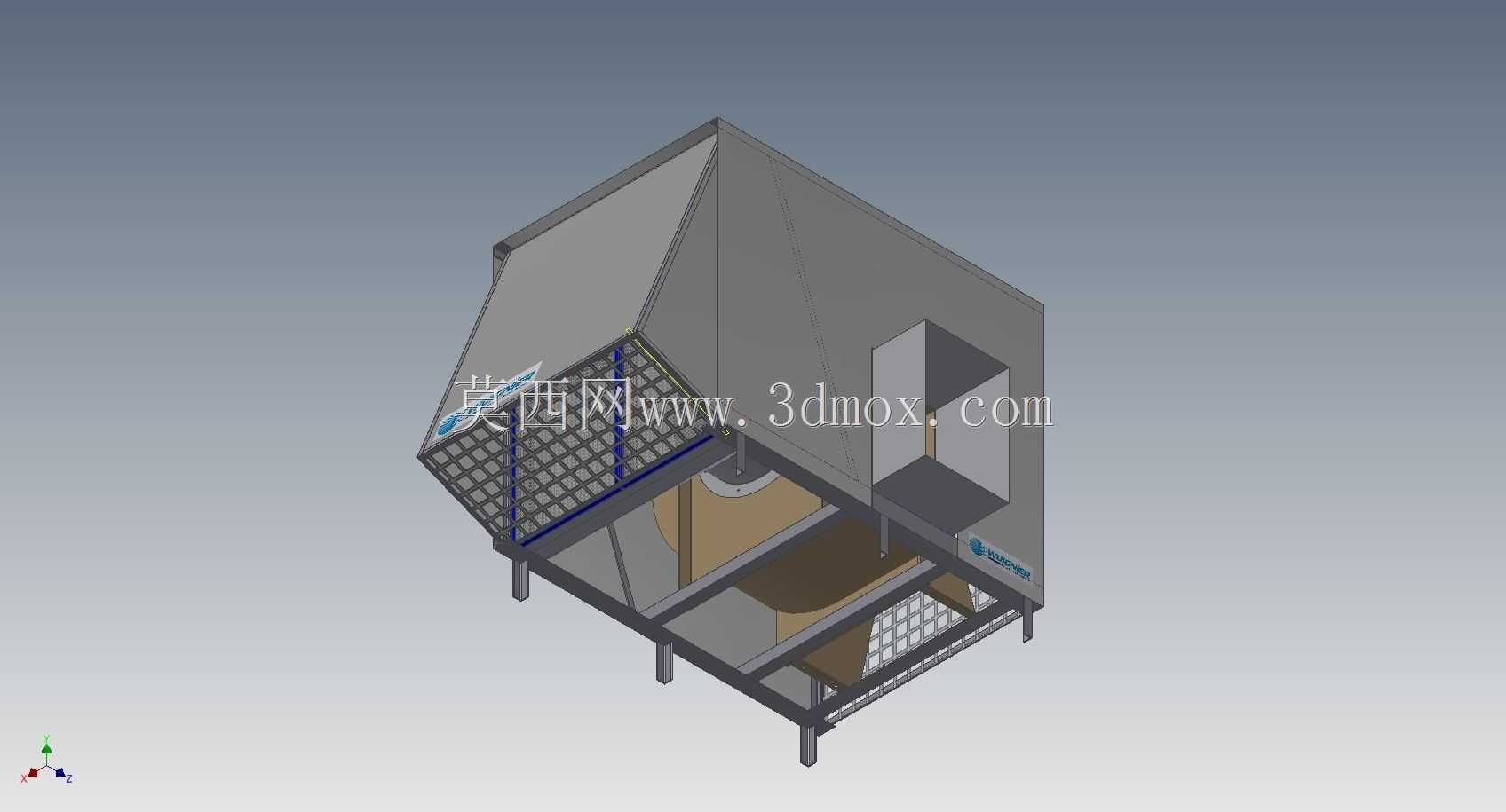

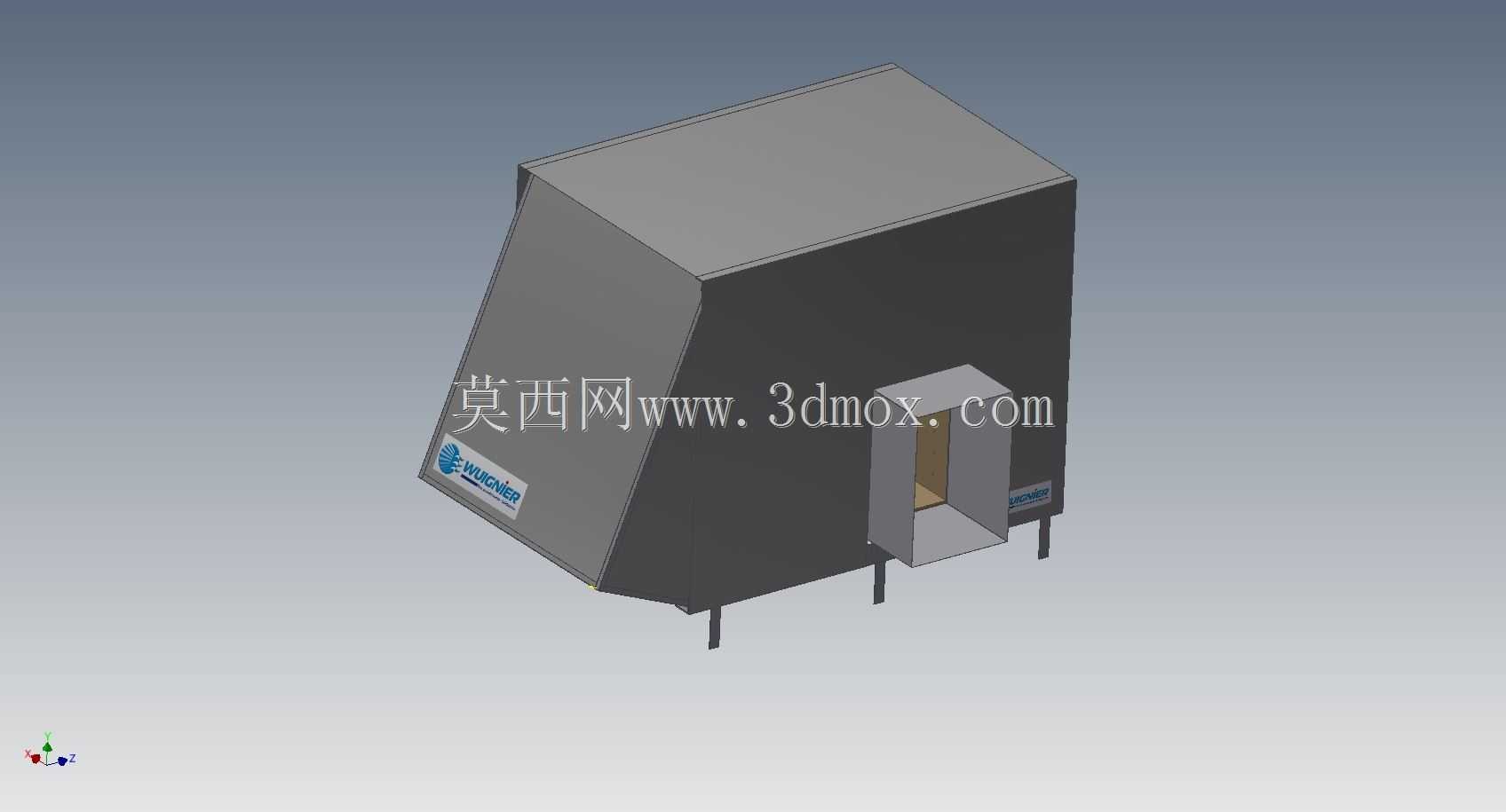

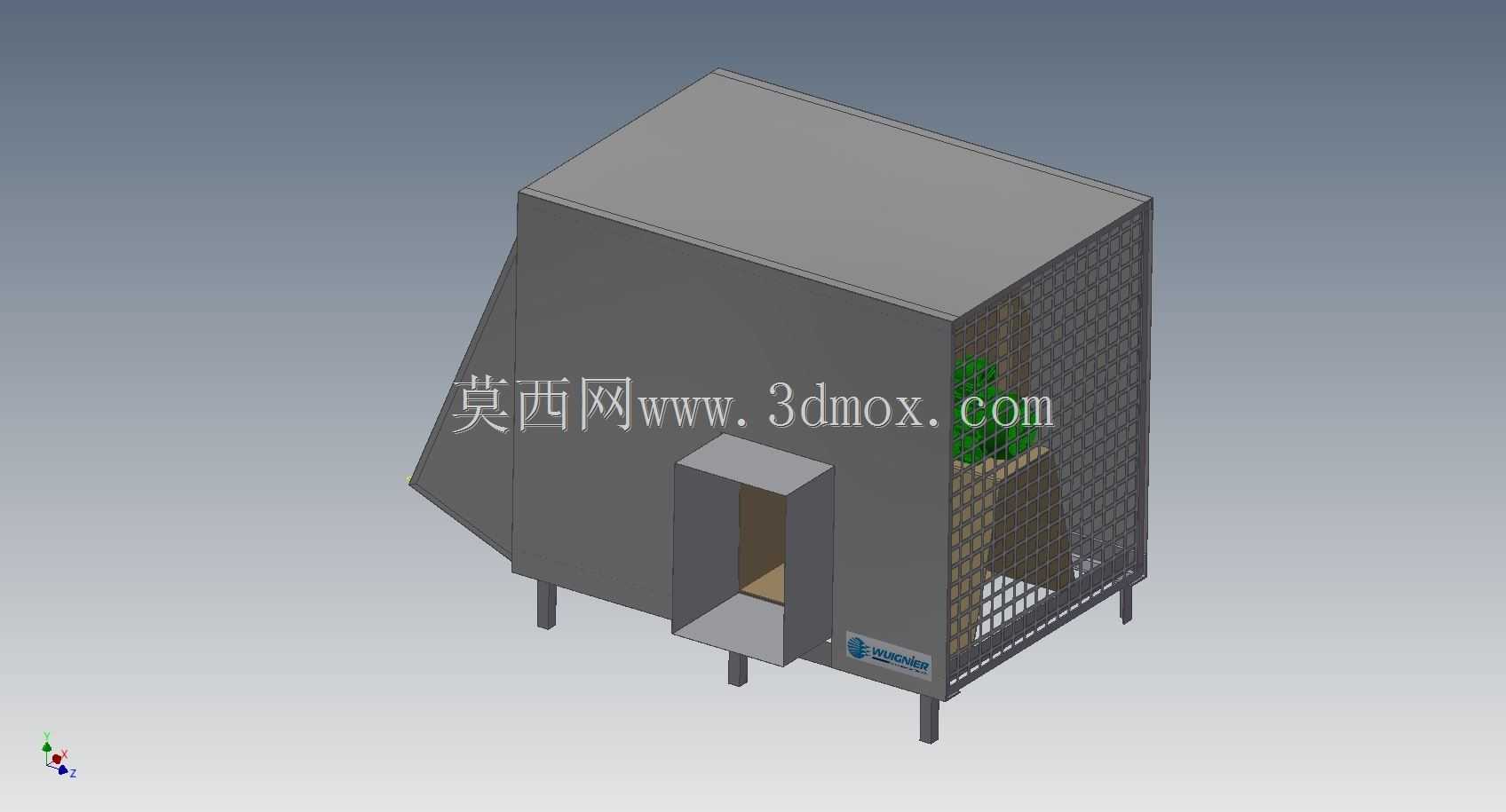

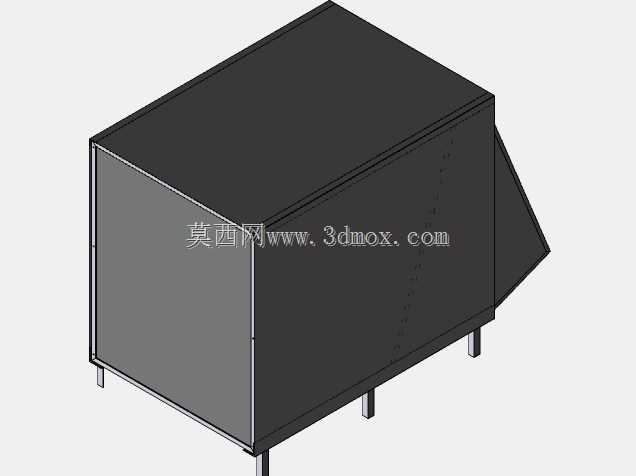

该装置适配通风系统前端进气过滤场景，常见于商用建筑新风系统、工业车间送风管路、大型暖通空调进风段，负责拦截进风气流中携带的大颗粒粉尘、飞絮、悬浮碎屑等杂质，避免杂质进入后端通风机叶轮造成动平衡失衡，同时减少管路积尘降低后续运维清理频次，也能为后端精过滤段分担过滤负荷，延长高精度过滤元件的使用寿命。整体采用框架式承力结构，外部壳体采用折弯钣金拼接成型，进风端设置倾斜布置的G4级过滤段，过滤面采用一定倾角设计而非垂直于气流方向，可在相同管路截面下增大有效过滤面积，降低气流穿过滤材时的面风速，既提升单次过滤的容尘量，也能减少气流通过时的阻力损耗，降低配套通风机的运行负载。过滤段外侧设置格栅式防护网，既可以阻挡大体积杂物直接冲击滤材造成破损，也能对进风气流做初步整流，避免局部气流流速过高导致滤材局部负荷过载。装置下部设置承力支腿，支腿预留安装固定孔位，可直接通过膨胀螺栓固定于设备基础或钢架平台上，安装时需注意进风方向与滤材倾斜方向的匹配，确保气流能够均匀覆盖整个过滤面，避免出现气流短路的情况。设计阶段充分考虑现场运维需求，滤材采用快拆式固定结构，无需整体拆解装置壳体即可完成滤材的更换作业，日常巡检时可通过侧面预留的观察位查看滤材积尘状态，判断是否需要更换。装置的出风口采用标准法兰接口，可直接与同规格的通风风管对接，无需额外制作变径转接件，适配常规通风管路的安装公差，现场安装时可根据管路走向调整装置的安装角度，支腿结构可适配不同高度的安装基础，减少现场安装的改制工作量。内部气流通道做了平滑过渡设计，避免出现直角突扩或突缩结构，减少气流在装置内部的涡流损耗，降低运行过程中的气流噪音。
