工业场站自动甲烷充装作业设备

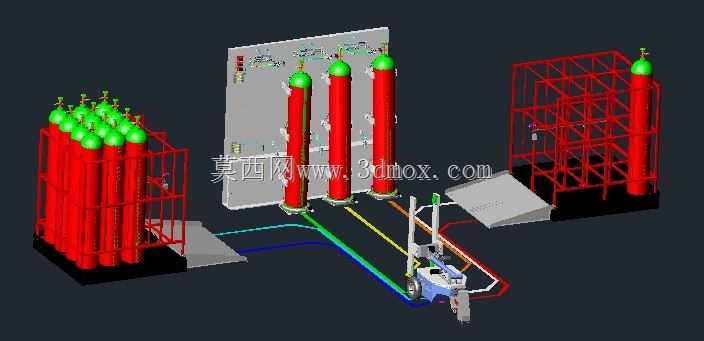

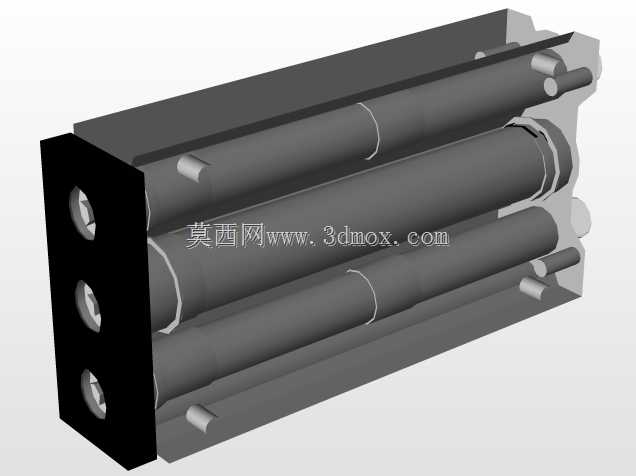

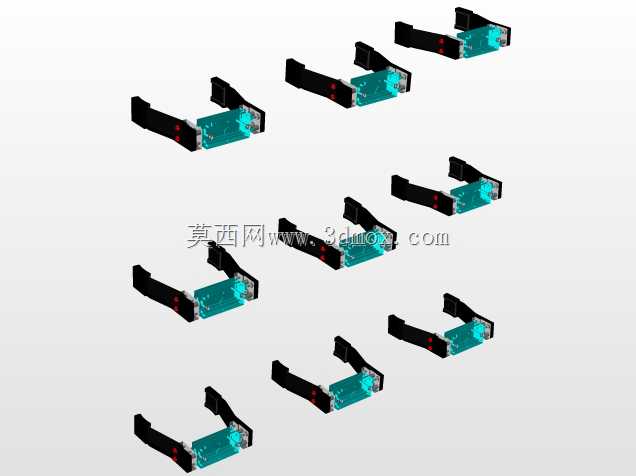

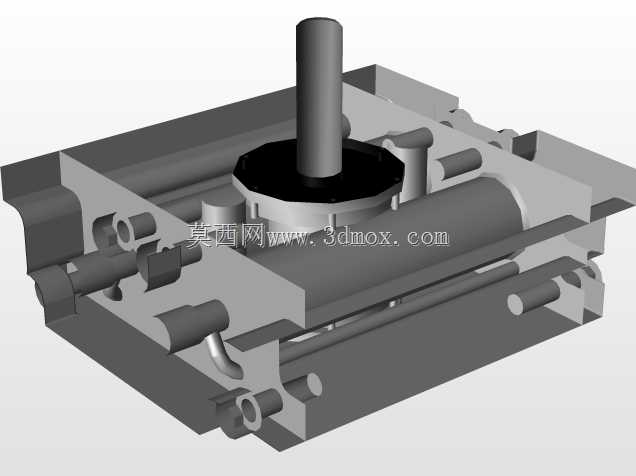

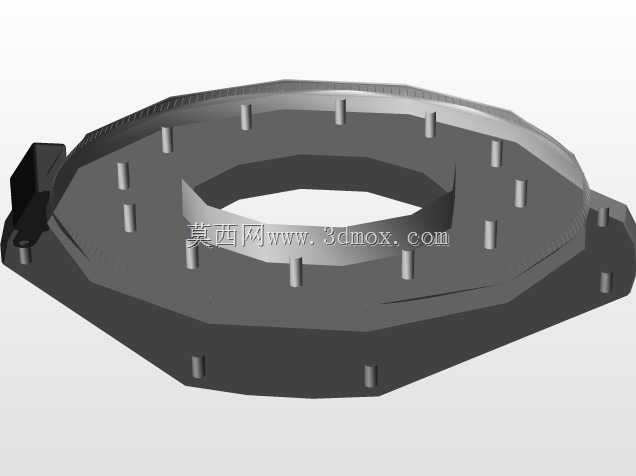

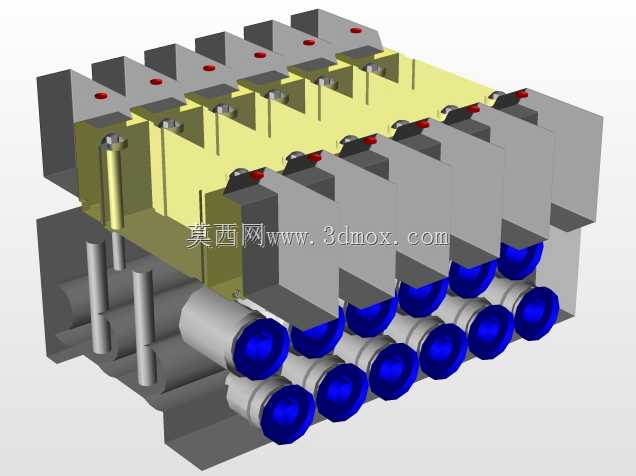

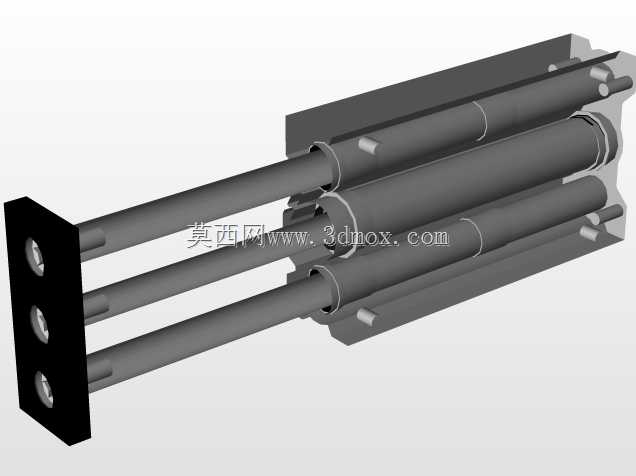

这套自动甲烷充装装置主要面向城镇燃气储配站、工业燃气集中供气点、CNG加气子站这类需要批量完成甲烷气瓶充装的作业场景，核心用途是替代传统人工接驳、逐瓶调压的充装模式，实现高压气态甲烷从固定储气瓶组向移动周转气瓶、车载储气瓶组的自动化定量充装，降低人工操作时的高压介质泄漏风险与操作误差。从结构设计来看，整套装置采用分区布局逻辑，左侧为多瓶位固定储气瓶组区域，采用框架式护栏围合储气瓶阵列，瓶组通过底部汇流排统一引出管路，汇流排上集成了对应每路气瓶的截止阀、止回阀与压力检测点位，避免单瓶故障影响整套储配系统运行；中间区域为管路输送与阀组控制区，不同功能的管路采用分色布设，高压进气、回气、放空、控制气路分别对应不同色标，方便后期运维时快速识别管线功能，阀组区域预留了压力变送器、流量传感器的安装接口，可直接对接场站的自控系统实现充装压力、流量的实时采集；右侧为充装作业位，设置了可适配移动充装小车的对接工位，配套的防拉脱装置、接地端子均按照燃气场站防爆要求布设，充装小车自带移动轮组与推拉扶手，可在作业区域内灵活转运，适配不同位置的待充瓶组对接需求。设计阶段充分考虑了场站的安装边界条件，固定储气瓶组区域的底部基座采用混凝土预埋螺栓固定，整体框架高度适配常规工业厂房的室内净空要求，管路布设预留了不小于300mm的运维操作空间，阀组操作面距离地面高度控制在1.2米至1.5米区间，符合人体工程学操作要求，无需额外搭设操作平台即可完成日常阀件启闭、参数查看操作。充装控制逻辑上采用分级调压设计，高压储气瓶组的甲烷先经过一级调压降至充装作业额定压力，再通过流量调节阀组控制充装流速，避免快充过程中气瓶温升过快带来的安全隐患，整套装置的管路连接均采用高压法兰与卡套接头组合的密封形式，密封等级满足高压可燃气体输送的零泄漏要求，配套的安全泄放管路统一接引至场站放空管，避免泄放的可燃气体在作业区域积聚。
