轴向斜盘式柱塞液压泵结构设计

在行走机械液压系统、工业液压站、工程机械动力单元的设计选型环节，斜盘柱塞泵始终是高压工况下的核心动力元件，这类元件依靠柱塞在缸体柱塞孔内的往复运动改变密封容腔容积，完成吸油与压油过程，能在持续高压输出的工况下保持较高的容积效率，适配31.5MPa及以上的连续工作压力场景，常见于挖掘机主泵系统、混凝土泵车动力单元、注塑机液压驱动回路这类对压力稳定性、流量调节精度有较高要求的设备中。

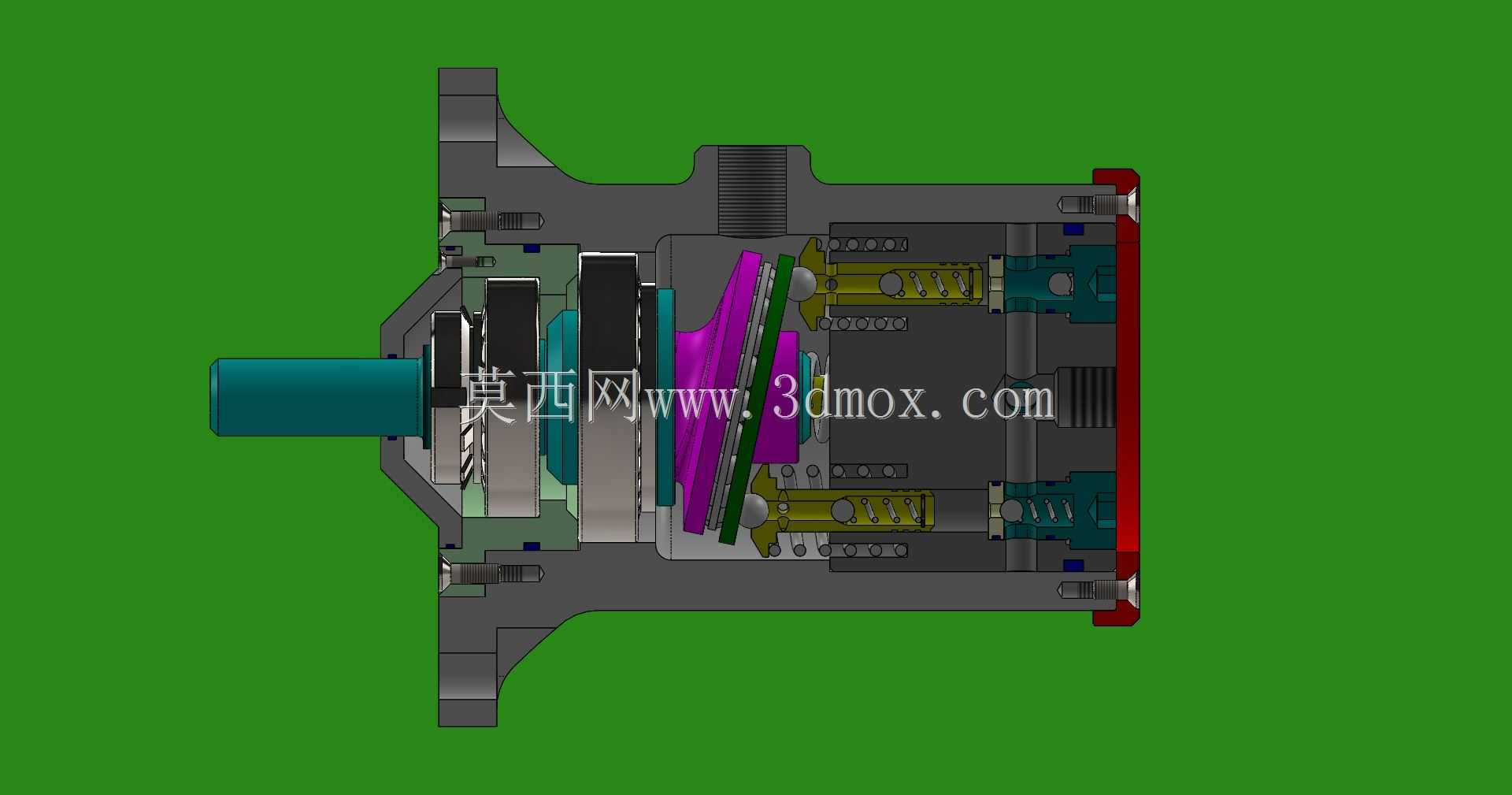

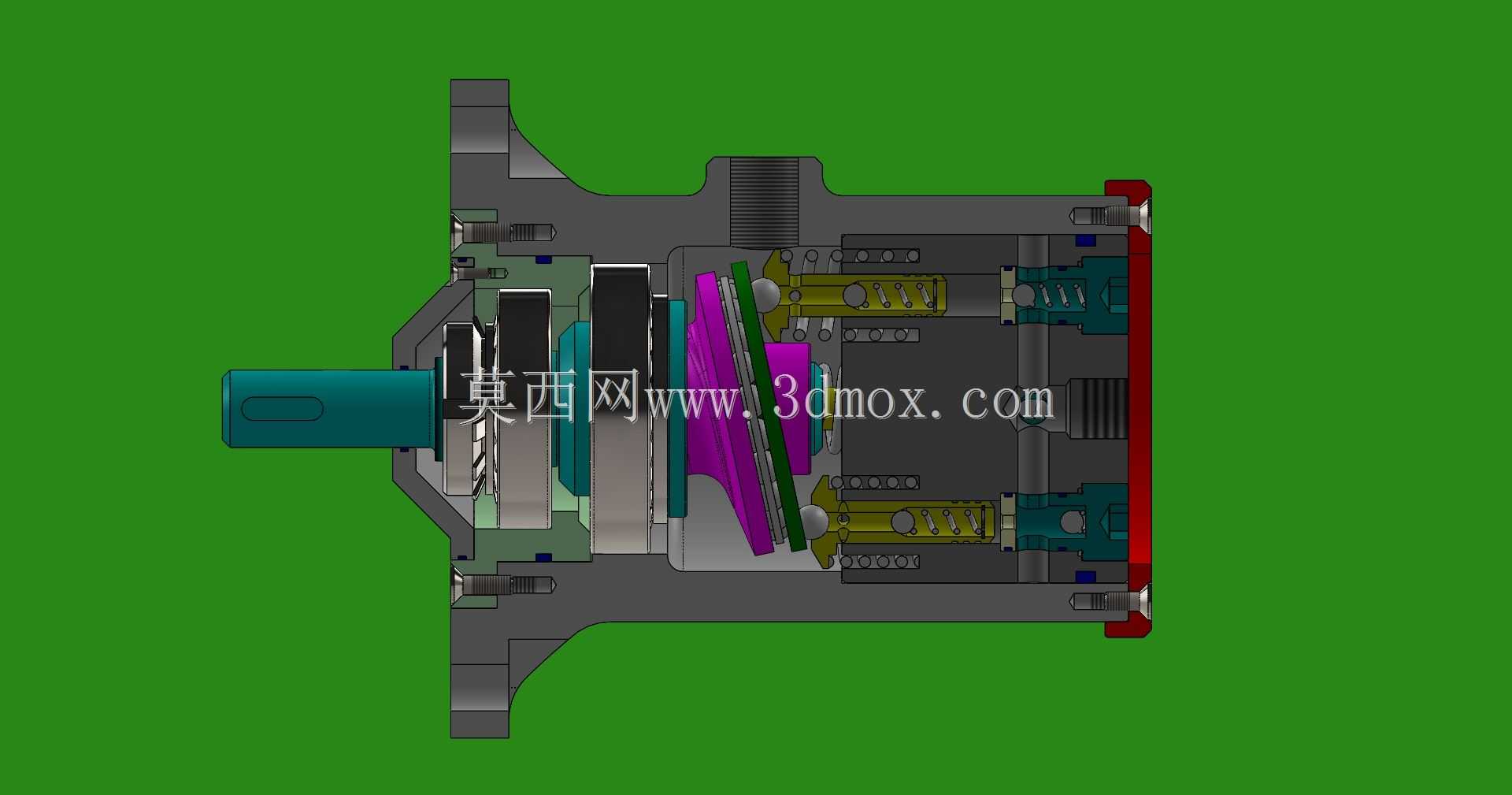

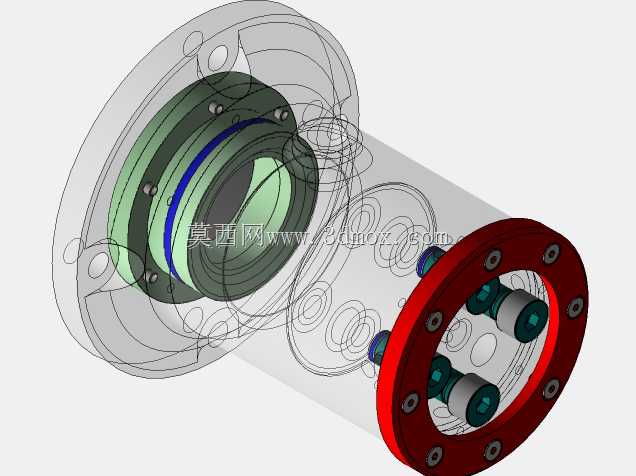

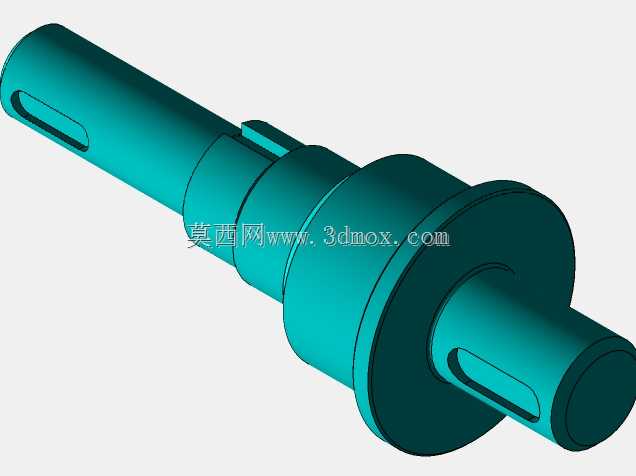

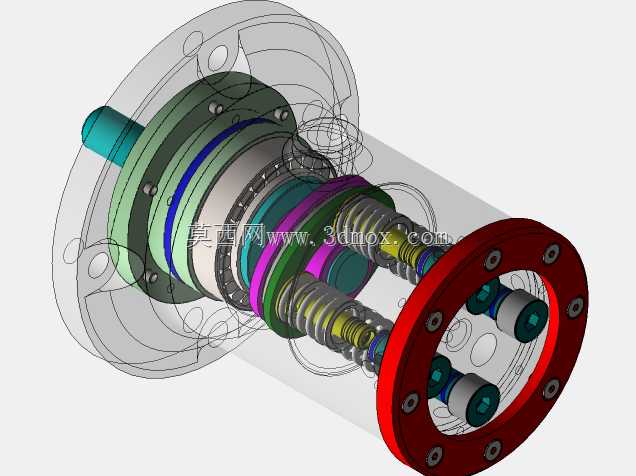

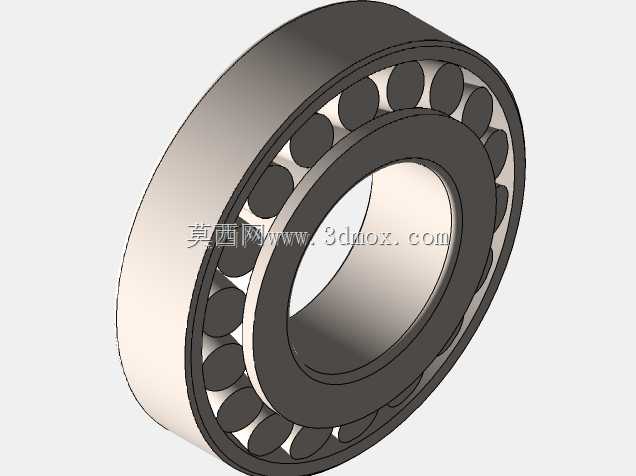

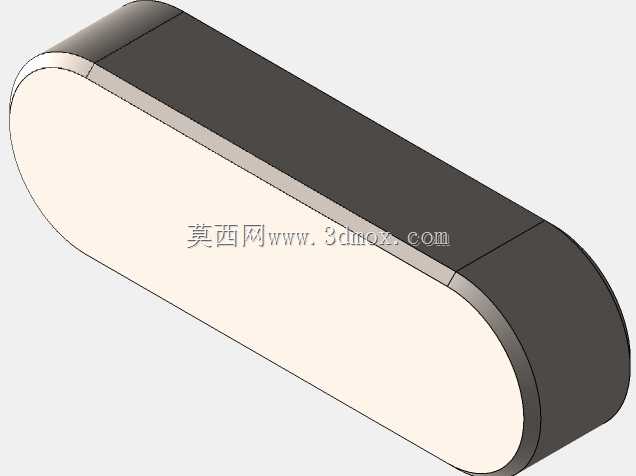

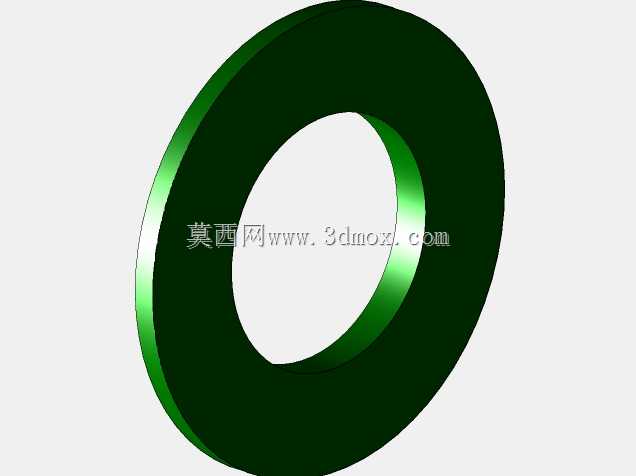

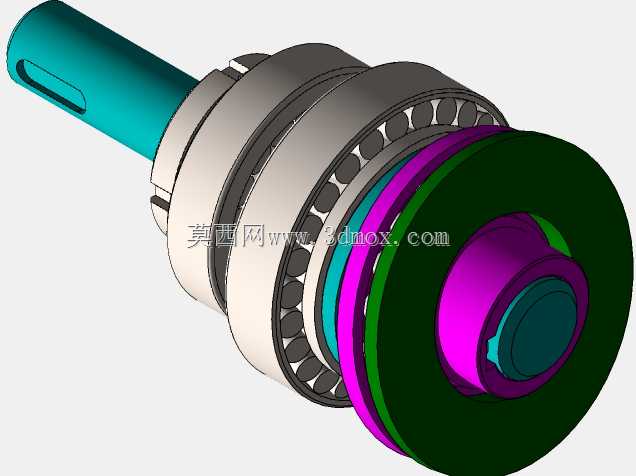

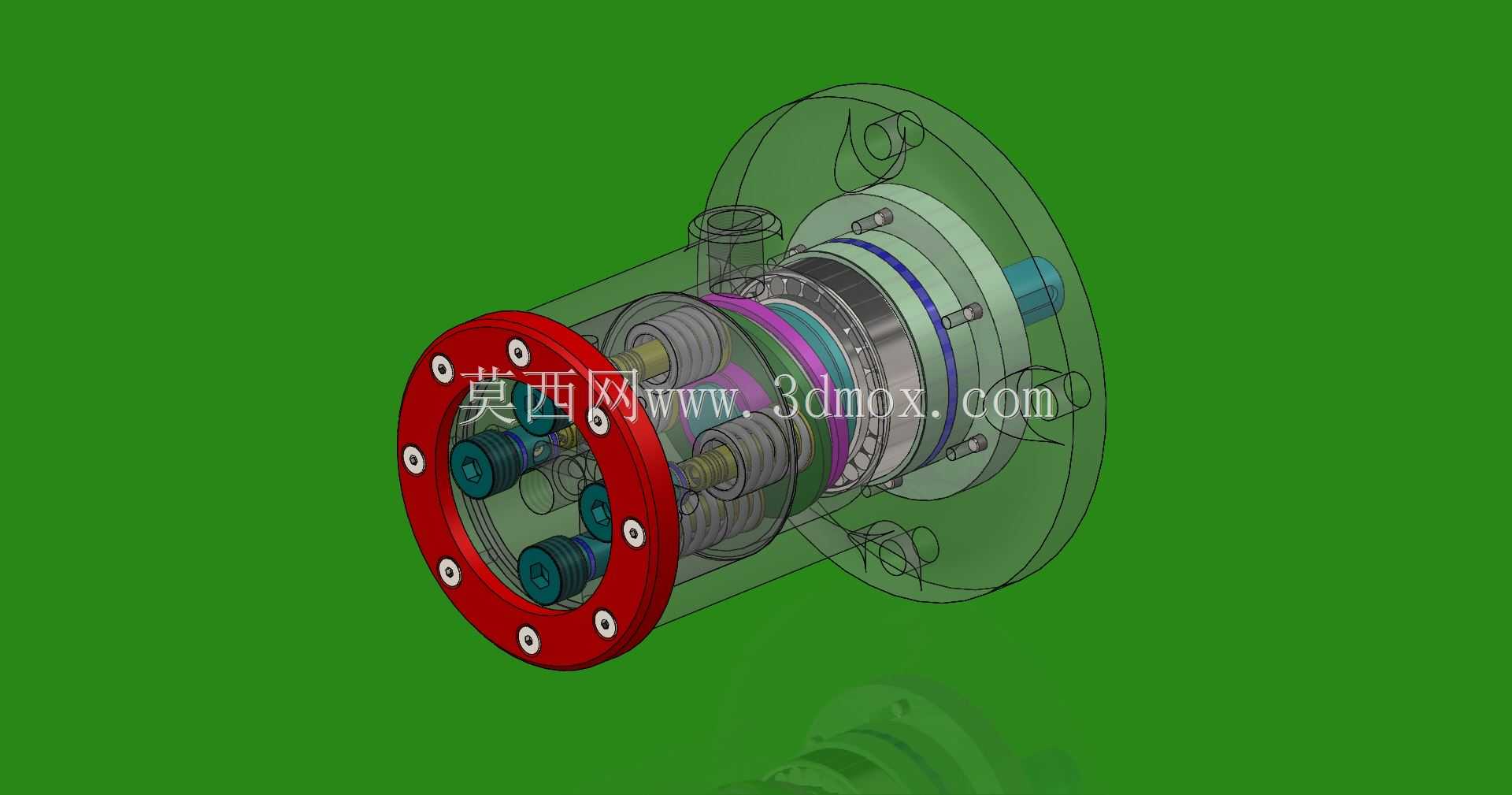

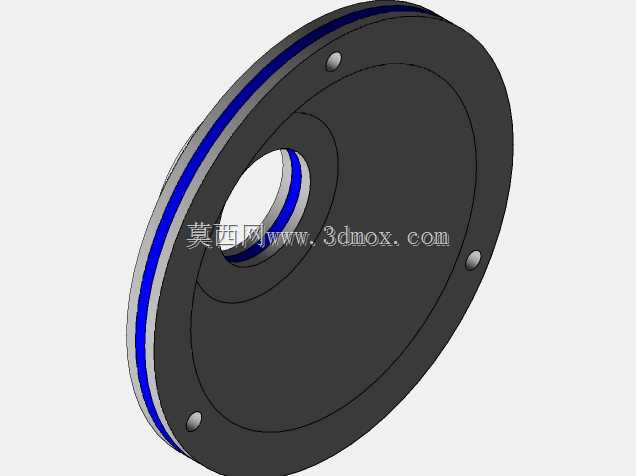

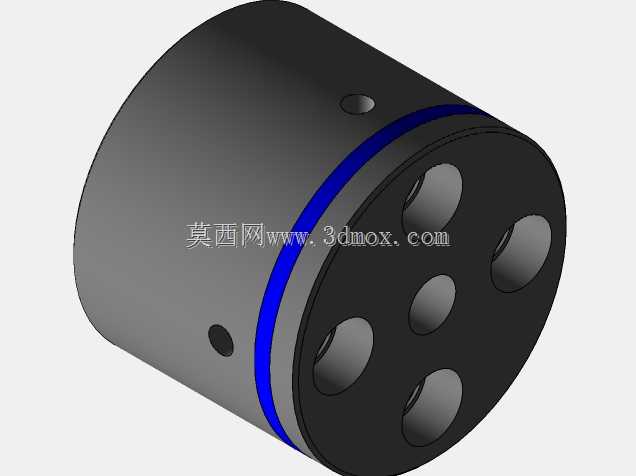

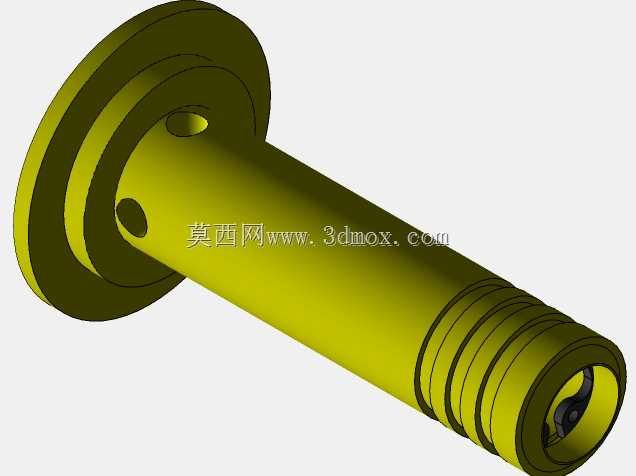

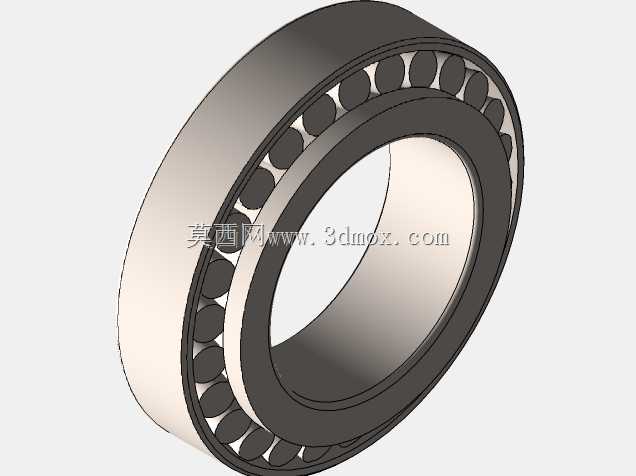

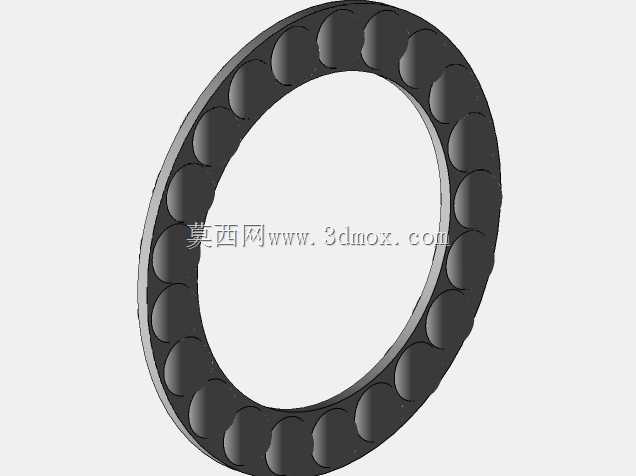

从结构设计逻辑来看，这款斜盘柱塞泵采用通轴式布局，输入轴端通过花键结构与原动机输出端连接，轴系上集成的缸体随主轴同步旋转，斜盘以固定倾角布置在泵体后端，滑靴组件始终贴合斜盘平面，随缸体转动过程中，柱塞在孔内做直线往复运动：当柱塞随缸体转动至吸油区时，柱塞向外伸出，柱塞孔内容积增大形成负压，从配流盘的吸油窗口吸入液压油；转动至压油区时，柱塞被斜盘推回孔内，容腔缩小将高压油从压油窗口压入系统回路。配流盘与缸体端面采用高精度平面密封设计，加工过程中对端面平面度、粗糙度有严格要求，避免高压工况下内泄过大导致容积效率下降。

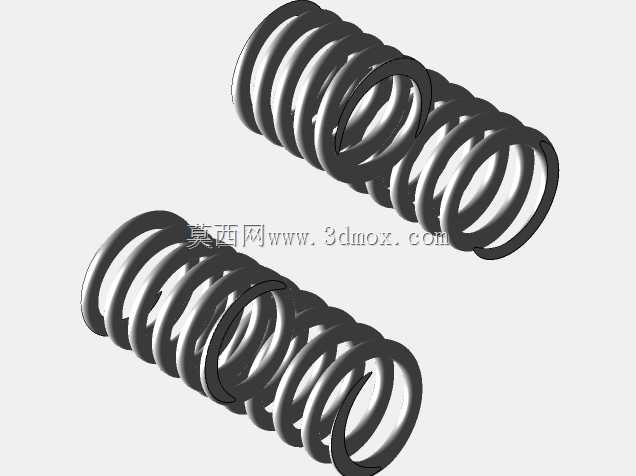

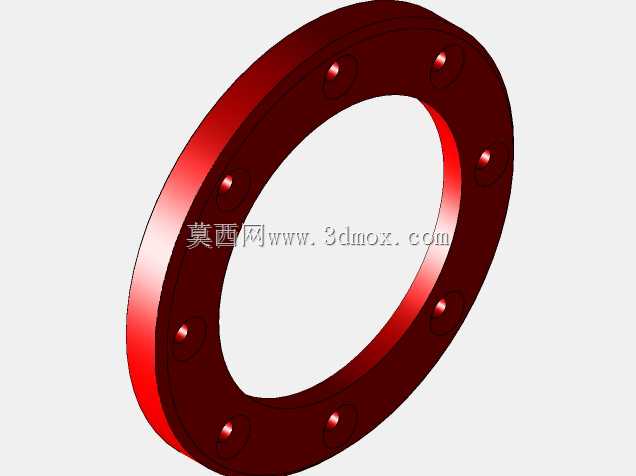

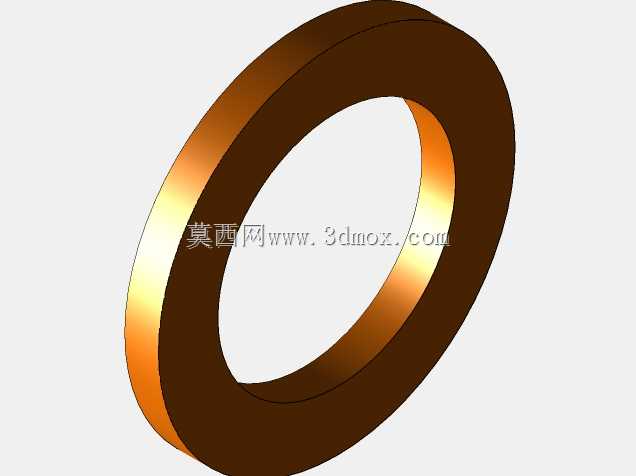

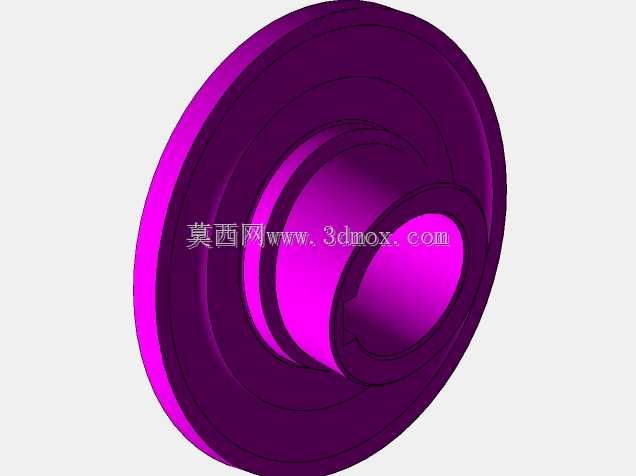

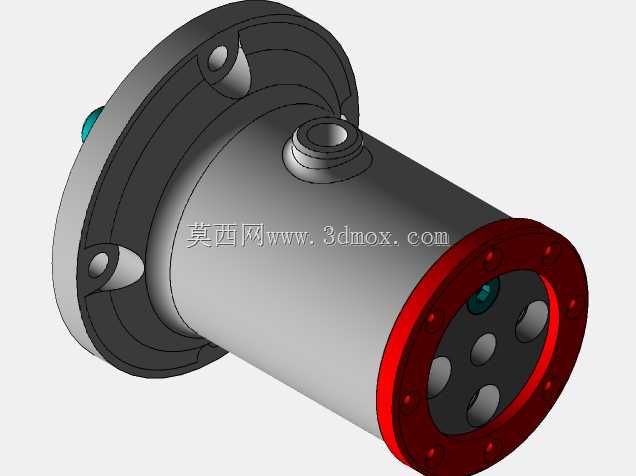

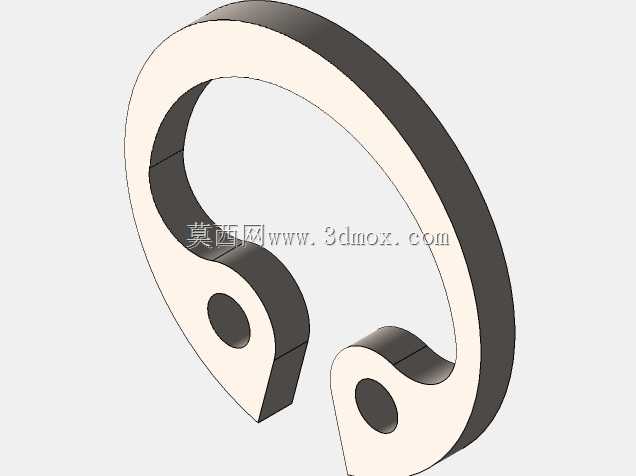

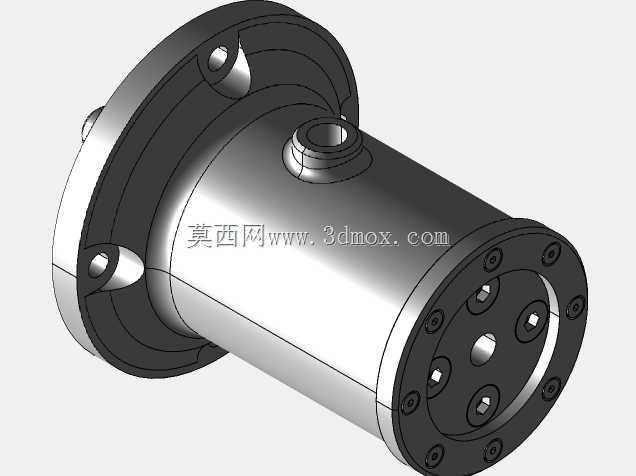

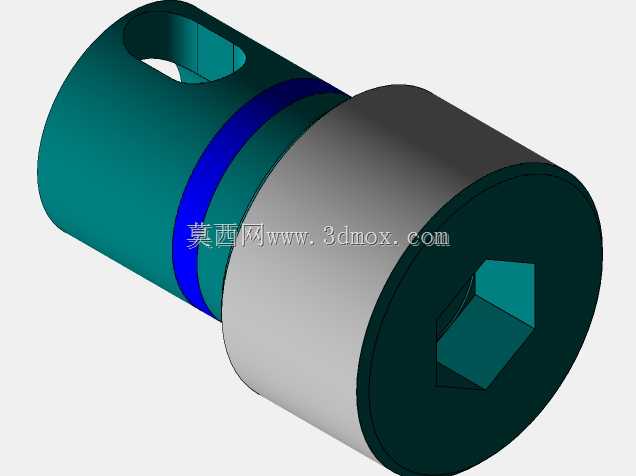

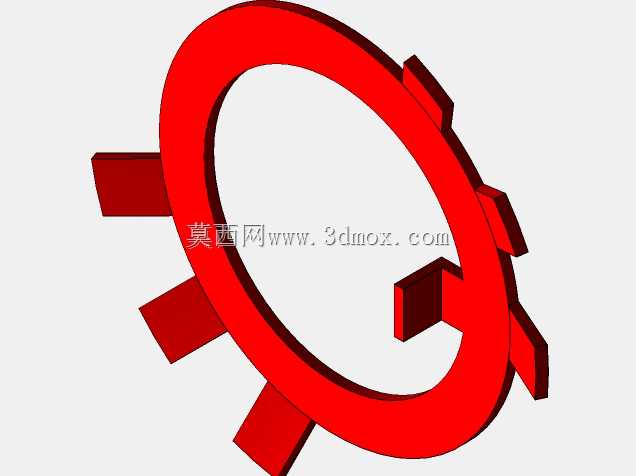

安装边界层面，这类泵的输入轴端采用标准止口定位结构，止口直径、轴伸长度、安装孔位分布均遵循行业通用安装尺寸规范，可直接适配同规格连接法兰的电机、柴油机驱动单元，无需额外设计转接工装。泵体侧面预留吸油口、压油口的标准法兰连接位，泄油口布置在泵体最高位置，保证壳体内泄油液能顺利排出，避免启动时壳体内压力过高冲损轴封。内部的回程盘、中心弹簧组件始终保证滑靴与斜盘的可靠贴合，即使在低压待机、吸油压力波动的工况下，也不会出现滑靴脱开导致的撞击、磨损问题。

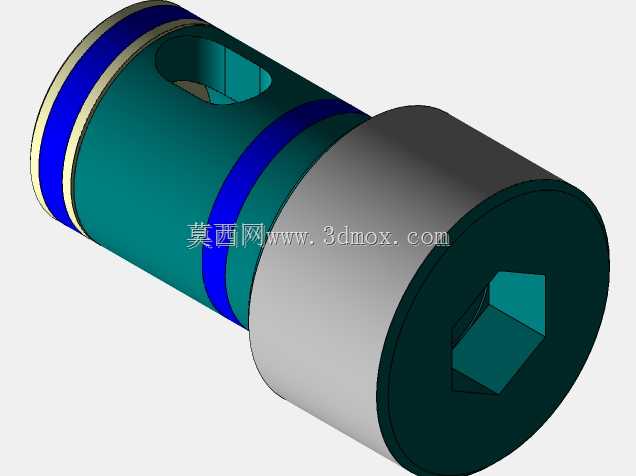

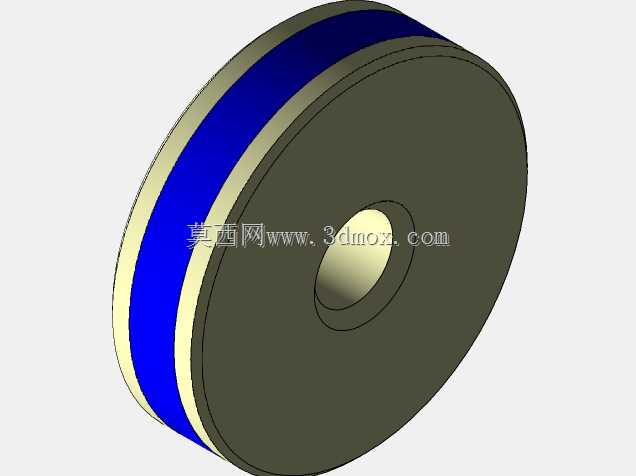

设计过程中针对柱塞与柱塞孔的配合间隙做了针对性优化，间隙值控制在合理区间，既保证高压下的油膜密封效果，又避免热胀工况下柱塞卡滞；滑靴与斜盘的接触面开设静压支撑油槽，引入高压油形成油膜，降低接触面的摩擦磨损，延长元件连续工作寿命。变量控制相关的结构预留了变量活塞的安装空间，可根据实际使用需求搭配手动变量、恒压变量、负载敏感等不同控制模块，适配不同主机的流量调节需求，无需重新设计主体壳体结构，能有效缩短不同配置泵型的开发周期。
