小型三叶片风力涡轮机结构设计与动画演示

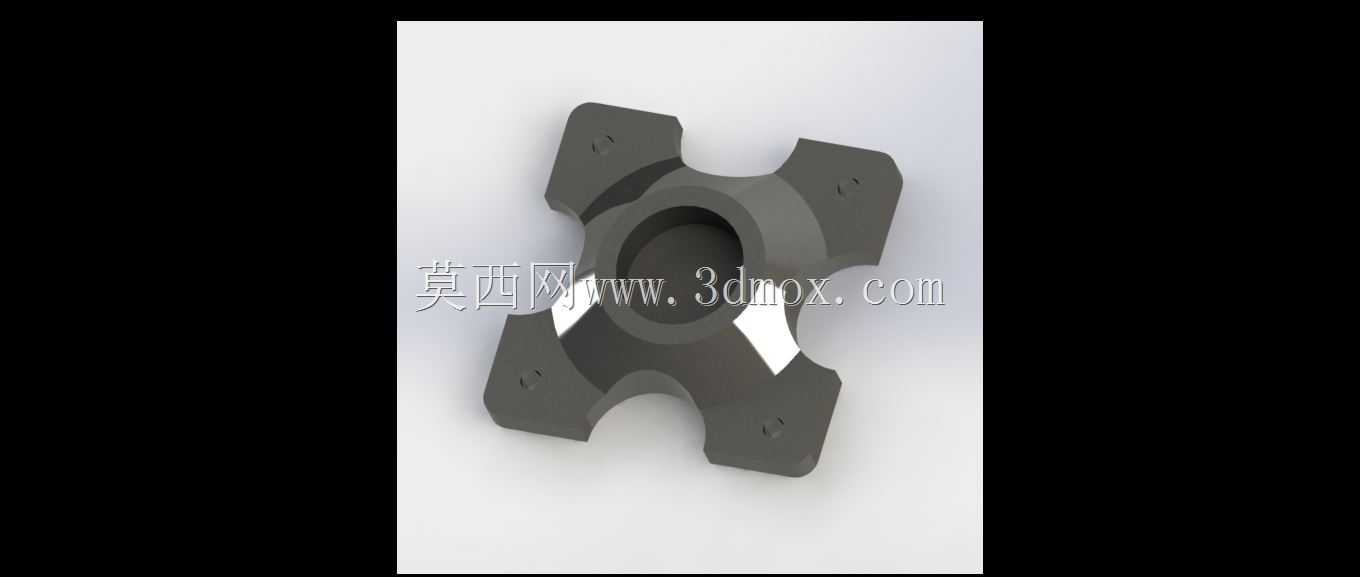

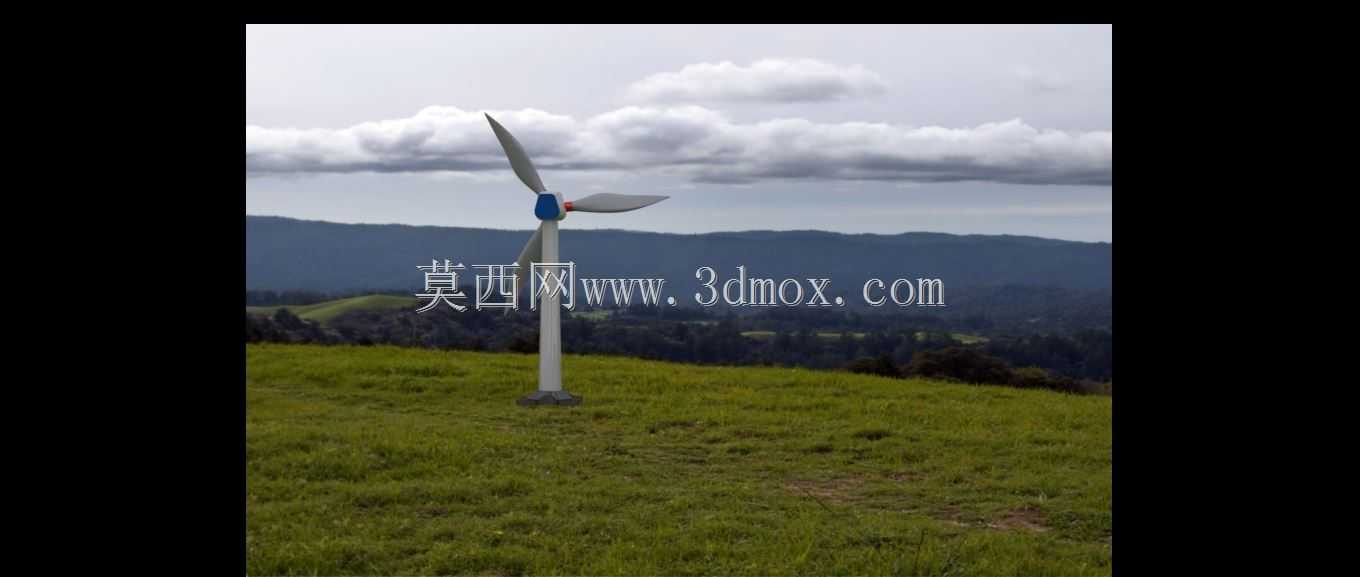

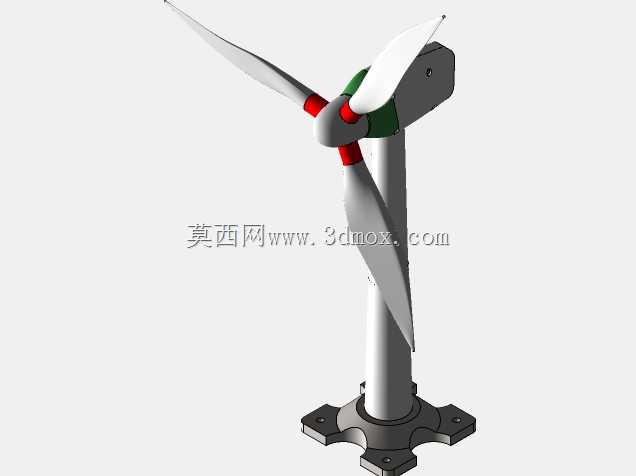

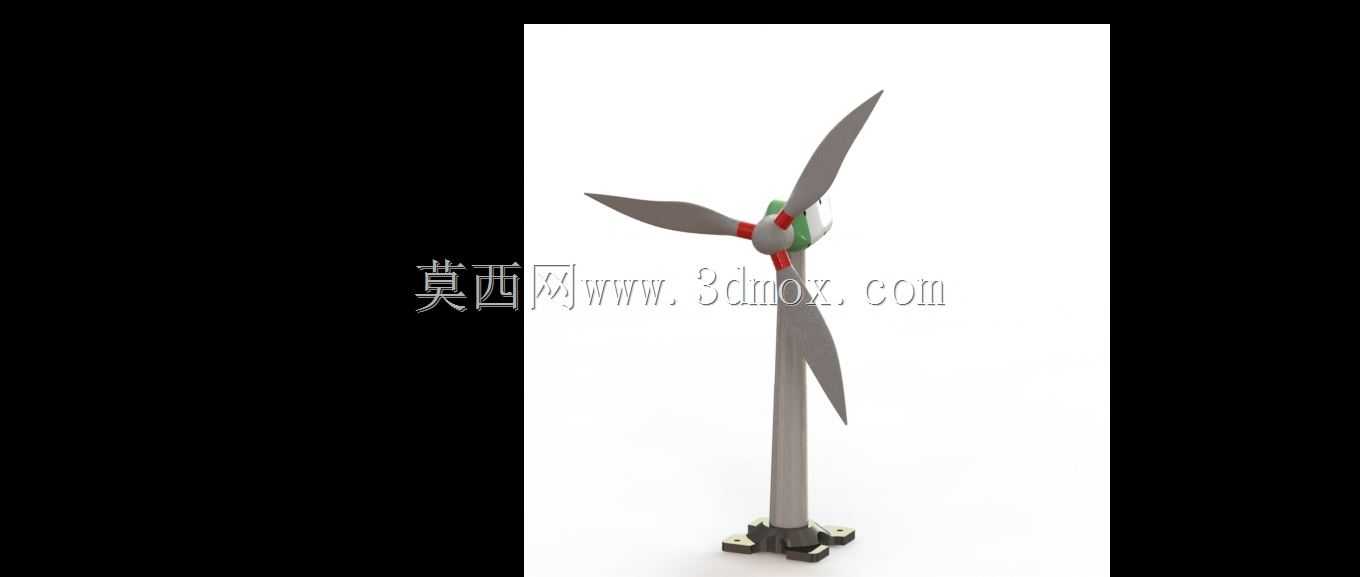

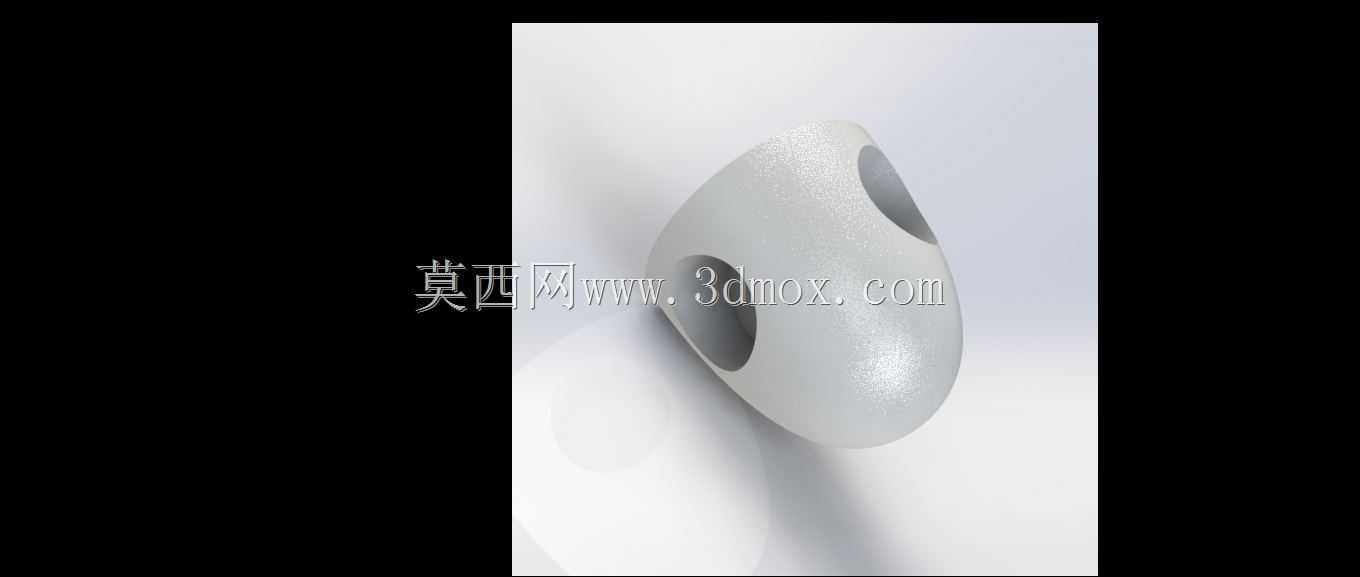

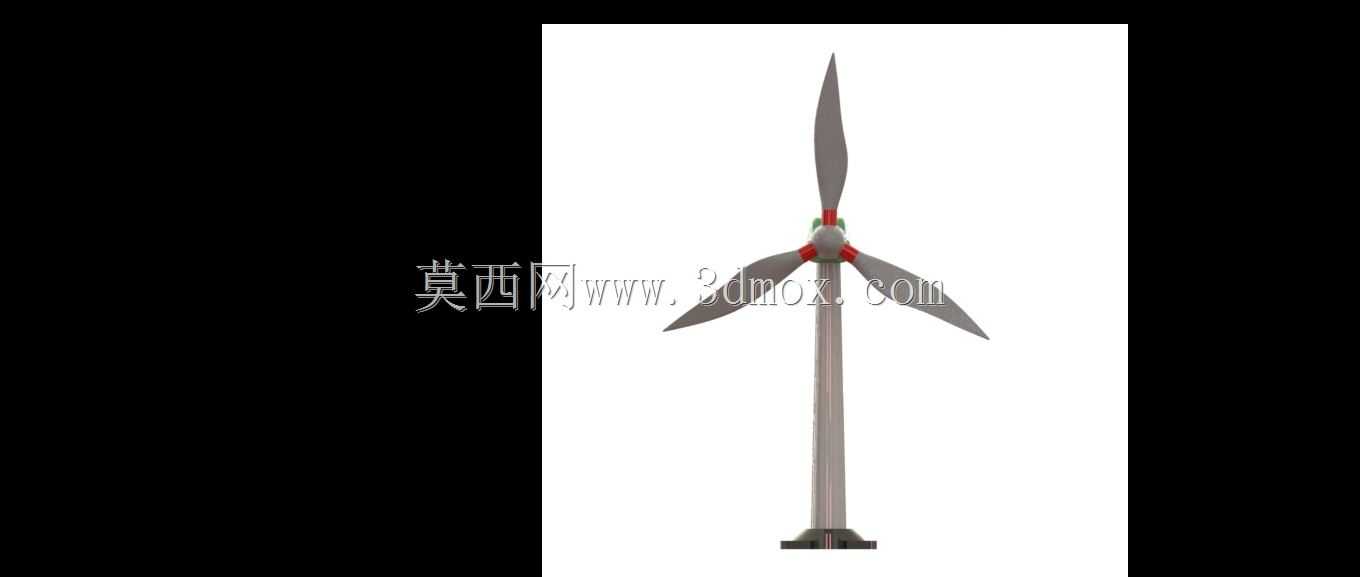

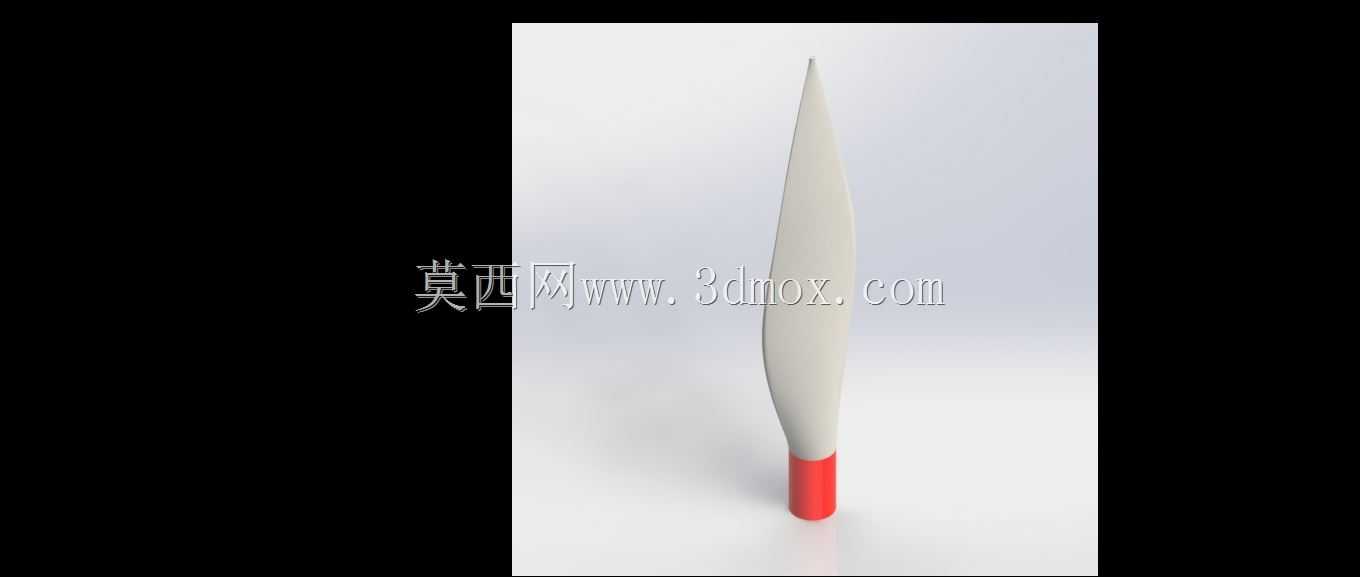

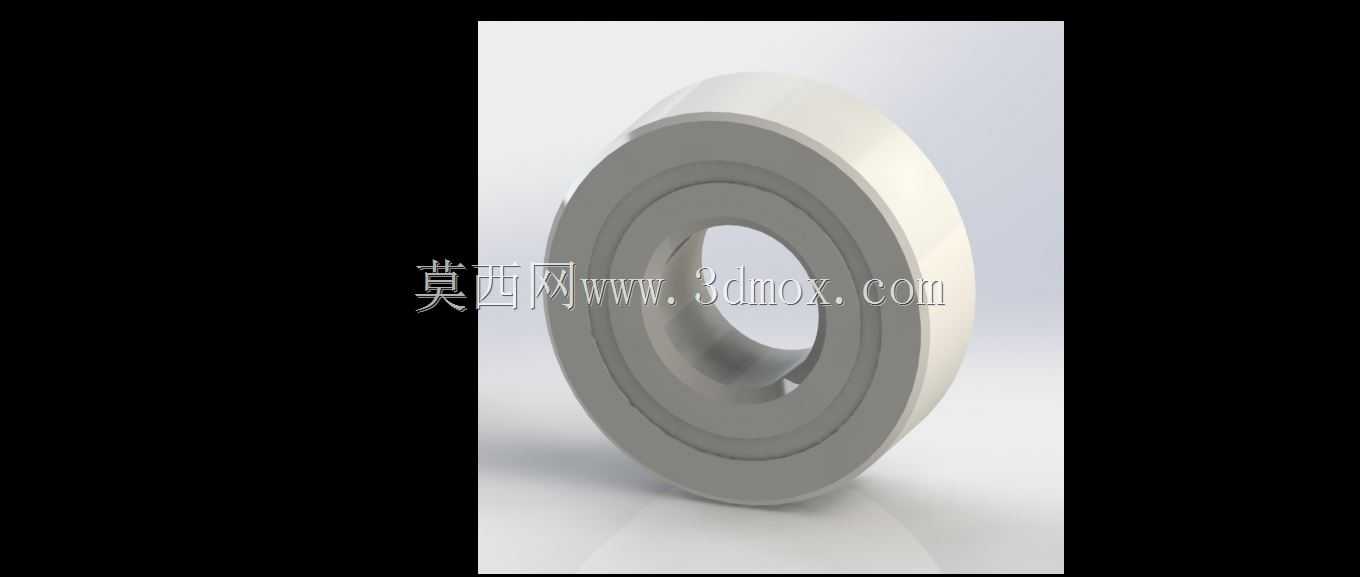

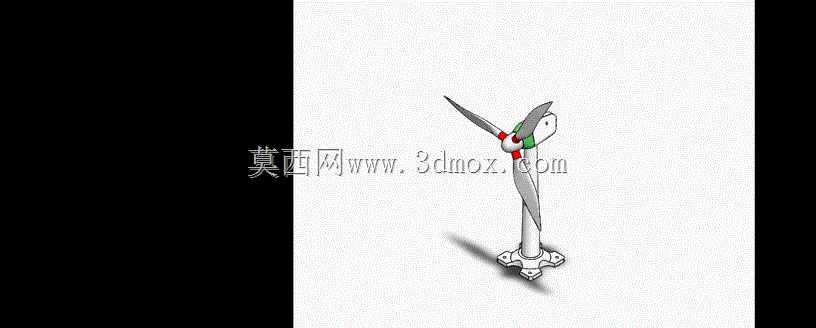

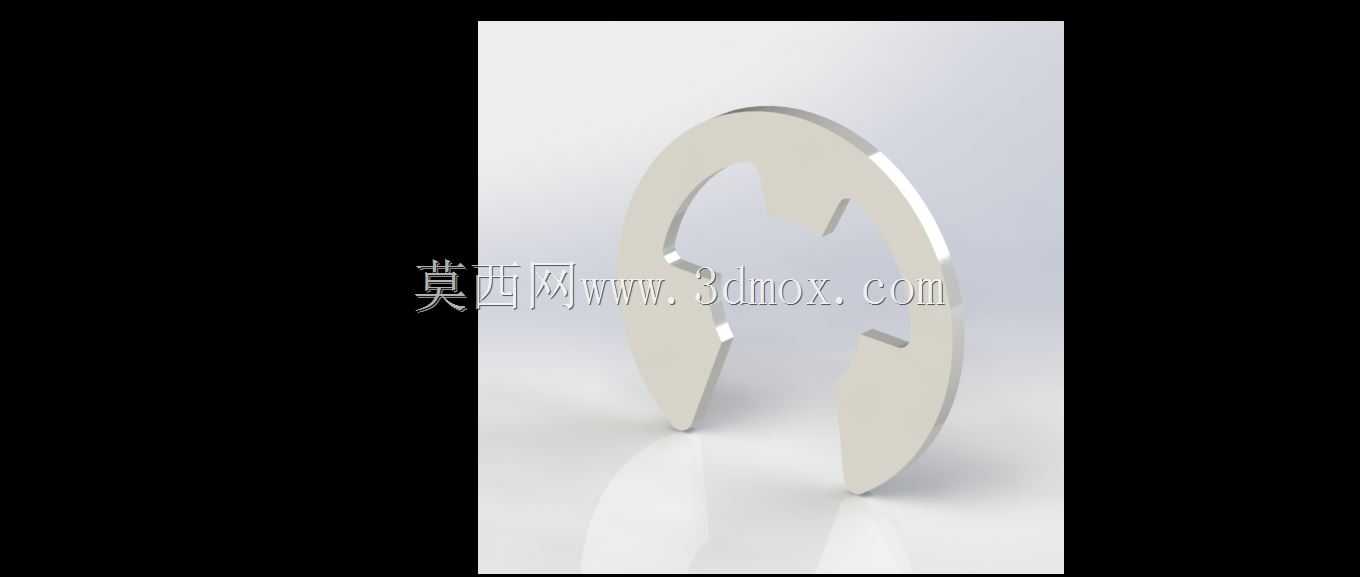

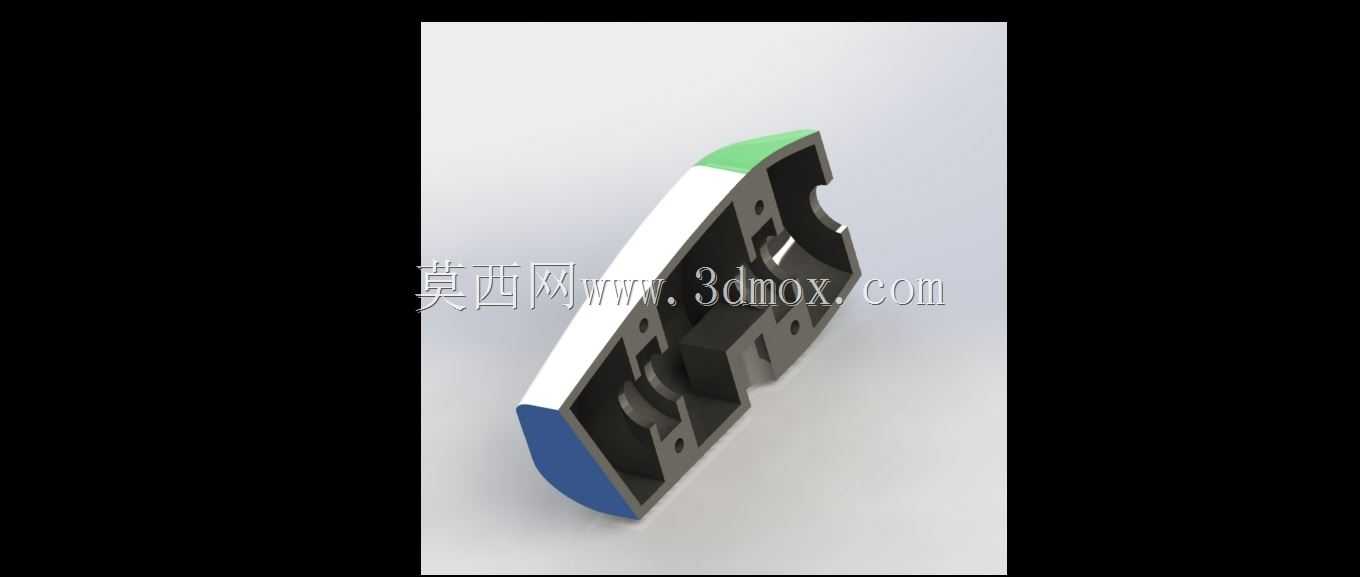

这款小型风力涡轮机采用三叶片水平轴结构设计，主要面向分布式风能利用场景，可适配偏远地区独立供电、小型离网电站、景观互补供电、户外监测设备供电等多种应用需求，能够在低风速环境下捕捉风能转化为旋转机械能，为后续发电单元提供动力输入。从结构设计逻辑来看，叶片采用翼型截面构型，在建模阶段完成了曲面连续性校验，保证叶片表面气动流线顺滑，减少旋转过程中的紊流损耗，三个叶片沿轮毂周向120度均匀分布，运行时动平衡表现稳定，可降低整机振动幅度。轮毂部分设置了叶片安装定位槽，每支叶片通过根部的定位凸台与轮毂卡槽配合，装配时可快速完成对位，减少现场安装的调试工作量，轮毂与主轴的连接采用法兰式定位结构，传递扭矩的同时保证同轴度公差控制在合理范围内。塔筒部分采用等径直筒构型，底部设计了带安装孔的法兰底座，四个安装孔沿底座周向均匀分布，可通过膨胀螺栓与混凝土基础固定，安装边界需保证基础平面水平度偏差不超过千分之三，塔筒高度适配小型机组的风轮扫掠半径，避免叶片旋转时与地面或周边障碍物产生干涉，整机安装后需保证风轮旋转平面与主导风向垂直，最大化风能捕获效率。在功能特性上，该结构可实现风轮随风向变化自动对风的适配性，叶片的气动扭角从根部到梢部逐步变化，适配不同旋转半径处的线速度差异，提升不同风速区间的能量转化效率，建模过程中完成了整机装配干涉检查，所有运动部件的运动行程均预留了足够安全间隙，动画演示完整复现了风轮旋转的运动过程，可直观展示各部件的运动配合关系。从实际工程应用角度，这类小型风力涡轮机的结构设计需重点考虑户外工况的耐候性，底座法兰的厚度需满足抗倾覆力矩要求，叶片根部的连接强度需能抵御极端阵风的冲击载荷，塔筒的长径比设计兼顾了结构刚度与材料用量，在保证运行稳定性的前提下控制整机重量，方便运输与现场吊装作业。建模时对各部件的配合公差做了合理设定，转动副处预留了润滑结构的安装空间，可适配后期运维的保养需求，整机拆解后可分为叶片、轮毂、主轴、塔筒、底座五个主要模块，模块化的设计思路方便部件更换与故障维修，降低全生命周期的运维成本。
