分体式离心泵壳体结构三维建模

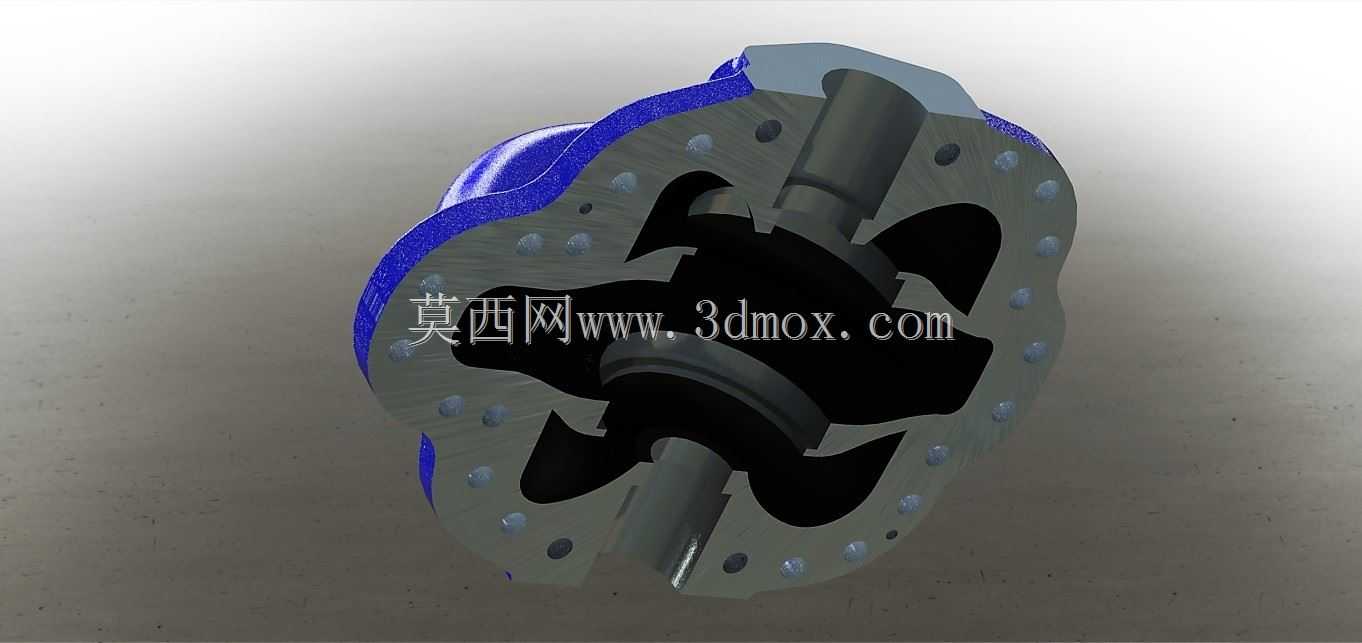

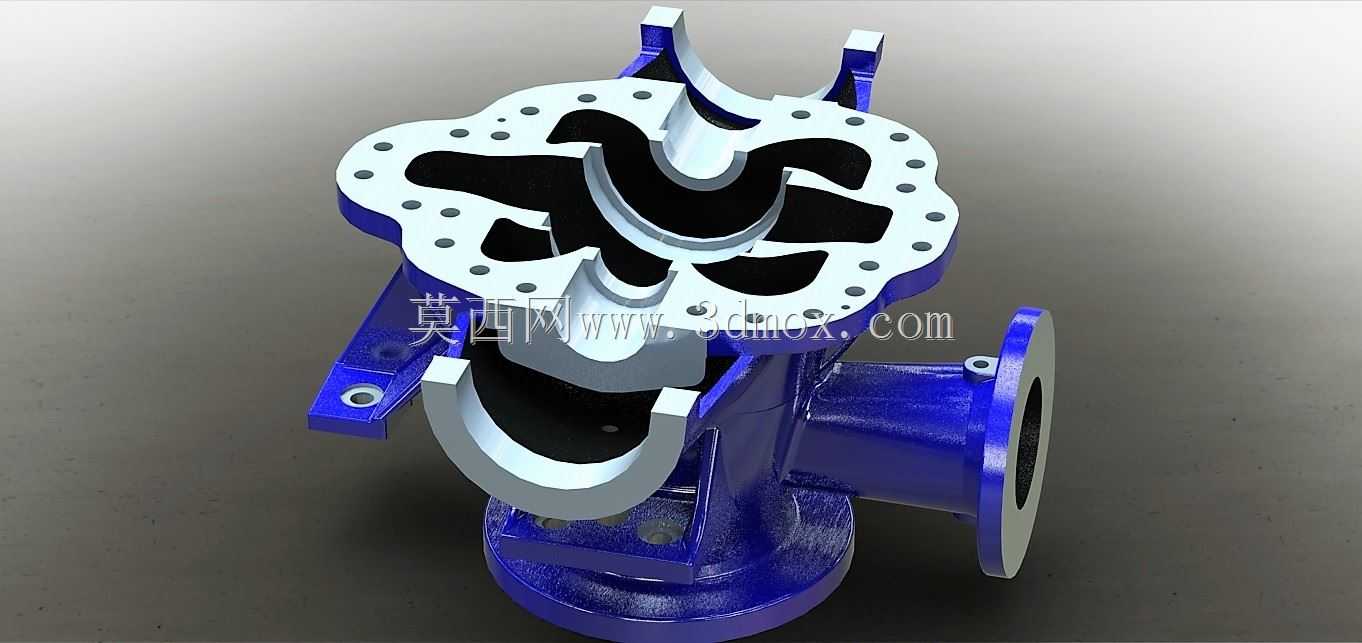

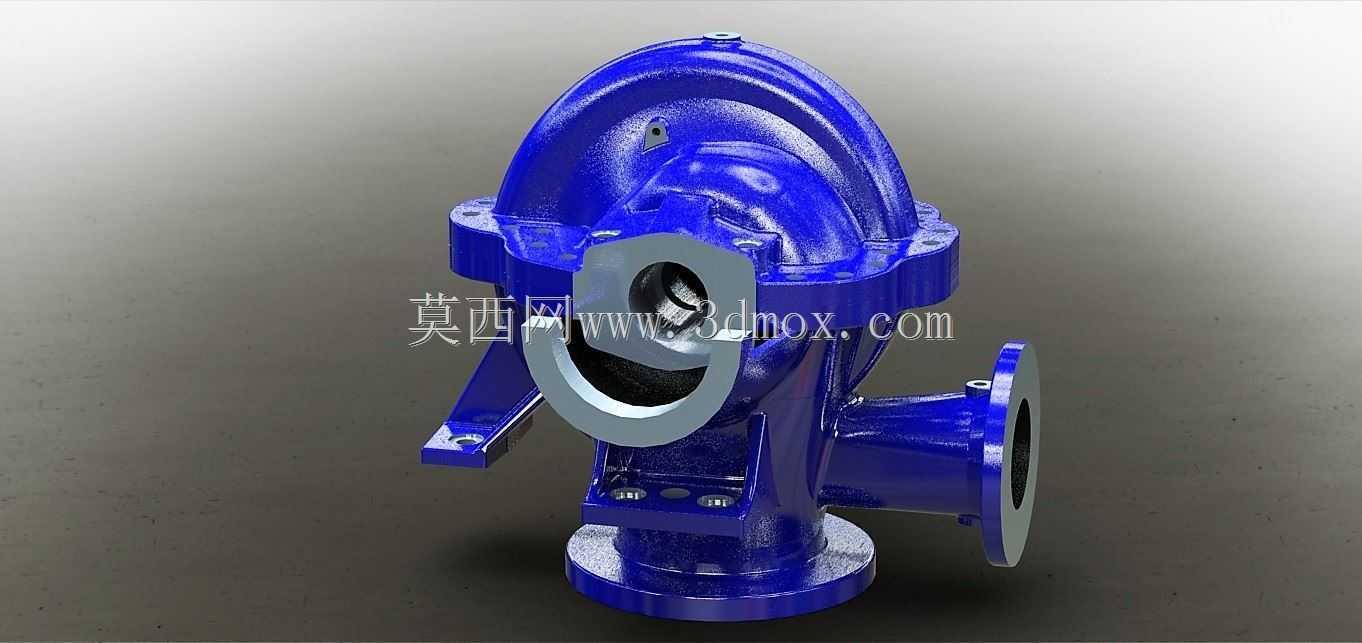

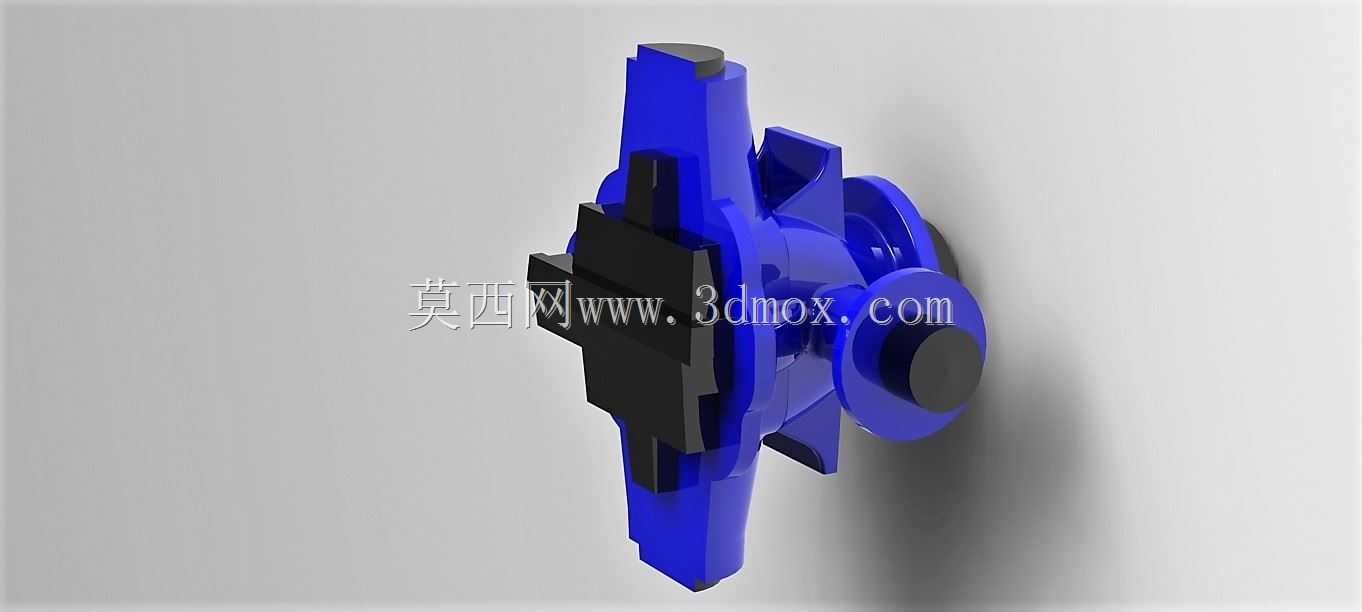

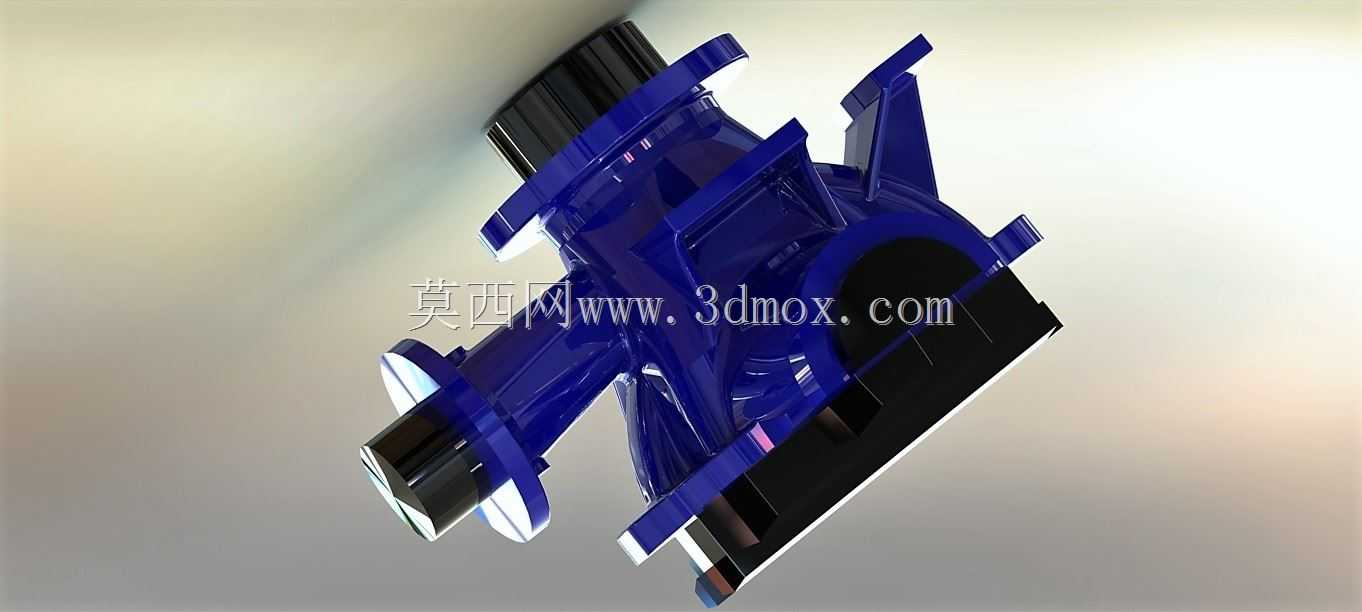

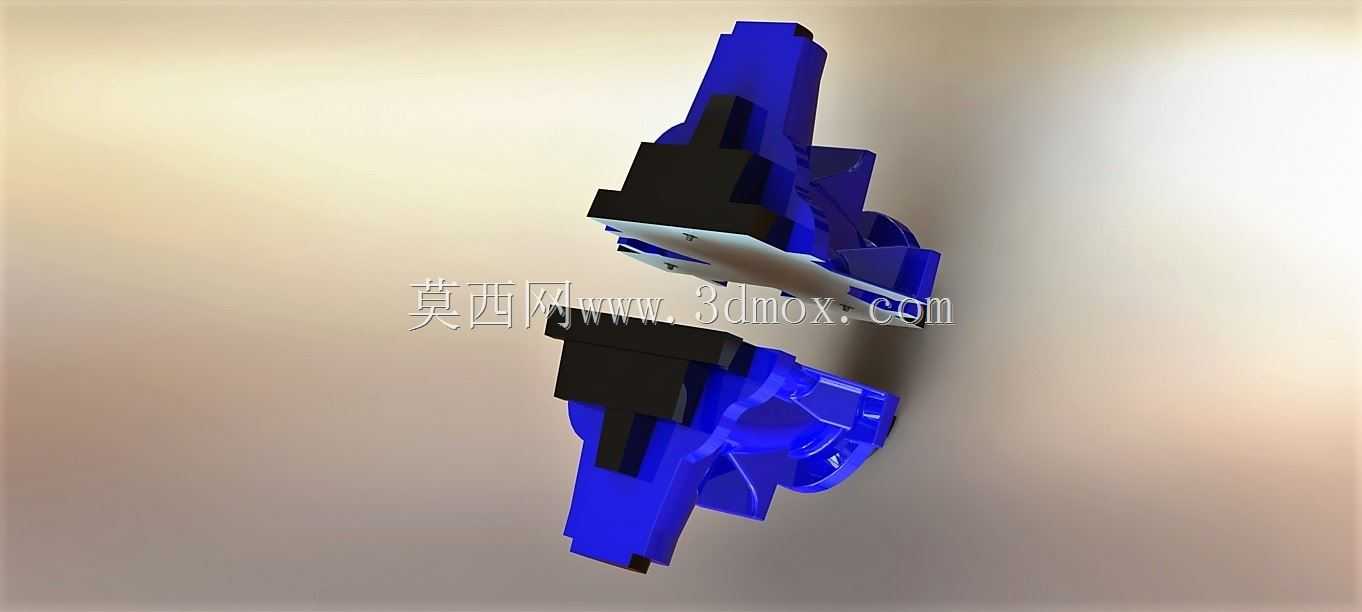

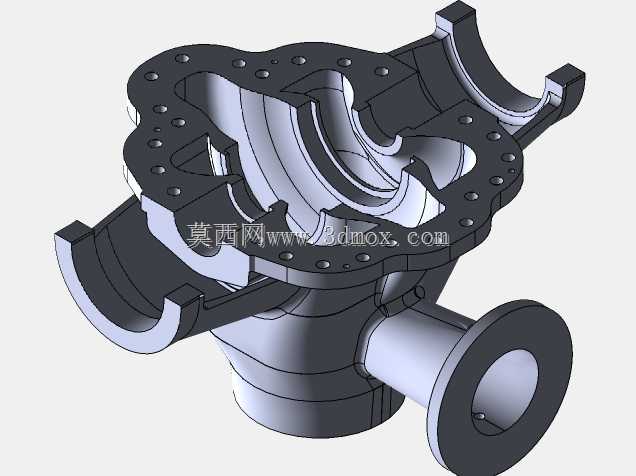

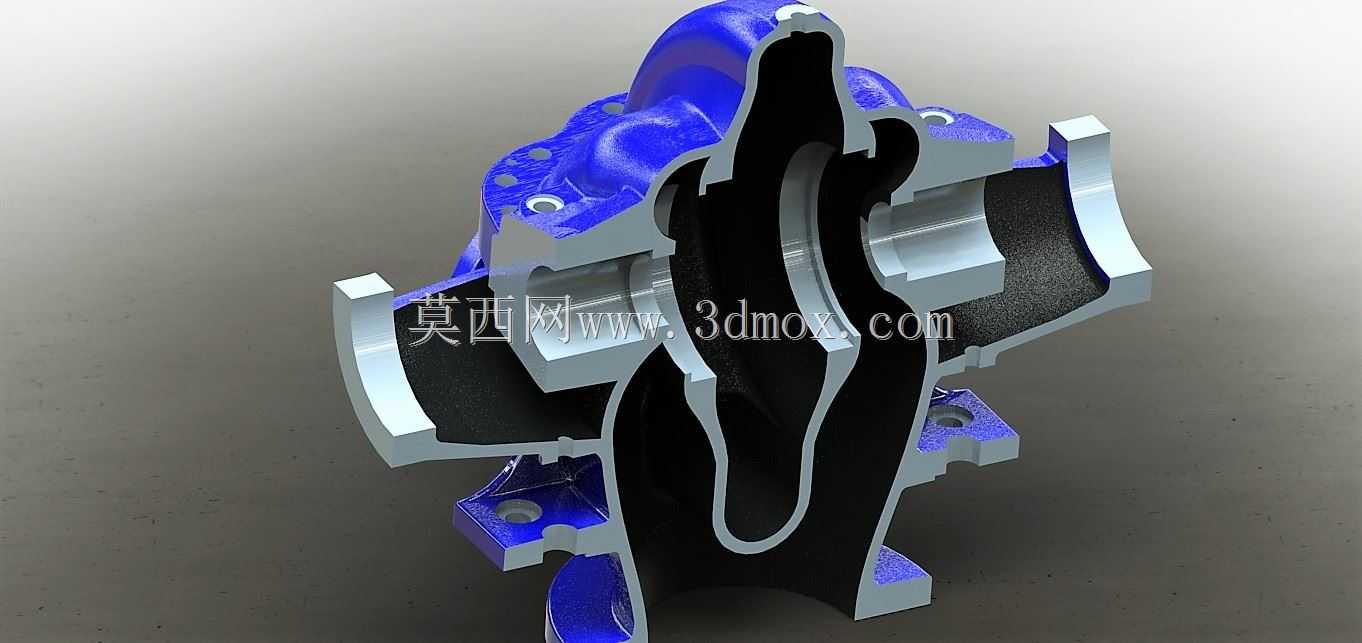

该模型还原的是分体式离心泵的壳体总成结构，这类泵体广泛应用在市政供水、暖通循环、工业流体输送、建筑给排水等场景中，作为流体输送系统的核心承压部件，承担着导流、承压、承载叶轮与轴系组件的核心作用。从结构设计来看，这款泵体采用中开式分体结构，上下壳体通过法兰面螺栓紧固连接，这种设计的核心优势是检修时无需拆卸进出水管路与驱动电机，只需拆开上壳体即可完成叶轮、密封件、轴套等易损件的更换，大幅降低现场运维的工作量与停机时长。泵壳的流道采用渐扩式蜗壳结构设计，建模时还原了流道截面从隔舌位置开始沿叶轮旋转方向逐步扩大的形态，能够将叶轮甩出的高速流体的动能平稳转化为压力能，减少流道内的涡流与水力损失，提升泵组的运行效率。进出水口均采用标准法兰连接结构，法兰端面的螺栓孔分布、密封面凸台尺寸都匹配通用管路安装标准，侧置的出水口与下置的进水口形成90度夹角布局，适配多数卧式安装的管路排布场景。底部的一体式安装底座带有地脚螺栓安装孔，建模时还原了底座的加强筋结构，能够承受泵组运行时的重量与振动载荷，避免运行过程中出现壳体变形或共振问题。壳体上的轴承位安装凸台、密封腔位置的尺寸都做了精准还原，能够匹配标准尺寸的轴封组件与轴承组件，保证装配时的同轴度要求，减少运行时的轴系跳动。在建模过程中，壳体的壁厚做了均匀化处理，承压部位的壁厚根据流体压力分布做了局部加强，比如法兰连接位置、蜗壳高压区的壁厚都略大于低压区，在保证承压强度的前提下尽可能控制铸件的重量，降低铸造时的缩孔、缩松风险。安装边界方面，底座的安装孔间距、进出水口的法兰中心高都符合常用离心泵的安装尺寸规范，可直接用于同参数泵型的结构设计参考、装配干涉校验，也可用于泵组运维培训的结构拆解演示，帮助技术人员快速理解中开泵的内部结构与装配逻辑。
