棘轮式套筒扳手三维结构设计

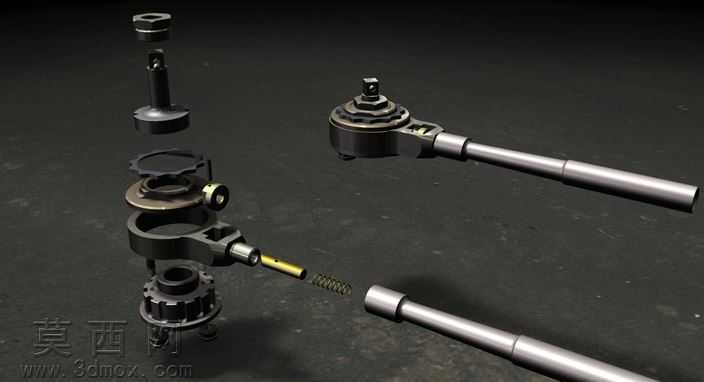

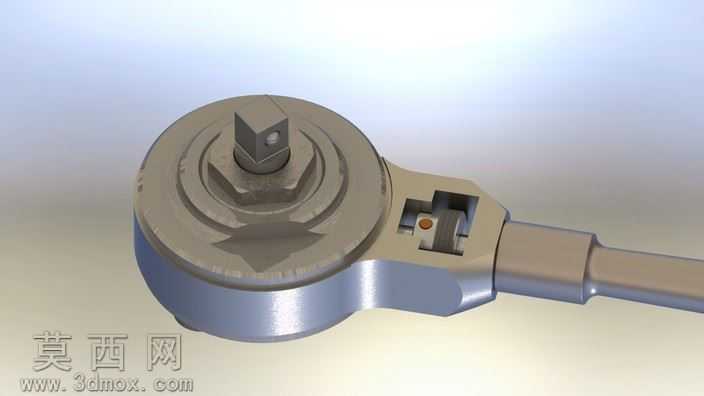

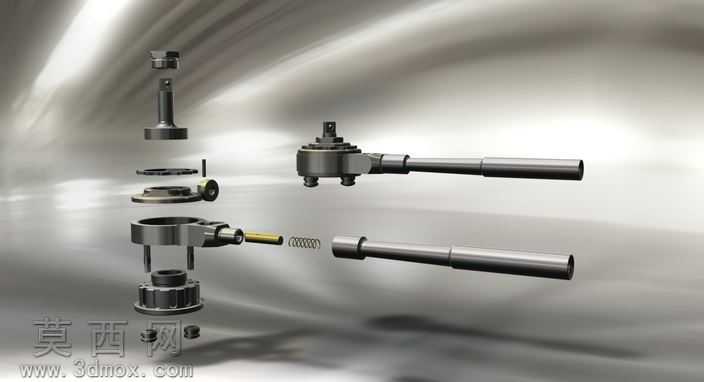

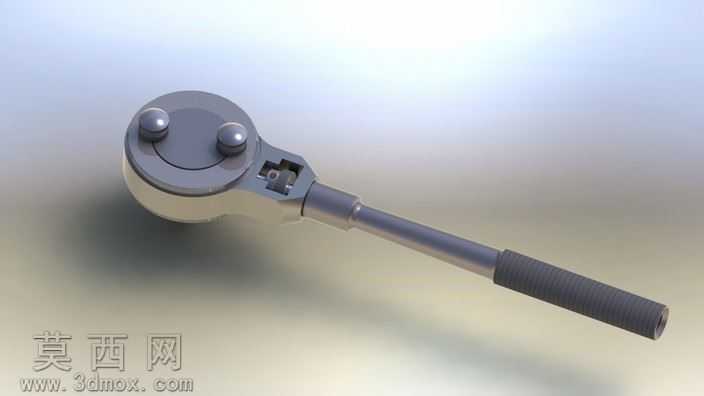

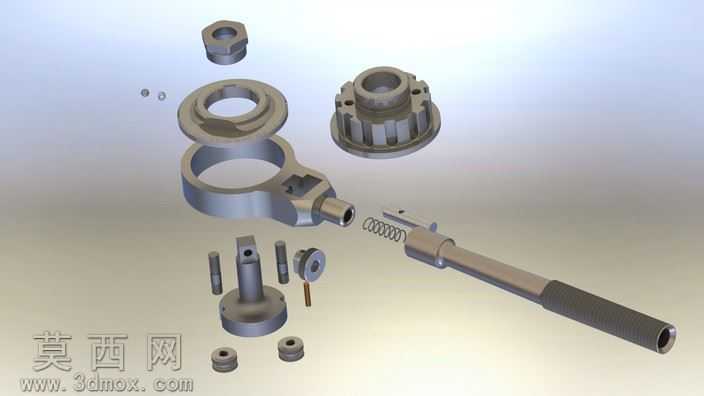

本作品为棘轮式套筒扳手的三维参数化建模成果，建模过程严格遵循手动五金工具的实际生产尺寸规范，对扳手的每一处结构细节都做了精准还原。建模阶段首先从棘轮核心传动结构入手，先绘制棘轮本体、驱动方头、棘爪、复位弹簧、拨块等核心零件的二维草图，通过拉伸、旋转、切除等基础特征完成单个零件的实体构建，针对零件上的倒角、圆角、防滑纹理等细节特征，采用扫描、阵列、圆角命令做精细化处理，保证每个零件的尺寸公差符合五金工具的行业制造标准。装配阶段按照实际产品的装配逻辑添加配合约束，先将棘爪、复位弹簧、拨块装配到棘轮头的壳体内腔，添加旋转限位约束还原棘爪的单向锁止动作逻辑，再将驱动方头与棘轮主体做同轴配合，最后装配加长手柄部分，通过干涉检查验证所有零件不存在装配冲突，可完整模拟棘轮扳手的单向驱动、换向调节的动作过程。材质与渲染阶段，针对扳手不同部位的实际材质做区分设置：棘轮头主体采用高碳钢材质，添加金属磨砂质感的表面处理效果，还原工具表面的哑光金属质感，边缘做轻微的磨损做旧处理提升真实感；手柄部分做镀铬亮面金属材质，添加环境反射效果突出金属的光泽质感；内部的棘爪、弹簧等小零件采用弹簧钢材质，调整材质的粗糙度参数区分不同金属部件的质感差异；渲染时采用三点布光方案，主光源从斜上方打亮棘轮头的核心结构，补光弱化阴影区域的死黑问题，添加柔和的环境反射贴图，让金属表面的反光更贴近真实工业产品的拍摄效果，最终渲染图清晰展现了扳手内部棘轮机构的配合关系，也还原了成品工具的外观质感。设计思路上，这款套筒扳手主打狭小空间内的紧固件拆装作业，加长手柄的设计可以放大操作力矩，降低使用者的施力强度，棘轮单向锁止的结构无需在每次转动后拔出套筒重新对位，可大幅提升拆装作业的效率，建模时特意将内部棘轮机构做了剖视展示效果，能让使用者清晰理解扳手的传动原理，也可作为五金工具设计教学、产品结构演示的数字化素材使用。
