陶瓷滚珠溜冰鞋专用轴承三维设计

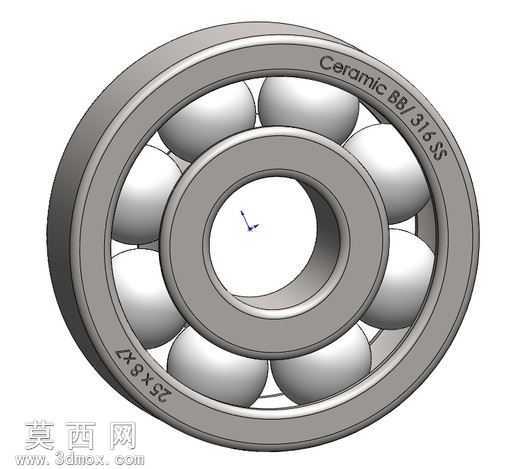

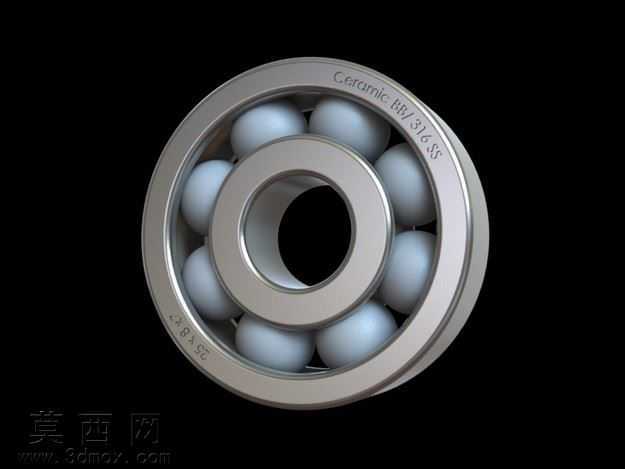

本作品为适配溜冰鞋使用场景设计的陶瓷滚珠轴承三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过旋转凸台命令生成轴承内圈、外圈的基础回转体结构，精准控制内外圈的滚道曲率半径、沟道位置公差，确保滚道与滚珠的配合间隙符合溜冰鞋高速转动、低阻力的使用需求。滚珠部分采用全关联阵列设计，以保持架的等分定位为基准，完成9颗陶瓷滚珠的圆周均布排布，每颗滚珠的球面精度通过球面曲率约束控制，保证滚动过程中的同心度偏差控制在合理范围内。保持架部分采用兜孔式结构设计，通过拉伸切除、圆周阵列命令完成兜孔的加工特征还原，兜孔内壁预留合理的滚珠活动间隙，避免滚珠转动过程中出现卡滞、磨损过快的问题。材质渲染阶段，内外圈采用316不锈钢材质参数，调整金属材质的反射率、粗糙度参数，还原不锈钢金属哑光带细微金属光泽的真实质感，表面蚀刻的型号标识采用凹凸贴图方式实现，还原实物表面的刻字效果；滚珠部分采用氧化锆陶瓷材质，调整材质的半透属性、漫反射颜色为奶白色，模拟陶瓷滚珠温润低反光的材质特性，与金属内外圈形成鲜明的材质对比。结构设计上充分考虑溜冰鞋的使用工况，优化了内外圈的边缘倒角参数，避免安装过程中出现锐边划伤的问题，同时加宽了内圈的接触面宽度，提升轴承与鞋轮轴的配合稳定性，降低高速滑行过程中的轴承晃动量。整体建模过程严格遵循滚动轴承的设计规范，所有特征均保留完整的参数化建模历史，可根据不同鞋轮的尺寸需求快速调整轴承的内径、外径、宽度参数，适配不同规格的溜冰鞋轮组使用。渲染阶段采用黑色纯色背景突出轴承主体，通过三点布光方式打光，主光从侧上方照射凸显金属圈的轮廓层次，辅光补亮陶瓷滚珠的暗部细节，顶光勾勒轴承的整体边缘轮廓，最终呈现出结构清晰、材质真实的轴承效果，还原了陶瓷溜冰鞋轴承低阻力、高耐磨的产品特性。
