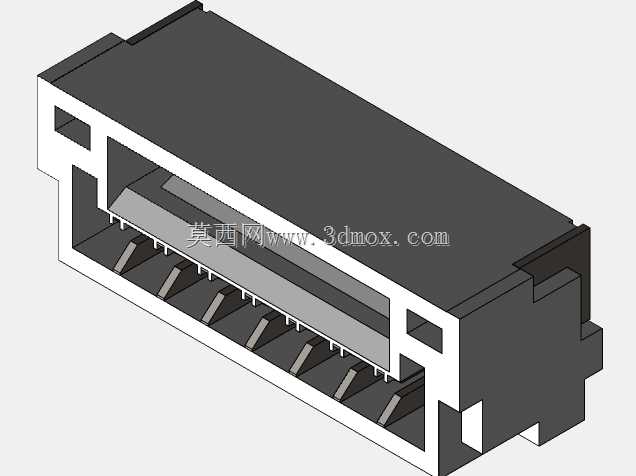

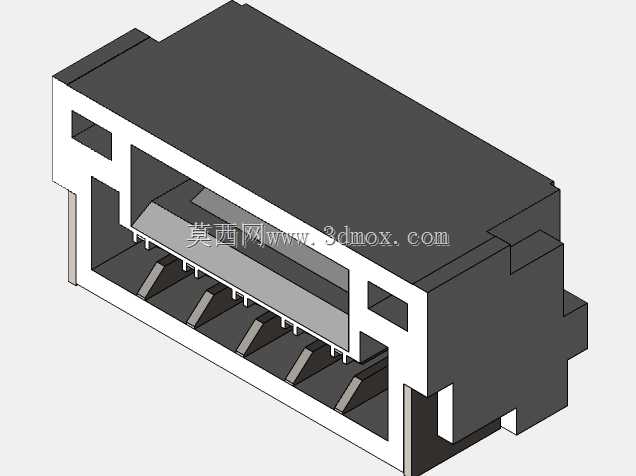

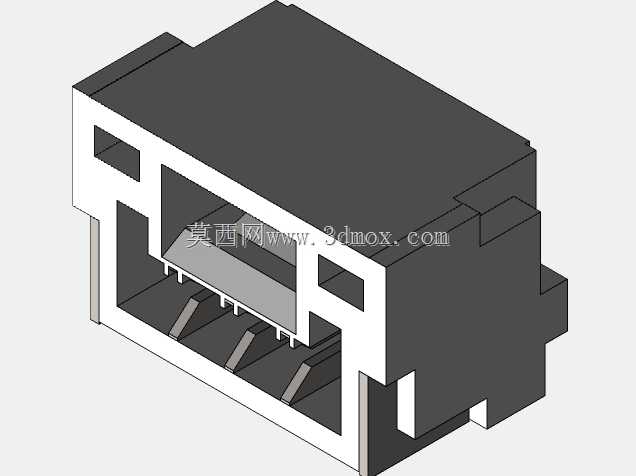

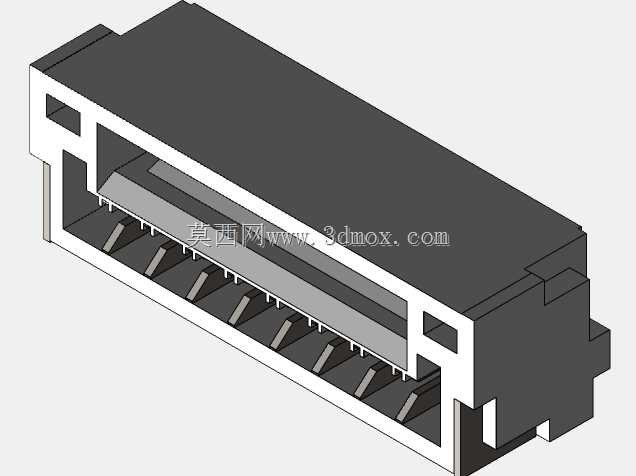

JST GH系列表面安装连接器结构设计

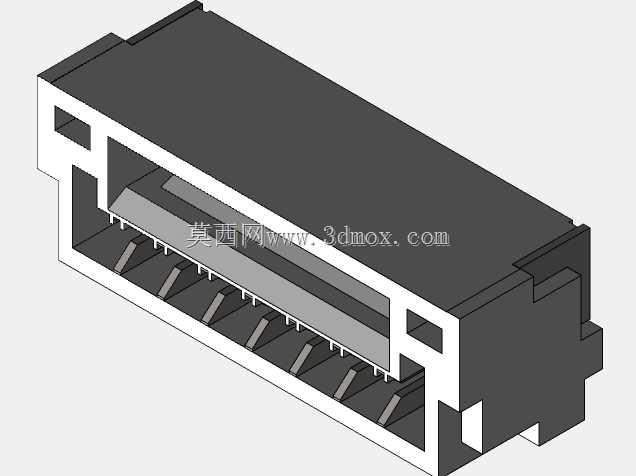

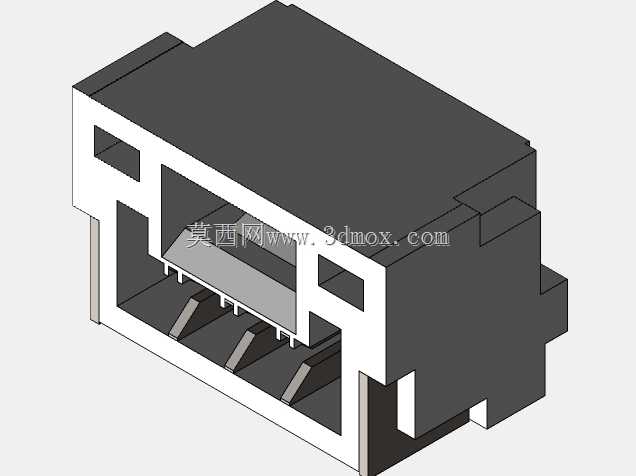

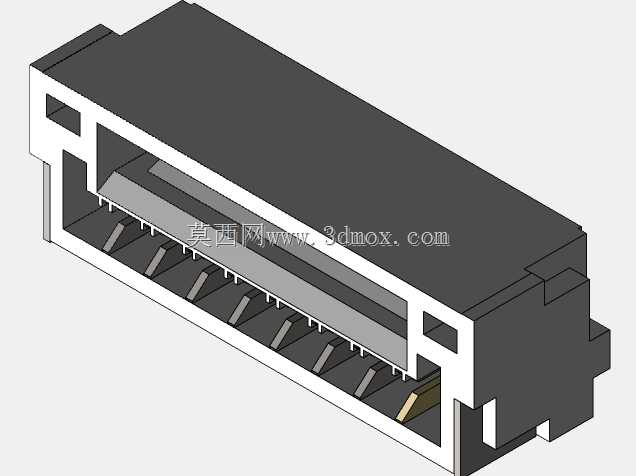

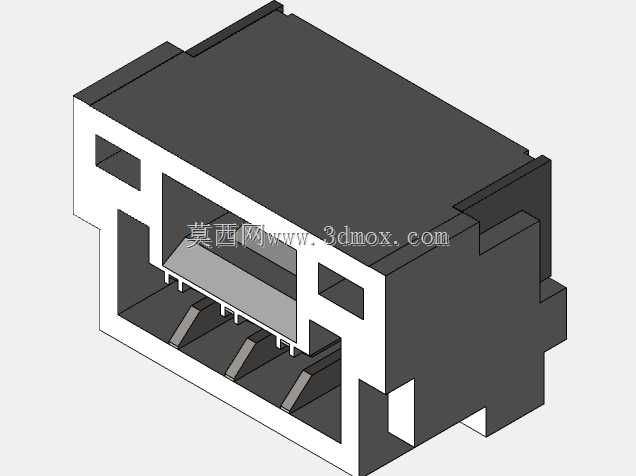

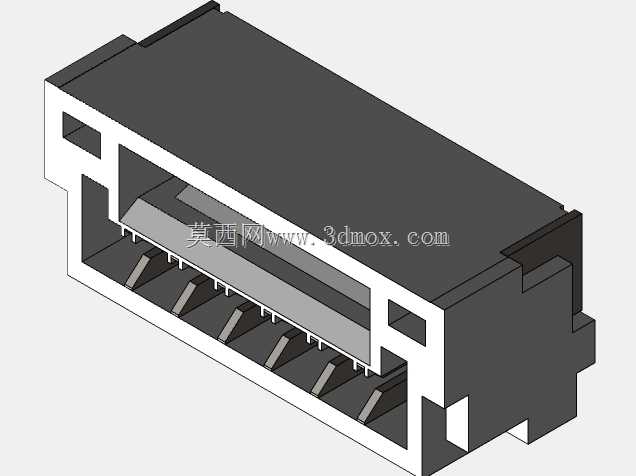

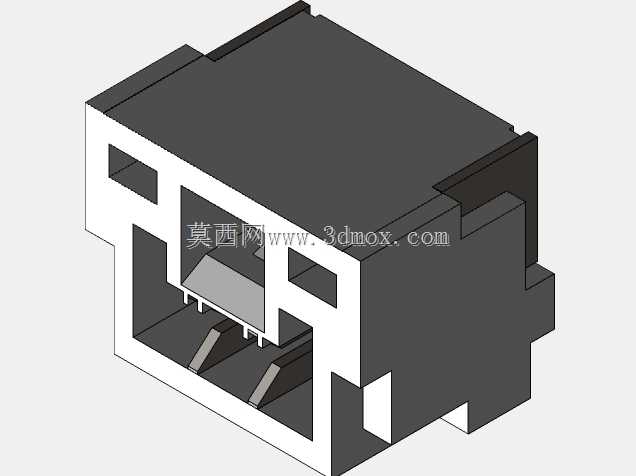

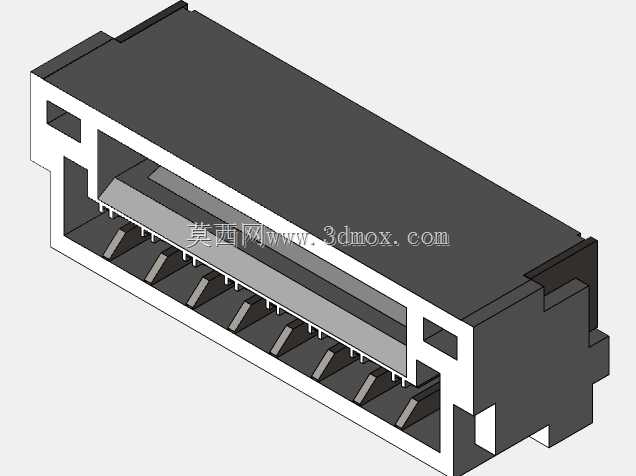

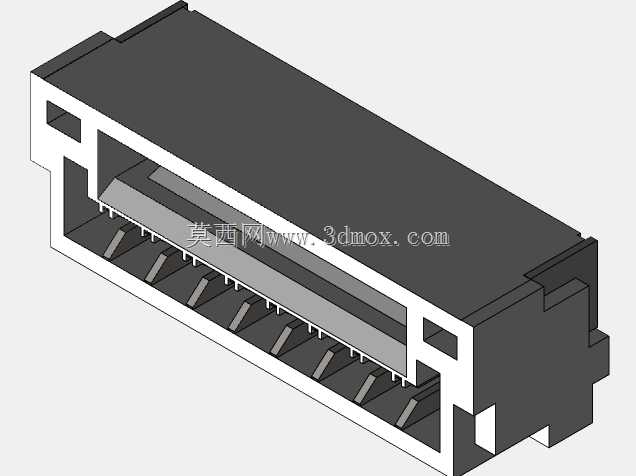

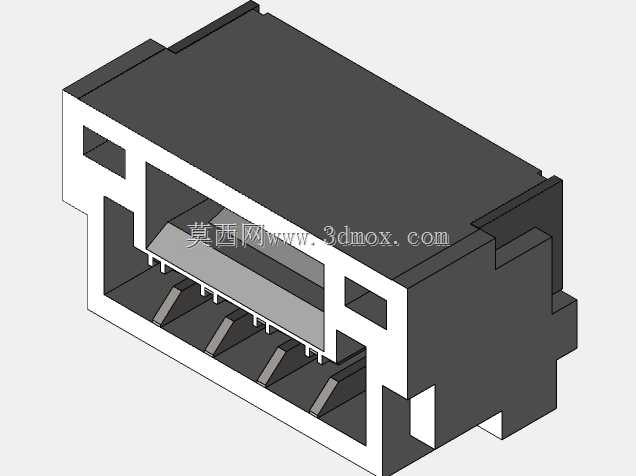

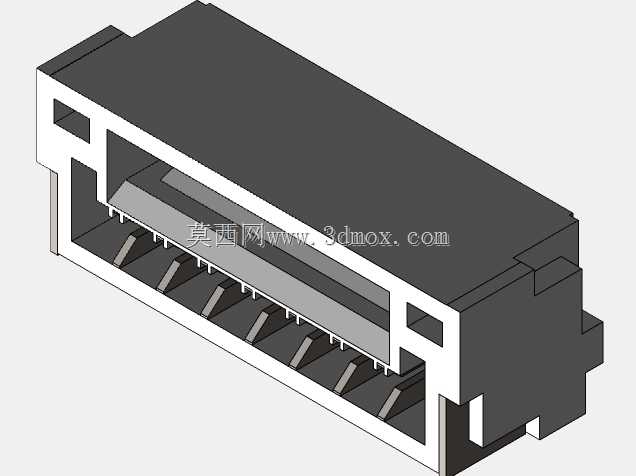

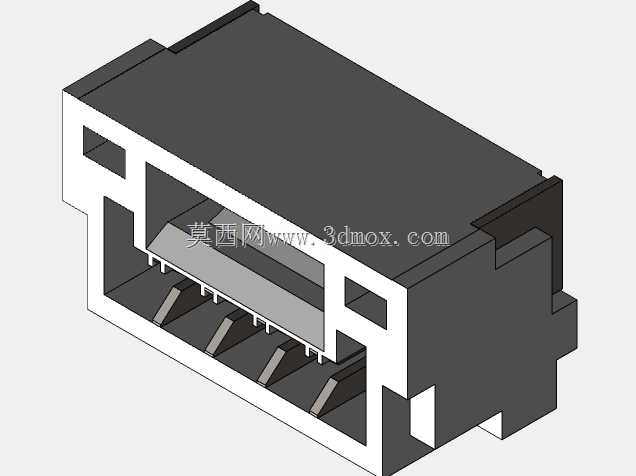

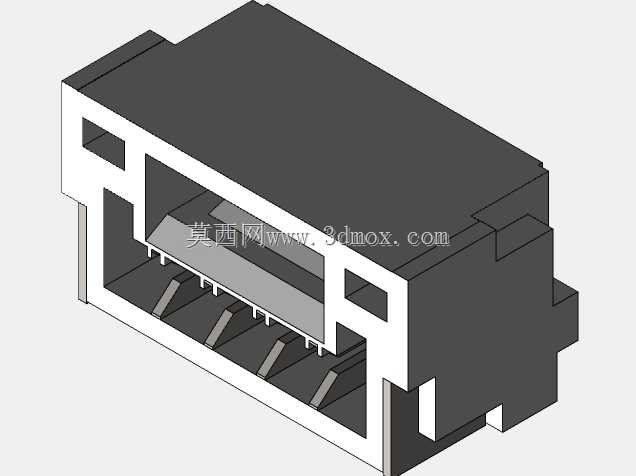

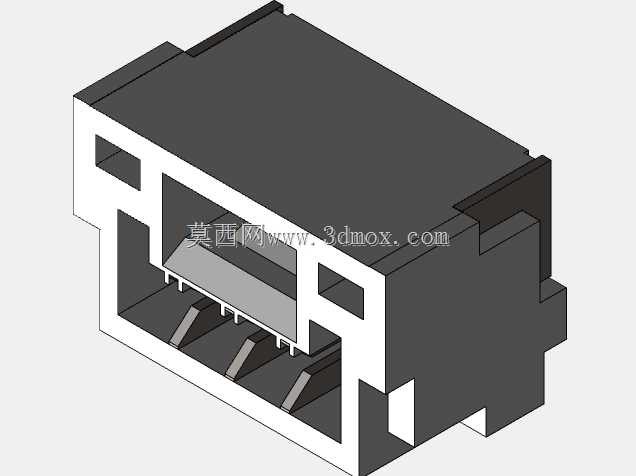

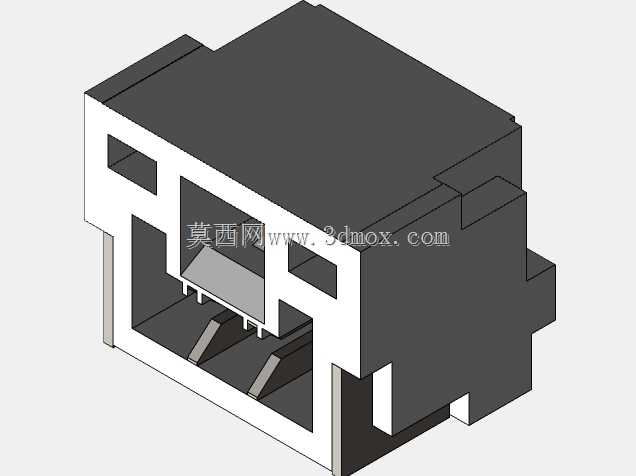

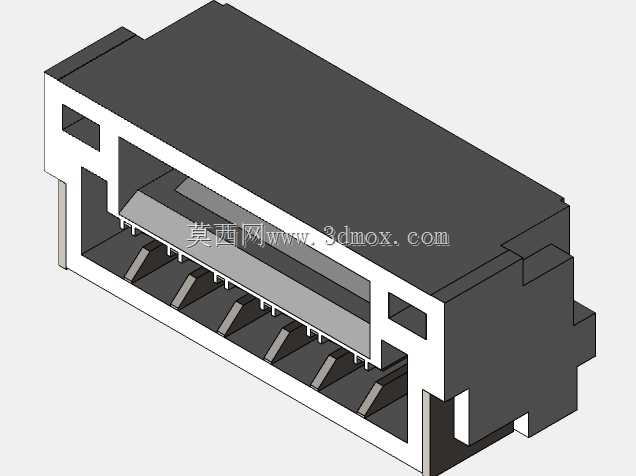

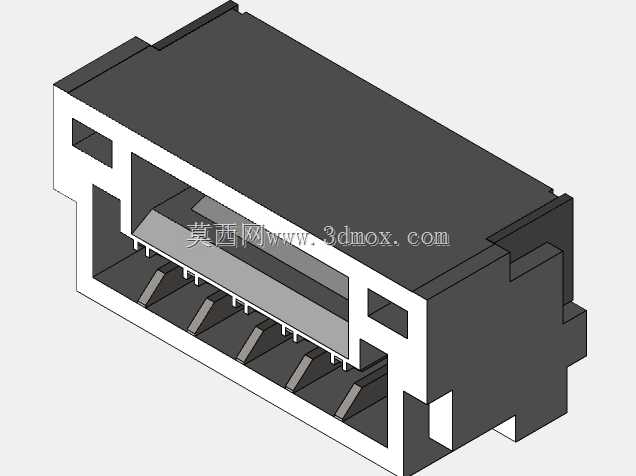

在消费电子、小型工控板卡、便携检测设备的板间互联场景中，板对板、线对板的信号连接可靠性直接决定整机运行稳定性，JST GH系列表面安装连接器正是针对这类紧凑安装空间的互联需求开发的接插部件，覆盖垂直、角向两种安装形态，适配不同的板内布局走线要求。从实际选型适配角度看，该系列连接器的安装边界完全贴合SMT回流焊工艺要求，垂直安装形态的偏移适配参数可覆盖常规PCB焊盘的公差偏移范围，角式安装形态的旋转偏移参数可匹配侧插走线的空间避让需求，无需额外在PCB上设计避让槽即可完成贴装，能有效压缩板卡的整体占用空间。从结构设计逻辑来看，该系列连接器的内部接触端子采用弹性悬臂结构，插合后可提供稳定的接触正压力，保证振动工况下的连接可靠性，不会出现瞬断问题；外壳采用耐高温工程塑料材质，可承受回流焊过程中的高温冲击，不会出现壳体变形、端子移位的问题；外壳上的定位凸台与PCB上的定位孔配合，可在SMT贴装过程中完成精准定位，减少贴装偏移导致的虚焊问题。在实际设备应用中，该系列连接器可用于小型传感器的信号输出连接、便携医疗设备的板间信号互联、智能家居控制板的外设接口连接，1.25mm的引脚间距可在有限空间内布置多通道信号通路，满足小体积设备的多信号传输需求；角式安装形态可适配设备侧方出线的布局需求，避免线材弯折半径过大占用设备内部空间，垂直安装形态可适配板间垂直堆叠的互联需求，减少板间连接的走线长度，降低信号传输损耗。建模过程中对内部端子的接触间隙、外壳的插合导向斜面做了精准还原，导向斜面的角度设计可保证插合过程中自动对正，不会出现插偏导致的端子弯折问题；外壳的卡扣结构可在插合到位后提供清晰的到位反馈，同时防止使用过程中出现松脱；不同部件采用差异化颜色区分，可在装配仿真过程中清晰识别各部件的装配关系，提前排查装配干涉问题，无需制作实物样机即可验证结构合理性。
