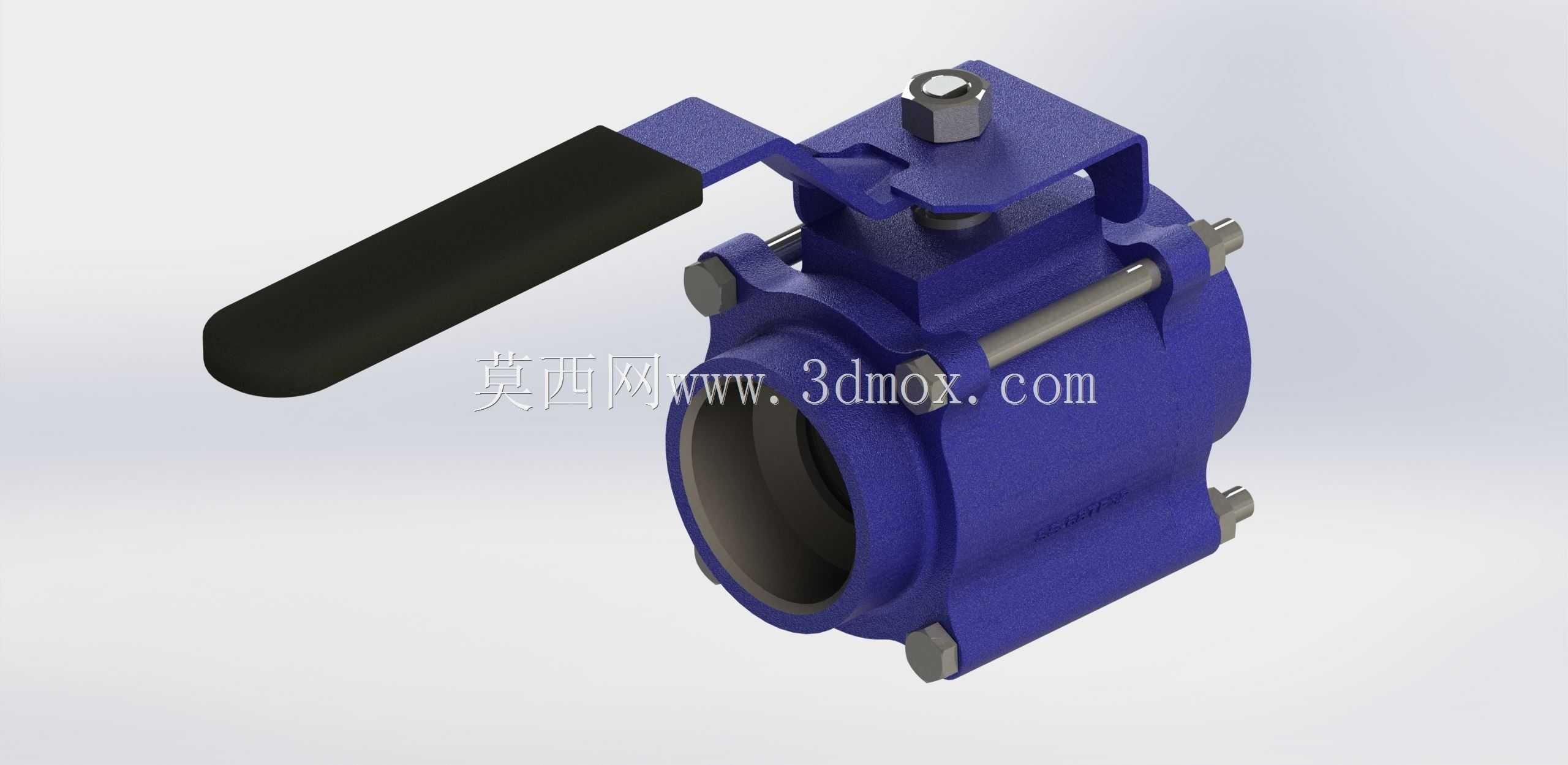

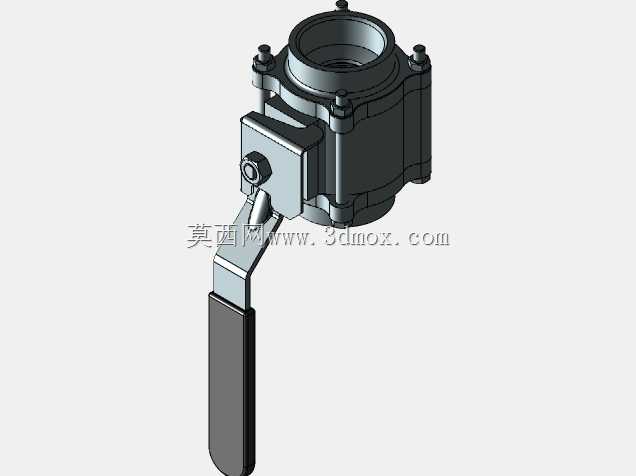

1/2NPT内螺纹三片式手动球阀结构

这款手动三片式球阀主要面向油路系统的通断控制场景，在小型液压站、润滑管路、燃油输送支路这类需要频繁手动启闭的工况中十分常见，相比法兰连接的同通径球阀，它的NPT内螺纹接口不需要额外配对法兰，在紧凑的设备内部布管时能节省大量安装空间，也能减少法兰密封失效的泄漏点。从结构设计来看，三片式阀体的拆分逻辑完全围绕装配与维护便利性展开，左右两个阀体端盖通过长螺栓与中间阀体夹紧固定，内部的球体、阀座密封件不需要把整个阀门从管路上拆下来，只要松开连接螺栓就能抽出中间段完成密封件更换或者球体清理，这对油路系统来说非常实用——油路里长期运行难免带有些许金属碎屑或者油泥，卡滞球体的时候不需要断管拆阀就能完成维护。手柄采用带防滑包覆的杠杆式结构，操作力臂经过匹配，在额定工作压力下启闭只需要单手施加不大的力就能完成，手柄的安装角度与球体通孔方向完全对应，现场操作人员不需要额外观察阀位，只看手柄方向就能判断阀门是全开还是全关，避免误操作。安装边界上，1/2NPT的接口对应公称通径DN15，阀体的外轮廓尺寸控制得比较紧凑，轴向安装长度比同通径两片式球阀略长，但径向占用空间更小，布管时只需要预留出手柄90度旋转的操作空间即可，不需要额外预留拆卸整个阀门的作业空间。球体采用通孔等径设计，介质流通的时候没有缩径造成的流阻损失，在输送粘度较高的液压油或者润滑油时，不会因为通径突变造成额外的压力降，也不容易在变径位置积存介质残留。阀杆部位采用了防吹出结构设计，即使在管路带压的情况下误拆阀杆压盖，阀杆也不会被内部压力顶出造成介质喷溅，这一点在油路系统的安全设计里是很关键的细节，能大幅降低带压维护时的安全风险。阀体的连接螺栓采用对称布置，拧紧的时候可以按照对角线顺序逐步施力，保证左右端盖对中间阀体的压紧力均匀，避免因为受力不均造成阀座偏磨或者密封面泄漏。
