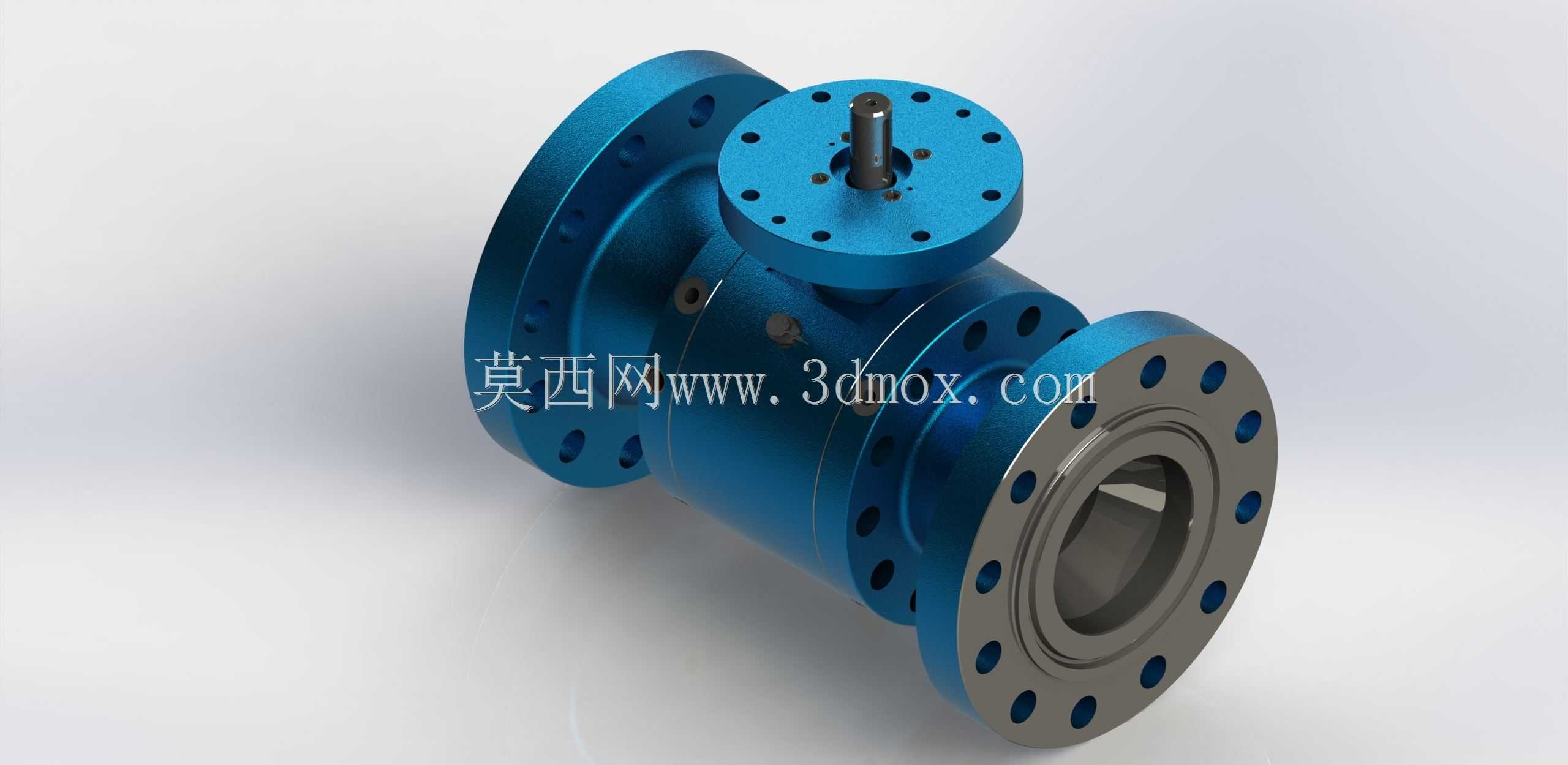

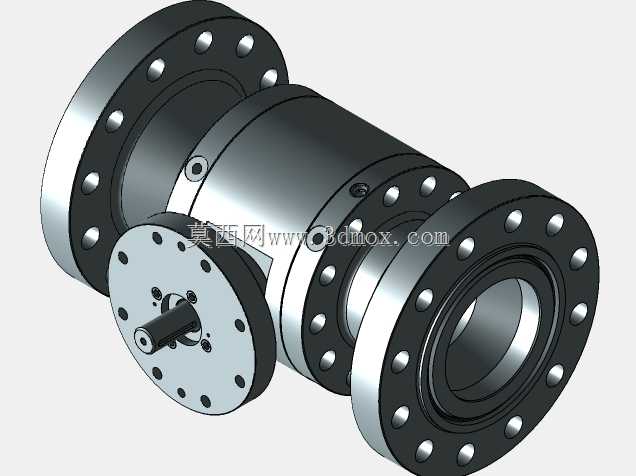

8英寸变6英寸法兰连接固定式球阀结构

在油气长输管线、站场调压计量橇、工艺装置区的管路改造与扩容场景中，异径球阀的应用十分普遍，这类阀门无需额外加装异径管即可实现不同通径管路的连通截断，能有效减少管路焊点、降低泄漏风险点，同时节省安装空间与材料成本。这款8英寸×6英寸的法兰式球阀，采用侧装式固定球结构设计，区别于浮动球阀依靠介质压力推动球体实现密封的形式，固定球结构的球体上下均设有支撑轴，在高压大流量工况下球体不会产生位移，密封副受力更均匀，适用于Class150到Class600压力等级的油气、化工介质输送管路。从结构设计逻辑来看，阀门采用三通式？不，是异径直通结构，主通流方向为8英寸侧进6英寸侧出，顶部设置阀杆安装台，法兰连接面采用凸面密封形式，法兰螺栓孔沿圆周均布，安装时需注意对角均匀拧紧螺栓，避免法兰面受力不均导致密封失效。阀门的中法兰采用螺栓连接结构，中腔设置泄压结构，当管路介质出现异常升压时，中腔压力可自动向低压侧泄放，避免阀腔超压损坏密封件。外形安装边界方面，8英寸法兰端的螺栓孔分布圆直径、法兰厚度均匹配对应压力等级的钢管法兰标准，6英寸端同理，阀门的结构长度符合异径球阀的行业安装规范，可直接替换同参数的老旧异径阀，无需改动现有管路的安装支架位置。在实际选型应用中，这类异径球阀常被用在分离器出口、计量装置入口等需要变径的管路段，球体采用通流孔平滑过渡设计，避免异径处出现介质紊流，减少管路振动与冲蚀磨损，阀杆采用防飞出结构设计，即使在阀腔压力异常升高时，阀杆也不会被介质压力顶出，提升了现场运行的安全性。密封面采用硬质合金堆焊处理，适配含少量固体颗粒的油气介质工况，长期开关操作下密封面不易出现冲蚀划痕，能保证截断时的零泄漏要求。建模过程中严格遵循法兰连接尺寸、阀杆驱动接口的标准规范，顶部的驱动连接法兰可适配手动涡轮头、气动执行器、电动执行器等多种驱动装置，用户可根据现场的自动化控制需求选配对应的驱动部件，无需额外加工连接接口。
