DN25高压等级低温顶部入口球阀结构

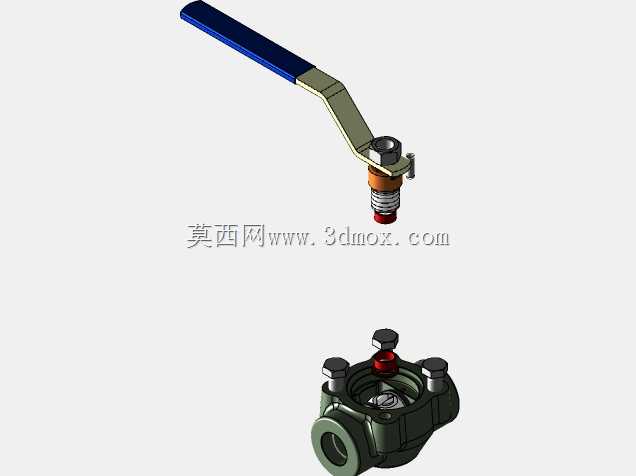

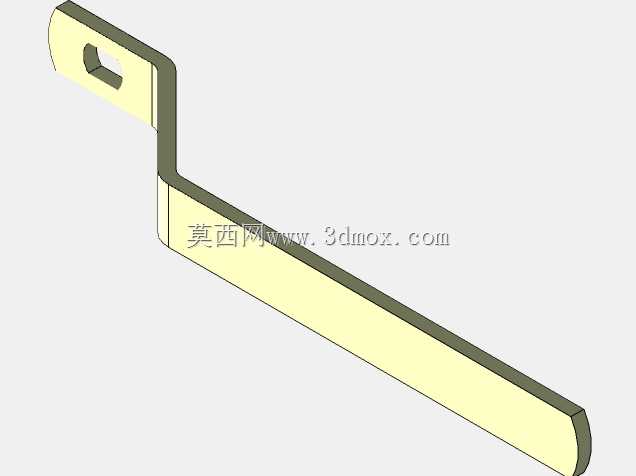

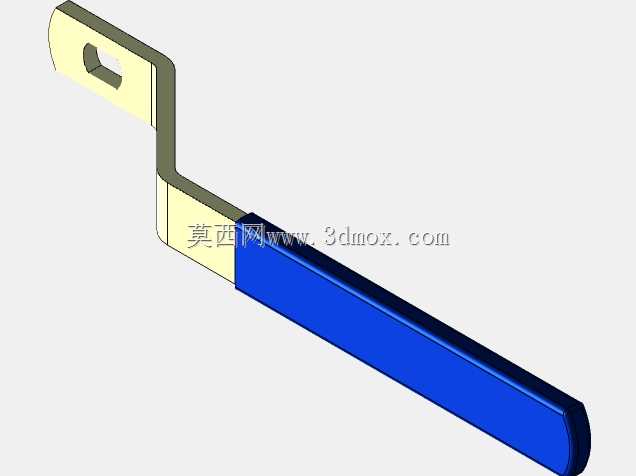

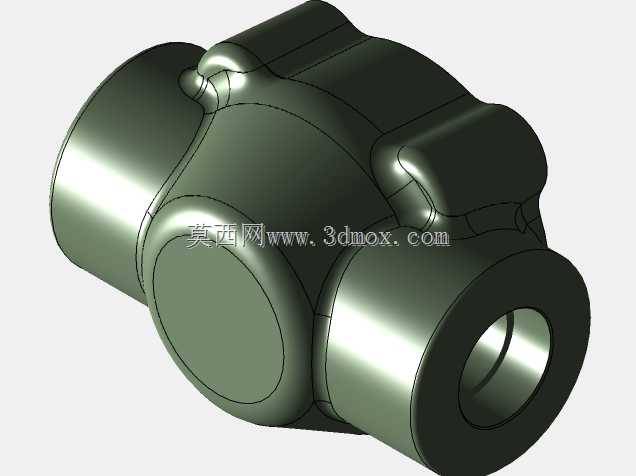

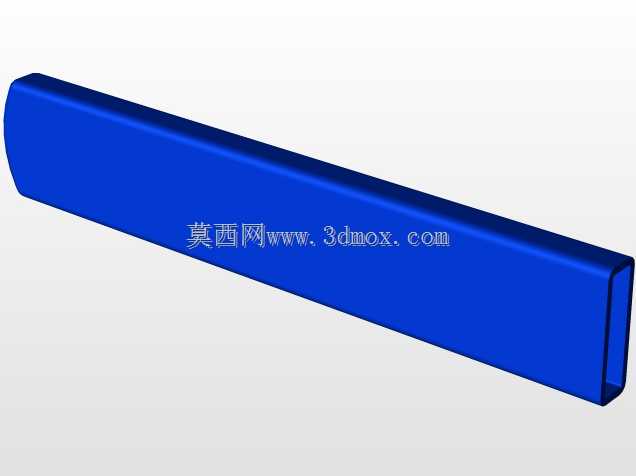

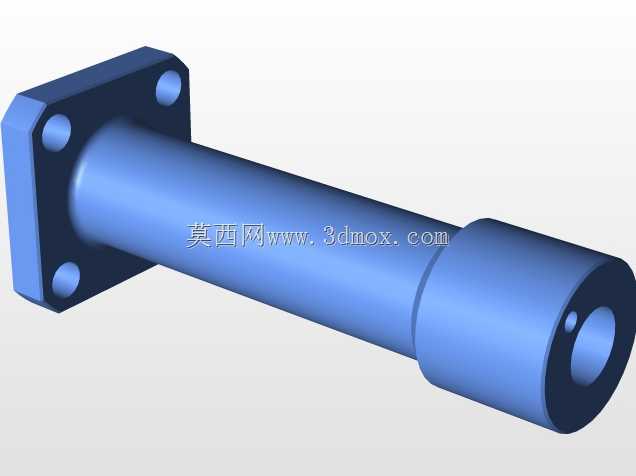

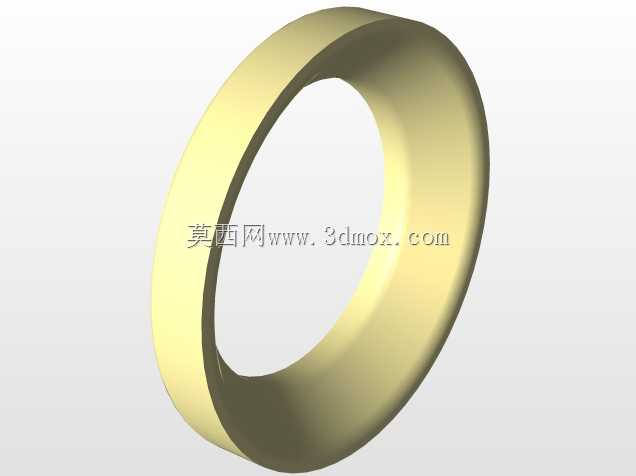

这款DN25通径的900/1500磅级球阀，核心适配低温介质输送工况，常见于空分装置低温管路、LNG加注站支路、化工低温流体输送系统这类对密封可靠性、压力耐受度要求严苛的场景，作为管路通断控制元件，它需要在低温环境下长期保持零外漏、内漏量符合工况要求，同时承受高压工况下的介质冲击，避免出现阀座变形、密封失效引发的介质泄漏风险。从结构设计来看，采用顶部入口的结构形式，区别于常规侧装球阀，这种结构在管路在线维护时无需将阀体从管线上拆下，仅需拆除顶部压盖组件即可完成阀芯、阀座的检修更换，大幅降低高压低温管线的维护成本与停机时长，尤其适合管线排布密集、拆装作业空间受限的装置区使用。手动操作的长手柄设计，在做启闭动作时能提供足够的操作力矩，即便阀腔内因为低温出现介质微冻、密封副摩擦力增大的情况，操作人员也无需借助额外加力杆即可完成90度启闭操作，手柄与阀杆的连接部位采用防脱结构设计，避免频繁操作后出现手柄松脱打滑的问题。阀体采用锻造结构成型，相比铸造阀体内部组织更致密，能承受1500磅级对应的高压载荷，不会在压力波动、低温脆变的工况下出现阀体开裂问题。安装边界上，DN25通径对应端部连接尺寸匹配同压力等级的法兰或焊接接口，阀体整体轴向尺寸紧凑，安装时预留的操作空间只需满足手柄90度旋转无遮挡即可，不需要额外预留过大的侧向拆装空间，阀杆部位采用多重密封结构，低温工况下的冷量传递不会导致阀杆填料处出现结冰卡涩，填料压盖的螺栓布局均匀，压紧时能保证填料受力一致，避免出现偏压导致的外漏问题。阀芯采用浮动球结构设计，在介质压力作用下球体能够自动压紧出口侧阀座，压力越高密封副的贴合度越好，适配高压工况下的密封需求，阀座采用耐低温的密封材质，在深冷温度区间仍能保持足够的弹性，不会因为材质冷缩出现密封间隙。在实际选型应用中，这类阀门通常安装在低温储罐的进出口支路、低温泵的出口切断位置，日常操作时全开全关使用，不做节流调节，避免高速介质冲刷密封副导致密封面损坏，设计建模时已经充分考虑了各部件的热胀冷缩间隙，低温工况下各运动部件不会因为冷缩量差异出现卡滞，装配时的公差配合经过反复校核，常温下的装配间隙能够覆盖低温下的尺寸变化量，保证阀门在全温度区间内操作顺畅。
