法兰式浮动球阀工业结构三维设计

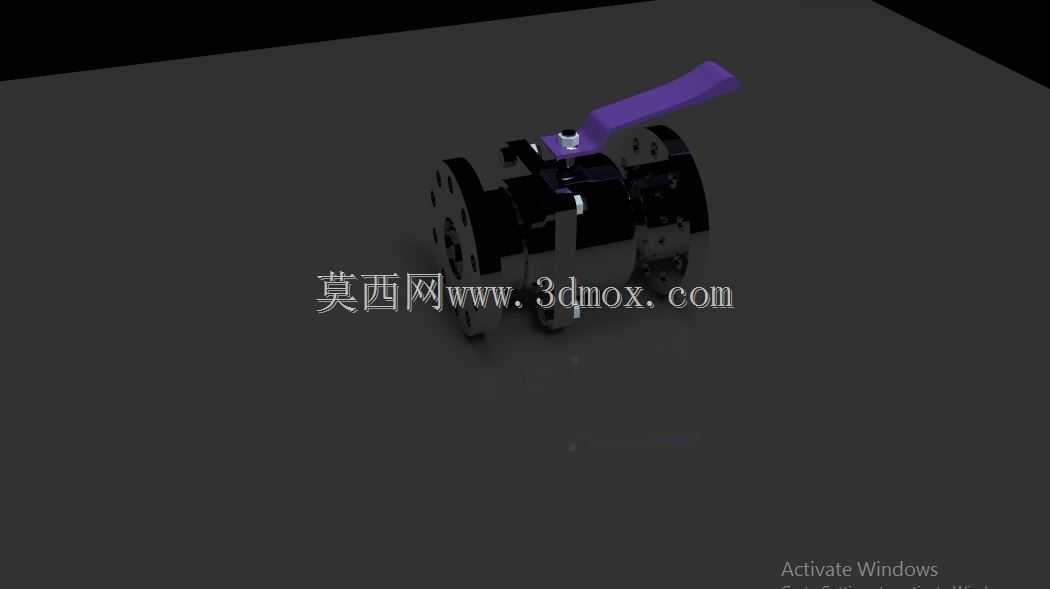

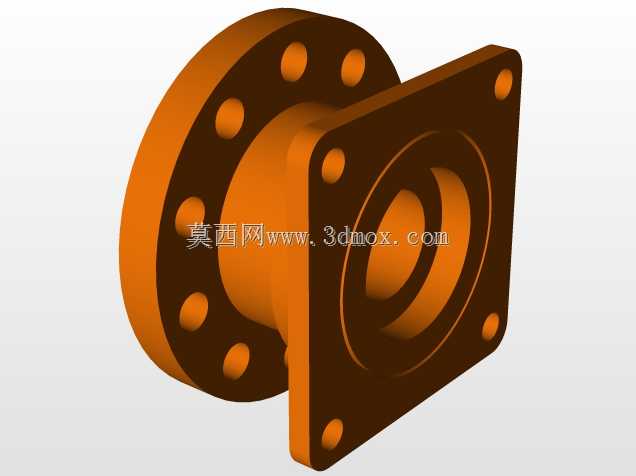

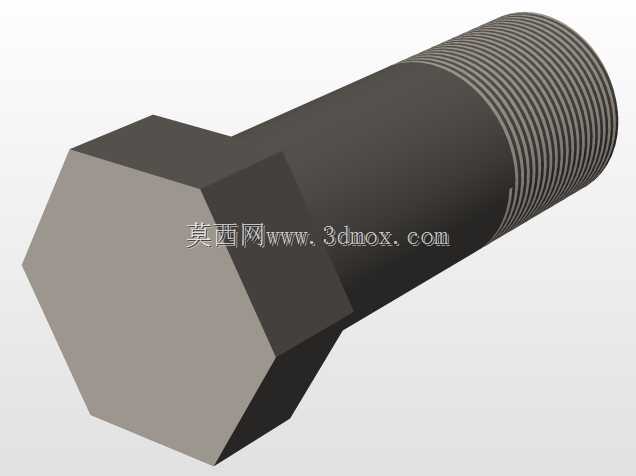

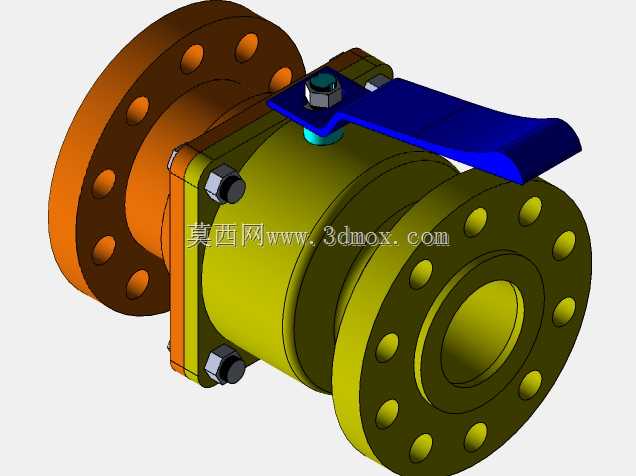

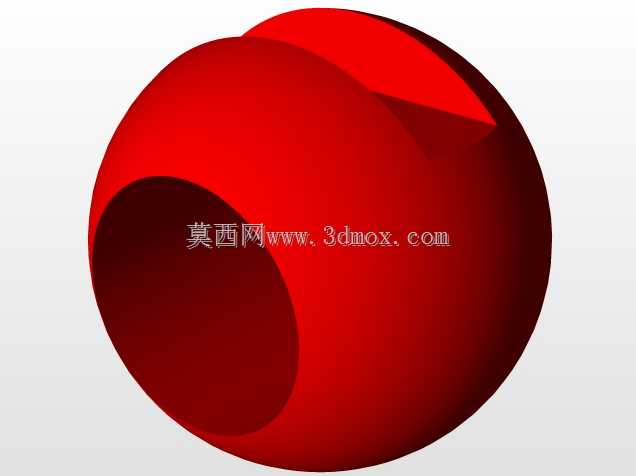

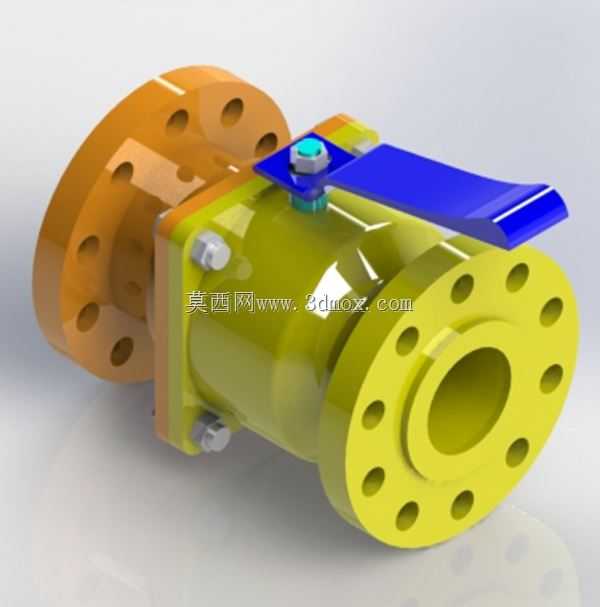

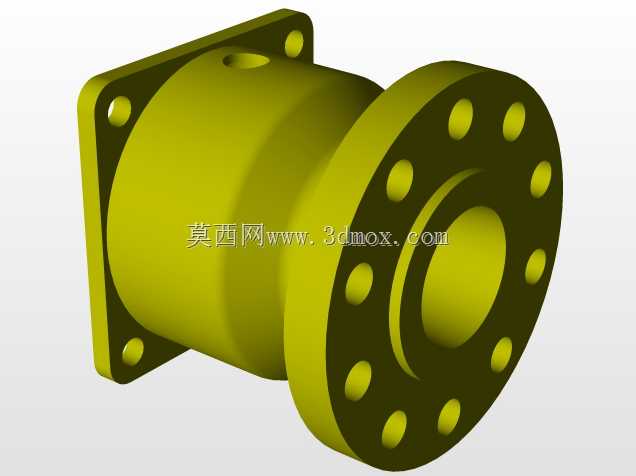

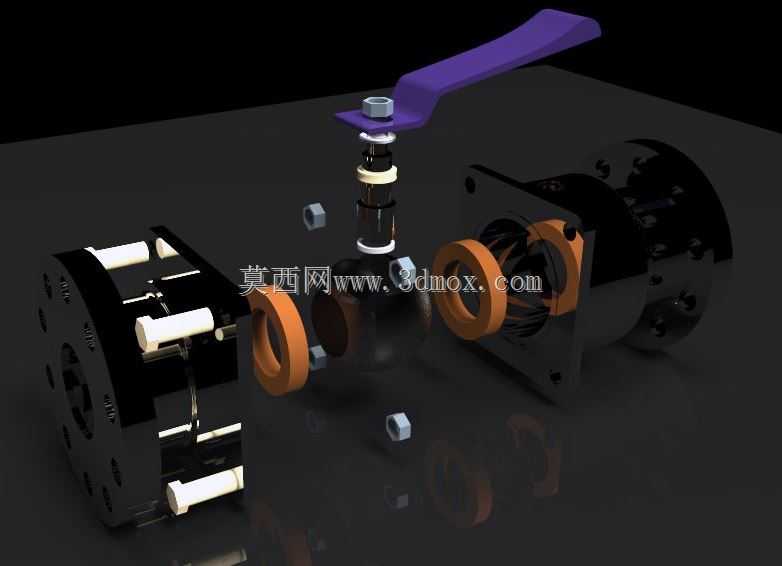

这款法兰连接浮动球阀的三维结构设计，核心围绕化工、市政给排水、油气输送等工况下的管路通断控制需求展开，在做结构建模时，首先要明确其在管路系统中的核心作用：通过带通孔的球体绕阀杆轴线旋转90度，即可实现管路介质的完全截断或全通导通，相比闸阀、截止阀，这类球阀的流阻更低，全开状态下介质流道与管道通径几乎一致，不会产生明显的介质压降，适合输送水、油品、弱腐蚀性化工介质等多种流体。从结构设计逻辑来看，模型还原了两片式法兰球阀的典型装配关系：两端带螺栓孔的法兰端盖通过螺栓与中部阀体锁紧，法兰密封面的凸台结构、螺栓孔的节圆直径都是按照对应压力等级的管路安装标准做的匹配，安装时只需与管路端法兰对齐，穿入螺栓锁紧即可完成固定，不需要额外做焊接或螺纹适配，拆装维护的便利性更高。中部的浮动球体采用上下阀座密封结构，介质压力作用下球体会向出口端阀座轻微偏移，压紧密封面实现零泄漏，这种结构相比固定球球阀结构更简单，加工装配难度更低，适合中低压工况下使用。顶部的蓝色扳动手柄做了加长力臂设计，操作时不需要借助额外工具，手动即可完成开关动作，手柄上的定位凸台可以和阀体上的限位结构配合，确保开关位置准确，不会出现过转导致的密封面磨损。建模过程中对安装边界做了精准还原：两端法兰的端面间距、法兰外径、螺栓孔数量与孔径、阀杆顶部到阀体底部的高度尺寸，都可以直接用于管路布局时的空间校核，避免现场安装时出现与周边管线、支架的干涉问题。阀体与端盖的连接螺栓位置、密封槽的深度宽度也做了细节还原，能直观展示装配时的密封件压缩量，方便设计人员校核密封可靠性。另外，模型中对球体的通孔直径、阀杆与阀体的配合间隙都做了符合工程实际的参数设定，既保证球体转动灵活，又不会出现阀杆处的介质外漏，这类结构在常规工业管路系统中应用极广，从民用供水系统到工业生产的工艺管线，都能见到同结构球阀的身影，其结构紧凑、开关迅速、密封可靠的特性，也让它成为管路截断类阀门的主流选型之一。
