摩托车发动机点火用火花塞结构设计

这款火花塞的三维结构设计，核心围绕摩托车小排量单缸发动机的点火工况展开，建模过程中优先还原了产品实际装配与使用的核心边界。从安装适配性来看，建模时严格参照摩托车气缸盖的安装孔位参数，壳体下部的螺纹段匹配常用M10×1规格，螺纹有效长度控制在12.7mm，适配多数125cc及以下排量跨骑、踏板车型的气缸盖燃烧室深度，安装时六角螺母段对边尺寸控制在16mm，匹配常规套筒扳手的操作空间，不会与缸盖周边的散热鳍片、气门室结构产生干涉。

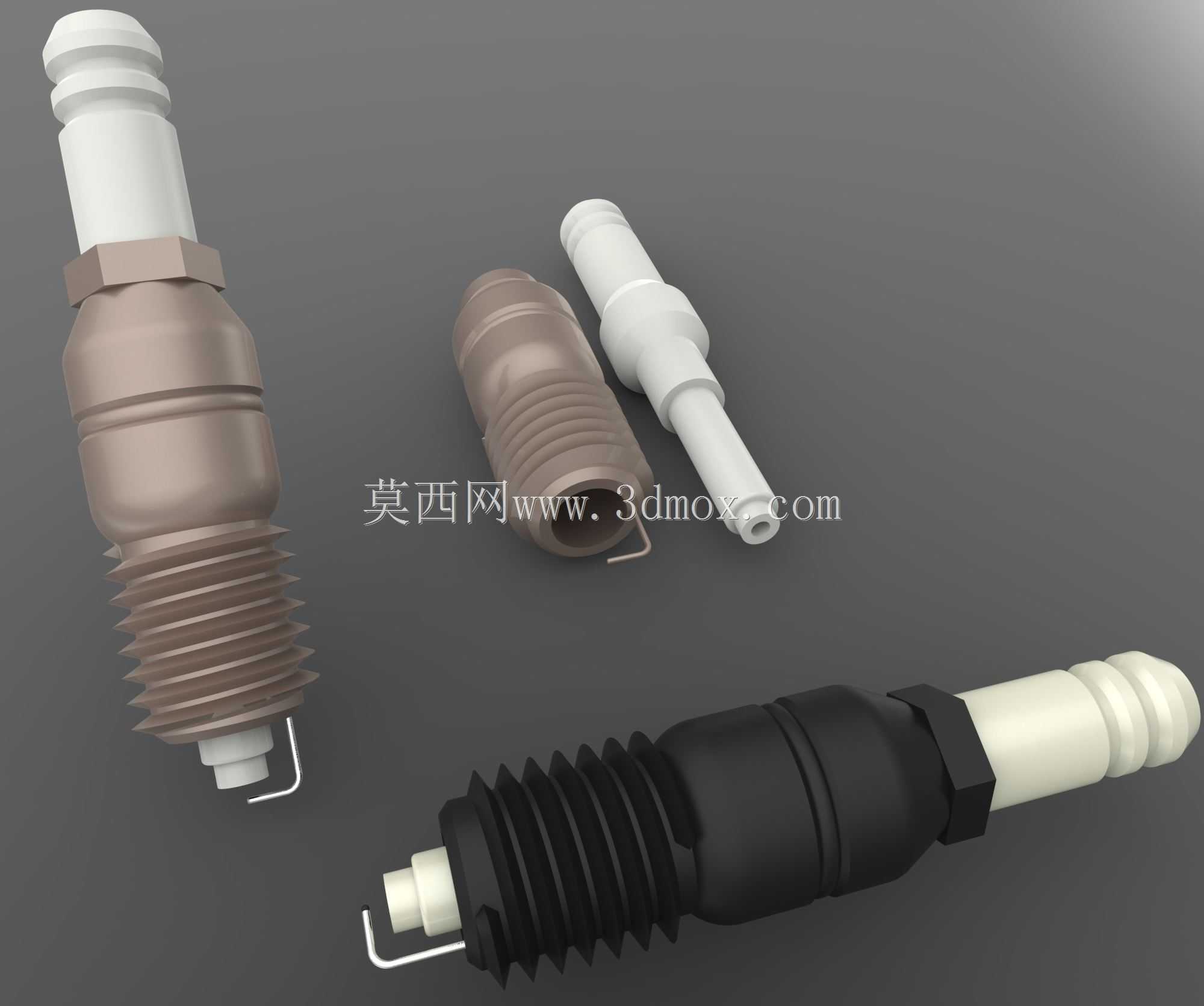

从功能实现的结构设计来看，产品拆分为接线螺母、陶瓷绝缘体、金属壳体、中心电极、侧电极几个核心部分，建模时还原了陶瓷绝缘体的多段棱纹结构，这部分结构并非装饰作用，一是增加绝缘体表面的爬电距离，避免高压点火时出现表面闪络，二是棱纹结构可以提升与金属壳体装配时的周向防滑能力，同时陶瓷段上部的光滑柱体适配高压点火线的橡胶护套，装配后护套能完全包裹上部接线端，避免雨天行驶时溅水导致的点火漏电。金属壳体部分做了多层阶梯结构，除了下部的安装螺纹，中部的六角承压面下方预留了密封垫片的安装槽位，装配时铜质密封垫片被压紧在缸盖与壳体之间，既能保证燃烧室的气密性，避免高温高压燃气泄漏，也能起到一定的散热作用，将电极附近的部分热量通过壳体传导到气缸盖散热结构上。

电极部分的建模还原了实际产品的间隙设计，中心电极与侧电极的点火间隙控制在0.7-0.8mm区间，适配摩托车常用的电容放电式点火系统的输出电压，既能保证低温冷启动时的点火可靠性，也能避免高转速工况下出现电极断火。侧电极采用折弯焊接结构，与壳体下端面焊接固定，建模时还原了焊接处的过渡圆角，避免应力集中导致的侧电极高温疲劳脱落。不同配色的结构区分对应了不同材质的部件，白色段为氧化铝陶瓷绝缘体，金属色段为镀镍钢制壳体，黑色段为耐高温硅橡胶防护套，对应不同使用场景下的改装替换需求，比如越野车型使用的火花塞会在陶瓷段额外增加橡胶防护套，避免泥水飞溅污染绝缘体表面。

在实际应用场景中，这类火花塞除了常规民用摩托车，也适配小型通用汽油机，比如便携发电机、园林割草机的动力单元，建模时预留的尺寸公差带可以适配不同厂家的同规格缸盖安装需求，装配时不需要额外修改孔位，直接替换原厂件即可。建模过程中对各部件的配合公差做了模拟，陶瓷绝缘体与金属壳体之间采用过盈压装配合，压装后不会出现松动漏气，中心电极与陶瓷体之间采用导电密封胶填充，既固定电极位置，也能密封燃气，避免高温燃气顺着电极缝隙窜出。
