传感器配套金属屏蔽安装壳体结构

　　这款金属壳体主要面向工业传感检测场景的配套安装需求，在各类光电、接近、位移类传感器的外置安装工况中，承担结构防护、电磁屏蔽、安装定位的多重作用。从实际应用场景来看，这类壳体常被用在自动化生产线的工位检测点位、工业设备的运行状态监测位置、户外工控传感节点的防护安装中，能够隔绝车间内的切削液飞溅、金属粉尘附着，同时屏蔽周边伺服电机、变频设备产生的电磁干扰，避免传感器出现信号误触发、检测精度漂移的问题。

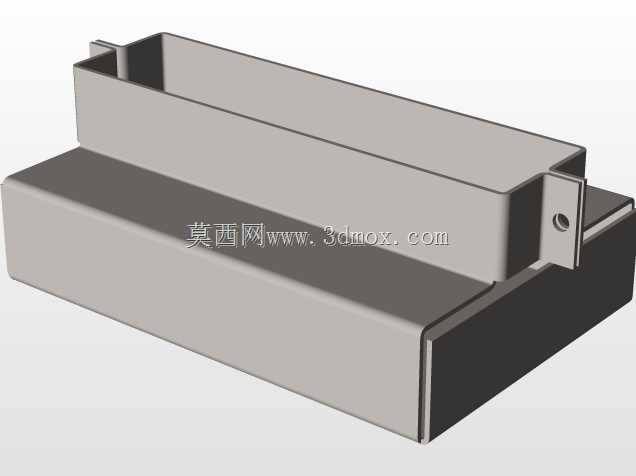

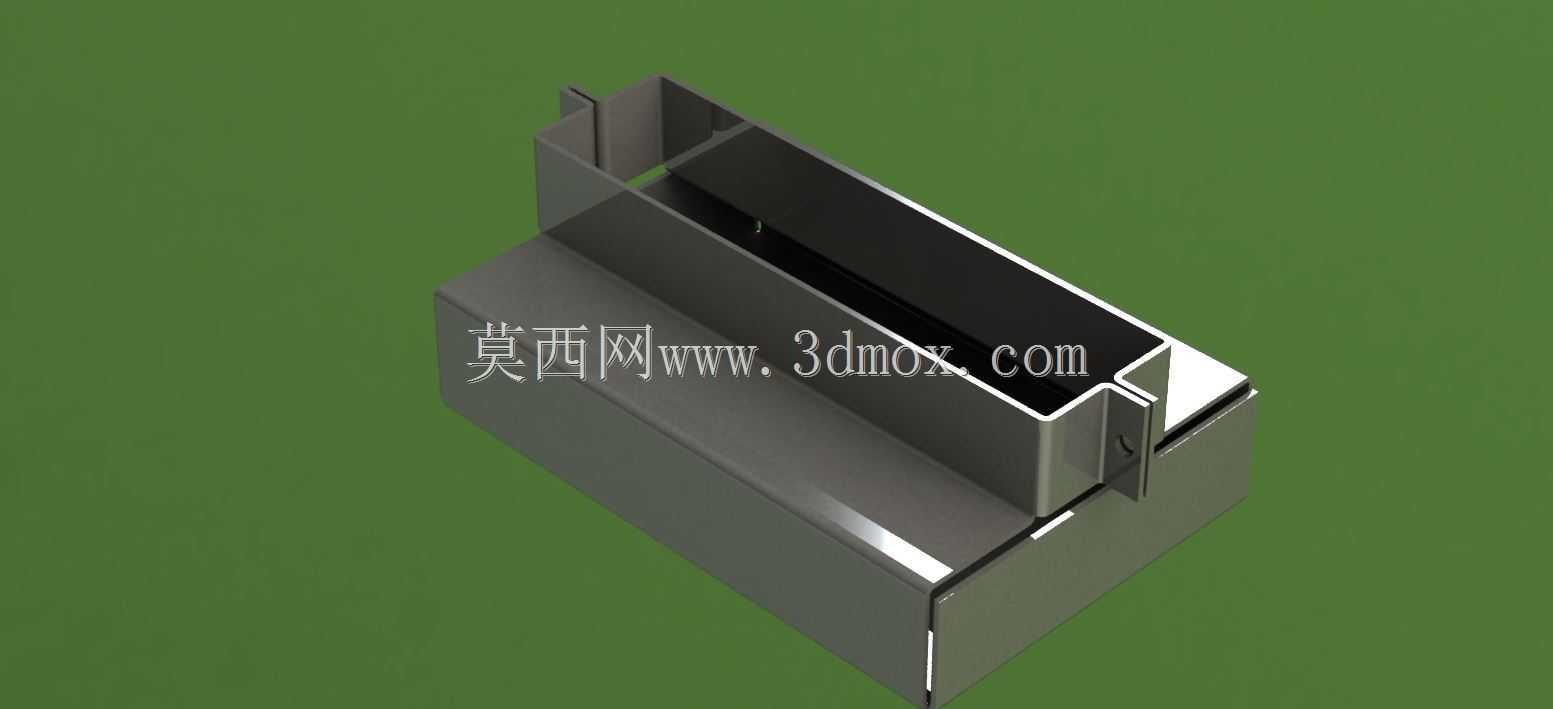

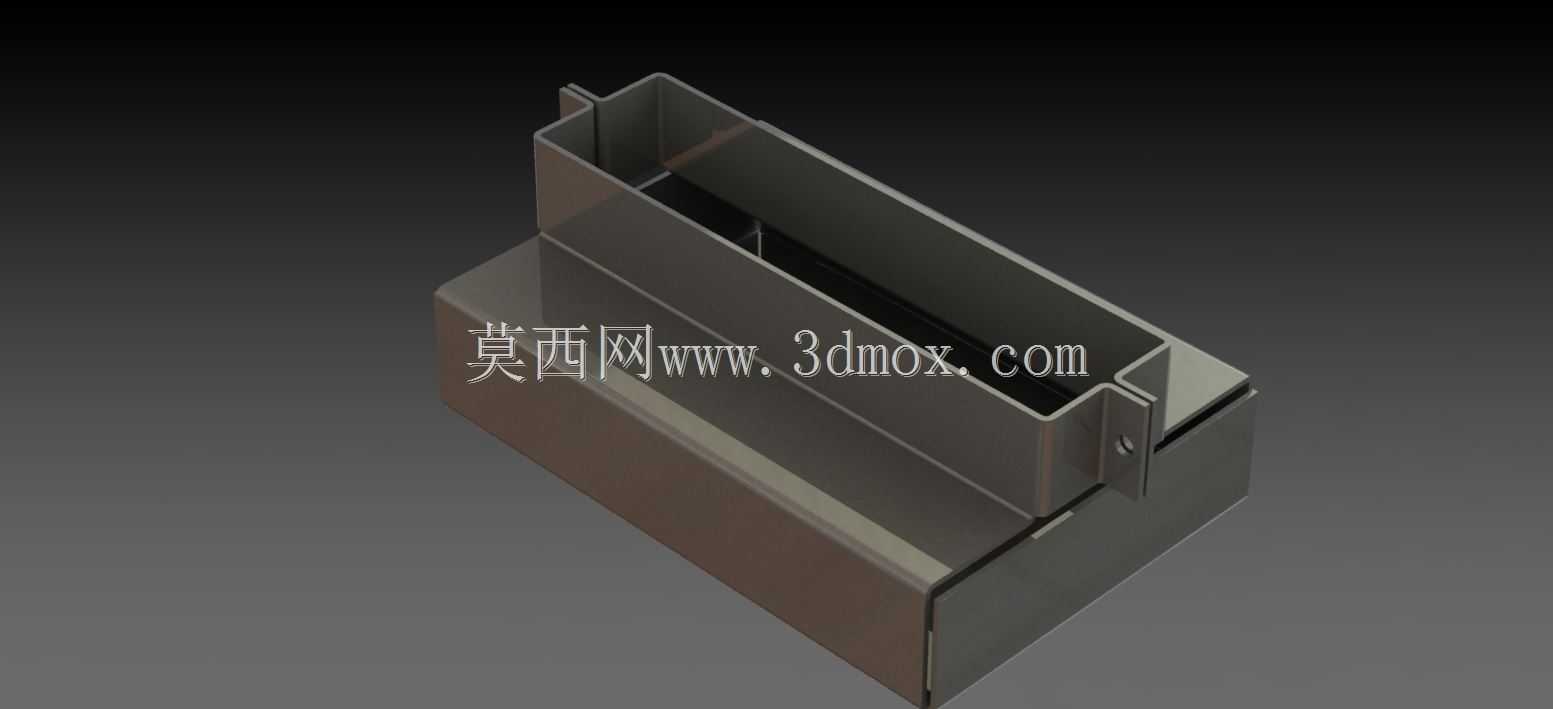

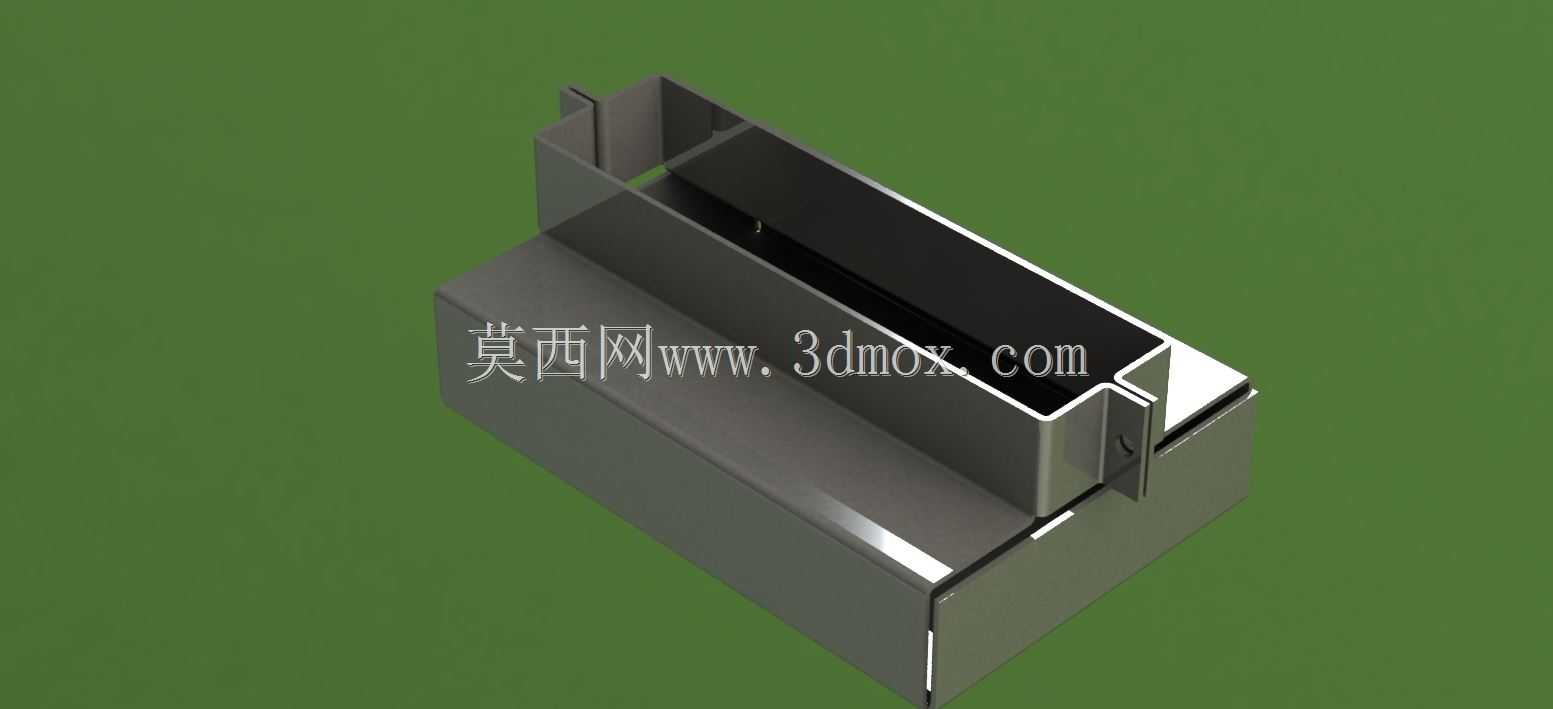

　　从结构设计思路来看，整体采用分体扣合式钣金结构，上半部分为敞口式槽型腔体，内部预留的空间可以容纳传感器的电路板、接线端子以及信号调理元件，腔体侧壁预留的卡扣位与下半部分基座配合，不需要额外的紧固件即可完成初步扣合，侧壁的带孔翻边用于穿入自攻螺丝完成最终锁紧，既可以保证装配效率，也能在后期维护时快速拆开调整内部元件位置。下半部分基座为平整安装面，底部的平面度控制在0.1mm以内，能够保证安装时与设备安装面完全贴合，避免出现安装倾斜导致的传感器检测角度偏差。

　　在功能特性设计上，壳体整体采用冷轧钢板折弯成型，板材厚度选用1.2mm的规格，既可以保证整体结构的刚性，在受到轻微外力碰撞时不会出现形变挤压内部元件，也不会因为板材过厚导致整体重量过大，增加安装点位的承重负担。壳体的折弯边角全部做了R0.5的圆角处理，避免装配时锋利的边角割伤操作人员的手部，也防止刮伤传感器的连接线缆。腔体内部的折边高度经过精确计算，扣合后上下壳体的接缝间隙控制在0.2mm以内，能够有效阻挡直径0.3mm以上的金属粉尘进入腔体内部，满足一般工业车间的IP40防护等级要求。

　　关于安装边界与尺寸适配，这款壳体的外部长宽尺寸匹配常用的方形传感器安装标准，基座上预留的两个安装孔中心距符合工业传感安装的通用孔距规范，可以直接替换同规格的传统塑料传感外壳，不需要对原有设备的安装点位进行二次打孔改造。腔体内部的净空尺寸预留了3mm的元件余量，既可以容纳常规尺寸的传感电路板，也能容纳带接线端子的成品传感模块，内部侧壁预留的卡槽可以直接插入电路板，不需要额外打胶固定，减少装配工序。上半部分腔体的敞口方向正对检测方向，不会遮挡传感器的检测探头，保证检测信号的正常收发，侧壁预留的出线缺口尺寸适配常规的4mm直径传感线缆，缺口处做了翻边处理，避免长期使用中线缆被钣金锐边割破绝缘层。

　　从实际使用的适配性来看，这款金属壳体的表面可以根据使用场景做不同的表面处理，在普通室内车间使用时可以做喷塑处理提升耐锈蚀能力，在有较强电磁干扰的工况下可以做导电氧化处理，保证壳体整体的导电连续性，提升电磁屏蔽效果，在有轻微腐蚀环境的工况下可以选用不锈钢板材加工同结构壳体，不需要修改原有模具即可快速适配不同工况需求。结构设计上没有采用复杂的冲压成型结构，全部采用常规折弯、冲孔工艺即可加工，加工门槛低，批量生产时的成本可控，同时结构的一致性容易保证，不会出现复杂成型工艺带来的尺寸偏差问题。
