圆柱锂离子电芯结构三维建模

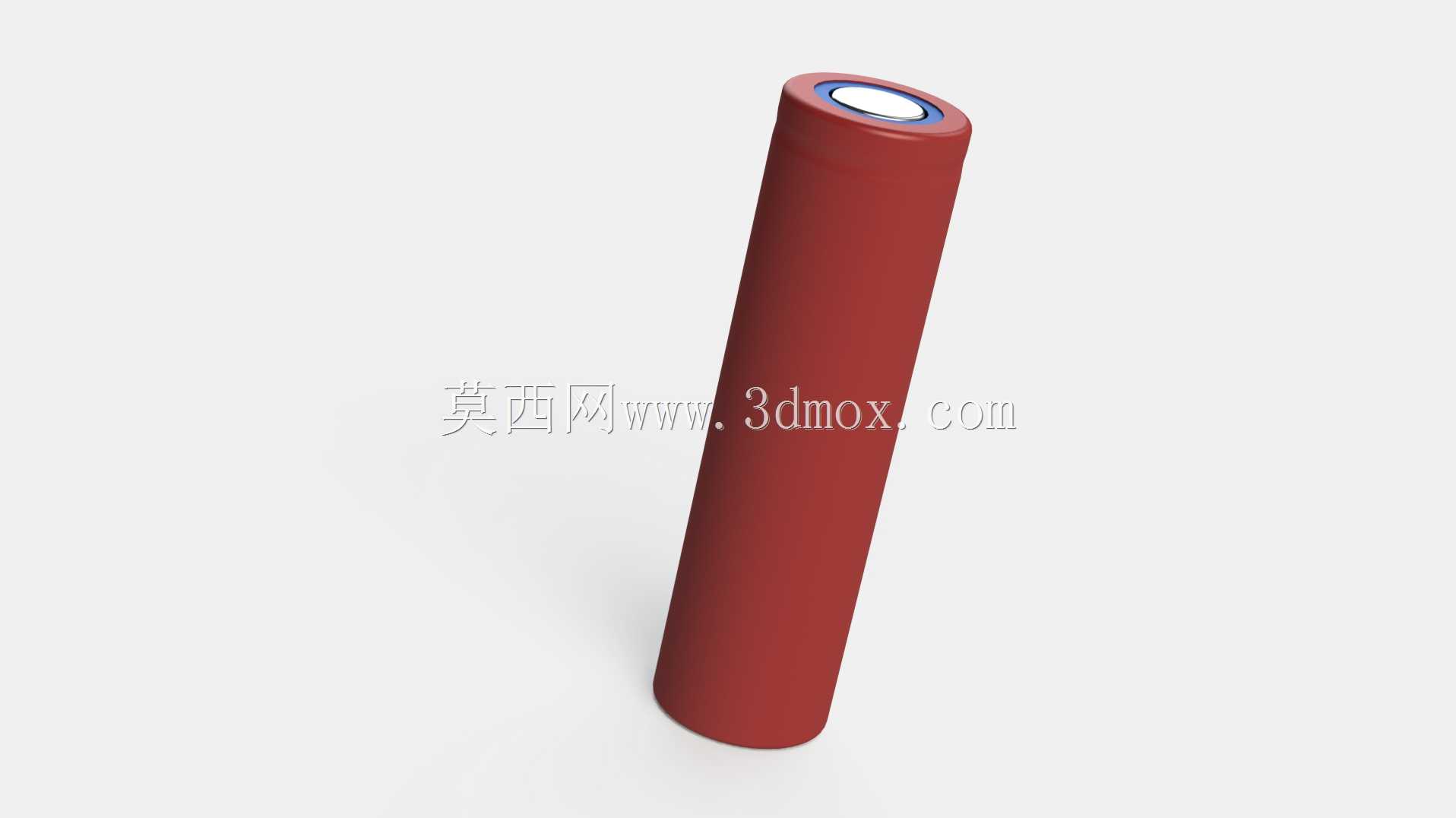

这款圆柱电芯的三维建模，首先要考虑其在各类便携电子设备、小型储能模组、电动工具动力包中的实际装配需求，建模过程中优先还原了标准18650规格的外形边界，整体柱体直径严格控制在18mm，总长度控制在65mm，完全匹配市面通用的电池仓、电芯支架的安装公差要求，不会出现装配时与固定卡位干涉的问题。从结构设计逻辑来看，模型还原了电芯的核心组成部分：外层的钢质外壳做了统一的红色绝缘涂层处理，顶端的正极盖帽做了凸起的限位结构，同时还原了正极处的绝缘密封垫圈细节，底端的负极平面做了平整度的还原，保证在做电池PACK串并联装配模拟时，镍片焊接的接触面能够完全贴合，不会出现模拟焊接时的错位偏差。在实际工程应用场景中，这类电芯常被用于多串多并的电池组搭建，建模时特意保留了外壳的均匀壁厚特征，方便后续做热仿真分析时，直接赋予壳体材料参数，模拟电芯在大电流放电时的外壳散热路径，不需要二次修改模型壁厚。设计过程中没有做多余的倒角或装饰性特征，完全还原量产电芯的真实外形，顶端的防爆阀刻痕位置也做了对应还原，能够满足结构工程师做电池包结构避让设计时的参考需求，比如在设计电池仓的泄压通道时，可以直接参照防爆阀的位置预留对应的安全间隙，避免外壳遮挡防爆阀影响异常状态下的泄压动作。从安装边界来看，模型的柱体部分做了完全的同轴度约束，圆心与上下端面的中心完全重合，在装配到电芯固定支架时，直接选取柱面做同轴配合即可完成定位，不需要额外调整位置，能够大幅提升装配模拟的效率。同时模型还原了电芯外壳的绝缘层厚度，在做电气安全间隙校核时，可以直接测量相邻电芯之间的绝缘层间距，判断是否满足安规要求的爬电距离，不需要额外叠加绝缘层的厚度参数。对于做消费电子结构设计的工程师来说，这个模型可以直接导入到手持设备的整机装配中，模拟电池在仓体内的放置状态，检查电池与周边PCB板、结构筋位的间隙是否合理，避免出现结构设计时电池仓尺寸预留不足，导致量产时电芯无法装入的问题。在做电动工具的动力包设计时，也可以用这个模型快速排布电芯的串并联位置，优化电池包内部的空间利用率，在有限的包体尺寸内排布更多电芯，提升整体续航能力。
