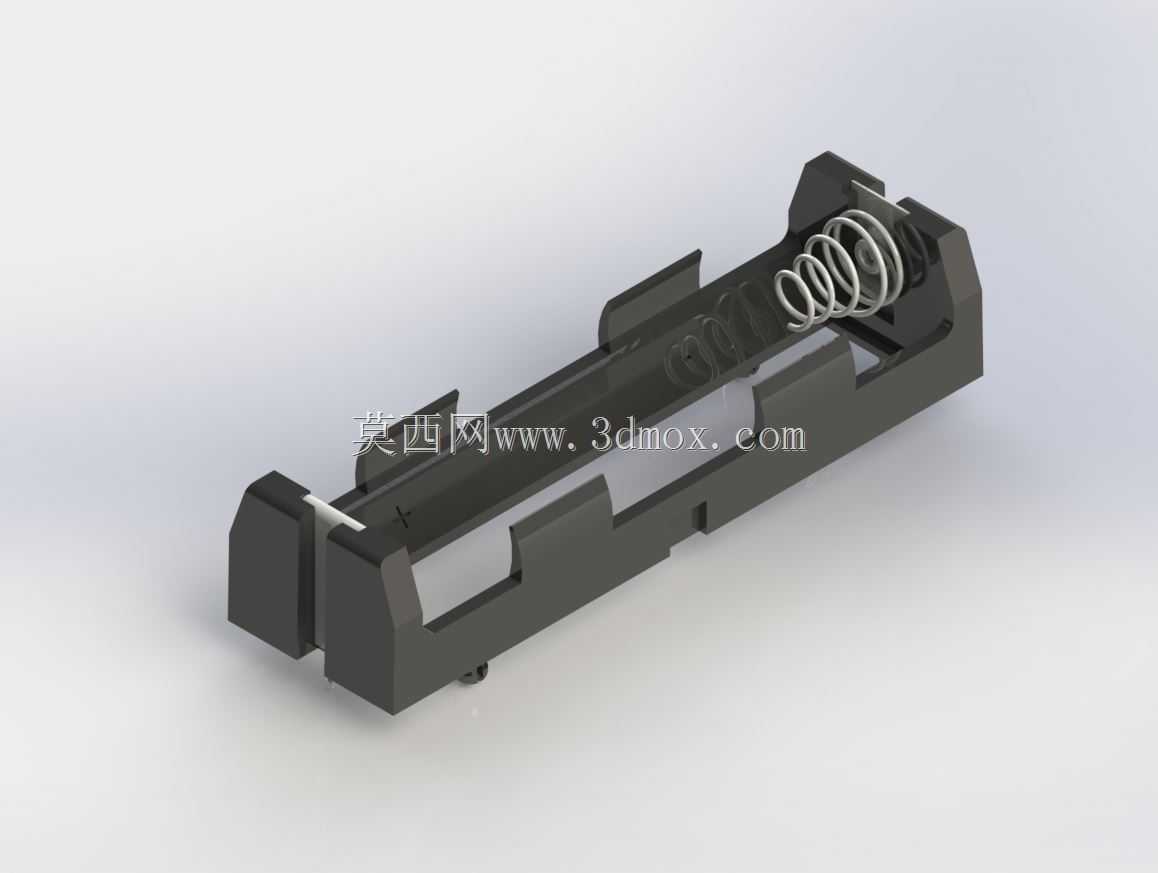

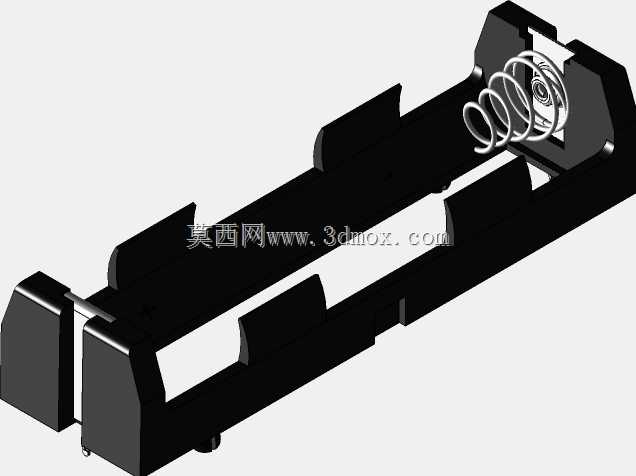

21700与20700单电池PTH安装支架结构

在便携储能、消费电子、小型工控板卡的供电结构设计中，圆柱锂电池的可靠固定一直是结构工程师需要反复打磨的细节，这款适配21700与20700两种规格圆柱锂电的PTH安装支架，正是针对PCB直插安装场景开发的固定结构件。日常选型时经常遇到的痛点是，不同批次电芯存在微小尺寸公差，或是项目中途切换21700、20700电芯需要重新开模改件，这款支架通过仓体内腔的尺寸冗余设计，兼容直径20mm长度70mm的20700电芯、直径21mm长度70mm的21700电芯，不需要额外调整安装位就能适配两种常用圆柱锂电，大幅降低了BOM调整带来的结构改造成本。从安装逻辑来看，这款支架采用电镀通孔（PTH）的直插式固定设计，底部的定位插脚可以直接穿过PCB对应的安装孔，过波峰焊时就能完成与板卡的牢固连接，不需要额外打螺丝、点胶固定，在SMT后段的组装工序里能减少装配步骤，提升产线组装效率。支架本体采用耐温阻燃的工程塑料注塑成型，仓体两侧设计了弹性限位卡扣，电芯装入后可以被卡扣牢牢卡住，不会因为设备运输、跌落产生电芯移位；端部的镀金弹簧接触件可以保证电芯正负极与板卡供电回路的可靠导通，弹簧的预紧力经过调校，既不会因为压力过大导致电芯端部镀层磨损，也不会因为压力不足出现接触不良、供电瞬断的问题。从结构边界来看，支架整体为长条形开槽结构，仓体侧面预留了散热间隙，电芯工作时产生的热量可以通过间隙快速散出，避免密闭仓体导致的热量堆积；安装脚的位置按照常规PCB布线的安全间距设计，不会干扰周边走线与元器件布局，在手持检测设备、小型户外电源模块、嵌入式工控终端的供电仓设计中，直接调用该结构就能快速完成电池固定部分的设计，不需要从零开始绘制仓体、接触弹片、固定结构，能大幅缩短结构开发周期。实际建模时可以看到，支架的所有棱角都做了R0.5以上的圆角处理，既避免注塑时的应力集中问题，也能防止组装时刮伤电芯外皮，降低绝缘层破损带来的短路风险；仓体底部的镂空设计还可以在电芯出现漏液时，让电解液顺着镂空槽流出，不会积存在支架内部腐蚀板卡线路。
