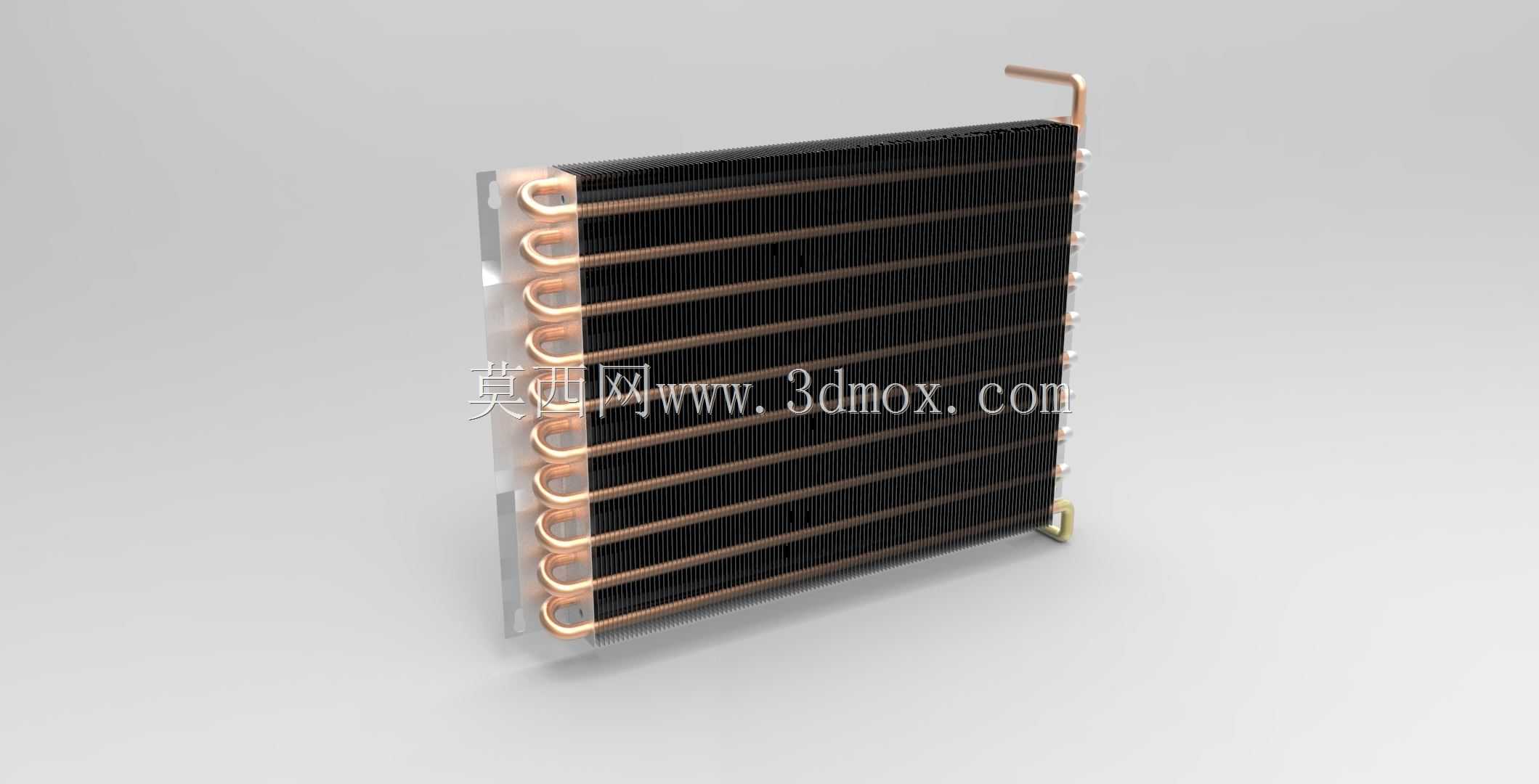

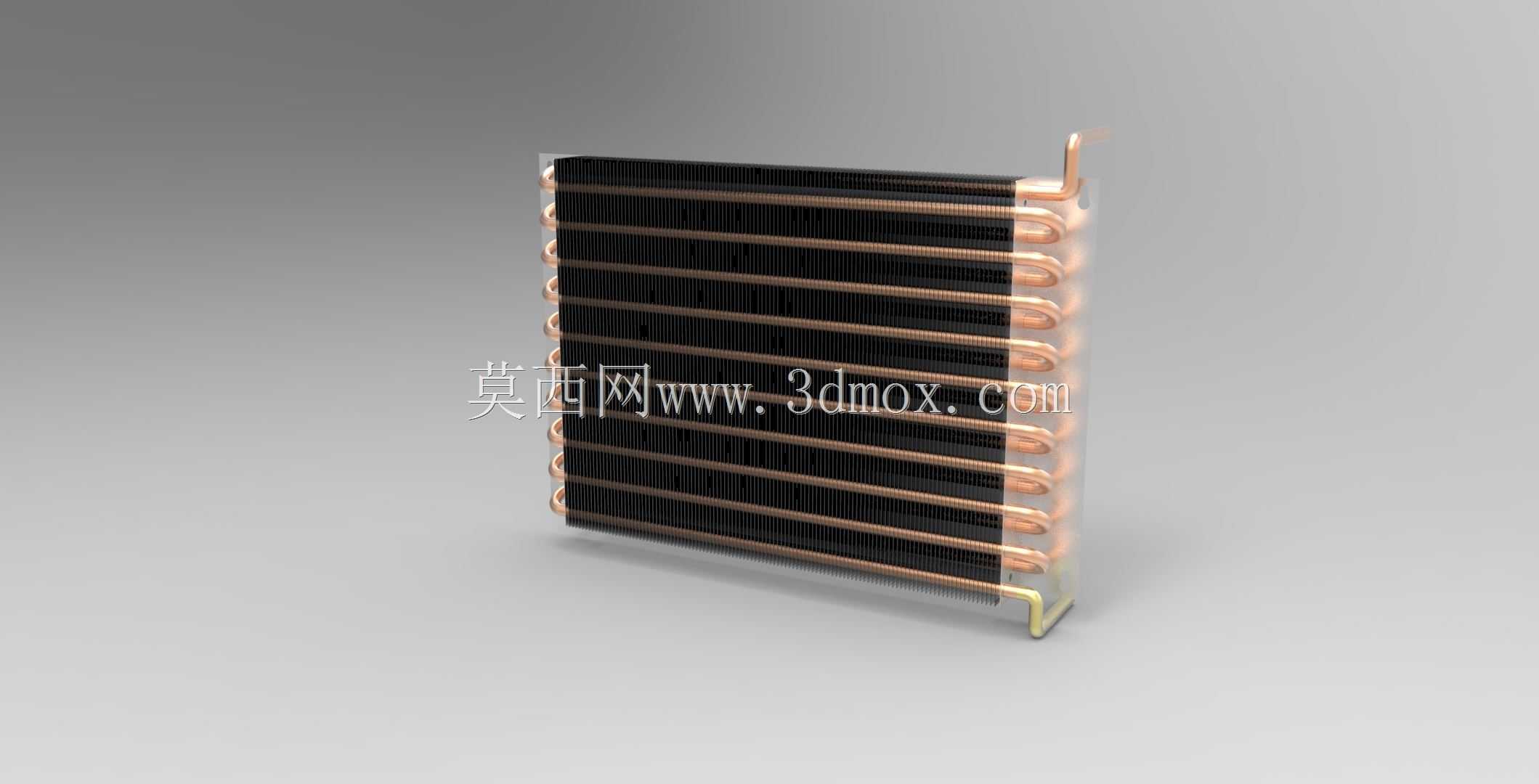

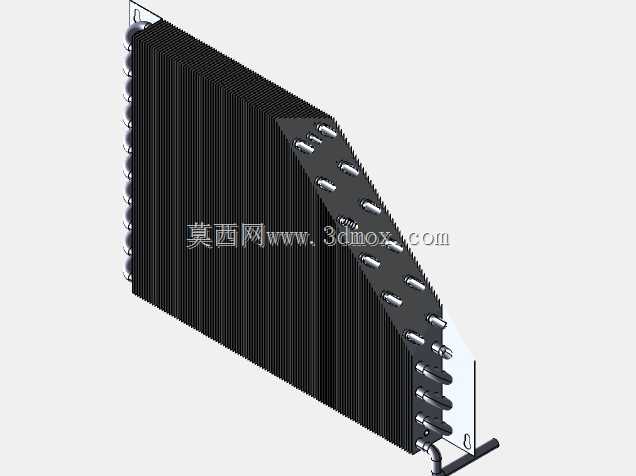

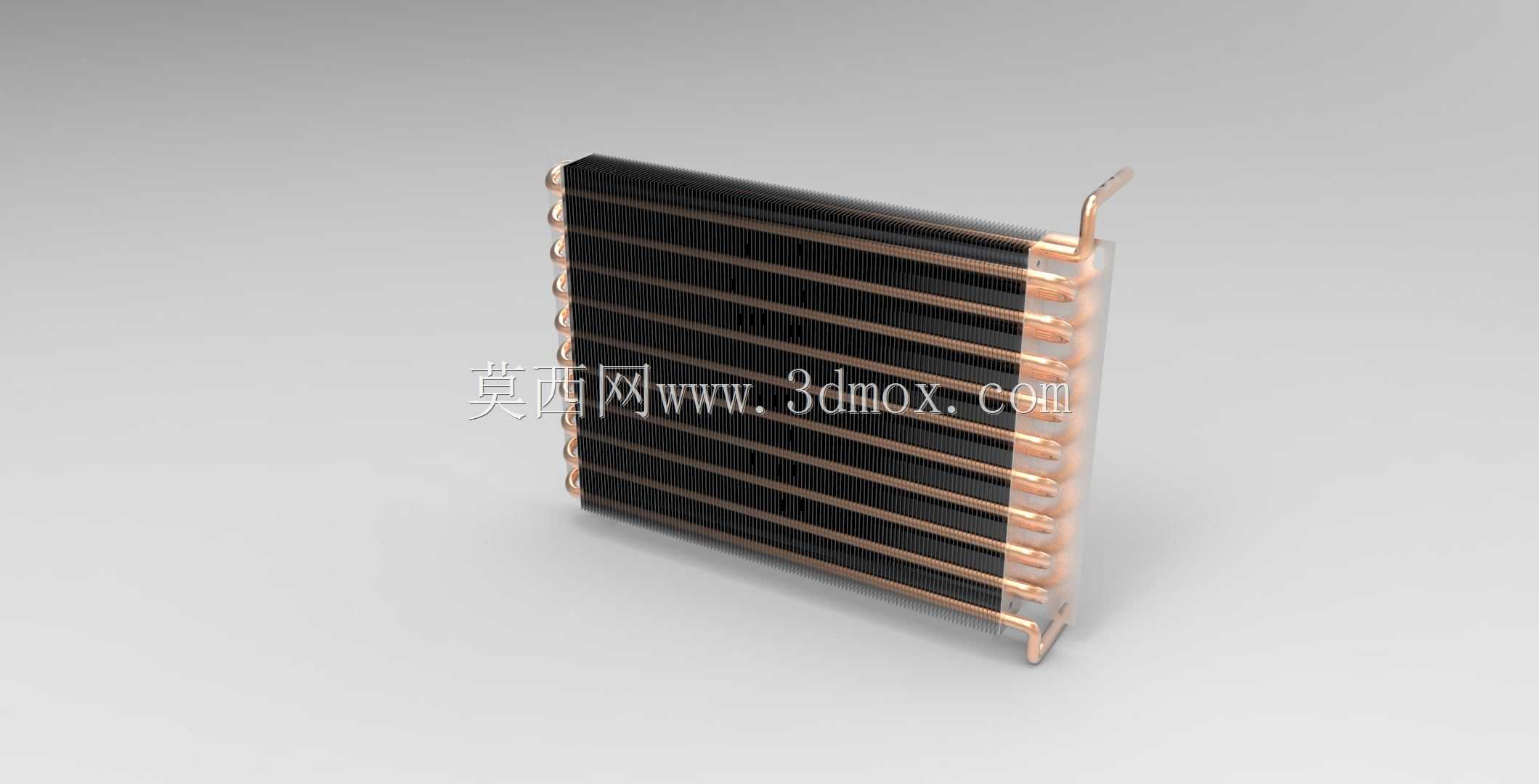

空调制冷系统用翅片式换热结构

这套换热结构主要面向家用分体式空调、小型商用风冷制冷机组的蒸发器或冷凝器工况设计，也可适配小型恒温恒湿设备、机柜散热机组的热交换单元使用。在实际制冷循环中，制冷剂从端部弯制的铜质接头流入盘管内部，借助铜材优异的导热性能，将冷量或热量传递到紧密胀接在盘管上的铝制翅片表面，当机组配套的轴流或贯流风机驱动空气横向穿过翅片间隙时，即可完成空气与制冷剂之间的热量传递，实现制冷或制热工况下的空气温度调节。

从设计逻辑来看，整体采用多排平行铜盘管往复弯折的排布方式，配合等间距冲压成型的平直翅片，既保证了足够的换热接触面积，又能将空气流经翅片时的风阻控制在合理区间，避免风机负载过高带来的能耗提升。盘管与翅片之间采用机械胀管工艺实现紧密贴合，消除接触热阻，保证长期使用过程中换热效率不会因贴合间隙出现衰减。端部的铜接头采用标准弯管成型，预留的直管段长度可直接适配常规空调管路的焊接安装需求，无需现场二次加工弯管，减少现场施工的工作量。

安装边界方面，整体为规整长方体结构，可直接嵌入空调室内机或室外机的预留安装腔体内，侧边预留的固定边可通过自攻螺丝与机组壳体直接连接，不需要额外设计定制安装支架。结构设计时充分考虑了不同机型的适配性，盘管的排数、翅片间距可根据实际制冷量需求做参数调整，这套基础结构可覆盖1匹到3匹小型制冷机组的换热需求。在流场分析层面，翅片的排布角度、盘管的错位布局经过优化，可让空气流过换热面时形成适度湍流，破坏翅片表面的边界层，进一步提升换热效率，同时避免翅片间隙在长期使用中出现积尘堵塞的问题，降低日常维护的频次。

在结构细节处理上，盘管端部的弯管处做了圆弧过渡处理，避免制冷剂流动时出现局部阻力过大的问题，保证制冷剂在各条并联管路中的流量分配均匀，不会出现局部换热不充分的情况。翅片边缘做了折边强化处理，既提升了整体结构的刚性，避免运输安装过程中翅片出现倒伏变形，也能在一定程度上引导气流流向，减少气流旁通带来的效率损失。
